《结构力学》课程授课教案（讲义）第一章 绪论 1.3 杆件结构的分类

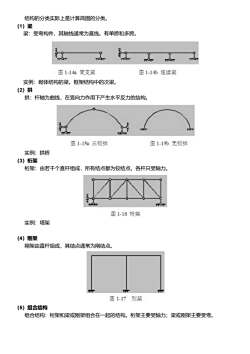

结构的分类实际上是计算简图的分类。(1)梁梁：受弯构件，其轴线通常为直线。有单跨和多跨。图1-14a简支梁图1-14b连续梁实例：砌体结构的梁。框架结构中的次梁(2)拱拱：杆轴为曲线，在竖向力作用下产生水平反力的结构。图1-15a三铰图1-156无铰拱实例：拱桥(3）桁架桁架：由若干个直杆组成，所有结点都为铰结点。各杆只受轴力。图1-16桁架实例：塔架(4）刚架刚架由直杆组成，其结点通常为刚结点。图1-17刚架（5）组合结构组合结构：桁架和梁或刚架组合在一起的结构。架主要受轴力；梁或刚架主要受弯

结构的分类实际上是计算简图的分类。 （1）梁 梁：受弯构件，其轴线通常为直线。有单跨和多跨。 实例：砌体结构的梁。框架结构中的次梁。 （2）拱 拱：杆轴为曲线，在竖向力作用下产生水平反力的结构。 实例：拱桥 （3）桁架 桁架：由若干个直杆组成，所有结点都为铰结点。各杆只受轴力。 实例：塔架 （4）刚架 刚架由直杆组成，其结点通常为刚结点。 （5）组合结构 组合结构：桁架和梁或刚架组合在一起的结构。桁架主要受轴力；梁或刚架主要受弯

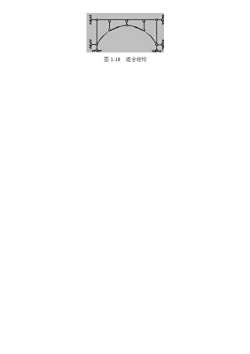

NTOT图1-18组合结构
