《建筑材料》课程教学资源（实验指导）实验一 烧结普通砖试验

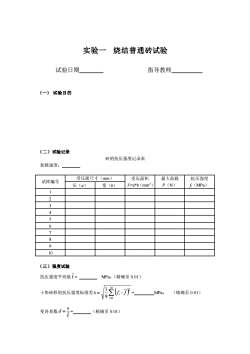

实验一烧结普通砖试验试验日期指导教师(一）试验目的（二）试验记录砖的抗压强度记录表加载速度：受压面尺寸（mm）受压面积最大荷载抗压强度试样编号长 (a)宽 (b)F=a*b (mm2)P (N)fi (MPa)12345678910（三）强度试验抗压强度平均值f-MPa。（精确至0.01）26-十块砖样的抗压强度标准差s=MPa.（精确至0.01)V9台s变异系数8==（精确至0.01）-f

实验一 烧结普通砖试验 试验日期 指导教师 （一） 试验目的 （二）试验记录 砖的抗压强度记录表 加载速度： 试样编号 受压面尺寸（mm） 受压面积 F=a*b（mm2） 最大荷载 P（N） 抗压强度 长（a） 宽（b） fi（MPa） 1 2 3 4 5 6 7 8 9 10 （三）强度试验 抗压强度平均值 f = MPa。（精确至 0.01） 十块砖样的抗压强度标准差 ( ) = = 10 i 1 2 i - 9 1 s f f = MPa。 （精确至 0.01） 变异系数 f s  = = （精确至 0.01）

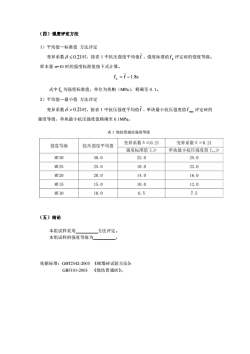

（四）强度评定方法1）平均值一标准值方法评定变异系数8≤0.21时，按表1中抗压强度平均值f、强度标准值f，评定砖的强度等级。样本量n=10时的强度标准值按下式计算。f, =f1.8s式中f，为强度标准值，单位为兆帕（MPa），精确至0.1。2）平均值一最小值方法评定变异系数8>0.21时，按表1中抗压强度平均值f、单块最小抗压强度值fmn评定砖的强度等级，单块最小抗压强度值精确至0.1MPa。表1烧结普通砖强度等级变异系数8≤0.21变异系数8>0.21强度等级抗压强度平均值单块最小抗压强度值f强度标准值fMU3030.022.025.0MU2525.018.022.0MU2020.014.016.0MU1515.010.012.07.5MU1010.06.5（五）结论本组试样采用方法评定。本组试样的强度等级为依据标准：GBT2542-2003《砌墙砖试验方法》；GB5101-2003《烧结普通砖》

（四）强度评定方法 1）平均值—标准值 方法评定 变异系数   0.21 时，按表 1 中抗压强度平均值 f 、强度标准值 k f 评定砖的强度等级。 样本量 n=10 时的强度标准值按下式计算。 f f 1.8s k = − 式中 k f 为强度标准值，单位为兆帕（MPa），精确至 0. 1。 2）平均值—最小值 方法评定 变异系数   0.21 时，按表 1 中抗压强度平均值 f 、单块最小抗压强度值 min f 评定砖的 强度等级，单块最小抗压强度值精确至 0.1MPa。 表 1 烧结普通砖强度等级 （五）结论 本组试样采用 方法评定。 本组试样的强度等级为 。 依据标准：GBT2542-2003 《砌墙砖试验方法》； GB5101-2003 《烧结普通砖》

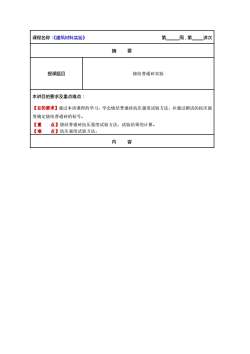

第周，第讲次课程名称：《建筑材料实验》摘要授课题目烧结普通砖实验本讲目的要求及重点难点：【目的要求】通过本讲课程的学习，学会烧结普通砖抗压强度试验方法，并通过测试的抗压强度确定烧结普通砖的标号。【重点】烧结普通砖抗压强度试验方法，试验结果的计算。【难点】抗压强度试验方法内容

课程名称：《建筑材料实验》 第 周，第 讲次 摘 要 授课题目 烧结普通砖实验 本讲目的要求及重点难点： 【目的要求】通过本讲课程的学习，学会烧结普通砖抗压强度试验方法，并通过测试的抗压强 度确定烧结普通砖的标号。 【重 点】烧结普通砖抗压强度试验方法，试验结果的计算。 【难 点】抗压强度试验方法。 内 容

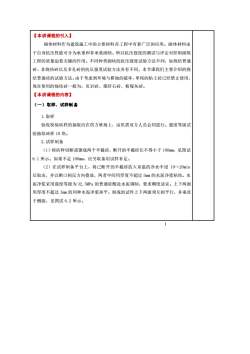

【本讲课程的引入】砌体材料作为建筑施工中的主要材料在工程中有着广泛的应用。砌体材料由于自身抗压性能可分为承重和非承重砌块。所以抗压强度的测试与评定对控制砌筑工程的质量起着关键的作用。不同种类砌块的抗压强度试验方法不同，如烧结普通砖、非烧结砖以及多孔砖的抗压强度试验方法各有不同，本节课我们主要介绍的烧结普通砖的试验方法。由于考虑到环境与耕地的破坏，单纯的粘土砖已经禁止使用，现在使用的烧结砖一般为，页岩砖、煤研石砖、粉煤灰砖。【本讲课程的内容】（一）取样、试样制备1.取样验收检验砖样的抽取应在供方堆场上，由供需双方人员会同进行。强度等级试验抽取砖样10块。2.试样制备（1）将砖样切断或锯成两个半截砖，断开的半截砖长不得小于100mm，见图试6.1所示。如果不足100mm，应另取备用试样补足。（2）在试样制备平台上，将已断开的半截砖放入室温的净水中浸10～20min后取出，并以断口相反方向叠放，两者中间用厚度不超过5mm的水泥净浆粘结。水泥净浆采用强度等级为32.5MPa的普通硅酸盐水泥调制，要求稠度适宜。上下两面用厚度不超过3mm的同种水泥净浆抹平。制成的试件上下两面须互相平行，并垂直于侧面，见图试6.2所示。1

【本讲课程的引入】 砌体材料作为建筑施工中的主要材料在工程中有着广泛的应用。砌体材料由 于自身抗压性能可分为承重和非承重砌块。所以抗压强度的测试与评定对控制砌筑 工程的质量起着关键的作用。不同种类砌块的抗压强度试验方法不同，如烧结普通 砖、非烧结砖以及多孔砖的抗压强度试验方法各有不同，本节课我们主要介绍的烧 结普通砖的试验方法。由于考虑到环境与耕地的破坏，单纯的粘土砖已经禁止使用， 现在使用的烧结砖一般为，页岩砖、煤矸石砖、粉煤灰砖。 【本讲课程的内容】 （一）取样、试样制备 1.取样 验收检验砖样的抽取应在供方堆场上，由供需双方人员会同进行。强度等级试 验抽取砖样 10 块。 2.试样制备 （1）将砖样切断或锯成两个半截砖，断开的半截砖长不得小于 100mm，见图试 6.1 所示。如果不足 100mm，应另取备用试样补足。 （2）在试样制备平台上，将已断开的半截砖放入室温的净水中浸 10～20min 后取出，并以断口相反方向叠放，两者中间用厚度不超过 5mm 的水泥净浆粘结。水 泥净浆采用强度等级为 32.5MPa 的普通硅酸盐水泥调制，要求稠度适宜。上下两面 用厚度不超过 3mm 的同种水泥净浆抹平。制成的试件上下两面须互相平行，并垂直 于侧面，见图试 6.2 所示。 1

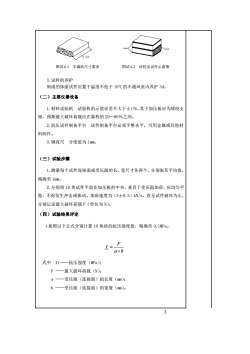

图试6.1半截砖尺寸要求图试6.2砖抗压试件示意图3.试样的养护制成的抹面试件应置于温度不低于10℃的不通风室内养护3d。（二）主要仪器设备1.材料试验机试验机的示值误差不大于土1%，其下加压板应为球绞支座，预期最大破坏荷载应在量程的20～80%之间。2.抗压试件制备平台试件制备平台必须平整水平，可用金属或其他材料制作。3.钢直尺分度值为1mm。（三）试验步骤1.测量每个试件连接面或受压面的长、宽尺寸各两个，分别取其平均值精确至1mm。2.分别将10块试件平放在加压板的中央，垂直于受压面加荷，应均匀平稳，不得发生冲击或振动。加荷速度为（5土0.5）kN/s，直至试件破坏为止，分别记录最大破坏荷载F（单位为N）。（四）试验结果评定1.按照以下公式分别计算10块砖的抗压强度值，精确至0.1MPa。=Faxb式中fi一一抗压强度（MPa）；F一一最大破坏荷载（N)；a一一受压面（连接面）的长度（mm）；b一一受压面（连接面）的宽度（mm）。2

图试 6.1 半截砖尺寸要求 图试 6.2 砖抗压试件示意图 3.试样的养护 制成的抹面试件应置于温度不低于 10℃的不通风室内养护 3d。 （二）主要仪器设备 1.材料试验机 试验机的示值误差不大于±1％，其下加压板应为球绞支 座，预期最大破坏荷载应在量程的 20～80％之间。 2.抗压试件制备平台 试件制备平台必须平整水平，可用金属或其他材 料制作。 3.钢直尺 分度值为 1mm。 （三）试验步骤 1.测量每个试件连接面或受压面的长、宽尺寸各两个，分别取其平均值， 精确至 1mm。 2.分别将 10 块试件平放在加压板的中央，垂直于受压面加荷，应均匀平 稳，不得发生冲击或振动。加荷速度为（5±0.5）kN/s，直至试件破坏为止， 分别记录最大破坏荷载 F（单位为 N）。 （四）试验结果评定 1.按照以下公式分别计算 10 块砖的抗压强度值，精确至 0.1MPa。 a b F f i  = 式中 fi——抗压强度（MPa）； F ——最大破坏荷载（N）； a ——受压面（连接面）的长度（mm）； b ——受压面（连接面）的宽度（mm）。 2

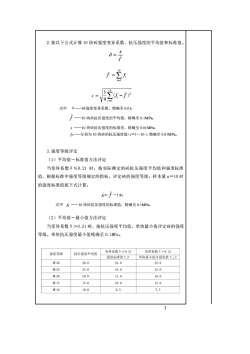

2.按以下公式计算10块砖强度变异系数、抗压强度的平均值和标准值。8=S10i=11.10E(f-f)2s=V9台式中S一一砖强度变异系数，精确至0.01：一一10块砖抗压强度的平均值，精确至0.1MPas一一10块砖抗压强度的标准差，精确至0.01MPa：一一分别为10块砖的抗压强度值（i=1～10），精确至0.01MPa。3.强度等级评定（1）平均值一标准值方法评定当变异系数8≤0.21时，按实际测定的砖抗压强度平均值和强度标准值，根据标准中强度等级规定的指标，评定砖的强度等级。样本量n=10时的强度标准值按下式计算：K=于-1.8s式中K一一10块砖抗压强度的标准值，精确至0.1MPa。（2）平均值一最小值方法评定当变异系数8>0.21时，按抗压强度平均值、单块最小值评定砖的强度等级。单块抗压强度最小值精确至0.1MPa。变异系数8≤0.21变异系数8>0.21强度等级抗压强度平均值强度标准值f>单块最小抗压强度值f.MU3030.022.025.0MU2518.025.022.0MU2020.014.016:0MU1515.010.012. 0MU1010.06. 57.53

2.按以下公式计算 10 块砖强度变异系数、抗压强度的平均值和标准值。 f s  = = = 10 i 1 i f f s ＝  − 10 i 1 2 i 9 1 ＝ （f f ） 式中 δ——砖强度变异系数，精确至 0.01； f ——10 块砖抗压强度的平均值，精确至 0.1MPa； s ——10 块砖抗压强度的标准差，精确至 0.01MPa； f,i——分别为 10 块砖的抗压强度值（i＝1～10），精确至 0.01MPa。 3.强度等级评定 （1）平均值－标准值方法评定 当变异系数δ≤0.21 时，按实际测定的砖抗压强度平均值和强度标准 值，根据标准中强度等级规定的指标，评定砖的强度等级。样本量 n＝10 时 的强度标准值按下式计算： fk＝ f －1.8s 式中 fk ——10 块砖抗压强度的标准值，精确至 0.1MPa。 （2）平均值－最小值方法评定 当变异系数δ＞0.21 时，按抗压强度平均值、单块最小值评定砖的强度 等级。单块抗压强度最小值精确至 0.1MPa。 3

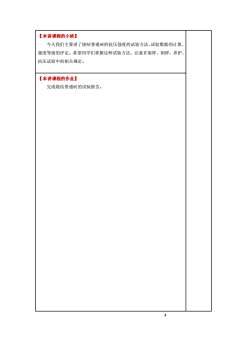

【本讲课程的小结】今天我们主要讲了烧结普通砖的抗压强度的试验方法、试验数据的计算、强度等级的评定。希望同学们掌握这种试验方法，注意在取样、制样、养护、抗压试验中的相关规定。【本讲课程的作业】完成烧结普通砖的试验报告。4

【本讲课程的小结】 今天我们主要讲了烧结普通砖的抗压强度的试验方法、试验数据的计算、 强度等级的评定。希望同学们掌握这种试验方法，注意在取样、制样、养护、 抗压试验中的相关规定。 【本讲课程的作业】 完成烧结普通砖的试验报告。 4
