《建筑材料》课程教学资源（教案讲义）第十三章 建筑防水材料

第十三章 防水材料与沥青混合料防水材料品种繁多，按其基本成分，可分为：沥青基防水材料、橡胶基防水材料、树脂基防水材料。按其形状和用途，可分为：防水卷材、防水涂料、密封材料。防水材料总的发展趋势是：a.向橡胶基和树脂基防水材料或高聚物改性沥青系列发展；b.油毡的胎体由纸胎向玻纤胎或化纤胎方面发展；c.密封材料和防水涂料由低塑性产品向反弹性、高耐性产品的方向发展；d.防水层的构造应由多层向单层防水发展：e.施工方法则由热熔法向冷粘贴法发展。13.1沥青基防水材料沥青属有机胶凝材料，它是由多种有机化合物组成的复杂混合物，在常温下呈固体、半固体或粘稠液体的形态。沥青具有下特点：构造致密，具有良好的防水性；能抵抗一般酸、碱、盐类等侵蚀性液体和气体的侵蚀，具有较好的抗腐蚀性；与矿物材料表面有很好的粘结力；具有一定的塑性，能适应基材的变形。因此，在建筑工程上，沥青被广泛应用于防水、防潮、防腐工程及水工建筑与道路工程中。沥青按产源分为地沥青（天然沥青、石油沥青）及焦油沥青（煤沥青、页岩沥青）。目前工程中常用的主要是石油沥青，另外还使用少量的煤沥青.13.1.1石油沥青1）石油沥青的组分与结构（1）石油沥青的组分通常从使用角度出发，将沥青中按化学成分和物理力学性质相近的成分划分为若干个组，这些组就称为“组分”。石油沥青的组分及其主要物性如下：①油分。油分为淡黄色至红褐色的油状液体，其分子量为100~500，密度为0.71~1.00g/cm3。在石油沥青中，油分的含量为40%~60%。油分赋予沥青以流动性。②树脂。树脂又称脂胶，为黄色至黑褐色半固体粘笛物质，分子量600~1000，密度为1.0~1.1g/cm3。中性树脂含量增加，石油沥青的延度和粘结力等性能愈好。在石油沥青中，树脂的含量为15%30%，它使石油沥青具有良好的塑性和粘结性。③地沥青质。地沥青质为深褐色至黑色固态无定形的超细颗粒固体粉末，分子量为20006000，密度大于1.0g/cm3。地沥青质是决定石油沥青温度敏感性和粘性的重要组分。沥青中地沥青质量在10%~30%，其含量愈多，则软化点愈高，粘性愈大，也愈硬脆

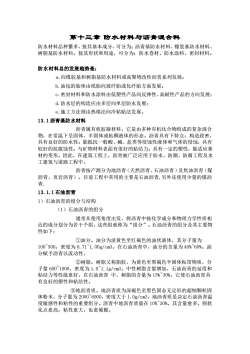

第十三章 防水材料与沥青混合料 防水材料品种繁多，按其基本成分，可分为：沥青基防水材料、橡胶基防水材料、 树脂基防水材料。按其形状和用途，可分为：防水卷材、防水涂料、密封材料。 防水材料总的发展趋势是： a.向橡胶基和树脂基防水材料或高聚物改性沥青系列发展； b.油毡的胎体由纸胎向玻纤胎或化纤胎方面发展； c.密封材料和防水涂料由低塑性产品向反弹性、高耐性产品的方向发展； d.防水层的构造应由多层向单层防水发展； e.施工方法则由热熔法向冷粘贴法发展。 13.1 沥青基防水材料 沥青属有机胶凝材料，它是由多种有机化合物组成的复杂混合 物，在常温下呈固体、半固体或粘稠液体的形态。沥青具有下特点：构造致密， 具有良好的防水性；能抵抗一般酸、碱、盐类等侵蚀性液体和气体的侵蚀，具有 较好的抗腐蚀性；与矿物材料表面有很好的粘结力；具有一定的塑性，能适应基 材的变形。因此，在建筑工程上，沥青被广泛应用于防水、防潮、防腐工程及水 工建筑与道路工程中。 沥青按产源分为地沥青（天然沥青、石油沥青）及焦油沥青（煤 沥青、页岩沥青）。目前工程中常用的主要是石油沥青,另外还使用少量的煤沥 青. 13.1.1 石油沥青 1）石油沥青的组分与结构 （1）石油沥青的组分 通常从使用角度出发，将沥青中按化学成分和物理力学性质相 近的成分划分为若干个组，这些组就称为“组分”。石油沥青的组分及其主要物 性如下： ①油分。油分为淡黄色至红褐色的油状液体，其分子量为 100~500，密度为 0.71~1.00g/cm3。在石油沥青中，油分的含量为 40%~60%。油 分赋予沥青以流动性。 ②树脂。树脂又称脂胶，为黄色至黑褐色半固体粘笛物质，分 子量 600~1000，密度为 1.0~1.1g/cm3。中性树脂含量增加，石油沥青的延度和 粘结力等性能愈好。在石油沥青 中，树脂的含量为 15%~30%，它使石油沥青具 有良好的塑性和粘结性。 ③地沥青质。地沥青质为深褐色至黑色固态无定形的超细颗粒固 体粉末，分子量为 2000~6000，密度大于 1.0g/cm3。地沥青质是决定石油沥青温 度敏感性和粘性的重要组分。沥青中地沥青质量在 10%~30%，其含量愈多，则软 化点愈高，粘性愈大，也愈硬脆

石油沥青中还含2%~3%的沥青碳和似碳物（黑色固体粉末），：是石油沥青中分子量最大者，它会降低石油沥青的粘结力。石油沥青中还含有蜡，它会降低石油沥青的粘结性和塑性。同时对温度特别敏感（即温度稳定性差）。（2）石油沥青的结构根据沥青中各组分的相对比例不同，胶体结构可分为溶胶型、凝胶型和溶凝胶型三种类型。2）石油沥青的技术性质（1）粘滞性石油沥青的粘滞性又称粘性或粘度，它是反映沥青材料内部阻碍其相对流动的一种特性，是沥青材料软硬、稀稠程度的反映。对粘稠（半固体或固体）的石油沥青用针入度表示，对液体石油沥青则用粘滞度表示。（2）塑性塑性指石油沥青在外力作用下产生变形而不破坏，除去外力后，仍能保持变形后的形状的性质。沥青之所以能配制成性能良好的柔性防水材料，很大程度上决定于沥青的塑性。沥青的塑性对冲击振动荷载有一定吸收能力，并能减少摩擦时的噪声，故沥青是一种优良的道路路面材料。石油沥青的塑性用延度表示。（3）温度敏感性（感温性）温度敏感性指石油沥青的粘滞性和塑性随温度升降而变化的性能。温度敏感性以软化点指标表示。由于沥青材料从固态至液态有一定的变态间隔，故规定以其中某一状态作为从固态转变到粘流态的起点，相应的温度则称为沥青的软化点。（4）大气稳定性大气稳定性是指石油沥青在热、阳光、氧气和潮湿等大气因素的长期综合作用下抵抗老化的性能，也是沥青材料的耐久性。大气稳定性即为沥青抵抗老化的性能，石油沥青的大气稳定性以加热蒸发损失百分率和加热前后针入度比来评定，以上四种性质是石油沥青材料的主要性质，前三项是划分石油沥青牌号的依据。此外，为评定沥青的品质和保证施工安全，还应了解石油沥青的溶解度、闪点和燃点等性质。闪点和燃点的高低，表明沥青引起火灾或爆炸的可能性的大小，它关系到运输，贮存和加热使用等方面的安全。例如建筑石油沥青闪点约230℃，在熬制时一般温度应控制在185200℃。为安全起见，沥青加热时还应与火焰隔离。3）石油沥青的分类、标准及选用（1）石油沥青的分类与技术标准

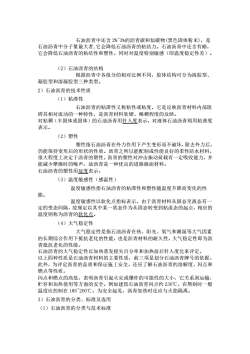

石油沥青中还含 2%~3%的沥青碳和似碳物(黑色固体粉末)，是 石油沥青中分子量最大者,它会降低石油沥青的粘结力。石油沥青中还含有蜡， 它会降低石油沥青的粘结性和塑性。同时对温度特别敏感（即温度稳定性差）。 （2）石油沥青的结构 根据沥青中各组分的相对比例不同，胶体结构可分为溶胶型、 凝胶型和溶凝胶型三种类型。 2）石油沥青的技术性质 （1）粘滞性 石油沥青的粘滞性又称粘性或粘度，它是反映沥青材料内部阻 碍其相对流动的一种特性，是沥青材料软硬、稀稠程度的反映。 对粘稠（半固体或固体）的石油沥青用针入度表示，对液体石油沥青则用粘滞度 表示。 （2）塑性 塑性指石油沥青在外力作用下产生变形而不破坏，除去外力后， 仍能保持变形后的形状的性质。沥青之所以能配制成性能良好的柔性防水材料， 很大程度上决定于沥青的塑性。沥青的塑性对冲击振动荷载有一定吸收能力，并 能减少摩擦时的噪声，故沥青是一种优良的道路路面材料。 石油沥青的塑性用延度表示。 （3）温度敏感性（感温性） 温度敏感性指石油沥青的粘滞性和塑性随温度升降而变化的性 能。 温度敏感性以软化点指标表示。由于沥青材料从固态至液态有一 定的变态间隔，故规定以其中某一状态作为从固态转变到粘流态的起点，相应的 温度则称为沥青的软化点。 （4）大气稳定性 大气稳定性是指石油沥青在热、阳光、氧气和潮湿等大气因素 的长期综合作用下抵抗老化的性能，也是沥青材料的耐久性。大气稳定性即为沥 青抵抗老化的性能。 石油沥青的大气稳定性以加热蒸发损失百分率和加热前后针入度比来评定。 以上四种性质是石油沥青材料的主要性质，前三项是划分石油沥青牌号的依据。 此外，为评定沥青的品质和保证施工安全，还应了解石油沥青的溶解度、闪点和 燃点等性质。 闪点和燃点的高低，表明沥青引起火灾或爆炸的可能性的大小，它关系到运输， 贮存和加热使用等方面的安全。例如建筑石油沥青闪点约 230℃，在熬制时一般 温度应控制在 185~200℃。为安全起见，沥青加热时还应与火焰隔离。 3）石油沥青的分类、标准及选用 （1）石油沥青的分类与技术标准

石油沥青分道路石油沥青、建筑石油沥青、防水防潮石油沥青、普通石油沥青等四种（表9-1）。道路石油沥青、建筑石油沥青和普通石油沥青都是按针入度指标来划分牌号的。在同一品种石油沥青材料中，牌号愈小，沥青愈硬；牌号愈大，沥青愈软，同时随着牌号增加，沥青的粘性减小（针入度增加），塑性增加（延度增大），而温度敏感性增大（软化点降低）。防水防潮石油沥青按针入度指数来划分牌号，它除保证针入度、软化点、溶解度、蒸发损失、闪点等指标外，特别增加了保证低温变形性能的脆点指标。（2）石油沥青的选用道路石油沥青牌号主要用于道路路面或车间地面等工程，一般拌制成沥青混凝土、沥青拌合料或沥青砂浆等使用。道路石油沥青还可作密封材料、粘结剂及沥青涂料等。此时宜选用粘性较大和软化点较高的道路石油沥青如60甲。建筑石油沥青粘性较大，耐热性较好，但塑性较小，主国用作制造油毡、油纸、防水涂料和沥青胶。它们绝大部分用于屋面及地下防不、沟槽防水、防腐蚀及管道防腐等工程。对于屋面防水工程，应注意防止过分软化。据高温季节测试，沥青屋面达到的表面温度比当地最高气温高25～30℃，为避免夏季流尚，屋面用沥青材料的软化点应比当地气温下屋面可能达到的离高温度高20℃以上。例如某地区沥青屋面温度可达65℃，选用的沥青软化点应在85℃以上。但软化点也不宜选择过高，否则冬季低温易发生硬脆甚至开裂对一些不易受温度影响的部位。防水防潮石油沥青的温度稳定性较好，特别适用做油毡的涂覆材料及建筑屋面和地下防水的粘结材料。其中3号沥青温度敏感性一般，质地较软，用于一般温度下的室内及地下结构部分的防水。4号沥青温度敏感性较小，用于一般地区可行走的缓坡屋面防水。5号沥青温度敏感性小，用于一般地区暴露屋顶或气温较高地区的屋面防水。6号沥青温度敏感性最小，并且质地较软，除一般地区外，主要用于寒冷地区的屋面及其它防水防潮工程。普通石油沥青含蜡较多，其一般含量大天5%，有的高达20%以上（称多蜡石油沥青），因而温度敏感性大，故在工程中不宜单独使用，只能与其它种类石油沥青掺配使用。表9—1各品种石油沥青的技术标准建筑石油沥普通石油沥青道路石油沥青防水防潮石油沥青青(SY1665-77)质（SHO522-92)（SH0002-90)(GB494-85)（1988年确认）量指6010060100303号4号5号2001801401016号7555标65V甲甲Z4125针入度2011611219181511025202030756555(25℃,~~~~~

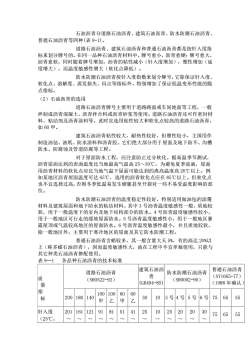

石油沥青分道路石油沥青、建筑石油沥青、防水防潮石油沥青、 普通石油沥青等四种(表 9-1)。 道路石油沥青、建筑石油沥青和普通石油沥青都是按针入度指 标来划分牌号的。在同一品种石油沥青材料中，牌号愈小，沥青愈硬；牌号愈大， 沥青愈软，同时随着牌号增加，沥青的粘性减小（针入度增加），塑性增加（延 度增大），而温度敏感性增大（软化点降低）。 防水防潮石油沥青按针入度指数来划分牌号，它除保证针入度、 软化点、溶解度、蒸发损失、闪点等指标外，特别增加了保证低温变形性能的脆 点指标。 （2）石油沥青的选用 道路石油沥青牌号主要用于道路路面或车间地面等工程，一般 拌制成沥青混凝土、沥青拌合料或沥青砂浆等使用。道路石油沥青还可作密封材 料、粘结剂及沥青涂料等。此时宜选用粘性较大和软化点较高的道路石油沥青， 如 60 甲。 建筑石油沥青粘性较大，耐热性较好，但塑性较小，主国用作 制造油毡、油纸、防水涂料和沥青胶。它们绝大部分用于屋面及地下防不、沟槽 防水、防腐蚀及管道防腐等工程。 对于屋面防水工程，应注意防止过分软化。据高温季节测试， 沥青屋面达到的表面温度比当地最高气温高 25～30℃，为避免夏季流淌，屋面 用沥青材料的软化点应比当地气温下屋面可能达到的离高温度高 20℃以上。例 如某地区沥青屋面温度可达 65℃，选用的沥青软化点应在 85℃以上。但软化点 也不宜选择过高，否则冬季低温易发生硬脆甚至开裂对一些不易受温度影响的部 位。 防水防潮石油沥青的温度稳定性较好，特别适用做油毡的涂覆 材料及建筑屋面和地下防水的粘结材料。其中 3 号沥青温度敏感性一般，质地较 软，用于一般温度下的室内及地下结构部分的防水。4 号沥青温度敏感性较小， 用于一般地区可行走的缓坡屋面防水。5 号沥青温度敏感性小，用于一般地区暴 露屋顶或气温较高地区的屋面防水。6 号沥青温度敏感性最小，并且质地较软， 除一般地区外，主要用于寒冷地区的屋面及其它防水防潮工程。 普通石油沥青含蜡较多，其一般含量大天 5%，有的高达 20%以 上（称多蜡石油沥青），因而温度敏感性大，故在工程中不宜单独使用，只能与 其它种类石油沥青掺配使用。 表 9—1 各品种石油沥青的技术标准 质 量 指 标 道路石油沥青 （SH0522-92） 建筑石油沥 青 (GB494-85) 防水防潮石油沥青 （SH0002-90） 普通石油沥青 （SY1665-77） （1988 年确认） 200 180 140 100 甲 100 乙 60 甲 60 乙 30 10 3 号 4 号 5 号 6 号 75 65 55 针入度 （25℃， 201 ～ 161 ～ 121 ～ 91 ～ 81 ～ 51 ～ 41 ～ 25 ～ 10 ～ 25 ～ 20 ～ 20 ～ 30 ～ 75 65 55

100g，30020012080804025454040501601201/10mm)延度(25℃)，1001009060704031. 52不小于（cm）30353845454242软化点（环1270+95~V8590100956080100球法）℃45454852525555针入度指3456数，不小于溶解度（三氯乙烯，三氯甲烷或989592989899.099.099.099.099.099.099.099.599.59898苯），不小于（%）蒸发损失(163℃,11111111111115h），不大于(%)蒸发后针入度比，655060606565707065不小于（%）闪点（开口)，180200230230230230230230230250270270270230230230不低于（℃）脆点，不高报告报告-5-10-15 -20于(℃)T,13.1.2煤沥青煤沥青是炼焦厂或煤气厂的副产品。煤沥青的主要组分为油分、脂胶、游离碳等，常含有少量酸、碱物质。由于煤沥青的组分和石油沥青不同，故其性能也不同，主要表现在下列各点：温度敏感性大；大气稳定性较差；塑性较差；与矿料表面的粘附力较好；防腐性好。13.1.3改性石油沥青

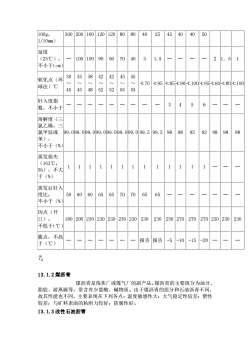

100g， 1/10mm） 300 200 160 120 120 80 80 40 25 45 40 40 50 延度 （25℃）， 不小于（cm） — 100 100 90 60 70 40 3 1.5 — — — — 2 1．5 1 软化点（环 球法）℃ 30 ～ 45 35 ～ 45 38 ～ 48 42 ～ 52 42 ～ 52 45 ～ 55 45 ～ 55 ≮70 ≮95 ≮85≮90≮100≮95≮60≮80≮100 针入度指 数，不小于 — — — — — — — — — 3 4 5 6 — — — 溶解度（三 氯乙烯，三 氯甲烷或 苯）， 不小于（%） 99.0 99.0 99.0 99.0 99.0 99.0 99.0 99.5 99.5 98 98 95 92 98 98 98 蒸发损失 （163℃， 5h），不大 于（%） 1 1 1 1 1 1 1 1 1 1 1 1 1 — — — 蒸发后针入 度比， 不小于（%） 50 60 60 65 65 70 70 65 65 — — — — — — — 闪点（开 口）， 不低于（℃） 180 200 230 230 230 230 230 230 230 250 270 270 270 230 230 230 脆点，不高 于（℃） — — — — — — — 报告 报告 -5 -10 -15 -20 — — — 13.1.2 煤沥青 煤沥青是炼焦厂或煤气厂的副产品。煤沥青的主要组分为油分、 脂胶、游离碳等，常含有少量酸、碱物质。由于煤沥青的组分和石油沥青不同， 故其性能也不同，主要表现在下列各点：温度敏感性大；大气稳定性较差；塑性 较差；与矿料表面的粘附力较好；防腐性好。 13.1.3 改性石油沥青

通常石油加工厂生产的沥青一般只控制了耐热性（软化点），其它方面，如低温柔韧性、高温稳定性、粘附力、耐疲劳性等就很难达到要求。为此在发展各种高性能新型防水材料的同时，大量采用改性沥青生产防水制品。1）矿物填充料改性沥青在沥青中加入一定数量的矿物填充料，可以提高沥青的粘性和耐热性，减小沥青的温度敏感性，同时也减少了沥青的耗用量，主要适用于生产沥青胶。矿物填料有粉状和纤维状两种，常用的有滑石粉、石灰石粉、硅藻土、石棉绒和云母粉等。2）橡胶改性沥青橡胶和沥青有较好的混溶性，加入橡胶可使沥青高温变形性小，低温柔韧性好。常用橡胶有：氯丁橡胶、丁基橡胶、再生橡胶。3）树脂改性沥青用树脂改性沥青，可以改进沥青的耐寒性、耐热性、粘粘性和不透气性。常用的树脂有：古马隆树脂，聚乙烯，聚内烯，酚醛树脂及天然松香等。4）橡胶和树脂改性沥青用橡胶和树脂改性沥青，使沥青同时具有橡胶和树脂的特性。且树脂比橡胶便宜，橡胶和树脂又有较好的混溶性，故效果较好。13.1.4沥青基防水卷材1）传统有胎沥青防水卷材沥青防水卷材有石油沥青油毡、石油沥青油纸和煤沥青油毡三种。所用隔离材料为粉状时（如滑石粉）称为粉毡，为片状时（如云母片）称为片毡。油毡和油纸均按其所用原纸每平方米的重量克数划分为200、350、500三种标号。纸胎基油毡防水层存在一定缺点，如抗拉强度及可塑性较低。吸水率较大，不透水性较差，并且原纸由植物纤维制成，易生腐烂、耐久性较差此外原纸的原料来源也较困难。目前纸胎基油毡逐渐被淘汰。2）新型有胎沥青防水卷材新型有胎沥青防水主要有麻布油毡、石棉布油毡、玻璃纤维布油毡、合成纤维面油毡等，这些油毡的制法与纸胎油毡相同，但抗拉强度，耐久性等都比纸胎油毡好得多。适用于防水性、耐久性和防腐性要求较高的工程。3）沥青再生胶油毡沥青再生胶油毡是用再生橡胶、10号石油沥青和碳酸钙经混炼、压延而成的无胎防水卷材。它价格较廉，具有较好的弹性、抗蚀性、不透水性和低温柔韧性，并有较高的抗拉强度。适用于水工、桥梁、地下建筑物、管道等重要的防水工程和建筑物变形缝处防水。可进行单层冷防水施工。4）SBS、APP改性沥青防水卷材SBS、APP改性沥青防水卷材是近年来生产的一种新型防水卷材，它以聚酯纤维无妨布为胎体，以SBS、APP改性沥青为面层，以塑料薄膜为

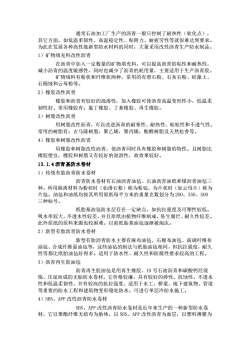

通常石油加工厂生产的沥青一般只控制了耐热性（软化点）， 其它方面，如低温柔韧性、高温稳定性、粘附力、耐疲劳性等就很难达到要求。 为此在发展各种高性能新型防水材料的同时，大量采用改性沥青生产防水制品。 1）矿物填充料改性沥青 在沥青中加入一定数量的矿物填充料，可以提高沥青的粘性和耐热性， 减小沥青的温度敏感性，同时也减少了沥青的耗用量，主要适用于生产沥青胶。 矿物填料有粉状和纤维状两种，常用的有滑石粉、石灰石粉、硅藻土、 石棉绒和云母粉等。 2）橡胶改性沥青 橡胶和沥青有较好的混溶性，加入橡胶可使沥青高温变形性小，低温柔 韧性好。常用橡胶有：氯丁橡胶、丁基橡胶、再生橡胶。 3）树脂改性沥青 用树脂改性沥青，可以改进沥青的耐寒性、耐热性、粘粘性和不透气性。 常用的树脂有：古马隆树脂，聚乙烯，聚丙烯，酚醛树脂及天然松香等。 4）橡胶和树脂改性沥青 用橡胶和树脂改性沥青，使沥青同时具有橡胶和树脂的特性。且树脂比 橡胶便宜，橡胶和树脂又有较好的混溶性，故效果较好。 13.1.4 沥青基防水卷材 1）传统有胎沥青防水卷材 沥青防水卷材有石油沥青油毡、石油沥青油纸和煤沥青油毡三 种。所用隔离材料为粉状时（如滑石粉）称为粉毡，为片状时（如云母片）称为 片毡。油毡和油纸均按其所用原纸每平方米的重量克数划分为 200、350、500 三种标号。 纸胎基油毡防水层存在一定缺点，如抗拉强度及可塑性较低。 吸水率较大，不透水性较差，并且原纸由植物纤维制成，易生腐烂、耐久性较差。 此外原纸的原料来源也较困难。目前纸胎基油毡逐渐被淘汰。 2）新型有胎沥青防水卷材 新型有胎沥青防水主要有麻布油毡、石棉布油毡、玻璃纤维布 油毡、合成纤维面油毡等，这些油毡的制法与纸胎油毡相同，但抗拉强度，耐久 性等都比纸胎油毡好得多。适用于防水性、耐久性和防腐性要求较高的工程。 3）沥青再生胶油毡 沥青再生胶油毡是用再生橡胶、10 号石油沥青和碳酸钙经混 炼、压延而成的无胎防水卷材。它价格较廉，具有较好的弹性、抗蚀性、不透水 性和低温柔韧性，并有较高的抗拉强度。适用于水工、桥梁、地下建筑物、管道 等重要的防水工程和建筑物变形缝处防水。可进行单层冷防水施工。 4）SBS、APP 改性沥青防水卷材 SBS、APP 改性沥青防水卷材是近年来生产的一种新型防水卷 材，它以聚酯纤维无妨布为胎体，以 SBS、APP 改性沥青为面层，以塑料薄膜为

隔离层，油毡表面带有砂粒。它的耐撕裂强度比玻璃纤维胎油毡大15～17倍耐刺穿性大15～19倍，可用氯丁粘合剂进行冷粘贴施工，也可用汽油喷灯进行热熔施工。是目前性能最佳的油毡之一。13.2橡胶基和树脂基防水材料用传统的石油沥青油毡做建筑防水，除了要消耗大量的原纸，施工条件差（热施工）和污染环境等缺点外，主要还存在着低温脆裂、高温流消、易起鼓、老化龟裂、腐烂变质等缺陷。合成高分子材料因其高弹性、大延伸、耐老化、冷施工及单层防水等诸多优点，已成新型防水材料发展的主导方向，其产品主要有橡胶基、树脂基以及橡塑共混型的各种防水卷材料、防水涂料及密封材料。13.2.1橡胶基防水卷材橡胶基防水卷材以橡胶为主体原料，再加入硫化剂、软化剂、促进剂、补强剂和防老剂等助剂，经过密炼、拉片、过滤、挤出（或压延）成型、硫化、检验和分卷等工序而制成。橡胶基防不卷材系单层防水，其搭接处用氯丁橡胶或聚氨酯橡胶等粘合剂进行冷粘，施工工艺简单。主要品种如下：三元乙丙橡胶（EPDM)防水卷材、氯丁橡胶（CR）防水卷材、丁苯橡胶（SBR）防水卷材、丁基橡胶（IIR)防水卷材。13.2.2树脂基防水卷材1）聚氯乙烯（PVC）防水卷材它是以聚氯乙烯树脂为基料，掺入一定量助剂和填充料而制成的柔性卷材。具有良好的变形能力、低温柔性、耐热性和耐老化性能。PVC防水卷材有S型和P型两种，S型以煤焦油与聚氯乙烯树脂混溶料为基料，P型以增塑聚氯乙烯为基料。防柔性PVC卷材外，还有PVC复层卷材及自粘性PVC卷材等品种。自粘性防水卷材是在卷材的一面涂以压敏胶粘剂并贴上一层隔离纸，施工时只要将隔离纸撕去，即可将卷材直接粘贴在已清理干净的基面上，施工极为方便。2）氯化聚乙烯（CPE）防水卷材CPE防水卷材的主体材料为氯化聚乙烯树脂。氯化聚乙烯是由氯取代聚乙烯分子中部分氢原子而制成的无规氯化聚合物。聚乙烯经氯化改性后，其耐候性、耐臭氧性和耐热老化性均明显提高，物理机械性能明显改善，还提高了阻燃性及与其它高聚物的相容性。CPE防水卷材有I型和IⅡI型两种，I型是非增强型的，II型是增强型的。由于CPE卷材的耐磨性十分优良，除用于防水工程外，还可作为室内地面材料，兼有防水与装饰效果。IⅡ型卷材用玻璃纤维网格布为骨架制成，抗拉强度显著提高（可达18.2MPa），其它性能与I型基本相似。13.2.3橡塑共混基防水卷材这一类防水卷材兼有塑料和橡胶的优点，弹塑性好，耐低温性能优异。主要品种有氯化聚乙烯一橡胶共混型防水卷材、聚氯化烯一橡胶共混型防水卷材等。氯化聚乙烯卷材原来的伸长率只有100%，而与橡胶共混改性后，伸长率提高数倍，达450%以上，而且有些性能与三元乙内橡胶卷材接近，其抗拉强度7.5MPa以上，直角撕裂强度大于25kN/m，低温冷脆温度-48℃（原-28℃）

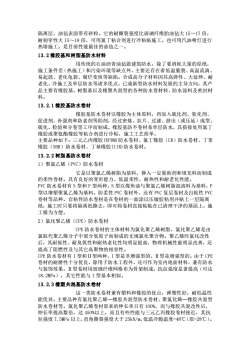

隔离层，油毡表面带有砂粒。它的耐撕裂强度比玻璃纤维胎油毡大 15～17 倍， 耐刺穿性大 15～19 倍，可用氯丁粘合剂进行冷粘贴施工，也可用汽油喷灯进行 热熔施工。是目前性能最佳的油毡之一。 13.2 橡胶基和树脂基防水材料 用传统的石油沥青油毡做建筑防水，除了要消耗大量的原纸， 施工条件差（热施工）和污染环境等缺点外，主要还存在着低温脆裂、高温流淌、 易起鼓、老化龟裂、腐烂变质等缺陷。合成高分子材料因其高弹性、大延伸、耐 老化、冷施工及单层防水等诸多优点，已成新型防水材料发展的主导方向，其产 品主要有橡胶基、树脂基以及橡塑共混型的各种防水卷材料、防水涂料及密封材 料。 13.2.1 橡胶基防水卷材 橡胶基防水卷材以橡胶为主体原料，再加入硫化剂、软化剂、 促进剂、补强剂和防老剂等助剂，经过密炼、拉片、过滤、挤出（或压延）成型、 硫化、检验和分卷等工序而制成。橡胶基防不卷材系单层防水，其搭接处用氯丁 橡胶或聚氨酯橡胶等粘合剂进行冷粘，施工工艺简单。 主要品种如下：三元乙丙橡胶(EPDM)防水卷材、氯丁橡胶（CR）防水卷材、丁苯 橡胶（SBR）防水卷材、丁基橡胶(IIR)防水卷材。 13.2.2 树脂基防水卷材 1）聚氯乙烯（PVC）防水卷材 它是以聚氯乙烯树脂为基料，掺入一定量助剂和填充料而制成 的柔性卷材。具有良好的变形能力、低温柔性、耐热性和耐老化性能。 PVC 防水卷材有 S 型和 P 型两种，S 型以煤焦油与聚氯乙烯树脂混溶料为基料，P 型以增塑聚氯乙烯为基料。防柔性 PVC 卷材外，还有 PVC 复层卷材及自粘性 PVC 卷材等品种。自粘性防水卷材是在卷材的一面涂以压敏胶粘剂并贴上一层隔离 纸，施工时只要将隔离纸撕去，即可将卷材直接粘贴在已清理干净的基面上，施 工极为方便。 2）氯化聚乙烯（CPE）防水卷材 CPE 防水卷材的主体材料为氯化聚乙烯树脂。氯化聚乙烯是由 氯取代聚乙烯分子中部分氢原子而制成的无规氯化聚合物。聚乙烯经氯化改性 后，其耐候性、耐臭氧性和耐热老化性均明显提高，物理机械性能明显改善，还 提高了阻燃性及与其它高聚物的相容性。 CPE 防水卷材有 I 型和Ⅱ型两种，I 型是非增强型的，Ⅱ型是增强型的。由于 CPE 卷材的耐磨性十分优良，除用于防水工程外，还可作为室内地面材料，兼有防水 与装饰效果。Ⅱ型卷材用玻璃纤维网格布为骨架制成，抗拉强度显著提高（可达 18.2MPa），其它性能与 I 型基本相似。 13.2.3 橡塑共混基防水卷材 这一类防水卷材兼有塑料和橡胶的优点，弹塑性好，耐低温性 能优异。主要品种有氯化聚乙烯—橡胶共混型防水卷材、聚氯化烯—橡胶共混型 防水卷材等。氯化聚乙烯卷材原来的伸长率只有 100%，而与橡胶共混改性后， 伸长率提高数倍，达 450%以上，而且有些性能与三元乙丙橡胶卷材接近，其抗 拉强度 7.5MPa 以上，直角撕裂强度大于 25kN/m，低温冷脆温度-48℃（原-28℃）

这种卷材可采用多种粘结剂粘贴，冷施工操作较简单。近年来，还出现了各种薄膜防水材料，如聚氨酯橡胶防水薄膜，异丁橡胶防水薄膜等。13.3防水涂料与密封材料13.3.1沥青基防水涂料1）乳化沥青及水性沥青基厚质防水涂料乳化沥青是沥青以微粒（粒径1um左右）分散在有乳化剂的水中而成的乳胶体。乳化沥青涂刷于基材表面，或与砂、石材料拌和成型后，其中水分逐渐散失，沥青微粒靠拢而将乳化剂薄膜挤破，从而相互团聚而粘结，这个过程称乳化沥青成膜。乳化沥青可涂刷或喷涂在材料表面作为防潮或防水层，也可粘贴玻璃纤维毡片（或布）作面防水层，或用于拌制冷用沥青砂浆和沥青凝土。2）橡胶沥青防水涂料是以沥青为基料，加入改性材料橡胶和稀释剂及其它助剂等而制成的粘稠液体。其中以溶剂（苯、甲苯、汽油等）为稀释剂的称为溶剂型涂料，主要有氯丁橡胶沥青防水涂料和再生橡胶沥青防水涂料。以水为稀释剂的称水乳型涂料，由于这类涂料无有机溶剂挥发，不污染环境，而且克服了溶剂涂料不能在潮湿基层上直接施工的缺点，因而应用越来越广。橡胶沥青防水涂料的特点是耐水性强。由于橡胶的加入改善了沥青涂膜的性质，故在水的长期作用下，涂膜不脱落、不起皮，抗渗性好，抗裂性优异，有较好的弹性和延伸性，尤其是低温下的抗裂性能更好，故适用于基层易开裂的屋面防水层。又因其耐化学腐蚀性好，故也可作木材、金属管道等的防腐涂层。13.3.2合成高分子防水涂料合成高分子防水涂料属高档防水涂料，它比沥青基及改性沥青基防水涂料具有更好的弹性和塑性，更能适应防水基层的变形，从而能进一步提高建筑防水效果，延长使用寿命。其所用基料均为合成树脂或合成橡胶，如聚氨酯、内烯酸酯、硅酮橡胶、SBS橡胶等。通常采用双组分或单组分配制孟成。现将常用品种如下：（1）聚氨酯防水涂料、（2）丙烯酸酯防水涂料、（3）有机硅防水涂料。13.3.3沥青胶与冷底子油1）沥青胶沥青胶文称沥青玛缔脂，它是在熔（溶）化的沥青中加入粉状或纤维状的填充料经均匀混合而成。填充料粉状的如滑石粉、石灰石粉、白云石粉等，纤维状的如石棉屑、木纤维等，也可两者混用。沥青胶的常用配合比为沥青70%～90%，矿粉10%～30%。如采用的沥青粘性较低，矿粉可多掺一些。一般矿粉越多，沥青胶的耐热性越好，粘结力越大，但柔韧性降低，施工流动性也变差。沥青胶有热用和冷用的两种。2）冷底子油

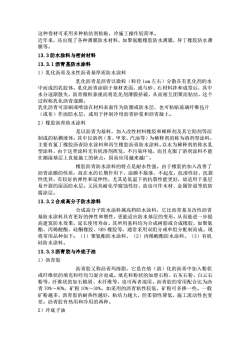

这种卷材可采用多种粘结剂粘贴，冷施工操作较简单。 近年来，还出现了各种薄膜防水材料，如聚氨酯橡胶防水薄膜，异丁橡胶防水薄 膜等。 13.3 防水涂料与密封材料 13.3.1 沥青基防水涂料 1）乳化沥青及水性沥青基厚质防水涂料 乳化沥青是沥青以微粒（粒径 1um 左右）分散在有乳化剂的水 中而成的乳胶体。乳化沥青涂刷于基材表面，或与砂、石材料拌和成型后，其中 水分逐渐散失，沥青微粒靠拢而将乳化剂薄膜挤破，从而相互团聚而粘结，这个 过程称乳化沥青成膜。 乳化沥青可涂刷或喷涂在材料表面作为防潮或防水层，也可粘贴玻璃纤维毡片 （或布）作面防水层，或用于拌制冷用沥青砂浆和沥青凝土。 2）橡胶沥青防水涂料 是以沥青为基料，加入改性材料橡胶和稀释剂及其它助剂等而 制成的粘稠液体。其中以溶剂（苯、甲苯、汽油等）为稀释剂的称为溶剂型涂料， 主要有氯丁橡胶沥青防水涂料和再生橡胶沥青防水涂料。以水为稀释剂的称水乳 型涂料，由于这类涂料无有机溶剂挥发，不污染环境，而且克服了溶剂涂料不能 在潮湿基层上直接施工的缺点，因而应用越来越广。 橡胶沥青防水涂料的特点是耐水性强。由于橡胶的加入改善了 沥青涂膜的性质，故在水的长期作用下，涂膜不脱落、不起皮，抗渗性好，抗裂 性优异，有较好的弹性和延伸性，尤其是低温下的抗裂性能更好，故适用于基层 易开裂的屋面防水层。又因其耐化学腐蚀性好，故也可作木材、金属管道等的防 腐涂层。 13.3.2 合成高分子防水涂料 合成高分子防水涂料属高档防水涂料，它比沥青基及改性沥青 基防水涂料具有更好的弹性和塑性，更能适应防水基层的变形，从而能进一步提 高建筑防水效果，延长使用寿命。其所用基料均为合成树脂或合成橡胶，如聚氨 酯、丙烯酸酯、硅酮橡胶、SBS 橡胶等。通常采用双组分或单组分配制而成。现 将常用品种如下：（1）聚氨酯防水涂料、（2）丙烯酸酯防水涂料、（3）有机 硅防水涂料。 13.3.3 沥青胶与冷底子油 1）沥青胶 沥青胶又称沥青玛缔脂，它是在熔（溶）化的沥青中加入粉状 或纤维状的填充料经均匀混合而成。填充料粉状的如滑石粉、石灰石粉、白云石 粉等，纤维状的如石棉屑、木纤维等，也可两者混用。沥青胶的常用配合比为沥 青 70%～90%，矿粉 10%～30%。如采用的沥青粘性较低，矿粉可多掺一些。一般 矿粉越多，沥青胶的耐热性越好，粘结力越大，但柔韧性降低，施工流动性也变 差。沥青胶有热用和冷用的两种。 2）冷底子油

冷底子油是用汽油、煤油、柴油、工业苯等有机溶剂与沥青材料合制得的沥青涂料。它的粘度小，能渗入到混凝土、砂浆、木材等材料的毛细孔隙中，待溶剂挥发后，便与基材牢固结合，使基面具有一定的僧水性，为粘结同类防水材料创造了有利条件。因它多在常温下用作防水工程的打底材料，故名冷底子油。冷底子油常随配随用，通常是采用30%～40%的30号或10号石油沥青，与60%～70%的有机溶剂（多用汽油）配制而成

冷底子油是用汽油、煤油、柴油、工业苯等有机溶剂与沥青材 料合制得的沥青涂料。它的粘度小，能渗入到混凝土、砂浆、木材等材料的毛细 孔隙中，待溶剂挥发后，便与基材牢固结合，使基面具有一定的憎水性，为粘结 同类防水材料创造了有利条件。因它多在常温下用作防水工程的打底材料，故名 冷底子油。冷底子油常随配随用，通常是采用 30%～40%的 30 号或 10 号石油沥 青，与 60%～70%的有机溶剂（多用汽油）配制而成
