《建筑给排水工程》课程授课教案（讲稿）第3章 建筑内部排水系统（第9讲：1-2节）

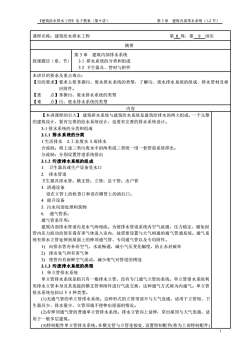

《建筑给水排水工程》电子教案（第9讲）第3章建筑内部排水系统（1-2节）课程名称：建筑给水排水工程第8周，第9讲次摘要第3章建筑内部排水系统授课题目（章、节）3.1排水系统的分类和组成3.2卫生器具、管材与附件本讲目的要求及重点难点：【目的要求】要求主要掌握污、废水排水系统的类型，了解污、废水排水系统的组成、排水管材及相应附件。【重】点】掌握污、废水排水系统的类型【难点】污、废水排水系统的类型内容【本讲课程的引入】建筑排水系统与建筑给水系统是建筑给排水的两大组成，一个完整的建筑设计，要有完善的给水系统设计，也要有完善的排水系统设计。3-1排水系统的分类和组成3.1.1排水系统的分类1生活排水、2.工业废水3.雨排水合流制：将上述三类污废水中的两类或三类统一用一套管道系统排出。分流制：分别设置管道系统排出3.1.2污废排水系统的组成1.卫生器具或生产设备受水口2.排水管道卫生器具排水管；横支管：立管：总干管；出户管3.清通设备设在立管上的检查口和设在横管上的清扫口。4.提升设备5.污水局部处理构筑物6.通气管系：通气管系作用：建筑内部排水管道内是水气两相流。为使排水管道系统内空气流通，压力稳定，避免因管内压力波动而使有毒有害气体进入室内，故需要设置与大气相通的通气管通系统。通气系统有排水立管延伸到屋面上的伸顶通气管、专用通气管以及专用附件。1）向排水管内补给空气，水流畅通，减小气压变化幅度，防止水封破坏2）排出臭气和有害气体3）使管内有新鲜空气流动，减少废气对管道的锈蚀3.1.3污废排水系统的类型1.单立管排水系统单立管排水系统是指只有一根排水立管，没有专门通气立管的系统。单立管排水系统利用排水立管本身及其连接的横支管和附件进行气流交换，这种通气方式称为内通气。单立管排水系统包括以下5种类型。（1)无通气管的单立管排水系统。这种形式的立管顶部不与大气连通，适用于立管短、卫生器具少、排水量少、立管顶端不便伸出屋面的情况。(2)有伸顶通气管的普通单立管排水系统。排水立管向上延伸，穿出屋顶与大气连通，适用于一般多层建筑。(3)特制配件单立管排水系统。在横支管与立管连接处，设置特制配件(称为上部特制配件)

《建筑给水排水工程》电子教案（第 9 讲） 第 3 章 建筑内部排水系统（1-2 节） 1 课程名称：建筑给水排水工程 第 8 周，第 9 讲次 摘要 授课题目（章、节） 第 3 章 建筑内部排水系统 3.1 排水系统的分类和组成 3.2 卫生器具、管材与附件 本讲目的要求及重点难点： 【目的要求】要求主要掌握污、废水排水系统的类型，了解污、废水排水系统的组成、排水管材及相 应附件。 【重 点】掌握污、废水排水系统的类型 【难 点】污、废水排水系统的类型 内容 【本讲课程的引入】 建筑排水系统与建筑给水系统是建筑给排水的两大组成，一个完整 的建筑设计，要有完善的给水系统设计，也要有完善的排水系统设计。 3-1 排水系统的分类和组成 3.1.1 排水系统的分类 1.生活排水 2.工业废水 3.雨排水 合流制：将上述三类污废水中的两类或三类统一用一套管道系统排出。 分流制：分别设置管道系统排出 3.1.2 污废排水系统的组成 1. 卫生器具或生产设备受水口 2. 排水管道 卫生器具排水管；横支管；立管；总干管；出户管 3. 清通设备 设在立管上的检查口和设在横管上的清扫口。 4. 提升设备 5. 污水局部处理构筑物 6. 通气管系： 通气管系作用： 建筑内部排水管道内是水气两相流。为使排水管道系统内空气流通，压力稳定，避免因 管内压力波动而使有毒有害气体进入室内，故需要设置与大气相通的通气管通系统。通气系 统有排水立管延伸到屋面上的伸顶通气管、专用通气管以及专用附件。 1) 向排水管内补给空气，水流畅通，减小气压变化幅度，防止水封破坏 2) 排出臭气和有害气体 3) 使管内有新鲜空气流动，减少废气对管道的锈蚀 3.1.3 污废排水系统的类型 1. 单立管排水系统 单立管排水系统是指只有一根排水立管，没有专门通气立管的系统。单立管徘水系统利 用排水立管本身及其连接的横支管和附件进行气流交换，这种通气方式称为内通气。单立管 排水系统包括以下 5 种类型。 (1)无通气管的单立管排水系统。这种形式的立管顶部不与大气连通，适用于立管短、卫 生器具少、排水量少、立管顶端不便伸出屋面的情况。 (2)有伸顶通气管的普通单立管排水系统。排水立管向上延伸，穿出屋顶与大气连通，适 用于一般多层建筑。 (3)特制配件单立管排水系统。在横支管与立管连接处，设置特制配件(称为上部特制配件)

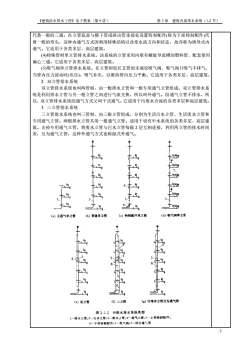

《建筑给水排水工程》电子教案（第9讲）第3章建筑内部排水系统（1-2节）代替一般的三通；在立管底部与横干管或排出管连接处设置特制配件称为下部特制配件)代替一般的弯头。这种内通气方式因利用特殊结构以改变水流方向和状态，故亦称为诱导式内通气。它适用于各类多层、高层建筑。（4)特殊管材单立管排水系统。该系统的立管采用内壁有螺旋导流槽的塑料管，配套使用偏心三通。它适用于各类多层、高层建筑。（5)吸气阀单立管排水系统。在立管和较长支管的末端设吸气阀，吸气阀只吸气不排气，当管内压力波动时（负压），吸气补压，以维持管内压力平衡。它适用于各类多层、高层建筑。2.双立管排水系统双立管排水系统也叫两管制，由一根排水立管和一根专用通气立管组成。双立管排水系统是利用排水立管与另一根立管之间进行气流交换，所以叫外通气。因通气立管不排水，所以，双立管排水系统的通气方式又叫干式通气。它适用于污废水合流的各类多层和高层建筑。3.三立管排水系统三立管排水系统也叫三管制，由三根立管组成，分别为生活污水立管、生活废水立管和专用通气立管。两根排水立管共用一根通气立管。适用于设有中水系统的各类多层、高层建筑。去掉专用通气立管，将废水立管与污水立管每隔2层互相连接，利用两立管的排水时间差，互为通气立管，这种外通气方式也称湿式外通气。中+XXttPL9+5+17AF59stt亨tt+51911-156寸（d）吸气阀单立智（c）特制配件单立管（s）无通气单立管（b）普通单立管S中oTX16y33AH.42.2山4年L848f5WPh34F5主KT山F5（)三证管（g）污废水立管互为通气管(e）双文管图3.1.2污废水排水系统类型1—排水立管：2一污水立管：3一废水立管：4—通气立管：5--上部特制配件：6一下部制配件：7-吸气阅；8一结合通*C管2

《建筑给水排水工程》电子教案（第 9 讲） 第 3 章 建筑内部排水系统（1-2 节） 2 代替一般的三通；在立管底部与横干管或排出管连接处设置特制配件(称为下部特制配件)代 替一般的弯头。这种内通气方式因利用特殊结构以改变水流方向和状态，故亦称为诱导式内 通气。它适用于各类多层、高层建筑。 (4)特殊管材单立管排水系统。该系统的立管采用内壁有螺旋导流槽的塑料管，配套使用 偏心三通。它适用于各类多层、高层建筑。 (5)吸气阀单立管排水系统。在立管和较长支管的末端设吸气阀，吸气阀只吸气不排气， 当管内压力波动时(负压)，吸气补压，以维持管内压力平衡。它适用于各类多层、高层建筑。 2. 双立管排水系统 双立管排水系统也叫两管制，由一根排水立管和一根专用通气立管组成。双立管排水系 统是利用排水立管与另一根立管之间进行气流交换，所以叫外通气。因通气立管不排水，所 以，双立管排水系统的通气方式又叫干式通气。它适用于污废水合流的各类多层和高层建筑。 3. 三立管排水系统 三立管徘水系统也叫三管制，由三根立管组成，分别为生活污水立管、生活废水立管和 专用通气立管。两根排水立管共用一根通气立管。适用于设有中水系统的各类多层、高层建 筑。去掉专用通气立管，将废水立管与污水立管每隔 2 层互相连接，利用两立管的排水时间 差，互为通气立管，这种外通气方式也称湿式外通气

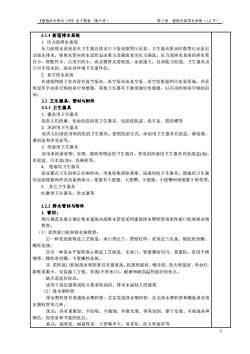

《建筑给水排水工程》电子教案（第9讲）第3章建筑内部排水系统（1-2节）3.1.4新型排水系统1.压力流排水系统压力流排水系统是在卫生器具排水口下装设微型污水泵，卫生器具排水时微型污水泵启动加压排水，使排水管内的水流状态由重力非满流变为压力满流。压力流排水系统的排水管径小，管配件少，占用空间小，而且横管无需坡度，水流速大，自净能力较强，卫生器具出口可不设水封，故室内环境卫生条件好。2.真空排水系统在建筑物地下室内设有真空泵站，真空泵站由真空泵、真空收集器和污水泵组成。并采用设有手动真空阀的真空坐便器，其他卫生器具下面设液位传感器，以自动控制真空阀的启闭。3.2卫生器具、管材与附件3.2.1卫生器具1.洗用卫生器具是供人们洗漱、化妆的洗浴用卫生器具，包括洗脸盆、洗手盆、盟洗槽等2.沐浴用卫生器具是供人们清洗身体的洗浴卫生器具。按照洗浴方式，沐浴用卫生器具有浴盆、淋浴器、淋浴盆和净身盆等。3.洗涤用卫生器具是用来洗涤食物、衣物、器血等物品的卫生器具。常用的洗涤用卫生器具有洗涤盆（池）、化验盆、污水盆(池)、洗碗机等。4.便溺用卫生器具是设置在卫生间和公共厕所内，用来收集排除粪便、尿液用的卫生器具。便溺用卫生器具包括便器和冲洗设备两部分。便器有大便器、大便槽、小便器、小便槽和倒便器5种类型5.其它卫生器具吐漱类卫生器具、饮水器等3.2.2排水管材与附件1. 管材：现行规范及地方规定要求建筑内部排水管道采用建筑排水塑料管或柔性接口机制排水铸铁管。（1）柔性接口机制排水铸铁管：①一种是连续铸造工艺制造，承口带法兰，管壁较厚，采用法兰压盖、橡胶密封圈、螺栓连接；②另一种是水平旋转离心铸造工艺制造，无承口，管壁薄而均匀，重量轻。采用不锈钢带、橡胶密封圈、卡紧螺栓连接。③柔性接口机制排水铸铁管具有强度高、抗震性能好、噪音低、防火性能好、寿命长，膨胀系数小、安装施工方便、美观（不带承口）、耐磨和耐高温性能好的优点。缺点是造价较高。适用于高层建筑或防火要求较高的、排水水温较大的建筑（2）排水塑料管排水塑料管有普通排水塑料管、芯层发泡排水塑料管、拉毛排水塑料管和螺旋消音排水塑料管等几种。优点：具有重量轻、不结垢、不腐蚀、外壁光滑、容易切割、便于安装、可制成各种颜色、投资省和节能的优点。缺点：强度低、耐温性差、立管噪声大、易老化、防火性能差等r

《建筑给水排水工程》电子教案（第 9 讲） 第 3 章 建筑内部排水系统（1-2 节） 3 3.1.4 新型排水系统 1. 压力流排水系统 压力流排水系统是在卫生器具排水口下装设微型污水泵，卫生器具排水时微型污水泵启 动加压排水，使排水管内的水流状态由重力非满流变为压力满流。压力流排水系统的排水管 径小，管配件少，占用空间小，而且横管无需坡度，水流速大，自净能力较强，卫生器具出 口可不设水封，故室内环境卫生条件好。 2. 真空排水系统 在建筑物地下室内设有真空泵站，真空泵站由真空泵、真空收集器和污水泵组成。并采 用设有手动真空阀的真空坐便器，其他卫生器具下面设液位传感器，以自动控制真空阀的启 闭。 3.2 卫生器具、管材与附件 3.2.1 卫生器具 1. 盥洗用卫生器具 是供人们洗漱、化妆的洗浴用卫生器具，包括洗脸盆、洗手盆、盟洗槽等 2. 沐浴用卫生器具 是供人们清洗身体的洗浴卫生器具。按照洗浴方式，沐浴用卫生器具有浴盆、淋浴器、 淋浴盆和净身盆等。 3. 洗涤用卫生器具 是用来洗涤食物、衣物、器皿等物品的卫生器具。常用的洗涤用卫生器具有洗涤盆(池)、 化验盆、污水盆(池)、洗碗机等。 4. 便溺用卫生器具 是设置在卫生间和公共厕所内，用来收集排除粪便、尿液用的卫生器具。便溺用卫生器 具包括便器和冲洗设备两部分。便器有大便器、大便槽、小便器、小便槽和倒便器 5 种类型。 5. 其它卫生器具 吐漱类卫生器具、饮水器等 3.2.2 排水管材与附件 1. 管材： 现行规范及地方规定要求建筑内部排水管道采用建筑排水塑料管或柔性接口机制排水铸 铁管。 （1）柔性接口机制排水铸铁管： ①一种是连续铸造工艺制造，承口带法兰，管壁较厚，采用法兰压盖、橡胶密封圈、 螺栓连接； ②另一种是水平旋转离心铸造工艺制造，无承口，管壁薄而均匀，重量轻。采用不锈 钢带、橡胶密封圈、卡紧螺栓连接。 ③ 柔性接口机制排水铸铁管具有强度高、抗震性能好、噪音低、防火性能好、寿命长、 膨胀系数小、安装施工方便、美观(不带承口)、耐磨和耐高温性能好的优点。 缺点是造价较高。 适用于高层建筑或防火要求较高的、排水水温较大的建筑 （2）排水塑料管 排水塑料管有普通排水塑料管、芯层发泡排水塑料管、拉毛排水塑料管和螺旋消音排 水塑料管等几种。 优点：具有重量轻、不结垢、不腐蚀、外壁光滑、容易切割、便于安装、可制成各种 颜色、投资省和节能的优点。 缺点：强度低、耐温性差、立管噪声大、易老化、防火性能差等

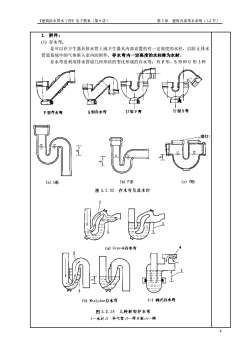

《建筑给水排水工程》电子教案（第9讲）第3章建筑内部排水系统（1-2节）2.附件：(1）存水弯：是可以在卫生器具排水管上或卫生器具内部设置的有一定高度的水柱，以防止排水管道系统中的气体窜入室内的附件，存水弯内一一定高度的水柱称为水封。存水弯是利用排水管道几几何形状的变化形成的存水弯：有P形、S形和U形3种U型S弯U型P弯S型存水弯P型存水弯请打(c) U形(b)P(a)S形图3.2.22存水弯及其水封a）Grevak存水弯(c）阀式存水弯(b）Mcalpine存水弯图3.2.23几种新型存水弯1—水封，2补气管，3—滞水室：4—阀

《建筑给水排水工程》电子教案（第 9 讲） 第 3 章 建筑内部排水系统（1-2 节） 4 2. 附件： (1) 存水弯： 是可以在卫生器具排水管上或卫生器具内部设置的有一定高度的水柱，以防止排水 管道系统中的气体窜入室内的附件，存水弯内一定高度的水柱称为水封。 存水弯是利用排水管道几何形状的变化形成的存水弯：有 P 形、S 形和 U 形 3 种

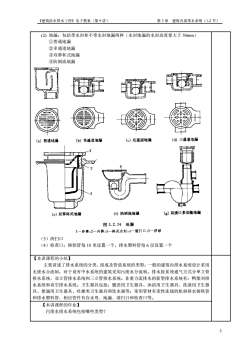

《建筑给水排水工程》电子教案（第9讲）第3章建筑内部排水系统（1-2节）（2）地漏：包括带水封和不带水封地漏两种（水封地漏的水封高度要大于50mm）①普通地漏②多通道地漏③双算杯式地漏④防倒流地漏(d)三通道地漏（ce）双通道地漏(b）单道道地漏（a）普通地漏（g）双接口多功能地漏（f）防倒流地漏（e）双算杯式地漏图3.2.24地漏1一外算，2一内算3一杯式水封：4一潜扫口，5一浮球（3）清扫口（4）检查口：铸铁管每10米设置一个，排水塑料管每6层设置一个【本讲课程的小结】主要讲述了排水系统的分类、组成及管道系统的类型：一般的建筑内排水系统设计采用无废水合流制，对于设有中水系统的建筑采用污废水分流制。排水按系统通气方式分单立管排水系统、双立管排水系统和三立管排水系统。非重力流排水的新型排水系统有：鸭梨刘排水系统和真空排水系统。卫生器具包括：洗用卫生器具、沐浴用卫生器具、洗涤用卫生器具、便溺用卫生器具、吐漱类卫生器具和饮水器等：常用管材有柔性连接的机制排水铸铁管和排水塑料管，相应管件有存水弯、地漏、清扫口和检查口等【本讲课程的作业】污废水排水系统包括哪些类型？

《建筑给水排水工程》电子教案（第 9 讲） 第 3 章 建筑内部排水系统（1-2 节） 5 (2) 地漏：包括带水封和不带水封地漏两种（水封地漏的水封高度要大于 50mm） ①普通地漏 ②多通道地漏 ③双箅杯式地漏 ④防倒流地漏 （3）清扫口 （4）检查口：铸铁管每 10 米设置一个，排水塑料管每 6 层设置一个 【本讲课程的小结】 主要讲述了排水系统的分类、组成及管道系统的类型：一般的建筑内排水系统设计采用 无废水合流制，对于设有中水系统的建筑采用污废水分流制。排水按系统通气方式分单立管 排水系统、双立管排水系统和三立管排水系统。非重力流排水的新型排水系统有：鸭梨刘排 水系统和真空排水系统。卫生器具包括：盥洗用卫生器具、沐浴用卫生器具、洗涤用卫生器 具、便溺用卫生器具、吐漱类卫生器具和饮水器等；常用管材有柔性连接的机制排水铸铁管 和排水塑料管，相应管件有存水弯、地漏、清扫口和检查口等。 【本讲课程的作业】 污废水排水系统包括哪些类型？
