《建筑给排水工程》课程授课教案（讲稿）第5章 建筑内部热水供应系统（第15讲：3-5节）

《建筑给水排水工程》电子教案（第15讲）第5章建筑内部热水供应系统（3-5节）课程名称：建筑给水排水工程第11周，第15讲次摘要第5章建筑内部热水供应系统5.3热水供应系统的管材和附件授课题目（章、节）5.4热水供应系统的管网敷设与保温5.5热水用水定额、水温及水质本讲目的要求及重点难点：【目的要求】通过学习了解热水供应系统使用的管材及附件，掌握管道敷设的原则和用水要求。【重】点】热水供应系统的管网敷设的原则【难点】热水供应系统的管网敷设的原则内容【本讲课程的引入】1建筑内部热水供应系统的管材和附件受温度限制，所以必须选用耐高温的管材和附件，这是和生活给水系统的最大区别。5.3热水供应系统的管材和附件5.3.1热水供应系的管材和管件热水供应系统的管材和管件，应符合现行产品标准的要求，管道的工作压力和工作温度不得大于产品标准标定的允许工作压力和工作温度。热水管道应选用耐腐蚀、安装连接方便可靠、符合饮用水卫生要求的管材。一般可采用薄壁铜管、薄壁不锈钢管、塑料热水管、塑料和金属复合热水管等。住宅人户管采用敷设在垫层内时可采用聚丙烯(PP一R)管、聚丁烯(PB)管、交联聚乙烯(PEX)管等管。当选用塑料热水管或塑料和金属复合热水管材时，除符合产品标准外，还应符合下列要求：(1)管道的工作压力应按相应温度下的允许工作压力选择。(2)管件宜采用和管道相同的材质。(3)定时供应热水的系统因其水温周期性变化大不宜采用较敏感的塑料热水管。(4)设备机房内的管道不应采用塑料热水管。5.3.2热水供应系统的附件1自动温度调节装置：见P251图5.3.1直接温度调节装置：温包一→自动调节阀+控制热媒量间接温度调节装置：温包→电触点温度计+变速开关阀门2减压阀利用流体通过阀瓣产生阻力而减压。型式：波纹管式、活塞式、膜片式等G.选择：阀口截面面积，按下式计算：f=dq.f——孔口截面积，cm2：G。—一蒸汽流量，Kg/h;9。——通过每平方厘米孔口截面的理论流量，Kg/cm2·h；Φ—一流量系数，0.45~0.6。3疏水器-

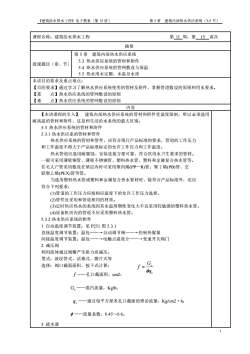

《建筑给水排水工程》电子教案（第 15 讲） 第 5 章 建筑内部热水供应系统（3-5 节） 1 课程名称：建筑给水排水工程 第 11 周，第 15 讲次 摘要 授课题目（章、节） 第 5 章 建筑内部热水供应系统 5.3 热水供应系统的管材和附件 5.4 热水供应系统的管网敷设与保温 5.5 热水用水定额、水温及水质 本讲目的要求及重点难点： 【目的要求】通过学习了解热水供应系统使用的管材及附件，掌握管道敷设的原则和用水要求。 【重 点】热水供应系统的管网敷设的原则 【难 点】热水供应系统的管网敷设的原则 内容 【本讲课程的引入】 建筑内部热水供应系统的管材和附件受温度限制，所以必须选用 耐高温的管材和附件，这是和生活给水系统的最大区别。 5.3 热水供应系统的管材和附件 5.3.1 热水供应系的管材和管件 热水供应系统的管材和管件，应符合现行产品标准的要求，管道的工作压力 和工作温度不得大于产品标准标定的允许工作压力和工作温度。 热水管道应选用耐腐蚀、安装连接方便可靠、符合饮用水卫生要求的管材。 一般可采用薄壁铜管、薄壁不锈钢管、塑料热水管、塑料和金属复合热水管等。 住宅人户管采用敷设在垫层内时可采用聚丙烯(PP—R)管、聚丁烯(PB)管、交 联聚乙烯(PEX)管等管。 当选用塑料热水管或塑料和金属复合热水管材时，除符合产品标准外，还应 符合下列要求： (1)管道的工作压力应按相应温度下的允许工作压力选择。 (2)管件宜采用和管道相同的材质。 (3)定时供应热水的系统因其水温周期性变化大不宜采用较敏感的塑料热水管。 (4)设备机房内的管道不应采用塑料热水管。 5.3.2 热水供应系统的附件 1 自动温度调节装置：见 P251 图 5.3.1 直接温度调节装置：温包——→自动调节阀——→控制热媒量 间接温度调节装置：温包——→电触点温度计——→变速开关阀门 2 减压阀 利用流体通过阀瓣产生阻力而减压。 型式：波纹管式、活塞式、膜片式等 选择：阀口截面面积，按下式计算： f ——孔口截面积，cm2； Gc ——蒸汽流量，Kg/h； c q ——通过每平方厘米孔口截面的理论流量，Kg/cm2·h；  ——流量系数，0.45～0.6。 3 疏水器 c c q G f  =

《建筑给水排水工程》电子教案（第15讲）第5章建筑内部热水供应系统（3-5节）作用：保证冷凝水及时排放、防止蒸汽漏失安装位置：安装于以蒸汽为热媒、间接加热，第一循环系统凝结水管道上。型式：浮筒式、吊桶式、热动力式。选择计算：△P一一疏水器前后压差，Pa△P>50Kpa△P=P1-P2G——疏水器排水量G=A·d?/p，Kg/h；A一一排水系数；d—一疏水器排水阀孔径。4自动排气阀避免上行下给式管网中热水气化产生的气体，以保证管内热水畅通，在管网的最高处安装自动排气阀。5自然补偿管道和伸缩器金属管道受热后伸长，采取补偿设置，避免管道承受巨大的应力，管路挠曲、变形、位移和接头开裂漏水。钢管热伸长量为：△L=0.012（t2r-tlr）L式中：△L一一钢管热伸长量,mm：t2r——一管中热水最高温度，℃；tlr一一管道周围环境温度，℃，一般取tlr=5℃：L一一计算管段长度，m；0.012一一普通钢管的线膨胀系数，mm/m·℃补偿管道热伸长措施：1自然补偿：利用管路布置时形成L、Z型转向，在转弯前后的直线段上设置固定支架般L型和Z型平行伸长臂不宜大于20~25m。P260图5.3.10。缺点：补偿量小，伸缩时管道产生横向位移，管道承受较大应力2伸缩器补偿：套管伸缩器：适用于管径DN≥100mm，伸长量250~400mm。方型伸缩器：安全可靠、不漏水，但占用空间大。波型伸缩器：安装方便、节省面积、外形美观、耐高温。6膨胀管和膨胀罐膨胀管高度计算：见P257图5.3.8PIh=HPr式中：h一一膨胀管高出水箱水面地垂直高度，m；H一一锅炉、水加热器底部至高位水箱水面的高度，m；Pi——冷水的密度，Kg/m3;P,——热水的密度，Kg/m3。膨胀管最小管径：P258表5.3.3表5.3.3膨胀管的最小管径≥20≥15且<20<10≥10且<15锅炉或水加热器的传热面积/m50403225膨胀管最小管径/m膨胀罐：利用密闭膨胀罐的容积，调节热水管网中水受热后的膨胀量。安装膨胀管不方2

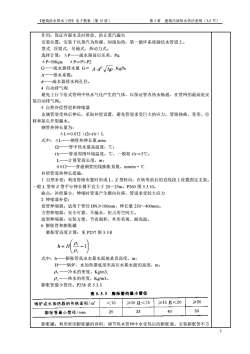

《建筑给水排水工程》电子教案（第 15 讲） 第 5 章 建筑内部热水供应系统（3-5 节） 2 作用：保证冷凝水及时排放、防止蒸汽漏失 安装位置：安装于以蒸汽为热媒、间接加热，第一循环系统凝结水管道上。 型式: 浮筒式、吊桶式、热动力式。 选择计算：ΔP——疏水器前后压差，Pa; ΔP>50Kpa ΔP＝P1-P2 G——疏水器排水量 G＝ , Kg/h； A——排水系数； d——疏水器排水阀孔径。 4 自动排气阀 避免上行下给式管网中热水气化产生的气体，以保证管内热水畅通，在管网的最高处安 装自动排气阀。 5 自然补偿管道和伸缩器 金属管道受热后伸长，采取补偿设置，避免管道承受巨大的应力，管路挠曲、变形、位 移和接头开裂漏水。 钢管热伸长量为： ΔL＝0.012（t2r-t1r）L 式中：ΔL——钢管热伸长量,mm； t2r——管中热水最高温度，℃； t1r——管道周围环境温度，℃，一般取 t1r＝5℃； L——计算管段长度，m； 0.012——普通钢管的线膨胀系数，mm/m·℃. 补偿管道热伸长措施： 1 自然补偿：利用管路布置时形成 L、Z 型转向，在转弯前后的直线段上设置固定支架。 一般 L 型和 Z 型平行伸长臂不宜大于 20～25m。P260 图 5.3.10。 缺点：补偿量小，伸缩时管道产生横向位移，管道承受较大应力 2 伸缩器补偿： 套管伸缩器：适用于管径 DN≥100mm，伸长量 250～400mm。 方型伸缩器：安全可靠、不漏水，但占用空间大。 波型伸缩器：安装方便、节省面积、外形美观、耐高温。 6 膨胀管和膨胀罐 膨胀管高度计算：见 P257 图 5.3.8 式中：h——膨胀管高出水箱水面地垂直高度，m； H——锅炉、水加热器底部至高位水箱水面的高度，m； ——冷水的密度，Kg/m3; ——热水的密度，Kg/m3。 膨胀管最小管径：P258 表 5.3.3 膨胀罐：利用密闭膨胀罐的容积，调节热水管网中水受热后的膨胀量。安装膨胀管不方 Ad p 2         = −1 r l h H    l r

《建筑给水排水工程》电子教案（第15讲）第5章建筑内部热水供应系统（3-5节）便的时候，可采用膨胀罐见P258图5.3.9。7.阀门、止回阀、泄水装置、压力表、安全阀、分水器、集水器、分汽缸等的设置5.4热水供应系统的管网敷设与保温5.4.1热水管网的敷设热水管网的敷设，除了满足给（冷）水管网敷设的要求外，还应注意由于水温高带来的体积胀、管道伸缩补偿、保温和排气等问题。金属管道：分明装和暗装。管沟内敷设的热水管应置于冷水管之上，并且采取保温措施。塑料管：宜暗装，小支管可敷设与垫层内。热水管道穿过建筑物的楼板、墙壁和基础时应加套管，以防管道膨胀伸缩移动造成管外壁四周出现缝隙，而引起上层漏水至下层的事故。热水横管均应保持有不小0.003的坡度以便于排气和泄水。热水立管与横管连接时，为避免管道伸缩应力破坏管网，应采用乙字弯的连接方式，如图5.4.1所示。F02AXo分图5.4.1热水立管与水平平管的连接方式1一吊顶：2一地板或沟盖板：3配水横管；4一回水管热水管道应设固定支架，一般设于伸缩器或自然补偿管道的两侧，其间距长度应满足管段的热伸长量应不大于伸缩器所允许的补偿量。固定支架之间宜设导向支架。5.4.2热水供应系统的保温热水供应系统中的水加热设备、热水器、热水箱、热水供水干管和立管，机械循环的回水于、立管，有冰冻可能的自然循环回水于、立管，均应采取保温措施，其主要目的在于减少介质传送过程中无效的热损失。热水供应系统的保温材料应符合导热系数小、具有轻、没有腐蚀性、易于施工成型及可就地取材等要求。保温层的厚度可按式(5.4.1)计算，即11221.35±1.758=3.41(5.4.1)ql-5c

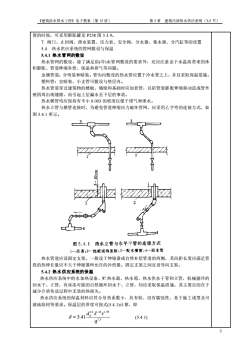

《建筑给水排水工程》电子教案（第 15 讲） 第 5 章 建筑内部热水供应系统（3-5 节） 3 便的时候，可采用膨胀罐见 P258 图 5.3.9。 7. 阀门、止回阀、泄水装置、压力表、安全阀、分水器、集水器、分汽缸等的设置 5.4 热水供应系统的管网敷设与保温 5.4.1 热水管网的敷设 热水管网的敷设，除了满足给(冷)水管网敷设的要求外，还应注意由于水温高带来的体 积膨胀、管道伸缩补偿、保温和排气等问题。 金属管道：分明装和暗装。管沟内敷设的热水管应置于冷水管之上，并且采取保温措施。 塑料管：宜暗装，小支管可敷设与垫层内。 热水管道穿过建筑物的楼板、墙壁和基础时应加套管，以防管道膨胀伸缩移动造成管外 壁四周出现缝隙，而引起上层漏水至下层的事故。 热水横管均应保持有不小 0.003 的坡度以便于排气和泄水。 热水立管与横管连接时，为避免管道伸缩应力破坏管网，应采用乙字弯的连接方式，如 图 5.4.1 所示。 热水管道应设固定支架，一般设于伸缩器或自然补偿管道的两侧，其间距长度应满足管 段的热伸长量应不大于伸缩器所允许的补偿量。固定支架之间宜设导向支架。 5.4.2 热水供应系统的保温 热水供应系统中的水加热设备、贮热水器、热水箱、热水供水干管和立管，机械循环的 回水干、立管，有冰冻可能的自然循环回水干、立管，均应采取保温措施，其主要目的在于 减少介质传送过程中无效的热损失。 热水供应系统的保温材料应符合导热系数小、具有轻、没有腐蚀性、易于施工成型及可 就地取材等要求。保温层的厚度可按式(5.4.1)计算，即 1.5 1.2 1.35 1.75 3.41 q dw    = (5.4.1)

第5章建筑内部热水供应系统（3-5节）《建筑给水排水工程》电子教案（第15讲）式中8-一保温层厚度，mm：-d.一一管道或圆柱设备的外径，mm；a一一保温层的导热系数，kJ/(h·m：℃)：未保温的管道或圆柱设备外表面温度，℃；T保温后的允许热损失，kJ/（h·m），可按表5.4.1采用qk//(h·m)表5.4.1保温后允许热损失值流体温度/℃管径备注250DN/mm200150601001546,12063.82583.7100.532104.740流体温度335.0367.8251.250121.460℃只适70150.7用于热水+175.580管道544.3460.55355.9226.1100125263.8816.4690.8565.2439.6150322.4983.9669.9816.4385.2502.4200753.6628.1418.7544.3设备面-热水配、回水管、热媒水管常用的保温材料为岩棉、超细玻璃棉、硬聚氨酯、橡塑泡棉等材料，其保温层厚度可参照表5.4.2采用。蒸汽管采用增水珍珠岩管壳保温时，其厚度见表5.4.3。水加热器、开水器等设备采用岩棉制品、硬聚氨发泡塑料等保温时，保温层厚度可为35mm。表5.4.2热水配、回水管、热媒水管的保温层厚度热水配、回水管热媒水、蒸汽凝结水臂管道直径DN/mm15~2025~~50≤50>5065~~100>100保温层203040504050度/mm表5.4.3蒸汽普的保温层厚度≥80405065管道直径DN/mm705060保温层厚度/mm管道和设备在采取保温措施之前，应进行防腐蚀处理。保温材料应与管道或设备的外壁紧密相贴密实，并在保温层外表面做防护层。N

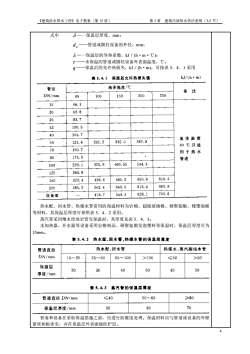

《建筑给水排水工程》电子教案（第 15 讲） 第 5 章 建筑内部热水供应系统（3-5 节） 4 式中  —一保温层厚度，mm； w d ——管道或圆柱设备的外径，mm；  —一保温层的导热系数，kJ／(h·m·℃)；  ——未保温的管道或圆柱设备外表面温度，℃； q ——保温后的允许热损失，kJ／(h·m)，可按表 5．4．1 采用 热水配、回水管、热媒水管常用的保温材料为岩棉、超细玻璃棉、硬聚氨酯、橡塑泡棉 等材料，其保温层厚度可参照表 5．4．2 采用。 蒸汽管采用憎水珍珠岩管壳保温时，其厚度见表 5．4．3。 水加热器、开水器等设备采用岩棉制品、硬聚氨酪发泡塑料等保温时，保温层厚度可为 35mm。 管道和设备在采取保温措施之前，应进行防腐蚀处理。保温材料应与管道或设备的外壁 紧密相贴密实，并在保温层外表面做防护层

《建筑给水排水工程》电子教案（第15讲）第5章建筑内部热水供应系统（3-5节）5.5热水用水定额、水温及水质5.5.1热水用水定额1.根据建筑物的使用性质和内部卫生器具的完善程度来确定。2.根据建筑物的使用性质和内部卫生器具的单位用水量来确定。表5.5.1热水用水定额最高日用水单位使用时间/h建筑物名称序号定额/住宅24每人每日40~80有自备热水供应和沐浴设备160~100每人每日有集中热水供应和沐浴设备2470~1102别墅每人每日单身职工宿舍、学生宿舍、招待所、培训中心、普通旅馆每人每口25--40设公用盟洗室24或定时供应340~60每人每月设公用盟洗室、淋浴室50~80每人每H设公用盛洗室、淋浴室、洗衣室60~100每人每日设单独卫生间、公用洗衣室宾馆客房120~160旅客每床位每日2440~50每人每日员工医院住院部60~100每床位每日设公用盟洗室24每床位每日70~130设公用盘洗室、淋浴室110~200每床位每日5设单独卫生间70~130每人每班医务人员87~13每病人每次门诊部、诊疗所24100~160每床位每日疗养院、修养所住房部24每床位每日50~70养老院6幼儿园、托儿所2420~40每儿童每日1有住宿1010~15每儿童每日无住宿公共浴室40~60每顾客每次淋浴81260~80每顾客每次淋浴、浴盆70~100每顾客每次桑拿浴（淋浴、按摩池）1210~15每顾客每次理发室、美容院9815~30每千克干衣洗衣房10餐饮厅10~1215~20每顾客次营业餐厅11117~10每顾客每次快餐店、职工及学生食堂183~8每题客每饮酒吧、咖啡厅、茶座、卡拉（K房85~10每人每班12办公楼13健身中心12每人每次15~25体育场（馆）144运动员淋浴每人每次25~3515会议厅每座位每次2~345

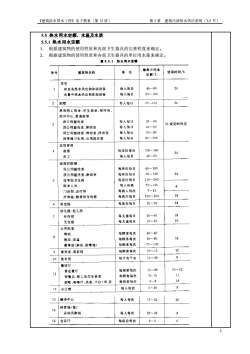

《建筑给水排水工程》电子教案（第 15 讲） 第 5 章 建筑内部热水供应系统（3-5 节） 5 5.5 热水用水定额、水温及水质 5.5.1 热水用水定额 1． 根据建筑物的使用性质和内部卫生器具的完善程度来确定。 2． 根据建筑物的使用性质和内部卫生器具的单位用水量来确定

《建筑给水排水工程》电子教案（第15讲）第5章建筑内部热水供应系统（3-5节）表5.5.2卫生器具的一次和小时热水用水定额及水湿序号使用水温/℃卫生器具名称一次用水量/L小时用水量/L住宅、旅馆、别墅、宾馆40150300带有淋器的浴盆12525040无淋浴器的浴盆1淋浴器70~100140~20037~4030330洗脸盆、蓝洗槽水嘴50180洗涤盆（池）集体宿舍、招待所、培训中心淋浴器37~40有淋浴小间70~100210~300245037~40无淋浴小间一303~550~80盛洗椅水嘴餐伙业50250洗涤盆（池）一603033洗脸盆：工作人员用30120顾客用..4040037~40淋浴器幼儿园、托儿所35100400浴盆：幼儿园3530120托儿所1803530淋浴器：幼儿园4351590托儿所301525盟洗精水嘴50180洗涤盆（池）医院、疗养院、休养所洗手盆3515~25550300洗涤丝（池）一浴盆40125~150250~300公共浴室40浴盆125250200~30037~406100~150淋浴器：有淋浴小间无淋浴小间450~54037~4053550~80洗脸盆3550~1007办公楼洗手盆35358理发室、美容院、洗脸盆:实验室50609洗脸盆30一15~25洗手盆剧场6037~4010淋浴器200~~40058035演员用洗脸盆3030035体育场馆淋浴器11工业企业生活间37~4040淋浴器般车间360~5404060180~480鞋车间12洗脸盆或盘洗槽水喘：30390~120一般车间355100~150胜车间3010~15120~18013净身器注：一般车间是指现行GBZ1一2002《工业企业没计卫生标准》中规定的3，4谈卫生待征的车间，胜车间指该标准中规定的1，2级卫生特征的车间。6

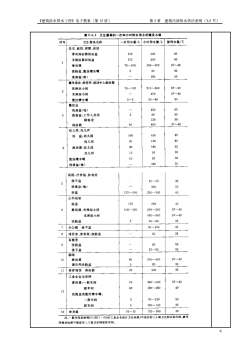

《建筑给水排水工程》电子教案（第 15 讲） 第 5 章 建筑内部热水供应系统（3-5 节） 6

第5章建筑内部热水供应系统（3-5节）《建筑给水排水工程》电子教案（第15讲）5.5.2热水水温1.冷水计算温度应以当地最冷月平均水温资料确定。当无水温资料时，可按表5.5.3采用。表5.5.3冷水计算温度地区地面水温度/℃地下水温度/℃黑龙江、吉林、内蒙古的全部，辽宁的大部分、河北、山6~10西、陕西偏北部分、宁夏偏东部分北京、天津、东全部、河北、山西、陕西的大部分、河10~15北北部、甘肃、宁夏、辽宁的南部、青海偏东和江苏偏北的一小部分上海、浙江全部、江西、安徽、江苏的大部分、福建北515~20部、湖南、湖北东部、河南南部10~1520广东、台湾全部、广西大部分、福建、云南的南部重庆、贵州全部、四川、云南的大部分、湖南、湖北的西715~20部、陕西和甘肃秦岭以南地区、广西偏北的一小部分2.热水供水温度热水供水温度，是指热水供应设备（如热水锅炉、水加热器）的出口温度。最低供水温度，应保证热水管网最不利配水点的水温不低于使用水温要求，一般不低于55℃。最高供水温度，应便于使用，过高的供水温度虽可增加畜热量，减少热水供应量，但也会增大加热设备和管道的热损失，增加管道腐蚀和结垢的可能性，并易引发烫伤事故。根据水质处理情况，加热设备出口的最高水温和配水点最低水温可按表5.5.4采用。表5.5.4直接供应热水的热水锅炉、热水机组或水加热器出口的最高水温和配水点的最低水温配水点热水锅炉、热水机组或水加水质处理情况最低水温/℃热器出口最高水温/℃原水水质无需软化处理，原水水质需5075水质处理且有水质处理原水水质需水质处理但未进行水质5060处理注：当热水供应系统只供淋浴和盘洗用水，不供洗淤盆（池）洗漆用水时，配水点最低水温可不低于40℃.表5.5.5照洗用、沐浴用和洗涤用的热水水温用水对象热水水温/℃盟洗用（包括洗脸盆、激洗槽、洗于盆用水）30~3537~40沐浴用（包括浴盆、淋浴器用水）~50洗涤用（包括洗涤盆、洗涤池用水）7

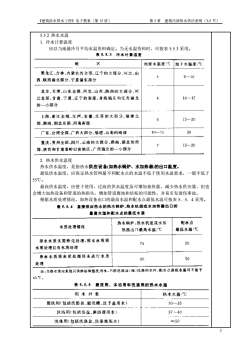

《建筑给水排水工程》电子教案（第 15 讲） 第 5 章 建筑内部热水供应系统（3-5 节） 7 5.5.2 热水水温 1. 冷水计算温度 应以当地最冷月平均水温资料确定。当无水温资料时，可按表 5.5.3 采用。 2. 热水供水温度 热水供水温度，是指热水供应设备(如热水锅炉、水加热器)的出口温度。 最低供水温度，应保证热水管网最不利配水点的水温不低于使用水温要求，一般不低于 55℃。 最高供水温度，应便于使用，过高的供水温度虽可增加畜热量，减少热水供应量，但也 会增大加热设备和管道的热损失，增加管道腐蚀和结垢的可能性，并易引发烫伤事故。 根据水质处理情况，加热设备出口的最高水温和配水点最低水温可按表 5．5．4 采用

《建筑给水排水工程》电子教案（第15讲）第5章建筑内部热水供应系统（3-5节）5.5.3热水水质(1)生活用热水的水质，应符合现行GB5746一86《生活饮用水卫生标准》(2)生产用热水的水质，应根据生产工艺要求确定。(3)集中热水供应系统的原水水处理，应根据水质、水量的构造、使用要求等因素，经技术经济比较按下列条件确定。①洗衣房日用热水量（按60°C计）大于或等于10m且原水总硬度（以碳酸钙计）大于300mg/L时，应进行水质软化处理；原水总硬度(以碳酸钙计)为150一300mg/L时，宜进行水质软化处理。②其他生活日用热水量（按60℃计）大于或等于103且原水总硬度（以碳酸钙计）大于300mg/L时，宜进行水质软化或稳定处理。③经软化处理后的水质总硬度宜为：洗衣房用水：50一100mg/L；其他用水：7一150mg/L。④水质稳定处理应根据水的硬度、适用流速、温度、作用时间或有效长度及工作电压等选择合适的物理处理或化学稳定剂处理方法。③系统对溶解氧控制要求较高时，宜采取除氧措施。【本讲课程的小结】本讲主要介绍了生活热水管材的选用，要耐腐蚀、安装连接方便可靠、符合饮用水卫生要求。一般可采用薄壁铜管、薄壁不锈钢管、塑料热水管、塑料和金属复合热水管等。住宅人户管采用敷设在垫层内时可采用聚丙烯(PP一R)管、聚丁烯(PB)管、交联聚乙烯(PEX)管等管。热水供应系统的附件主要包括自动温度调节装置、疏水器、减压阀、排气装置、泄水装置、压力表、膨胀罐、膨胀水罐和安全阀、伸缩器、分水器、集水器、分汽缸及阀门。热水管网的敷设原则，除了满足给（冷）水管网敷设的要求外，还应注意由于水温高带来的体积膨胀、管道伸缩补偿、保温和排气等问题。为防止热损失热水系统应保温，主要的保温材料有岩棉、超细玻璃棉、硬聚氨酯、橡塑泡棉等。热水系统的用水定额、水温、水质要求可参照教材给出的用水定额、水温表，水质要求主要满足《生活饮用水卫生标准》。【本讲课程的作业】试说明热水系统有那些附件？这些附件有那些作用？热水系统管道敷设的基本要求。o

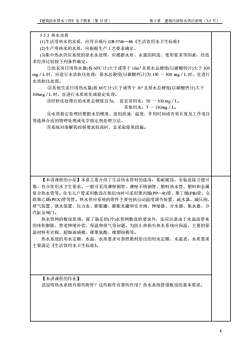

《建筑给水排水工程》电子教案（第 15 讲） 第 5 章 建筑内部热水供应系统（3-5 节） 8 5.5.3 热水水质 (1)生活用热水的水质，应符合现行 GB 5746—86《生活饮用水卫生标准》 (2)生产用热水的水质，应根据生产工艺要求确定。 (3)集中热水供应系统的原水水处理，应根据水质、水量的构造、使用要求等因素，经技 术经济比较按下列条件确定。 ①洗衣房日用热水量(按 60oC 计)大于或等于 10m3 且原水总硬度(以碳酸钙计)大于 300 mg／L 时，应进行水质软化处理；原水总硬度(以碳酸钙计)为 150 一 300 mg／L 时，宜进行 水质软化处理。 ②其他生活日用热水量(按 60℃计)大于或等于 103 且原水总硬度(以碳酸钙计)大于 300mg／L 时，宜进行水质软化或稳定处理。 ③经软化处理后的水质总硬度宜为： 洗衣房用水：50 一 100 mg／L； 其他用水：7 一 150mg／L。 ④水质稳定处理应根据水的硬度、适用流速、温度、作用时间或有效长度及工作电压 等选择合适的物理处理或化学稳定剂处理方法。 ⑤系统对溶解氧控制要求较高时，宜采取除氧措施。 【本讲课程的小结】本讲主要介绍了生活热水管材的选用，要耐腐蚀、安装连接方便可 靠、符合饮用水卫生要求。一般可采用薄壁铜管、薄壁不锈钢管、塑料热水管、塑料和金属 复合热水管等。住宅人户管采用敷设在垫层内时可采用聚丙烯(PP—R)管、聚丁烯(PB)管、交 联聚乙烯(PEX)管等管。热水供应系统的附件主要包括自动温度调节装置、疏水器、减压阀、 排气装置、泄水装置、压力表、膨胀罐、膨胀水罐和安全阀、伸缩器、分水器、集水器、分 汽缸及阀门。 热水管网的敷设原则，除了满足给(冷)水管网敷设的要求外，还应注意由于水温高带来 的体积膨胀、管道伸缩补偿、保温和排气等问题。为防止热损失热水系统应保温，主要的保 温材料有岩棉、超细玻璃棉、硬聚氨酯、橡塑泡棉等。 热水系统的用水定额、水温、水质要求可参照教材给出的用水定额、水温表，水质要求 主要满足《生活饮用水卫生标准》。 【本讲课程的作业】 试说明热水系统有那些附件？这些附件有那些作用？热水系统管道敷设的基本要求
