《建筑给排水工程》课程授课教案（讲稿）第1章 建筑内部给水系统（第1讲：1-2节）

《建筑给水排水工程》电子教案（第1讲）第一章建筑内部给水系统（1-2节）课程名称：建筑给水排水工程第1周，第1讲次摘要了解建筑给水排水工程（绪论）第一章建筑内部给水系统授课题目（章、节）1.1给水系统的分类和组成1.2给水方式本讲目的要求及重点难点：【目的要求】要求学生熟练掌握和运用七种给水方式，弄清给水系统的分类和组成【重点】七种给水方式的特点及适用场所【难点】七种给水方式的灵活应用内容【本讲课程的引入】建筑给水排水工程主要介绍建筑内部给水系统、建筑消防系统、建筑内部排水系统、屋面雨水排水、热水供应、饮水供应、以及居住小区给排水、建筑中水系统、游泳池、水景给排水等建筑给水排水工程的基本理论、设计原则、设计计算方法等方面的知识。是一门专业技术课程，是给排水专业的必修课。一、建筑给排水工程的发展1.发展完善、舒适、便于管理、集中控制、自动化的给排水系统和设备。2.节水、节能，提高水的利用率，发展中水，提高工业用水的循环率。3.水资源市场化，通过市场调节水价。4.开发和使用新材料、新设备、新配件。5.改革施工方法，提高效率；改进设计原理、计算方法，使设计人性化。6.相关政策、法规的不断完善二、学习本课程的要求1.必须掌握：建筑给水排水工程的设计原理、设计计算方法、施工安装方面的基本理论知识以及CA的灵活应用等相关技术。必须有工程流体力学、热工学、物理化学，以及水泵与水泵站、给水工程、污水处理、CAD的使用等相关知识。2.能力要求：能够独立完成建筑给水排水系统的设计方案、设计计算、以及绘制工程设计图。三、建筑给排水工程与室外给排水工程及其它专业的关系1.与室外给排水工程的关系建筑给排水是给排水中不可缺少而又独具特色的组成部分，与城市给排水、工业给排水并列组成完整的给排水体系，见下图：水泵站净水厂二泵站室外管网源污水处理污水泵站排水管网室内给排水由上图可知，建筑给排水工程是室外给水工程的终点，是室外排水工程的起点。室外给排

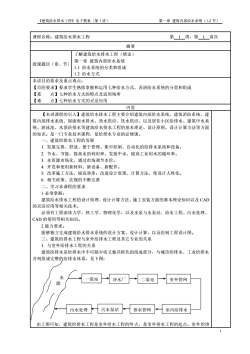

《建筑给水排水工程》电子教案（第 1 讲） 第一章 建筑内部给水系统（1-2 节） 1 课程名称：建筑给水排水工程 第 1 周，第 1 讲次 摘要 授课题目（章、节） 了解建筑给水排水工程（绪论） 第一章 建筑内部给水系统 1.1 给水系统的分类和组成 1.2 给水方式 本讲目的要求及重点难点： 【目的要求】要求学生熟练掌握和运用七种给水方式，弄清给水系统的分类和组成 【重 点】七种给水方式的特点及适用场所 【难 点】七种给水方式的灵活应用 内容 【本讲课程的引入】建筑给水排水工程主要介绍建筑内部给水系统、建筑消防系统、建 筑内部排水系统、屋面雨水排水、热水供应、饮水供应、以及居住小区给排水、建筑中水系 统、游泳池、水景给排水等建筑给水排水工程的基本理论、设计原则、设计计算方法等方面 的知识。是一门专业技术课程，是给排水专业的必修课。 一、建筑给排水工程的发展 1. 发展完善、舒适、便于管理、集中控制、自动化的给排水系统和设备。 2. 节水、节能，提高水的利用率，发展中水，提高工业用水的循环率。 3. 水资源市场化，通过市场调节水价。 4. 开发和使用新材料、新设备、新配件。 5. 改革施工方法，提高效率；改进设计原理、计算方法，使设计人性化。 6. 相关政策、法规的不断完善 二、学习本课程的要求 1.必须掌握： 建筑给水排水工程的设计原理、设计计算方法、施工安装方面的基本理论知识以及 CAD 的灵活应用等相关技术。 必须有工程流体力学、热工学、物理化学，以及水泵与水泵站、给水工程、污水处理、 CAD 的使用等相关知识。 2.能力要求： 能够独立完成建筑给水排水系统的设计方案、设计计算、以及绘制工程设计图。 三、建筑给排水工程与室外给排水工程及其它专业的关系 1. 与室外给排水工程的关系 建筑给排水是给排水中不可缺少而又独具特色的组成部分，与城市给排水、工业给排水 并列组成完整的给排水体系，见下图： 由上图可知，建筑给排水工程是室外给水工程的终点，是室外排水工程的起点。室外给排 一泵站 净水厂 二泵站 室外管网 污水处理 污水泵站 排水管网 室内给排水 水 源

《建筑给水排水工程》电子教案（第1讲）第一章建筑内部给水系统（1-2节）水工程是为室内给排水工程服务的，是为其存在而设置的。室内外给排水工程相互关联、相互影响。因为建筑物其功能本身对室外给水工程提出了相应的水量、水压要求，而室外给水工程的现状，势必影响到室内给水排水系统的选择和布置。需要与供给本身就是一对茅盾，给排水工程技术人员就是要利用自己所学到的知识，掌握的技术解决这一矛盾，从而经济、合理的满足人们生产、生活用水的要求。2.与其他专业的关系建筑给排水工程是建筑物的有机组成部分。它和建筑学、建筑结构、建筑采暖与通风、建筑电气、燃气共同构成可供使用的建筑物整体，在满足人们舒适的卫生条件，促进生产的正常进行和保障人们生命财产的安全方面，建筑给排水起着重要的作用。建筑给排水的完善程度，是建筑物标准等级的重要标志之一。旅游宾馆的星级标准条件按(1)地理位置环境、建筑装修(2)设施设备(3)餐厅、酒吧和厨房（4)公共设施等四大项进行评分。一星级饭店80分：二星级120分；三星级220分：四星级300分；五星级330分。一个现代化的工业与民用建筑，是由建筑、结构、水、暖、电、通讯等有关工程所构成的综合体，建筑给排水工程为其中的一部分，是一个必不可少的专业。在设计中应考虑到与其它专业相互协调、配合。要做到紧密配合，协调一致，这要求工程技术人员不但应熟悉本专业设计原则，同时还要熟悉其他专业的一般性的设计原则。在相互配合中做到既使自已本专业设计合理，又能为其他专业提供便利（如选泵），避免设计中出现不尽合理的问题。【本讲课程的内容】建筑内给水系统的任务：是根据用户对水量和水压的要求，将水由城市管网输送至装置在市内的各种配水龙头、生产机组和消防设备等用水点。1.1建筑内部给水系统的分类和组成1.1.1给水系统的分类1.生活给水系统生活饮用水系统一一与人体直接接触的或饮用的烹饪、饮用、盟洗、洗浴，一一达到饮用水标准。杂用水系统一一冲洗便器、浇地面、冲洗汽车等一一非饮用水标准目前国内通常为节省管道，便于管理将饮用水与杂用水系统合二为一，它所具有的特点是：（1)用水量不均匀；(2)水质达到国家饮用水标准。国家现行的《生活饮用水标准》控制指标主要有四类（1)感官性指标：指人的感觉器官可直接感受的指标，即色、浊度、嗅味、肉眼可见物，达不到这些指标虽不一定对人体造成伤害，但却会让使用者产生厌恶感。(2)化学指标：指水中化学物质的含量，这些物质一般不对人体造成危害，但超标会给生产、生活带来不利影响，如：pH值(6.5~8.5)一一过低会造成腐蚀，过高会徽析出溶解盐和降低氯消毒效果硬度-过高，浪费肥皂（每增加1mg/L，每吨水浪费肥皂12~15克）加热时结垢（锅炉水垢每增加1mm，耗煤量增加2~8%，加热器结垢降低传热条件，管道结垢增加水头损失）铁、锰含量一一超标水呈红褐色，铁锰的化合物沉淀会使洗涤的衣物、器血上产生绣斑。挥发酚超过0.002mg/L，加氯消毒时形成的氯酚，产生异臭锌超过5mg/L，谁会产生涩味。(3)毒理性指标：指有毒有害物质的最高允许标准。超过指标就会引起急性或慢性中毒，如：氟化物一一高引起牙齿斑釉河骨质硬化，含量少引起龋齿氰化物一一超标引起神经衰弱、头痛、血压降低等症状：Hg一一含量过高会危害神经系统、心脏、胃、肠道病；2

《建筑给水排水工程》电子教案（第 1 讲） 第一章 建筑内部给水系统（1-2 节） 2 水工程是为室内给排水工程服务的，是为其存在而设置的。室内外给排水工程相互关联、相 互影响。因为建筑物其功能本身对室外给水工程提出了相应的水量、水压要求，而室外给水 工程的现状，势必影响到室内给水排水系统的选择和布置。需要与供给本身就是一对茅盾， 给排水工程技术人员就是要利用自己所学到的知识，掌握的技术解决这一矛盾，从而经济、 合理的满足人们生产、生活用水的要求。 2. 与其他专业的关系 建筑给排水工程是建筑物的有机组成部分。它和建筑学、建筑结构、建筑采暖与通风、 建筑电气、燃气共同构成可供使用的建筑物整体，在满足人们舒适的卫生条件，促进生产的 正常进行和保障人们生命财产的安全方面，建筑给排水起着重要的作用。建筑给排水的完善 程度，是建筑物标准等级的重要标志之一。旅游宾馆的星级标准条件按(1)地理位置环境、建 筑装修 (2)设施设备 (3)餐厅、酒吧和厨房 (4)公共设施等四大项进行评分。一星级饭店 80 分；二星级 120 分；三星级 220 分；四星级 300 分；五星级 330 分。 一个现代化的工业与民用建筑，是由建筑、结构、水、暖、电、通讯等有关工程所构成 的综合体，建筑给排水工程为其中的一部分，是一个必不可少的专业。在设计中应考虑到与 其它专业相互协调、配合。要做到紧密配合，协调一致，这要求工程技术人员不但应熟悉本 专业设计原则，同时还要熟悉其他专业的一般性的设计原则。在相互配合中做到既使自己本 专业设计合理，又能为其他专业提供便利(如选泵)，避免设计中出现不尽合理的问题。 【本讲课程的内容】 建筑内给水系统的任务：是根据用户对水量和水压的要求，将水由城市管网输送至装置 在市内的各种配水龙头、生产机组和消防设备等用水点。 1.1 建筑内部给水系统的分类和组成 1.1.1 给水系统的分类 1. 生活给水系统 生活饮用水系统——与人体直接接触的或饮用的烹饪、饮用、盥洗、洗浴，——达到饮 用水标准。 杂用水系统 ——冲洗便器、浇地面、冲洗汽车等——非饮用水标准 目前国内通常为节省管道，便于管理将饮用水与杂用水系统合二为一，它所具有的特点 是：(1)用水量不均匀；(2)水质达到国家饮用水标准。 国家现行的《生活饮用水标准》控制指标主要有四类 (1)感官性指标：指人的感觉器官可直接感受的指标，即色、浊度、嗅味、肉眼可见物， 达不到这些指标虽不一定对人体造成伤害，但却会让使用者产生厌恶感。 (2)化学指标：指水中化学物质的含量，这些物质一般不对人体造成危害，但超标会给生 产、生活带来不利影响，如： pH 值(6.5~8.5)——过低会造成腐蚀，过高会徽析出溶解盐和降低氯消毒效果 硬度 ——过高，浪费肥皂(每增加 1mg/L，每吨水浪费肥皂 12~15 克) 加热时结垢(锅炉水垢每增加 1mm，耗煤量增加 2~8%，加热器结垢降低传热 条件，管道结垢增加水头损失) 铁、锰含量 ——超标水呈红褐色，铁锰的化合物沉淀会使洗涤的衣物、器皿上产生 绣斑。 挥发酚超过 0.002mg/L，加氯消毒时形成的氯酚，产生异臭 锌超过 5mg/L，谁会产生涩味。 (3)毒理性指标：指有毒有害物质的最高允许标准。超过指标就会引起急性或慢性中毒， 如：氟化物——高引起牙齿斑釉河骨质硬化，含量少引起龋齿； 氰化物——超标引起神经衰弱、头痛、血压降低等症状； Hg ——含量过高会危害神经系统、心脏、胃、肠道病；

《建筑给水排水工程》电子教案（第1讲）第一章建筑内部给水系统（1-2节）铝一一含量超过规定引起神经和血液系统的病变（4)细菌学指标：间接衡量水指被病菌污染情况的指标，包括a.细菌总数<100个/ml，是反映水体受生活污水或者其他有机物污染程度和水处理效果的指标，超标说明水体污染严重或水处理效果降低。b.大肠菌群数：≤3个/L，本省并非致病菌，但因其数量多，其生存条件与肠道疾病相似，所以用以指示其它病源菌存在的数量。游离余氯：保持一定浓度，可以抑制残存病源菌的再繁殖，并保证水在输送和贮存过程中继续维持消毒效果，再污染的指示信号。2.生产给水系统特点：用水量均匀；水质要求差异大生产给水系统由于各种生产工艺不同，系统的种类繁多，如直流给水系统，循环给水系统，纯水系统。生产给水系统对水量、水质、水压及完全供水的要求要因工艺不同而不同，需要详尽了解生产工艺对水质的要求。3.消防给水系统特点：用水量大：对水质无特殊要求；压力要求高分类：消火拴给水系统：自动喷水灭火系统上述三个系统不一定独立设置，应根据各种用水对水质、水温、水压等具体要求，考虑技术上可行，经济上合理，安全可靠等因素，将其中二种或三种系统合并，形成：生活—一消防给水系统生产—消防给水系统生活—一生产给水系统生活一一生产一一消防给水系统1.1.2给水系统的组成1.引入管：室外给水管网与室内给水管网之间的联络管，也称进户管，见P3，图1.1.1，对工厂、学校区引入管指总进水管。2.水表节点：水表节点是指引入管上装设的水表及其前后设置的闸门、泄水装置的总称。闸门一一关闭管网，以便修理和拆换水表，表前阀为闸阀泄水一一检修时使用旁通管一一设有消火拴的建筑物，因断水可能影响生产的建筑，不允许断水的建筑物如只有一条引入管时，应绕水表装旁通管。水表的安装：应安装在便于检修和读数，不受曝晒、不结冻、不受污染及机械损伤的地方。螺翼式水表前应有8~10倍公称直径的直线段旋翼式水表前后应有300mm直线段，以保证表前水流平稳，计量准确。3.给水管道：水平与垂直干管立管支管（分配管）分支管（配水支管）目前给水管材有：钢管、铸铁管、塑料管和复合管等钢管：焊接钢管耐压、抗振性能好，且单管长，接头少，其重量比铸铁管轻，分镀锌钢管（白铁管）和非镀锌钢管（黑铁管），前者防腐、防锈性能较后者好。有螺纹连接、焊接和法兰连接，镀锌钢管必须用螺纹连接或沟槽式连接。铸铁管：较脆、重量大，但耐腐蚀、经久耐用，价格低。采用承插连接。给水塑料管：有聚氯乙烯管、聚乙烯管、聚丙烯管、聚丁烯管和钢塑复合管等。塑料管具有耐化学腐蚀性能强.水流阻力小，重量轻，运输、安装方便等优点，使用塑料管还可节省钢材，节约能源。钢塑复合管则兼有钢管和塑料管的优点。有螺纹、法兰、焊接和粘接等

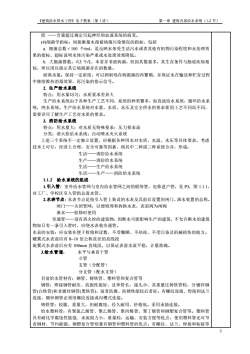

《建筑给水排水工程》电子教案（第 1 讲） 第一章 建筑内部给水系统（1-2 节） 3 铝 ——含量超过规定引起神经和血液系统的病变。 (4)细菌学指标：间接衡量水指被病菌污染情况的指标，包括 a. 细菌总数﹤100 个/ml，是反映水体受生活污水或者其他有机物污染程度和水处理效 果的指标，超标说明水体污染严重或水处理效果降低。 b. 大肠菌群数：≤3 个/L，本省并非致病菌，但因其数量多，其生存条件与肠道疾病相 似，所以用以指示其它病源菌存在的数量。 游离余氯：保持一定浓度，可以抑制残存病源菌的再繁殖，并保证水在输送和贮存过程 中继续维持消毒效果，再污染的指示信号。 2. 生产给水系统 特点：用水量均匀；水质要求差异大 生产给水系统由于各种生产工艺不同，系统的种类繁多，如直流给水系统，循环给水系 统，纯水系统。生产给水系统对水量、水质、水压及完全供水的要求要因工艺不同而不同， 需要详尽了解生产工艺对水质的要求。 3. 消防给水系统 特点：用水量大；对水质无特殊要求；压力要求高 分类：消火拴给水系统；自动喷水灭火系统 上述三个系统不一定独立设置，应根据各种用水对水质、水温、水压等具体要求，考虑 技术上可行，经济上合理，安全可靠等因素，将其中二种或三种系统合并，形成： 生活——消防给水系统 生产——消防给水系统 生活——生产给水系统 生活——生产——消防给水系统 1.1.2 给水系统的组成 1.引入管：室外给水管网与室内给水管网之间的联络管，也称进户管，见 P3，图 1.1.1， 对工厂、学校区引入管指总进水管。 2.水表节点：水表节点是指引入管上装设的水表及其前后设置的闸门、泄水装置的总称。 闸门——关闭管网，以便修理和拆换水表，表前阀为闸阀 泄水——检修时使用 旁通管——设有消火拴的建筑物，因断水可能影响生产的建筑，不允许断水的建筑 物如只有一条引入管时，应绕水表装旁通管。 水表的安装：应安装在便于检修和读数，不受曝晒、不结冻、不受污染及机械损伤的地方。 螺翼式水表前应有 8~10 倍公称直径的直线段 旋翼式水表前后应有 300mm 直线段，以保证表前水流平稳，计量准确。 3.给水管道： 水平与垂直干管 立管 支管（分配管） 分支管（配水支管） 目前给水管材有：钢管、铸铁管、塑料管和复合管等 钢管：焊接钢管耐压、抗振性能好，且单管长，接头少，其重量比铸铁管轻，分镀锌钢 管(白铁管)和非镀锌钢管(黑铁管)，前者防腐、防锈性能较后者好。有螺纹连接、焊接和法兰 连接，镀锌钢管必须用螺纹连接或沟槽式连接。 铸铁管：较脆、重量大，但耐腐蚀、经久耐用，价格低。采用承插连接。 给水塑料管：有聚氯乙烯管、聚乙烯管、聚丙烯管、聚丁烯管和钢塑复合管等。塑料管 具有耐化学腐蚀性能强．水流阻力小，重量轻，运输、安装方便等优点，使用塑料管还可节 省钢材，节约能源。钢塑复合管则兼有钢管和塑料管的优点。有螺纹、法兰、焊接和粘接等

《建筑给水排水工程》电子教案（第1讲）第一章建筑内部给水系统（1-2节）多种方法。埋地给水管道：可用塑料给水管、有衬里的铸铁给水管、经可靠防腐处理的钢管。室内给水管道：可采用塑料给水管、塑料和金属复合管、铜管、不锈钢管及经可靠防腐处理的钢管。聚乙烯的铝塑复合管，除具有塑料管的优点外，还有耐压强度高、耐热、可曲挠和美观优点，可用于连接卫生器具的给水支管。生产和消火栓给水管：一般采用非镀锌钢管或给水铸铁管自动喷水灭火系统的给水管：应采用镀锌钢管或镀锌无缝钢管，以防管道锈蚀堵塞洒水喷头。4.给水附件：各种阀门及水龙头、水锤消除器、过滤器、减压孔板等；消防给水系统附件：水泵接合器、报警阀组、水流指示器、信号阀、末端试水装置等阀门种类：截止阀、闸阀、蝶阀、止回阀、液位控制阀、安全阀等5.配水设施：包括各类卫生器具和用水设备的配水龙头和生产、消防等用水设备等。6.增压和贮水设备室外给水管网的水压或流量经常或间断不足，不能满足室内或建筑小区内给水要求时，应设加压和流量调节装置，如水泵装置、气压给水装置、贮水箱、贮水池、吸水井等。7.计量仪表：指水表、流量表、压力计、温度计和水位计等。1.2给水方式1.2.1给水方式的基本形式给水方式即为给水方案，它与建筑物的高度、性质、用水安全性、是否设消防给水、室外给水管网所能提供的水量及水压等因素有关，最终取决于室内给水系统所需总水压H和室外管网所具有的资用水头（服务水头）HO之间的关系。H一一室内给水系统所需总水压HO一一室外管网所具有的资用水头给水方式有许多种，介绍几种基本方式，在工程中可根据实际情况采用一种或几种，综合组成所需要的形式。1.直接给水方式适用范围：室外管网压力、水量在一天的时间内均能满足室内用水需要，HO>H。供水方式：室外管网与室内管网直接相连，利用室外管网水压直接工作。特点：系统简单，安装维护可靠，充分利用室外管网压力，内部无贮水设备，外停内停。产工十工-配水龙头产Y立管产F阀门-H水平干管一泄水管水表进户管图1.2.1直接给水方式+

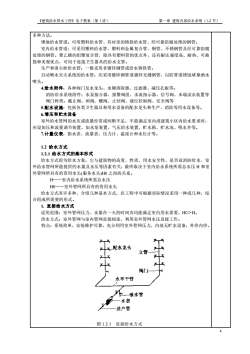

《建筑给水排水工程》电子教案（第 1 讲） 第一章 建筑内部给水系统（1-2 节） 4 多种方法。 埋地给水管道：可用塑料给水管、有衬里的铸铁给水管、经可靠防腐处理的钢管。 室内给水管道：可采用塑料给水管、塑料和金属复合管、铜管、不锈钢管及经可靠防腐 处理的钢管。聚乙烯的铝塑复合管，除具有塑料管的优点外，还有耐压强度高、耐热、可曲 挠和美观优点，可用于连接卫生器具的给水支管。 生产和消火栓给水管：一般采用非镀锌钢管或给水铸铁管。 自动喷水灭火系统的给水管：应采用镀锌钢管或镀锌无缝钢管，以防管道锈蚀堵塞洒水 喷头。 4.给水附件：各种阀门及水龙头、水锤消除器、过滤器、减压孔板等； 消防给水系统附件：水泵接合器、报警阀组、水流指示器、信号阀、末端试水装置等 阀门种类：截止阀、闸阀、蝶阀、止回阀、液位控制阀、安全阀等 5.配水设施：包括各类卫生器具和用水设备的配水龙头和生产、消防等用水设备等。 6.增压和贮水设备 室外给水管网的水压或流量经常或间断不足，不能满足室内或建筑小区内给水要求时， 应设加压和流量调节装置，如水泵装置、气压给水装置、贮水箱、贮水池、吸水井等。 7.计量仪表：指水表、流量表、压力计、温度计和水位计等。 1.2 给水方式 1.2.1 给水方式的基本形式 给水方式即为给水方案，它与建筑物的高度、性质、用水安全性、是否设消防给水、室 外给水管网所能提供的水量及水压等因素有关，最终取决于室内给水系统所需总水压 H 和室 外管网所具有的资用水头(服务水头)H0 之间的关系。 H——室内给水系统所需总水压 H0——室外管网所具有的资用水头 给水方式有许多种，介绍几种基本方式，在工程中可根据实际情况采用一种或几种，综 合组成所需要的形式。 1. 直接给水方式 适用范围：室外管网压力、水量在一天的时间内均能满足室内用水需要，H0＞H。 供水方式：室外管网与室内管网直接相连，利用室外管网水压直接工作。 特点：系统简单，安装维护可靠，充分利用室外管网压力，内部无贮水设备，外停内停。 图 1.2.1 直接给水方式

《建筑给水排水工程》电子教案（第1讲）第一章建筑内部给水系统（1-2节）2.设水箱的给水方式水箱水箱ToM网!7T11A工LsTH工中工FLTr山H大闯门T,中配水龙头泄水管crFT二泄水管止回阀水表水表(a)(b)图1.2.2设水箱的给水方式适用：室外管网水压周期性不足，一天内大部分时间能满足需要，仅在用水高峰时，由于水量的增加，而使市政管网压力降低，不能保证建筑上层的用水时。供水方式：室内外管道直接相连，屋顶加设水箱，室外管网压力充足时（夜间)向水箱充水：当室外管网压力不足时（白天），由水箱供室内用水。特点：①节能②无需设管理人员③减轻市政管网高峰负荷（众多屋顶水箱，总容量很大，起到调节作用）④屋顶造型不美观③水箱水质易污染。注意：①采用该方式，应掌握室外供水的流量及压力变化情况，及室内建筑物内用水情况，以保证水箱容积能满足供水压力时，建筑内用水的需要。②仅适用于用水量不大，水压力不足时间不很长的建筑。V不大于20m33.设水泵的供水方式FXy工T产工HT+工工玉LH工工+5升HH工,V中H工文中工IH2工Z工?rT升工中十升TA6Mat树门Vo水表、水泵一旁通管回阀ONA正回度批水管水泵 -水表忙水池引人管(h)(a)图1.2.3水泵给水方式1)恒速泵适用：室外管网压力经常不满足要求，室内用水量大且均匀，多用于生产给水。2)变频调速泵供水适用：当建筑物内用水量大且用水不均匀时，可采用变频调速供水方式5

《建筑给水排水工程》电子教案（第 1 讲） 第一章 建筑内部给水系统（1-2 节） 5 2. 设水箱的给水方式 图 1.2.2 设水箱的给水方式 适用：室外管网水压周期性不足，一天内大部分时间能满足需要，仅在用水高峰时，由 于水量的增加，而使市政管网压力降低，不能保证建筑上层的用水时。 供水方式：室内外管道直接相连，屋顶加设水箱，室外管网压力充足时(夜间)向水箱充 水；当室外管网压力不足时(白天)，由水箱供室内用水。 特点：①节能 ②无需设管理人员 ③减轻市政管网高峰负荷(众多屋顶水箱，总容量很大， 起到调节作用) ④屋顶造型不美观 ⑤水箱水质易污染。 注意：①采用该方式，应掌握室外供水的流量及压力变化情况，及室内建筑物内用水情 况，以保证水箱容积能满足供水压力时，建筑内用水的需要。 ②仅适用于用水量不大，水压力不足时间不很长的建筑。V 不大于 20m3 3. 设水泵的供水方式 图 1.2.3 水泵给水方式 1)恒速泵 适用：室外管网压力经常不满足要求，室内用水量大且均匀，多用于生产给水。 2)变频调速泵供水 适用：当建筑物内用水量大且用水不均匀时，可采用变频调速供水方式

《建筑给水排水工程》电子教案（第1讲）第一章建筑内部给水系统（1-2节）特点：变负荷运行，节省减少能量浪费，不需设调节水箱。4.设水泵-水箱联合的给水方式T0H屋顶水箱TI配水工龙山工头工工F水平于管H++水池、乙阀门IJN空Pe水泵H水表泄水管图1.2.4水泵水箱联合给水方式适用：室外管网压力经常不足且室内用水又不很均匀的供水方式，水箱充满后，由水箱供水，以保证用水。特点：水泵及时向水箱充水，使水箱容积减小，又由于水箱的调节作用，使水泵工作状态稳定，可以使其在高效率下工作，同时水箱的调节，可以延时供水，供水压力稳定，可以在水箱上设置液体继电器，使水泵启闭自动化。5.气压给水方式2H配HE水龙头工U立、管TT7iIL!R310文文SZ!至2QOM文T图1.2.5气压给水方式适用：外网水压不能满足所需水压，用水不均匀，且不宜设水箱时采用。特点：供水可靠，无高位水箱，但水泵效率低、耗能多6

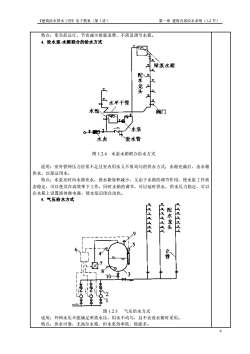

《建筑给水排水工程》电子教案（第 1 讲） 第一章 建筑内部给水系统（1-2 节） 6 特点：变负荷运行，节省减少能量浪费，不需设调节水箱。 4. 设水泵-水箱联合的给水方式 图 1.2.4 水泵水箱联合给水方式 适用：室外管网压力经常不足且室内用水又不很均匀的供水方式，水箱充满后，由水箱 供水，以保证用水。 特点：水泵及时向水箱充水，使水箱容积减小，又由于水箱的调节作用，使水泵工作状 态稳定，可以使其在高效率下工作，同时水箱的调节，可以延时供水，供水压力稳定，可以 在水箱上设置液体继电器，使水泵启闭自动化。 5. 气压给水方式 图 1.2.5 气压给水方式 适用：外网水压不能满足所需水压，用水不均匀，且不宜设水箱时采用。 特点：供水可靠，无高位水箱，但水泵效率低、耗能多

《建筑给水排水工程》电子教案（第1讲）第一章建筑内部给水系统（1-2节）6.分区给水方式浮球液位器浮球阀M止回阀TH室外给水管网水压线ELE-HH.工E配长水龙-浮球阀工A头工工F生活泵阀门水表HHH内财水池止回阀泄水管图1.2.6分区给水方式适用：供水压力只能满足建筑下层供水要求时采用。特点：可以充分利用外网压力，供水安全，但投资较大，维护复杂。高层建筑中常见的几种分区给水方式：I）无水箱分区给水方式CLEFEr卢7产工H,工HHC1工HCH工产正工HTEE工.H1AA（c）减压阀减压分区给水方式(b）水泵串联分区给水方式(a)水象并列分区给水方式图1.2.7.1水泵分区给水方式（无水箱）优点：节省了建筑物的使用面积；设备集中布置，便于维护管理：能量浪费较少缺点：水泵型号及数量较多、投资较大，水压的稳定性也较差。II）有水箱的串联分区给水方式优点：不浪费动力，设计及管道比较简单，投资省。缺点：（1）水泵分散布置，占地面积较多；（2）振动及噪音干扰比较大：（3）水箱容积较大，增加了结构负荷和建筑造价：（4）上区供水受到下区的限制。7

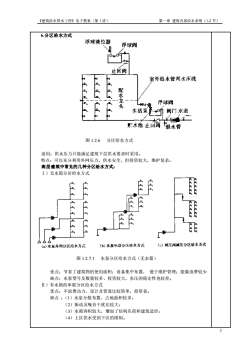

《建筑给水排水工程》电子教案（第 1 讲） 第一章 建筑内部给水系统（1-2 节） 7 6.分区给水方式 图 1.2.6 分区给水方式 适用：供水压力只能满足建筑下层供水要求时采用。 特点：可以充分利用外网压力，供水安全，但投资较大，维护复杂。 高层建筑中常见的几种分区给水方式： Ⅰ）无水箱分区给水方式 图 1.2.7.1 水泵分区给水方式（无水箱） 优点：节省了建筑物的使用面积；设备集中布置， 便于维护管理；能量浪费较少 缺点：水泵型号及数量较多、投资较大，水压的稳定性也较差。 Ⅱ）有水箱的串联分区给水方式 优点：不浪费动力，设计及管道比较简单，投资省。 缺点 ：（1）水泵分散布置，占地面积较多； （2）振动及噪音干扰比较大； （3）水箱容积较大，增加了结构负荷和建筑造价； （4）上区供水受到下区的限制

《建筑给水排水工程》电子教案（第1讲）第一章建筑内部给水系统（1-2节）Ⅲ区T口区1I区低区食图1.2.7.2有水箱的串联分区给水方式II）有水箱的并联分区单管给水方式优点：供水可靠，管道较短，型号统一，数量较少，维修方便，投资较省。缺点：能量浪费较大，若发生事故，断水影响范围大Ⅲ区6二Ⅱ区M中I区低区空图1.2.7.3有水箱的并联分区单管给水方式0

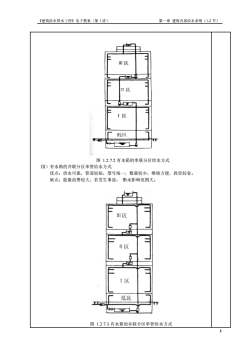

《建筑给水排水工程》电子教案（第 1 讲） 第一章 建筑内部给水系统（1-2 节） 8 图 1.2.7.2 有水箱的串联分区给水方式 Ⅲ）有水箱的并联分区单管给水方式 优点：供水可靠，管道较短，型号统一，数量较少，维修方便，投资较省。 缺点：能量浪费较大，若发生事故， 断水影响范围大。 图 1.2.7.3 有水箱的并联分区单管给水方式

《建筑给水排水工程》电子教案（第1讲）第一章建筑内部给水系统（1-2节）IV）有水箱的并联分区平行给水方式优点：效率高，管理方便，供水安全。缺点；水泵型号较多，管线较ⅢI区Ⅱ区I区低区3图1.2.7.4有水箱的并联分区平行给水方式V）有水箱的减压给水方式优点：水泵型号统一，台数少，设备集中，便于管理，投资较省。缺点：水箱容积大，增加了建筑的结构负荷；下区供水受上区的限制，；下区供水压力损失大，能耗多。-ⅢI区区KT区低区图1.2.7.4有水箱的减压给水方式9

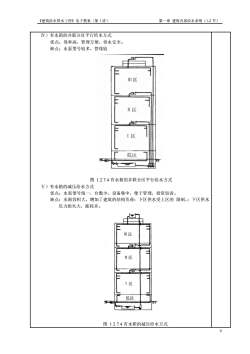

《建筑给水排水工程》电子教案（第 1 讲） 第一章 建筑内部给水系统（1-2 节） 9 Ⅳ）有水箱的并联分区平行给水方式 优点：效率高，管理方便，供水安全。 缺点；水泵型号较多，管线较 图 1.2.7.4 有水箱的并联分区平行给水方式 Ⅴ）有水箱的减压给水方式 优点：水泵型号统一，台数少，设备集中，便于管理，投资较省。 缺点：水箱容积大，增加了建筑的结构负荷；下区供水受上区的 限制，；下区供水 压力损失大，能耗多。 图 1.2.7.4 有水箱的减压给水方式

《建筑给水排水工程》电子教案（第1讲）第一章建筑内部给水系统（1-2节）7.分质给水方式适用：小区中水回用等特点：根据不同用途所需的不同水质，设置独立的给水系统的建筑供水。杂给饮给用水用水水系水系统统3入室外排水管道室外给水管网水处理设施图1.2.8分质给水方式1—生活度水；2生活污水；3一杂用水1.2.2给水方式划分原则（1）尽量利用外部给水管网的水压直接供水。(2）除高层建筑和消防要求较高的大型公共建筑和工业建筑外，一般倩况下消防给水系统宜与生活或生产给水系统共用一个系统，但应注意生活给水管道水质不能被污染。(3)生活给水系统中，卫生器具给水配件承受的最大工作压力不得大于0.60MPa。各分区最低卫生器具配水点的静水压力不宜大于0.45MPa(特殊情况下不宜大于0.55MPa)，水压大于0.35MPa的入户管(或配水横管)宜设减压或调压设施。一般最低处卫生器具给水配件的静水压力应控制在以下数值范围：1)旅馆、招待所、宾馆、住宅、医院等晚间有人住宿和停留的建筑，应为0.30~0.35MPa2)办公楼、教学楼、商业楼等晚问无人住宿和停留的建筑，应为0.35~0.45MPa；（4)生产给水系统的最大静水压力应根据工艺要求、用水设备、管道材料、管道配件、附件、仪表等工作压力确定。(5)消火栓给水系统最低处消火栓的最大静水压力不应大于0.8MPa，当超过0.5MPa时应采取减压措施。(6)自动喷水灭火系统管网的工作压力不应大于1.2MPa，最低喷头处的最大静水压力不应大于1.0MPa，其竖向分区按最低喷头处最大静水压力不大于0.80MPa进行控制，若超过0.80MPa，则应采取减压限流装置。【本讲课程的小结】本讲主要阐述了建筑内部给水系统的分类、组成以及给水方式。给水系统分为：生活给水系统、生产给水系统、消防给水系统以及合并共用系统；其组成一般由引入管、给水管道、给水附件、给水设备、配水设施和计量仪表等组成：尤为重要的是七种给水方式及其划分原则，这七种给水方式分别是：直接给水方式、设水箱的给水方式、设水泵的给水方式、设水泵-水箱联合的给水方式、气压给水方式、分区给水方式和分质给水方式。选择给水方式时要要从技术、经济及社会环境因素三方面考虑，保证供水安全可靠、节水节能环保、管理方便、投资合理、并且不影响建筑、结构、外观等，而且施工简单尽量利用外部管网的水压，再满足建筑配水设施的最小和最大水压。【本讲课程的作业】拟建8层办公楼，层高3.0m，首层地面标高土0.000，室外地面标高为-0.300，室外市政给水管中心标高为-1.400,所能提供的最小压力为180KPa，试选用合理的给水方式并绘出给水系统示意图，10

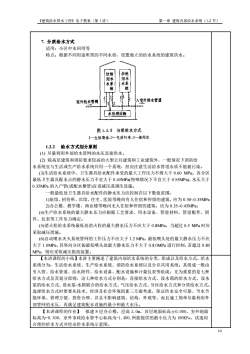

《建筑给水排水工程》电子教案（第 1 讲） 第一章 建筑内部给水系统（1-2 节） 10 7. 分质给水方式 适用：小区中水回用等 特点：根据不同用途所需的不同水质，设置独立的给水系统的建筑供水。 1.2.2 给水方式划分原则 (1) 尽量利用外部给水管网的水压直接供水。 (2) 除高层建筑和消防要求较高的大型公共建筑和工业建筑外，一般倩况下消防给 水系统宜与生活或生产给水系统共用一个系统，但应注意生活给水管道水质不能被污染。 (3)生活给水系统中，卫生器具给水配件承受的最大工作压力不得大于 0.60 MPa。各分区 最低卫生器具配水点的静水压力不宜大于 0.45MPa(特殊情况下不宜大于 0.55MPa)，水压大于 0.35MPa 的入户管(或配水横管)宜设减压或调压设施。 一般最低处卫生器具给水配件的静水压力应控制在以下数值范围： 1)旅馆、招待所、宾馆、住宅、医院等晚间有人住宿和停留的建筑，应为 0.30~0.35MPa 2)办公楼、教学楼、商业楼等晚问无人住宿和停留的建筑，应为 0.35~0.45MPa； (4)生产给水系统的最大静水压力应根据工艺要求、用水设备、管道材料、管道配件、附 件、仪表等工作压力确定。 (5)消火栓给水系统最低处消火栓的最大静水压力不应大于 0.8MPa，当超过 0.5 MPa 时应 采取减压措施。 (6)自动喷水灭火系统管网的工作压力不应大于 1.2 MPa，最低喷头处的最大静水压力不应 大于 1.0MPa，其竖向分区按最低喷头处最大静水压力不大于 0.8 0MPa 进行控制，若超过 0.80 MPa，则应采取减压限流装置。 【本讲课程的小结】本讲主要阐述了建筑内部给水系统的分类、组成以及给水方式。给水 系统分为：生活给水系统、生产给水系统、消防给水系统以及合并共用系统；其组成一般由 引入管、给水管道、给水附件、给水设备、配水设施和计量仪表等组成；尤为重要的是七种 给水方式及其划分原则，这七种给水方式分别是：直接给水方式、设水箱的给水方式、设水 泵的给水方式、设水泵-水箱联合的给水方式、气压给水方式、分区给水方式和分质给水方式。 选择给水方式时要要从技术、经济及社会环境因素三方面考虑，保证供水安全可靠、节水节 能环保、管理方便、投资合理、并且不影响建筑、结构、外观等，而且施工简单尽量利用外 部管网的水压，再满足建筑配水设施的最小和最大水压。 【本讲课程的作业】 拟建 8 层办公楼，层高 3.0m，首层地面标高±0.000，室外地面 标高为-0.300，室外市政给水管中心标高为-1.400,所能提供的最小压力为 180KPa，试选用 合理的给水方式并绘出给水系统示意图
