《建筑给排水工程》课程授课教案（讲稿）第1章 建筑内部给水系统（第3讲：6-7节）

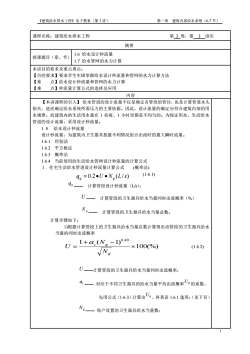

《建筑给水排水工程》电子教案（第3讲）第一章建筑内部给水系统（6-7节）课程名称：建筑给水排水工程第3周，第3讲次摘要1.6给水设计秒流量授课题目（章、节）1.7给水管网的水力计算本讲目的要求及重点难点：【自的要求】要求学生牢固掌握给水设计秒流量和管网的水力计算方法【重点】给水设计秒流量和管网的水力计算【难点】秒流量计算公式的选择及应用内容【本讲课程的引入】给水管道的设计流量不仅是确定各管段的管径，也是计算管道水头损失，进而确定给水系统所需压力的主要依据。因此，设计流量的确定应符合建筑内部的用水规律。而建筑内的生活用水量在1昼夜、1小时里都是不均匀的。为保证用水，生活给水管道的设计流量，采用设计秒流量。1.6给水设计秒流量设计秒流量：为建筑内卫生器具按最不利情况组合出流时的最大瞬时流量，1.6.1经验法1.6.2平方根法1.6.3概率法1.6.4当前使用的生活给水管网设计秒流量的计算公式1住宅生活给水管道设计秒流量计算公式（概率法）(1.6.1)qg =0.2.U.N,(L/s)qg—计算管段设计秒流量（L/s);U——计算管段的卫生器具给水当量同时出流概率（%）Ng计算管段的卫生器具给水当量总数。计算步骤如下：1)根据计算管段上的卫生器具给水当量总数计算得出该管段的卫生器具给水当量的同时出流概率1 +α,(N。 - 1)0.49U-×100(%)(1.6.2)JNgU——计算管段的卫生器具给水当量同时出流概率；α。——对应于不同卫生器具的给水当量平均出流概率的系数，先用公式（1.6.3）计算出00，再查表1.6.1选用：（见下页）Ng—每户设置的卫生器具给水当量数；

《建筑给水排水工程》电子教案（第 3 讲） 第一章 建筑内部给水系统（6-7 节） 1 课程名称：建筑给水排水工程 第 3 周，第 3 讲次 摘要 授课题目（章、节） 1.6 给水设计秒流量 1.7 给水管网的水力计算 本讲目的要求及重点难点： 【目的要求】要求学生牢固掌握给水设计秒流量和管网的水力计算方法 【重 点】给水设计秒流量和管网的水力计算 【难 点】秒流量计算公式的选择及应用 内容 【本讲课程的引入】 给水管道的设计流量不仅是确定各管段的管径，也是计算管道水头 损失，进而确定给水系统所需压力的主要依据。因此，设计流量的确定应符合建筑内部的用 水规律。而建筑内的生活用水量在 1 昼夜、1 小时里都是不均匀的。为保证用水，生活给水 管道的设计流量，采用设计秒流量。 1.６ 给水设计秒流量 设计秒流量：为建筑内卫生器具按最不利情况组合出流时的最大瞬时流量。 1.6.1 经验法 1.6.2 平方根法 1.6.3 概率法 1.6.4 当前使用的生活给水管网设计秒流量的计算公式 １. 住宅生活给水管道设计秒流量计算公式 (概率法) (1.6.1) g q —— 计算管段设计秒流量（L/s）； U —— 计算管段的卫生器具给水当量同时出流概率（%） Ng —— 计算管段的卫生器具给水当量总数。 计算步骤如下： 1)根据计算管段上的卫生器具给水当量总数计算得出该管段的卫生器具给水 当量的同时出流概率 (1.6.2) U ——计算管段的卫生器具给水当量同时出流概率； c a —— 对应于不同卫生器具的给水当量平均出流概率 U0 的系数， 先用公式（1.6.3）计算出 U0 ，再查表 1.6.1 选用；（见下页） Ng —— 每户设置的卫生器具给水当量数； q 0.2 U N (L /s) g g = • • 100(%) 1 ( 1) 0.49  + − = g c g N N U 

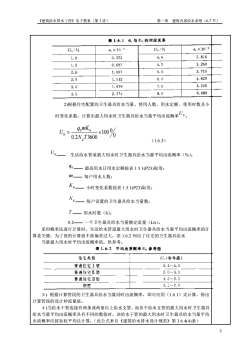

第一章建筑内部给水系统（6-7节）《建筑给水排水工程》电子教案（第3讲）表1.6.1α。与U。的对应关系U./%α,×10-2U./%a.x1022.8164. 00.3231. 04.53.2631.50.6973.7155. 01.0972.04.6291.5126. 02. 55.5557.03. 01.9396.4898. 03.52.3742)根据住宅配置的卫生器具给水当量、使用人数、用水定额、使用时数及小时变化系数，计算出最大用水时卫生器具给水当量平均出流概率U。qomK,x100%U. =-0.2N.T3600(1.6.3)U。生活给水管道最大用水时卫生器具给水当量平均出流概率（%）：qo-最高用水日用水定额按表1.5.1(P23)取用：m.一每户用水人数；Kh一小时变化系数按表1.5.1(P23)取用：N.一每户设置的卫生器具给水当量数；T——用水时数(h);0.2一个卫生器具给水当量额定流量（L/s）。采用概率法进行计算时，生活给水管道最大用水时卫生器具给水当量平均出流概率的计算是关键，为了使的计算值不致偏差过大，表1.6.2列出了住宅的卫生器具给水当量最大用水时平均出流概率值，供参考。表1.6.2平均出流概率U。参考值住宅类型U.（参考值）:3. 4~4. 5普通住宅I型2.0~3.5普通住宅Ⅱ型普通住宅Ⅱ型1.5~2.51.5~2.0别墅3）根据计算管段的卫生器具给水当量同时出流概率，即可应用（1.6.1）式计算，得出计算管段的设计秒流量值。4）当给水干管连接有两条或两条以上给水支管，而各个给水支管的最大用水时卫生器具给水当量平均出流概率具有不同的数值时，该给水干管的最大用水时卫生器具给水当量平均出流概率应按加权平均法计算：（此公式来自《建筑给水排水设计规范》第3.6.4(4)条）2

《建筑给水排水工程》电子教案（第 3 讲） 第一章 建筑内部给水系统（6-7 节） 2 2)根据住宅配置的卫生器具给水当量、使用人数、用水定额、使用时数及小 时变化系数，计算出最大用水时卫生器具给水当量平均出流概率 U0 ： 0 0 100 0.2 3600 0 0 =  N T q mK U g h （1.6.3） U0—— 生活给水管道最大用水时卫生器具给水当量平均出流概率（%）； 0 q —— 最高用水日用水定额按表 1.5.1(P23)取用； m—— 每户用水人数； Kh —— 小时变化系数按表 1.5.1(P23)取用； Ng —— 每户设置的卫生器具给水当量数； T —— 用水时数（h）； 0.2—— 一个卫生器具给水当量额定流量（L/s）。 采用概率法进行计算时，生活给水管道最大用水时卫生器具给水当量平均出流概率的计 算是关键，为了使的计算值不致偏差过大，表 1.6.2 列出了住宅的卫生器具给水 当量最大用水时平均出流概率值，供参考。 ３) 根据计算管段的卫生器具给水当量同时出流概率，即可应用（1.6.1）式计算，得出 计算管段的设计秒流量值。 ４)当给水干管连接有两条或两条以上给水支管，而各个给水支管的最大用水时卫生器具 给水当量平均出流概率具有不同的数值时，该给水干管的最大用水时卫生器具给水当量平均 出流概率应按加权平均法计算：（此公式来自《建筑给水排水设计规范》第 3.6.4(4)条）

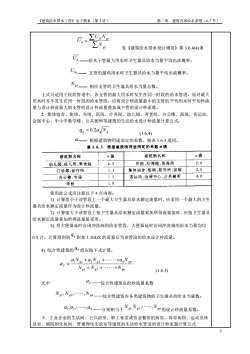

《建筑给水排水工程》电子教案（第3讲）第一章建筑内部给水系统（6-7节）U.-ZUoNZNVgi见《建筑给水排水设计规范》第3.6.4(4)条J。—给水干管最大用水时卫生器具给水当量平均出流概率；Uo—支管的最高用水时卫生器具给水当量平均出流概率；Ng——相应支管的卫生器具给水当量总数。上式只适用于枝状管道中，各支管的最大用水时发生在同一时段的给水管道。而对最大用水时并不发生在同一时段的给水管段，应将设计秒流量最小的支管的平均用水时平均秒流量与设计秒流量大的支管的设计秒流量叠加成于管的设计秒流量。2.集体宿舍、旅馆、宾馆、医院、疗养院、幼儿园、养老院、办公楼、商场、客运站、会展中心、中小学教学楼、公共厕所等建筑的生活给水设计秒流量计算公式：qg=0.2a/N(1.6.4)a—根据建筑物用途而定的系数，按表1.6.3选用。表1.6.3根据建筑物用途而定的系数α值α值α值建筑物名称建筑物名称2.01.2医院、疗养院、休养所幼儿园、托儿所、养老院2.51. 4集体宿舍、旅馆、招待所、宾馆门诊部、诊疗所3. 01. 5客运站、会展中心、公共厕所办公楼、市场1. 8学校使用此公式应注意以下4点内容：1）计算值小于该管段上一个最大卫生器具给水额定流量时，应采用一个最大的卫生器具给水额定流量作为设计秒流量。2）计算值大于该管段上按卫生器具给水额定流量累加所得流量值时，应按卫生器具给水额定流量累加所得流量值采用。3）有大便器延时自闭冲洗阀的给水管段，大便器延时自闭冲洗阀的给水当量均以0.5计，计算得到的98附加1.10L/S的流量后为该管段的给水设计秒流量。4）综合性建筑的^z值应按下式计算：a,Ng+a,Ng2+......+anN.az=Ngt +Ng2 +...+N.(1.6.5)az——综合性建筑总的秒流量系数式中N.i,Ng.,N.—综合性建筑内各类建筑物的卫生器具的给水当量数；N..N.?.g2...",Na,a...",an一分别相当于8"的设计秒流量系数。3：工业企业的生活间、公共浴室、职工食堂或营业餐馆的厨房、体育场馆、运动员休息室、剧院的化妆间、普通理化实验室等建筑的生活给水管道的设计秒流量计算公式

《建筑给水排水工程》电子教案（第 3 讲） 第一章 建筑内部给水系统（6-7 节） 3 gi i gi N U N U   = 0 0 见《建筑给水排水设计规范》第 3.6.4(4)条 U0 ——给水干管最大用水时卫生器具给水当量平均出流概率； U0i —— 支管的最高用水时卫生器具给水当量平均出流概率； Ngi —— 相应支管的卫生器具给水当量总数。 上式只适用于枝状管道中，各支管的最大用水时发生在同一时段的给水管道。而对最大 用水时并不发生在同一时段的给水管段，应将设计秒流量最小的支管的平均用水时平均秒流 量与设计秒流量大的支管的设计秒流量叠加成干管的设计秒流量。 2. 集体宿舍、旅馆、宾馆、医院、疗养院、幼儿园、养老院、办公楼、商场、客运站、 会展中心、中小学教学楼、公共厕所等建筑的生活给水设计秒流量计算公式： qg 2a Ng = 0. (1.6.4) a—— 根据建筑物用途而定的系数，按表 1.6.3 选用。 使用此公式应注意以下４点内容： 1) 计算值小于该管段上一个最大卫生器具给水额定流量时，应采用一个最大的卫生 器具给水额定流量作为设计秒流量。 2) 计算值大于该管段上按卫生器具给水额定流量累加所得流量值时，应按卫生器具 给水额定流量累加所得流量值采用。 3) 有大便器延时自闭冲洗阀的给水管段，大便器延时自闭冲洗阀的给水当量均以 0.5 计，计算得到的 g q 附加 1.10L/S 的流量后为该管段的给水设计秒流量。 4) 综合性建筑的 Z a 值应按下式计算： g g gn g g n gn Z N N N a N a N a N a + +  + + +  + = 1 2 1 1 2 2 (1.6.5) 式中 Z a ——综合性建筑总的秒流量系数 Ng Ng Ngn , , , 1 2  ——综合性建筑内各类建筑物的卫生器具的给水当量数； a a an , , , 1 2  ——分别相当于 Ng Ng Ngn , , 1, 2  的设计秒流量系数。 ３. 工业企业的生活间、公共浴室、职工食堂或营业餐馆的厨房、体育场馆、运动员休 息室、剧院的化妆间、普通理化实验室等建筑的生活给水管道的设计秒流量计算公式

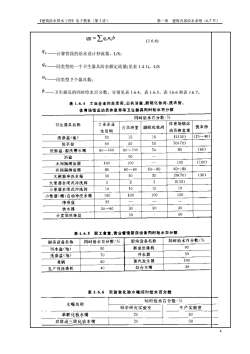

《建筑给水排水工程》电子教案（第3讲）第一章建筑内部给水系统（6-7节）qg =Zqongb(1.6.6)9g—一计算管段的给水设计秒流量，L/S9o—一同类型的一个卫生器具给水额定流量(见表1.4.1)，L/Sno.一同类型卫个器具数；b——卫生器反的同时给水百分数，分别见表1.6.4、表1.6.5、表1.6.6和表1.6.7。表1.6.4工业企业的生活间、公共浴室、剧院化妆间、洗衣房、体育场馆运动员休息室等卫生器具同时给水百分数同时给水百分数/%体育场馆运工业企业卫生器具名称洗衣房公共浴室刷院化妆间动员休息室生活间(25~40)151515(30)33洗涤盆（池）505050(70)50洗手盆80(60)5060~10060~100洗脸盆、盛洗槽水嘴50"-"浴盆(100)100100100无间隔淋浴器I60~808060~8060~80有间隔淋浴器202020(70)(30)30大便器冲洗水箱22(15)22大便器自闭式冲洗阀10101010小便器自闭式冲洗阀100100100100小便器（槽）自动冲洗水箱一I33-净身盆30303030~60饮水器5050-小卖部洗涤盆表1.6.5职工食堂、营业餐馆厨房设备同时给水百分数同时给水百分数/%同时给水百分数/%厨房设备名称厨房设备名称9050器皿洗涤机污水盆（池）50开水器70洗涤盆（池）100蒸汽发生器60煮锅30灶台水嘴40生产性洗涤机表1.6.6实验室化验水嘴同时给水百分数同时给水百分数！%水嘴名称牛产实验室科学研究实验室2030单联化验水嘴5030双联或兰联化验水嘴4

《建筑给水排水工程》电子教案（第 3 讲） 第一章 建筑内部给水系统（6-7 节） 4 qg = q0n0b (1.6.6) g q ——计算管段的给水设计秒流量，L/S； 0 q ——同类型的一个卫生器具给水额定流量(见表 1.4.1)，L/S 0 n ——同类型卫个器具数； b ——卫生器反的同时给水百分数，分别见表 1.6.4、表 1.6.5、表 1.6.6 和表 1.6.7

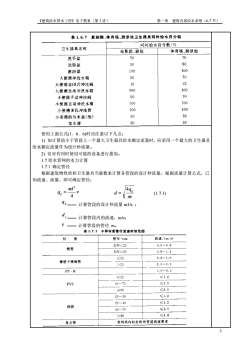

第一章建筑内部给水系统（6-7节）《建筑给水排水工程》电子教案（第3讲）表1.6.7影剧院、体育场、游泳池卫生器具同时给水百分数同时给水百分数/%卫生器具名称电影院、剧院体育场、游泳池7050洗手盆8050洗脸盆100100淋浴器7050大便器冲洗水箱1510大便器自闭式冲洗阀100100人便模自动冲洗水箱7050小便器手动冲洗阀100100小便器自动冲洗水箱100100小便槽多孔冲洗管5050小卖部的污水盆（池）3030饮水器使用上面公式(1.6.6)时应注意以下几点：1）如计算值小于管段上一个最大卫生器具给水额定流量时，应采用一个最大的卫生器具给水额定流量作为设汁秒流量。2）仅对有同时使用可能的设备进行叠加。1.7给水管网的水力计算1.7.1确定管径根据建筑物性质和卫生器具当量数来计算各管段的设计秒流量，根据流量计算公式，已知流速、流量，即可确定管径：Td24q:Vqg=d:(1.7.1)4元qg_计算管段的设计秒流量m3/s：di一计算管段内的流速，m/s；4一计算管段的管径m。表1.7.1不同材质管径流速控制范围材质流速/(m/s)管径/mm0.6~0.8DN25铜苷0.8~1.5DN>25250.8~1.0薄壁不锈钢管1. 0~1. 5>251.0~1.5PP- R<1.2≤32<1.540~73PVC≥90≤2.0≤1.015~20≤1.225~40钢管<1.550~701.8≥80参照其内村材料的管道流速要求复合管5

《建筑给水排水工程》电子教案（第 3 讲） 第一章 建筑内部给水系统（6-7 节） 5 使用上面公式(1．6．6)时应注意以下几点： 1) 如计算值小于管段上一个最大卫生器具给水额定流量时，应采用一个最大的卫生器具 给水额定流量作为设汁秒流量。 2) 仅对有同时使用可能的设备进行叠加。 1.7 给水管网的水力计算 1.7.1 确定管径 根据建筑物性质和卫生器具当量数来计算各管段的设计秒流量，根据流量计算公式，已 知流速、流量，即可确定管径： (1.7.1) g q —— 计算管段的设计秒流量 m3/s ； j d —— 计算管段内的流速，m/s； v —— 计算管段的管径 m。 v d qg 4 2  = v q d g  4 =

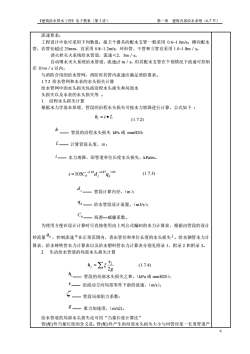

第一章建筑内部给水系统（6-7节）《建筑给水排水工程》电子教案（第3讲）流速要求：工程设计中也可采用下列数值：接卫个器具的配水支管一般采用0.6~1.0m/s；横向配水管，若管径超过25mm，宜采用0.8~1.2m/s；环形管、干管和立管宜采用1.0~1.8m/s。消火栓灭火系统给水管道，流速<2.5m/s自动喷水灭火系统给水管道、流速<5m/s，但其配水支管在个别情况下流速可控制在10m/s以内。与消防合用的给水管网，消防时其管内流速应满足消防要求。1.7.2给水管网和水表的水头损失计算给水管网中的水头损失包括沿程水头损失和局部水头损失以及水表的水头损失等。1.沿程水头损失计算根据水力学基本原理，管段的沿程水头损失可按水力坡降进行计算，公式如下：h,=i.L(1.7.2)h一管段的沿程水头损失kPa或mmH20；L—计算管段长度，m；i—水力坡降，即管道单位长度水头损失，kPa/m。1.85(1.7.3)i=105Ch1.8d,qgd,一管段计算内径，（m）；4g——给水管段设计流量，（m3/s)；C,—海澄一威廉系数。为使用方便在设计计算时可直接使用由上列公式编制的水力计算表，根据由管段的设计秒流量98，控制流速在正常范围内，查出管径和单位长度的水头损失。给水钢管水力计算表、给水铸铁管水力计算表以及给水塑料管水力计算表分别见附录1、附录2和附录3。2.生活给水管道的局部水头损失计算h=Es(1.7.4)92gh，—管段的局部水头损失之和，（kPa或mmH20)；V——沿流动方向局部零件下游的流速，（m/s）；—管段局部阻力系数；g—重力加速度，（m/s2)。给水管道的局部水头损失还可用“当量长度计算法”管（配件当量长度的含义是：管（配）件产生的局部水头损失大小与同管径某一长度管道产6

《建筑给水排水工程》电子教案（第 3 讲） 第一章 建筑内部给水系统（6-7 节） 6 流速要求： 工程设计中也可采用下列数值：接卫个器具的配水支管一般采用 0.6~1.0m/s；横向配水 管，若管径超过 25mm，宜采用 0.8~1.2m/s；环形管、干管和立管宜采用 1.0~1.8m／s。 消火栓灭火系统给水管道，流速＜2．5m／s。 自动喷水灭火系统给水管道、流速≤5 m／s，但其配水支管在个别情况下流速可控制 在 10 m／s 以内。 与消防合用的给水管网，消防时其管内流速应满足消防要求。 1.7.2 给水管网和水表的水头损失计算 给水管网中的水头损失包括沿程水头损失和局部水 头损失以及水表的水头损失等 。 1. 沿程水头损失计算 根据水力学基本原理，管段的沿程水头损失可按水力坡降进行计算，公式如下 ： hi = i • L (1.7.2) h —— 管段的沿程水头损失 kPa 或 mmH20； L —— 计算管段长度，ｍ； i —— 水力坡降，即管道单位长度水头损失，kPa/m。 (1.7.3) j d —— 管段计算内径，（m）； g q —— 给水管段设计流量，（m3/s）； Ch —— 海澄—威廉系数。 为使用方便在设计计算时可直接使用由上列公式编制的水力计算表，根据由管段的设计 秒流量 g q ，控制流速 v 在正常范围内，查出管径和单位长度的水头损失 i 。给水钢管水力计 算表、给水铸铁管水力计算表以及给水塑料管水力计算表分别见附录 1、附录 2 和附录 3。 2. 生活给水管道的局部水头损失计算 (1.7.4) i h —— 管段的局部水头损失之和，（kPa 或 mmH20）； v—— 沿流动方向局部零件下游的流速，（m/s）；  —— 管段局部阻力系数； g —— 重力加速度，（m/s2)。 给水管道的局部水头损失还可用“当量长度计算法” 管(配)件当量长度的含义是：管(配)件产生的局部水头损失大小与同管径某一长度管道产 1.85 4.87 1.85 105Ch d j qg i − − = =  g v hj 2 2 

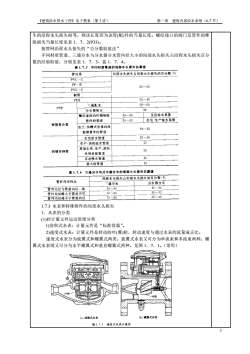

《建筑给水排水工程》电子教案（第3讲）第一章建筑内部给水系统（6-7节）生的沿程水头损失相等，则该长度即为该管（配）件的当量长度。螺纹接口的阀门及管件的摩阻损失当量长度见表1.7.2(P33)。按管网沿程水头损失的“百分数取值法”不同材质管道、三通分水与分水器分水管内径大小的局部水头损失占沿程水头损失百分数的经验取值，分别见表1.7.3、轰1.7.4。表1.7.3不同材质管道的局部水头损失估算值局部水头损失占沿程水头损失的百分数/%管材质PVC-CPP-R25~30PVC-C销管25~45PEX50~60三通配水PVP30分水器配水生活给水系统30~40螺纹连接内衬塑侍铁生活-生产给水系统25~30管件的普道钢塑复合管法兰、沟槽式连接内涂10~20塑钢管件的管道25~30生活给水管道15生产-消防给水管道其他生活、生产、消防20热镀锌钢管共用系统管道20自动喷水管道10消火栓管道表1.7.4三通分水与分水器分水的局部水头损失估算值局部水头损失占治程水头损失的百分数/%管件内径特点分水器分水三通分水15~2025~30管件内径与管道内径一致30~~3550~60管件内径略大于管道内径35~4070~80管件内径略小于管道内径1.7.3水表和特殊附件的局部水头损失1.水表的分类(1)控计量元件运动原理分类1)容积式水表：计量元件是“标准容器”。2)速度式水表：计量元件是转动的叶（翼）轮，转动速度与通过水表的流量成正比。速度式水表分为旋翼式和螺翼式两类。旋翼式水表又可分为单流束和多流束两种：螺翼式水表则又可分为水平螺翼式和垂直螺翼式两种。见图1.7.1。（常用）叶轮TZ(b）螺翼式水表(a）旋翼式水衣图1.7.1速度式水表示意困7

《建筑给水排水工程》电子教案（第 3 讲） 第一章 建筑内部给水系统（6-7 节） 7 生的沿程水头损失相等，则该长度即为该管(配)件的当量长度。螺纹接口的阀门及管件的摩 阻损失当量长度见表 1．7．2(P33)。 按管网沿程水头损失的“百分数取值法” 不同材质管道、三通分水与分水器分水管内径大小的局部水头损失占沿程水头损失百分 数的经验取值，分别见表 1．7．3、轰 1．7．4。 1.7.3 水表和特殊附件的局部水头损失 1．水表的分类 (1)控计量元件运动原理分类 1)容积式水表：计量元件是“标准容器”。 2)速度式水表：计量元件是转动的叶(翼)轮，转动速度与通过水表的流量成正比。 速度式水表分为旋翼式和螺翼式两类。旋翼式水表又可分为单流束和多流束两种；螺 翼式水表则又可分为水平螺翼式和垂直螺翼式两种。见图 1．7．1。（常用）

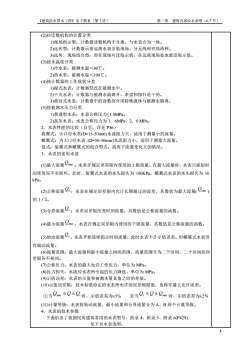

《建筑给水排水工程》电子教案（第3讲）第一章建筑内部给水系统（6-7节）(2)拉读数机构的位置分类1)现场指示型：计数器读数机构不分离，与水表合为一体。2)远传型：计数器示值远离水表安装现场，分无线和有线两种。3)远传、现场组合型：即在现场可读取示值，在远离现场处也能读取示值。(3)按水温度分类1)冷水表：被测水温<40℃。2)热水表：被测水温<100℃。(4)按计数器的工作现状分类1)湿式水表：计数器侵没在被测水中。2)干式水表：计数器与被测水隔离开，表盘和指针是干的。3)液封式水表：计数器中的读数部分用特殊液体与被测水隔离。(5)按被测水压力分类1)普通型水表：水表公称压力≤1.0MPa。2)高压水表：水表公称压力为1.6MPa、2.0MPa。2.水表性能的比较（自学，详见P36）旋翼式：小口径水表(D=15-50mm）水流阻力大，适用于测量小的流量。螺翼式：为大口径水表（D=50-50mm）水流阻力小，适用于测量大流量。复式：旋翼式和螺翼式的组合型式，适用于流量变化大的情况3.水表的常用术语Ommx：水表在规定误差限内使用的上限流量。在最大流量时，水表只能短时(1)最大流量间使用而不至损坏。此时，旋翼式水表的水头损失为100KPa，螺翼式水表的水头损失为10kPa.(2)公称流量n：水表在规定误差限内允计长期通过的流星，其数值为最大流量(0mx）的1/2。(3)分界流量9：水表误差限改变时的流量。具数值是公称流量的函数。(4)最小流量Omin：水表在规定误差限内使用的下限流量，其数值是公称流量的函数。(5)始动流量：水表开始连续指示时的流量，此时水表不计示值误差。但螺冀式水表没有始动流量。（6)流量范围：最大流量和最小流量之间的范围，流量范围分为二个区间，二个区间的误差限各不相同。(7)公称压力：水表的最大允许工作压力，单位为MPa。(8)压力损失：水流经水表所引起的压力降低，单位为MPa。(9)示值误差：水表的尔值和被测水量真值之间的差值。(10)示值误差限：技术标准给定的水表所允许的误差极限值，也称作最大允许误差。①当m≤Q≤Q时，示值误羌为±5%②当2≤Q≤Qx时，尔值误差为±2%(11)计量等级：水表按始动流量、最小流量和分界流量分为A、B两个计量等级。4.．水表的技术参数下面给出了我国民用建筑常用的水表型号，附录4、附录5、附录6(P429)见下页水表选型：oO

《建筑给水排水工程》电子教案（第 3 讲） 第一章 建筑内部给水系统（6-7 节） 8 (2)拉读数机构的位置分类 1)现场指示型：计数器读数机构不分离，与水表合为一体。 2)远传型：计数器示值远离水表安装现场，分无线和有线两种。 3)远传、现场组合型：即在现场可读取示值，在远离现场处也能读取示值。 (3)按水温度分类 1)冷水表：被测水温＜40℃。 2)热水表：被测水温＜100℃。 (4)按计数器的工作现状分类 1)湿式水表：计数器侵没在被测水中。 2)干式水表：计数器与被测水隔离开，表盘和指针是干的。 3)液封式水表：计数器中的读数部分用特殊液体与被测水隔离。 (5)按被测水压力分类 1)普通型水表：水表公称压力≤1.0MPa。 2)高压水表：水表公称压力为 1．6MPa、2．0 MPa。 2．水表性能的比较（自学，详见 P36） 旋翼式：小口径水表(D=15-50mm)水流阻力大，适用于测量小的流量。 螺翼式：为大口径水表 (D=50-50mm)水流阻力小，适用于测量大流量。 复式：旋翼式和螺翼式的组合型式，适用于流量变化大的情况。 3．水表的常用术语 (1)最大流量 Qmax ：水表在规定误差限内使用的上限流量。在最大流量时，水表只能短时 间使用而不至损坏。此时，旋翼式水表的水头损失为 100KPa，螺翼式水表的水头损失为 10 kPa。 (2)公称流量 Qn ：水表在规定误差限内允计长期通过的流星，其数值为最大流量( Qmax ) 的 1／2。 (3)分界流量 Qt ：水表误差限改变时的流量。具数值是公称流量的函数。 (4)最小流量 Qmin ：水表在规定误差限内使用的下限流量，其数值是公称流量的函数。 (5)始动流量 Qs ：水表开始连续指示时的流量，此时水表不计示值误差。但螺冀式水表没 有始动流量。 (6)流量范围：最大流量和最小流量之间的范围，流量范围分为二个区间，二个区间的误 差限各不相同。 (7)公称压力：水表的最大允许工作压力，单位为 MPa。 (8)压力损失：水流经水表所引起的压力降低，单位为 MPa。 (9)示值误差：水表的尔值和被测水量真值之间的差值。 (10)示值误差限：技术标淮给定的水表所允许的误差极限值，也称作最大允许误差。 ①当 Qmin  Q  Qt 时，示值误羌为±5℅ ②当 Qt  Q  Qmax 时，尔值误差为±2％ (11)计量等级：水表按始动流量、最小流量和分界流量分为 A、B 两个计量等级。 4．水表的技术参数 下面给出了我国民用建筑常用的水表型号，附录 4、附录 5、附录 6(P429) 见下页水表选型：

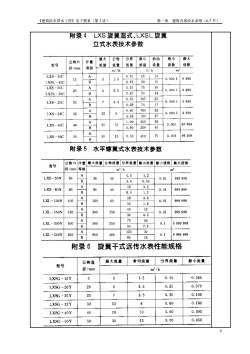

《建筑给水排水工程》电子教案（第3讲）第一章建筑内部给水系统（6-7节）附录4LXS旋翼湿式、LXSL旋翼立式水表技术参数最小最大公称分界最小始动最大计量公称口读数读数型号流量流量流量流量流量等级径/mmm/h1./hm'A0.154514LXS-15C9.99931.50.0001150.123010B1.XSL-15C75190.25LXS-20CA999952. 50.000 1200.2050141.XSL-20CB0.3510523A999970.000 13. 525LXS-25C0. 287017B180320.60A99990.0001126LXS-32C32270.481201. 0030056A99999200.00110LXS-40C4046B0.80200A99999151.50750.0015030450LXS-50CB附录 5水平螺翼式水表技术参数公称口计量最大流量 公称流量 分界流量 最小流量最小读数 最大读数I型号径/mm等级m/hmA1. 24.5LXS-50N3060150.01999999B3. 00.4512A3.2LXS-80N8080400.01999999B8.01. 2A184.8120LXL -100N100600. 01999999B121. 8A4512LXL-150N1503001500.01999 999B304. 57520A5002500.19 999 999LXL-200N200507.5BA120320. 1LXL-250N2508004009999999B8012附录 6旋翼干式远传水表性能规格常用流量分界流量最小流量最大流量公称直型号径/mmm/h31. 50.150.0455LXSG-15Y52. 50.250.07520LXSG-20Y70.350,1053. 525LXSG -25Y0.18060.603212LXSG-32Y20101.000.30040LXSG-40Y153. 000.4503050LXSG-50Y9

《建筑给水排水工程》电子教案（第 3 讲） 第一章 建筑内部给水系统（6-7 节） 9

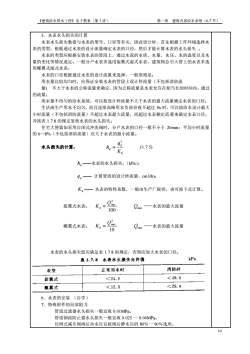

《建筑给水排水工程》电子教案（第3讲）第一章建筑内部给水系统（6-7节）5.水表水头损失的计算水表水头损失数值与水表的型号、口径等有关，因此设计时，首先根据工作环境选择水表的类型，根据通过水表的设计流量确定水表的口径，然后才能计算水表的水头损失水表的类型应根据安装水表的管段上，通过水流的水质、水量、水压、水的温度以及水量的变化等情况选定。一般分户水表多选用旋翼式湿式水表，建筑物总引入管上的水表多选用螺翼式湿式水表。水表的口径根据通过水表的设计流量来选择，一般原则是：用水量比较均匀时，应保证安装水表的管段上设计秒流量（不包括消防流量）不大于水表的公称流量来确定，因为公称流量是水表充许在相当长的时间内，通过的流量；用水量不均匀的给水系统，可以按设计秒流量不大于水表的最大流量确定水表的口径；生活或生产用水不均匀，而且连续高峰用水负荷昼夜不超过3h时，可以按给水设计最大小时流量（不包括消防流量）不超过水表最大流量，而超过水表额定流量来确定水表口径，并按表1.7.8的规定复核水表的水头损失：住宅大便器如采用自闭式冲洗阀时，分户水表的口径一般不小于20mm：平均小时流量的6～8%（不包括消防流量）应大于水表的最小流量。q水头损失的计算：ha=(1.7.5)K,ha——水表的水头损失，（kPa)；4g—计算管段的设计秒流量，(m3/h)：K，—水表的特性系数，一般由生产厂提供，也可按下式计算。OmrK,:旋翼式水表：9mx——水表的最大流量100OmxK,螺翼式水表：Omx—一水表的最大流量10水表的水头损失值应满足表1.7.8的规定，否则应加大水表的口径。kPa表1.7.8水表水头损失允许值消防时正常用水时表型<49.0<24.5旋翼式<29.4<12.8螺翼式6.水表的安装（自学）7.特殊附件的局部阻力管道过滤器水头损失一般宜取0.01MPa管道倒流防止器水头损失一般宜取0.025一0.04MPa比例式减压阀阀后动水压宜按阀后静水压的80%一90%选用。10

《建筑给水排水工程》电子教案（第 3 讲） 第一章 建筑内部给水系统（6-7 节） 10 5．水表水头损失的计算 水表水头损失数值与水表的型号、口径等有关，因此设计时，首先根据工作环境选择水 表的类型，根据通过水表的设计流量确定水表的口径，然后才能计算水表的水头损失 。 水表的类型应根据安装水表的管段上，通过水流的水质、水量、水压、水的温度以及水 量的变化等情况选定。一般分户水表多选用旋翼式湿式水表，建筑物总引入管上的水表多选 用螺翼式湿式水表。 水表的口径根据通过水表的设计流量来选择，一般原则是： 用水量比较均匀时，应保证安装水表的管段上设计秒流量（不包括消防流 量) 不大于水表的公称流量来确定，因为公称流量是水表允许在相当长的时间内，通过 的流量； 用水量不均匀的给水系统，可以按设计秒流量不大于水表的最大流量确定水表的口径； 生活或生产用水不均匀，而且连续高峰用水负荷昼夜不超过 3h 时，可以按给水设计最大 小时流量（不包括消防流量）不超过水表最大流量，而超过水表额定流量来确定水表口径， 并按表 1.7.8 的规定复核水表的水头损失； 住宅大便器如采用自闭式冲洗阀时，分户水表的口径一般不小于 20mm；平均小时流量 的 6～8%（不包括消防流量）应大于水表的最小流量。 水头损失的计算： b g d K q h 2 = (1.7.5) d h ——水表的水头损失，（kPa）； g q —— 计算管段的设计秒流量，(m3/h)； Kb —— 水表的特性系数，一般由生产厂提供，也可按下式计算。 旋翼式水表： 100 2 Qmax Kb = Qmax ——水表的最大流量 螺翼式水表： 10 2 Qmax Kb = Qmax ——水表的最大流量 水表的水头损失值应满足表 1.7.8 的规定，否则应加大水表的口径。 6．水表的安装 （自学） 7．特殊附件的局部阻力 管道过滤器水头损失一般宜取 0.01MPa。 管道倒流防止器水头损失一般宜取 0.025 一 0.04MPa。 比例式减压阀阀后动水压宜按阀后静水压的 80％一 90％选用
