《电磁场与电磁波》课程教学资源（文献资料）R3131A频谱仪简单操作使用方法

R3131A频谱仪简单操作使用方法：R3131A频谱仪简介。R3131A频谱仪是日本ADVANTEST公司的产品，用于测量高频信号，可测量的频率范围为9K一3GHz。对于GSM手机的维修，通过频谱仪可测量射频电路中的以下电路信号，（维修人员可以通过对所测出信号的幅度、频率偏移、干扰程度等参数的分析，以判断出故障点，进行快速有效的维修)：1.手机参考基准时钟（13M,26M等）：2.射频本振（RFVCO）的输出频率信号（视手机型号而异）：3.发射本振（TXVCO）的输出频率信号（GSM:890M—915MDCS:1710—1785M）；4.由天线至中频芯片间接收和发射通路的高频信号；5．接收中频和发射中频信号(视手机型号而异)。面板上各按键（如图-1所示）的功能如下：A区：此区按键是其他区功能按键对应的详细功能选择按键，例如按下B区的FREQ键后，会在屏幕的右边弹出一列功能菜单，要选择其中的“START”功能就可通过按下其对应位置的键来实现。屏幕亮度调节旋钮数值微调旋钮COUNTER MEASUMEA区ACXBEMOUBENnLSOUBOMAX(图-1)连接测试探针端口B区：此区按键是主要设置参数的功能按键区，包括：FREQ一中心频率；SPAN一扫描频率宽度：LEVEL一参考电平。此区中按键只需直接按下对应键输入数值及单位即可。C区：此区是数字数值及标点符号选择输入区，其中“1”键的另一个功能是“CAL(校

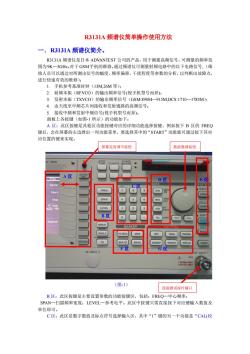

R3131A 频谱仪简单操作使用方法 一．R3131A 频谱仪简介。 R3131A 频谱仪是日本 ADVANTEST 公司的产品，用于测量高频信号，可测量的频率范 围为9K—3GHz。对于GSM手机的维修，通过频谱仪可测量射频电路中的以下电路信号, （维 修人员可以通过对所测出信号的幅度、频率偏移、干扰程度等参数的分析，以判断出故障点， 进行快速有效的维修）： 1. 手机参考基准时钟（13M,26M 等）； 2. 射频本振（RFVCO）的输出频率信号(视手机型号而异)； 3. 发射本振（TXVCO）的输出频率信号（GSM:890M—915M;DCS:1710—1785M）； 4. 由天线至中频芯片间接收和发射通路的高频信号； 5. 接收中频和发射中频信号(视手机型号而异)。 面板上各按键（如图-1 所示）的功能如下： A 区：此区按键是其他区功能按键对应的详细功能选择按键，例如按下 B 区的 FREQ 键后，会在屏幕的右边弹出一列功能菜单，要选择其中的“START”功能就可通过按下其对 应位置的键来实现。 B 区：此区按键是主要设置参数的功能按键区，包括：FREQ—中心频率； SPAN—扫描频率宽度；LEVEL—参考电平。此区中按键只需直接按下对应键输入数值及 单位即可。 C 区：此区是数字数值及标点符号选择输入区，其中“1”键的另一个功能是“CAL(校 A 区 B 区 C 区 D 区 E 区 F 区 G 区 屏幕亮度调节旋钮 连接测试探针端口 数值微调旋钮 （图-1）

准)”，此功能要先按下“SHIFT(蓝色键)”后再按下“1”键进行相应选择才起作用；“"是退格删除键，可删除错误输入。D区：参数单位选择区，包括幅度、电平、频率、时间的单位，其中"Hz"键还有ENTER确认)”的作用。E区：系统功能按键控制区，较常使用的有“SHIFT”第二功能选择键“SHIFT+CONFIG(PRESET)”选择系统复位功能，“RECALL”调用存储的设置信息键，“SHIFT+RECALL(SAVE)”选择将设置信息保存功能。F区：信号波形峰值检测功能选择区。G区：其他参数功能选择控制区，常用的有“BW”信号带宽选择及“SWEEP”扫描时间选择，“SWEEP”是指显示屏幕从左边到右边扫描一次的时间。显示屏幕上的信息（如图-2所示）。参考电平线REFLEVEL=15dBm输入预衰减值ATT=20dB日期Sweep15.0GTT20ohdBNOTimeT/MNLEN参数数值50峰值状态 SPAN=10MHzeatersON/0A902.4M-5M=897.4M902.4M+5M-917.4MRBW30ENTER90AOTHZSPAN 10.00(图-2)面板上各功能键的详细CENTER=902.4MHz功能菜单区.一般操作步骤。『“）”表示的是菜单面板上直接功能按键，“”表示单个菜单键的详细功能按键（在显示屏幕的右边）]：1）按PowerOn键开机。2）每次开始使用时，开机30分钟后进行自动校准，先按Shif+7（cal，再选择calal键，校准过程中出现“Calibrating”字样，校准结束后如通过则回复校准前状态。校准过程约进行3分钟。3）校准完成后首先按FRE①键，设置中心频率数值，例如需测中心频率为902.4M的信

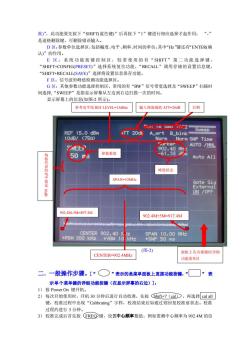

准)”，此功能要先按下“SHIFT(蓝色键)”后再按下“1”键进行相应选择才起作用； “-” 是退格删除键，可删除错误输入。 D 区：参数单位选择区，包括幅度、电平、频率、时间的单位，其中“Hz”键还有“ENTER(确 认)”的作用。 E 区 ： 系统功能按键控制区，较常使用的有“SHIFT ”第二功能选择键， “SHIFT+CONFIG(PRESET)”选择系统复位功能，“RECALL”调用存储的设置信息键， “SHIFT+RECALL(SAVE)”选择将设置信息保存功能。 F 区：信号波形峰值检测功能选择区。 G 区：其他参数功能选择控制区，常用的有“BW”信号带宽选择及“SWEEP”扫描时 间选择,“SWEEP”是指显示屏幕从左边到右边扫描一次的时间。 显示屏幕上的信息(如图-2 所示)。 (图-2) 二．一般操作步骤。[“ ”表示的是菜单面板上直接功能按键，“ ” 表 示单个菜单键的详细功能按键（在显示屏幕的右边）]： 1） 按 Power On 键开机。 2） 每次开始使用时，开机 30 分钟后进行自动校准，先按 Shift+7（cal） ，再选择 cal all 键，校准过程中出现“Calibrating”字样，校准结束后如通过则回复校准前状态。校准 过程约进行 3 分钟。 3） 校准完成后首先按 FREQ 键，设置中心频率数值，例如需测中心频率为 902.4M 的信 SPAN=10MHz CENTER=902.4MHz 参考电平线 REF LEVEL=15dBm 每 格 代 表 的 电 平 值 是10dB 输入预衰减值 ATT=20dB 日期 参数数值 峰值状态 面板上各功能键的详细 功能菜单区 902.4M-5M=897.4M 902.4M+5M=917.4M

号，按下该键后，在“DATA”区输入对应数值及数值的单位即可。4）按Sp键，输入扫描的频率宽度（可以估计）数值，然后键入单位（MHzKHz等）。5）按Leve键，输入功率参考电平REF参考线）的数值，然后键入单位（+dBm或-dBm）。6）在LeveD键下，按REFoffset on，将接头损耗，线损耗，和仪器之间的误差值进行输入(单位为dB)。如：3dB的损耗时，直接设置3dB。7）按BW键，分别设置RBW和vBW。RBW为分辨带宽，指所测信号波形峰值下降3dB处信号波形的频率宽度；VBW为视频宽度，主要用于消除信号的干扰波形。此两参数可在设置中心频率、扫描频宽、参考电平测出信号波形后再进行调整，此两参数单位为 GHz,MHz 或 KHz。8）按Sweep键，再按WPTimeAUTO/MNL输入扫描时间周期，键入单位（s或ms）。9）按shif+RecalD键，在Save Item选择Setupon/off状态下将以上设置好的信息进行保存，先选择保存位置（可选1-10）按ENTER键。同时可选择保存于本机或软盘（RAM/FD)。保存下来的设置信息可在下次使用时直接调用，而不必重新设置。10）按Gecal键，选择需调用信息的位置按ENTE，将需要的设置信息调出来，（可从软盘或本机)。11）按PKSRCHD键，通过Mark键可读出峰值数值，判断峰值是否合格。三．设置操作实例。测试功放输出的62信道发射频率（902.4M)：首先设置中心频率FREQ为902.4M；然后设置扫描频率宽度SPAN，因GSM系统中信道间隔是200KHz选择的SPAN应是此间隔频率的10倍以上：，一般选择为10MHz这里我们选择为4MHz第三步是设置参考电平值LEVEL，因GSM系统中发射功率一般不会超过30dBm故此我们一般将此参数设置为30dBm：d设置了以上三个参数后，即可测出902.4MHz频率波形，但此时测出的信号波形可能未满足直观性的要求，还应对带宽参数BW（包括RBW和VBW)及扫描时间周期SWEEP进行调节，一般设置RBW为300KHz，VBW为10KHz，SWPTime为1s；这里我们设置这些参数为RBW=100KHz,VBW=10KHz,SWPTime=2s。设置了以上参数所测的波形如图-3所示。SPAATT40dBANomFull Spo46.690(图-3)

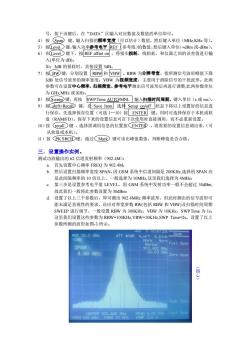

号，按下该键后，在“DATA”区输入对应数值及数值的单位即可。 4） 按 Span 键，输入扫描的频率宽度（可以估计）数值，然后键入单位（MHz,KHz 等）。 5） 按 Level 键，输入功率参考电平 REF （参考线）的数值，然后键入单位（+dBm 或-dBm）。 6） 在 Level 键下，按 REF offset on ，将接头损耗，线损耗，和仪器之间的误差值进行输 入(单位为 dB)。 如：3dB 的损耗时，直接设置 3dB。 7） 按 BW 键，分别设置 RBW 和 VBW 。RBW 为分辨带宽，指所测信号波形峰值下降 3dB 处信号波形的频率宽度；VBW 为视频宽度，主要用于消除信号的干扰波形。此两 参数可在设置中心频率、扫描频宽、参考电平测出信号波形后再进行调整,此两参数单位 为 GHz,MHz 或 KHz。 8） 按 Sweep 键，再按 SWP Time AUTO/MNL 输入扫描时间周期，键入单位（s 或 ms）。 9） 按 shift+Recall 键，在 Save Item 选择 Setup on/off 状态下将以上设置好的信息进 行保存，先选择保存位置（可选 1—10）按 ENTER 键。同时可选择保存于本机或软 盘（RAM/FD）。保存下来的设置信息可在下次使用时直接调用，而不必重新设置。 10）按 recall 键 ，选择需调用信息的位置按 ENTER ，将需要的设置信息调出来，（可 从软盘或本机）。 11）按 PK SRCH 键，通过 Mark 键可读出峰值数值，判断峰值是否合格。 三．设置操作实例。 测试功放输出的 62 信道发射频率（902.4M）： a. 首先设置中心频率 FREQ 为 902.4M； b. 然后设置扫描频率宽度 SPAN，因 GSM 系统中信道间隔是 200KHz,选择的 SPAN 应 是此间隔频率的 10 倍以上，一般选择为 10MHz,这里我们选择为 4MHz； c. 第三步是设置参考电平值 LEVEL，因 GSM 系统中发射功率一般不会超过 30dBm, 故此我们一般将此参数设置为 30dBm； d. 设置了以上三个参数后，即可测出 902.4MHz 频率波形，但此时测出的信号波形可 能未满足直观性的要求，还应对带宽参数 BW(包括 RBW 和 VBW)及扫描时间周期 SWEEP 进行调节，一般设置 RBW 为 300KHz，VBW 为 10KHz，SWP Time 为 1s； 这里我们设置这些参数为 RBW=100KHz,VBW=10KHz,SWP Time=2s。设置了以上 参数所测的波形如图-3 所示。 （ 图-3 ）
