《作物栽培学》课程教学资源（实验指导）数字植物冠层分析系统（Sunscan）

数字植物冠层分析系统（Sunscan）用途：SunScan是一款简便的测量和分析冠层中入射和透射光合有效辐射（PAR）的系统，提供了关于影响田间作物生长的限制因素的有价值的信息，如叶面积指数（LAI）。SunScan不需要等待特殊的天气条件进行使用，可以在大多数光照条件下进行测量工作（但是最好是在接近中午的时候）。直射散射透射PARSunScanSunScan系统各部件连接示意图特点：·在植物冠层中测量入射和投射光量子(PAR);·直接显示叶面积指数（LAI）；·专用BF3日照传感器参照测量直接和散射的入射光；·可在阴天使用，不需要考虑特殊的天气条件：·便携，防雨和电池供电：

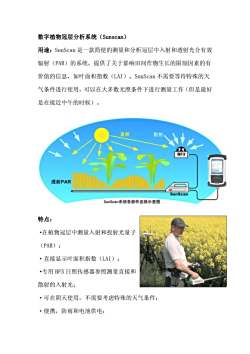

数字植物冠层分析系统（Sunscan） 用途：SunScan 是一款简便的测量和分析冠层中入射和透射光合有效 辐射（PAR）的系统，提供了关于影响田间作物生长的限制因素的有 价值的信息，如叶面积指数（LAI）。SunScan 不需要等待特殊的天 气条件进行使用，可以在大多数光照条件下进行测量工作（但是最好 是在接近中午的时候）。 特点： ·在植物冠层中测量入射和投射光量子 （PAR）； ·直接显示叶面积指数（LAI）； ·专用 BF3 日照传感器参照测量直接和 散射的入射光； ·可在阴天使用，不需要考虑特殊的天气条件； ·便携，防雨和电池供电；

·数据可自动采集，采样间隔时间1~24小时可选；单独SunScan传感器可作为线性光量子传感器使用，可直接连接数据采集器使用。SunScan探头技术规格：·探测器工作区域：1000×13mm宽，传感器间距15.6mm；·探测器光谱响应：400~700nm(PAR) ;探测器测量时间：120mS；.探测器最大读数：2500μmol.m-2.s-1;·探测器分辨率：0.3μmol.m-2.s-1;·线性度：1%；·精度：土10%；·模拟输出：1mV/μmol.m-2.s-1;·通讯端口：RS232，9针D型接口；·工作环境：IP65，060℃工作温度：尺寸规格：1300mm×100mm×130mm；·重量：1.7Kg;·电源：4节AA碱性电池，典型情况下可以使用1年以上；BF3日照传感器技术规格：北京建科技材有限公司

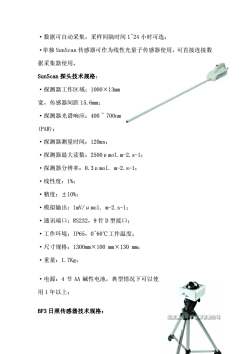

·数据可自动采集，采样间隔时间 1~24 小时可选； ·单独 SunScan 传感器可作为线性光量子传感器使用，可直接连接数 据采集器使用。 SunScan 探头技术规格： ·探测器工作区域：1000×13mm 宽，传感器间距 15.6mm； ·探测器光谱响应：400 ~ 700nm (PAR)； ·探测器测量时间：120ms； ·探测器最大读数：2500μmol.m-2.s-1； ·探测器分辨率：0.3μmol. m-2.s-1； ·线性度：1%； ·精度：±10%； ·模拟输出：1mV/μmol. m-2.s-1； ·通讯端口：RS232，9 针 D 型接口； ·工作环境：IP65，0~60℃工作温度； ·尺寸规格：1300mm×100 mm×130 mm； ·重量：1.7Kg； ·电源：4 节 AA 碱性电池，典型情况下可以使 用 1 年以上； BF3 日照传感器技术规格：

.输出灵敏度：1mV/μmol.m-2.s-1;·BF3传感器精度：总的土12%，散射土15%，PAR土10μmol.m-2.s-1；·BF3工作温度：-20~+50℃（碱性电池）；·BF3的PAR测量范围：0~2500μmol.m-2.s-1（总的和散射）：·光谱范围：400~700nm；·电源：4节AA碱性电池，典型情况下可以使用1年以上；·输入电压：5~15VDC;·BF3电缆长度：标准为10米，可选25米和50米：Rugged数据管理器：·显示：1/4VGA防日光显示屏；·操作系统：WindowsMobile6;·显示选项：a：LAI，b：PAR平均，c：所有单个传感器数值；·工作环境：IP67，-30~+60℃，1.2米跌落高度：·电源：可充电电池，可连续使用12小时；·内存：>100MB可用；尺寸规格：165mm×95mm×45mm；·重量：450g

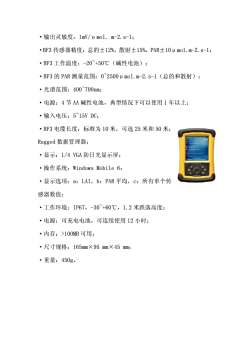

·输出灵敏度：1mV/μmol. m-2.s-1； ·BF3 传感器精度：总的±12%，散射±15%，PAR±10μmol.m-2.s-1； ·BF3 工作温度：-20~+50℃（碱性电池）； ·BF3 的 PAR 测量范围：0~2500μmol.m-2.s-1（总的和散射）； ·光谱范围：400~700nm； ·电源：4 节 AA 碱性电池，典型情况下可以使用 1 年以上； ·输入电压：5~15V DC； ·BF3 电缆长度：标准为 10 米，可选 25 米和 50 米； Rugged 数据管理器： ·显示：1/4 VGA 防日光显示屏； ·操作系统：Windows Mobile 6； ·显示选项：a：LAI，b：PAR 平均，c：所有单个传 感器数值； ·工作环境：IP67，-30~+60℃，1.2 米跌落高度； ·电源：可充电电池，可连续使用 12 小时； ·内存：>100MB 可用； ·尺寸规格：165mm×95 mm×45 mm； ·重量：450g
