山东第一医科大学（泰山医学院）：《医学影像电子学》课程教学课件（打印版）第十五章 脉冲产生与整形电路

医学影像电子学△ 第十五章 脉冲产生与整形电路

医学影像电子学△△△△ 内容提要 主要讲解获得矩形脉冲的方法和具体电路。 1、555定时器电路原理及工作原理。 2、施密特触发器工作原里及应用 3、单稳态触发器工作原理及应用 4、多谐振荡器工作原理及应用

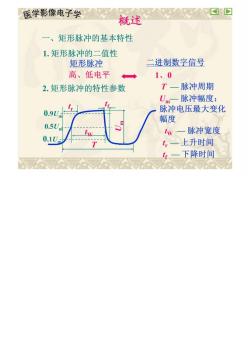

医学影像电子学公 概述 一、矩形脉冲的基本特性 1.矩形脉冲的二值性 矩形脉冲 二进制数字信号 高、低电平 1、0 2.矩形脉冲的特性参数 T一脉冲周期 U一脉冲幅度： 0.90= 脉冲电压最大变化 幅度 0.5Um w w 脉冲宽度 0.10 4一上升时间 4一下降时间

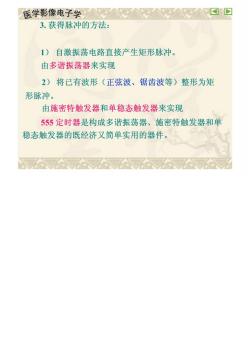

医学影像电子学△△回回 3.获得脉冲的方法： 1)自激振荡电路直接产生矩形脉冲。 由多谐振荡器来实现 2)将已有波形（正弦波、锯齿波等）整形为矩 形脉冲。 由施密特触发器和单稳态触发器来实现 555定时器是构成多谐振荡器、施密特触发器和单 稳态触发器的既经济又简单实用的器件

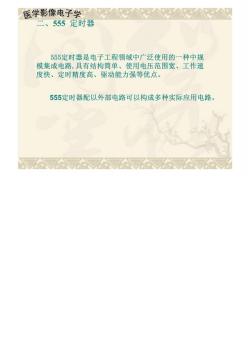

医学影像电子学△△ 二、555定时器 555定时器是电子工程领域中广泛使用的一种中规 模集成电路，具有结构简单、使用电压范围宽、工作速 度快、定时精度高、驱动能力强等优点。 555定时器配以外部电路可以构成多种实际应用电路

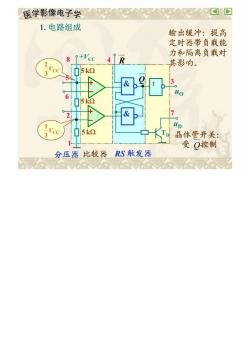

医学影像电子学公公公公国回 1.电路组成 输出缓冲：提高 定时器带负载能 8+'cc 41R 力和隔离负载对 其影响。 5k2 、3 61 5k2 &p 1 i5k2 晶体管开关： 受Q控制 分压器比较器RS触发器

医学影像电子学公心公囚回 2.基本功能 8.+x.-49 115kΩ CO 6b5 母9 2 ® 05k2 UTH UTR R Tn的状态 饱和 >2Vcc/3 >c3 0 UoL 饱和 'cc3 1 不变 <2Vcc/3 <Vcc/3 截止

医学影像电子学△公公回四 3.555定时器的外引脚 GND ☒'cc 双极型(TTL) TR 互 电源：4.5~16V 555 ☑DIS OUT 3 6TH 单极型(CMOS) RD 4 ▣co 电源：3~18V 带负载能力强。 555定时器是一种中规模集成电路，可方便构成 脉冲产生和整形电路

医学影像电子学△△ 单位 CC755 电源电压 318 45-16 静态电源电流 mA 0.12 10 定时精度 高电平触发端电压 o 高电平触发端电流 0.00005 01 低电平能发端电压 3U2o Uso 低电平触发端电流 0.00005 % 复位端复位电压 1 1 复位端复位电流 A 01 400 放电端放电电流 mA 10-50 200 输出端驱动电流 1-20 200 最高工作频率 500

医学影像电子学公△公公△公回回 15.1施密特触发器(Schmitt Trigger) 主要用途：把变化缓慢的信号波形整形为边沿陡峭的 矩形波。 工作特点： ()电路有两种稳定状态。两种稳定状态的维持和转换 完全取决于外加触发信号。触发方式：电平触发。 (2)电压传输特性特殊，电路有两个转换电平（上限触 发转换电平U,和下限触发转换电平U)。具有滞回 特性，抗干扰能力强
