山东第一医科大学（泰山医学院）：《医学影像电子学》课程教学课件（打印版）第十二章 组合逻辑电路（Combinational Logic Circuit）

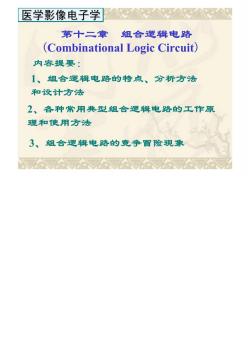

医学影像电子学 第十二章 组合逻辑电路 (Combinational Logic Circuit) 内容提要： 1、组合逻辑电路的特点、分析方法 和设计方法 2、各种常用典型组合逻辑电路的工作原 理和使用方法 3、组合逻辑电路的竞争冒险现象

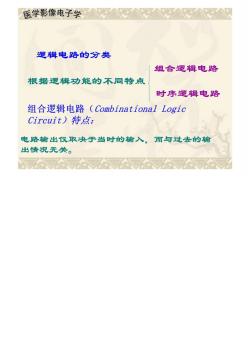

医学影像电子学公公 逻辑电路的分类 组合逻辑电路 根据逻辑功能的不同特点 时序逻辑电路 组合逻辑电路(Combinational Logic Circuit)特点： 电路输出仅取于当时的输入，而与过去的输 出情况无关

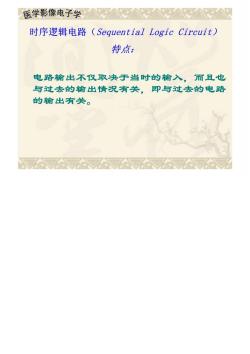

医学影像电子学公心公 时序逻辑电路(Sequential Logic Circuit) 特点： 电路输出不仅取决于当时的输入，而且也 与过去的输出情况有关，即与过去的电路 的输出有关

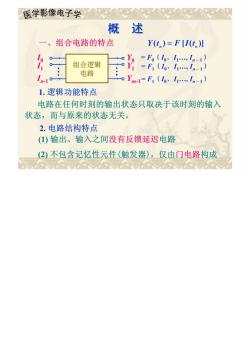

医学影像电子学△ 概述 一、 组合电路的特点 Y(t)=F[Itn川 司 组合逻辑 。=F(,n- 电路 °Y=r61,2 0Ym-1=F1(101,In-1) 1.逻辑功能特点 电路在任何时刻的输出状态只取决于该时刻的输入 状态，而与原来的状态无关。 2.电路结构特点 ()输出、输入之间没有反馈延迟电路 (2)不包含记忆性元件（触发器），仅由门电路构成

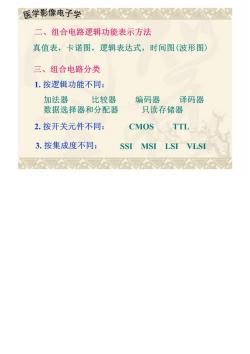

医学影像电子学△ 二、组合电路逻辑功能表示方法 真值表，卡诺图，逻辑表达式，时间图（波形图） 三、组合电路分类 1.按逻辑功能不同： 加法器 比较器 编码器 译码器 数据选择器和分配器 只读存储器 2.按开关元件不同： CMOS TTL 3.按集成度不同： SSI MSI LSI VLSI

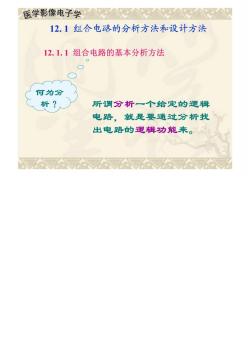

医学影像电子学公公公公 12.1组合电路的分析方法和设计方法 12.1.1组合电路的基本分析方法 y 何为分 析？ 所谓分析一个给定的逻辑 电路，就是要通过分析找 出电路的逻辑功能来

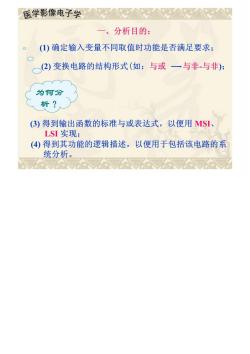

医学影像电子学公公△ 一、分析目的： (①)确定输入变量不同取值时功能是否满足要求： ○(2)变换电路的结构形式（如：与或一与非与非）： 为何分 析？ (3)得到输出函数的标准与或表达式，以便用MSI、 LSI实现： (④)得到其功能的逻辑描述，以便用于包括该电路的系 统分析

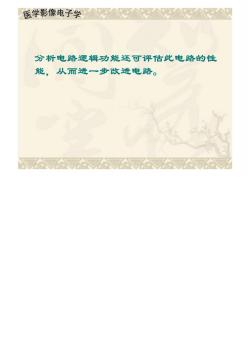

医学影像电子学公公公 分析电路逻辑功能还可评估此电路的性 能，从而进一步改进电路

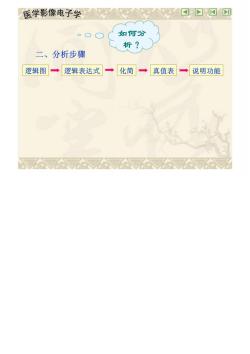

医学影像电子学△△公之口四四网 oO○ 如何分 析？ 人 二、分析步骤 逻辑图→逻辑表达式→化简→真值表一说明功能

医学影像电子学△△公 三、分析举例
