山东第一医科大学（泰山医学院）：《医学影像电子学》课程教学课件（打印版）第五章 反馈放大电路

医学影像电子学 第五章 反馈放大电路 5.1 反馈的基本概念 5.2 负反馈放大器的四种类型 5.3 负反馈对放大器性能的影响 5.4 负反馈放大器的计算 5.5 负反馈放大器的自激振荡及消除方法

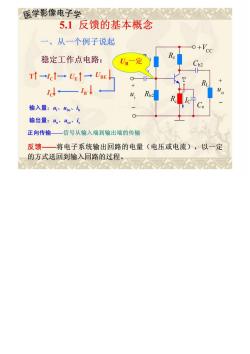

医学影像电子学公公 5.1反馈的基本概念 一、从一个例子说起 o+Vcc 稳定工作点电路： UR Tf-→lef→Ue↑→UE 1d←—g↓ 输入量：4e、6 输出量：uoe。 正向传输一信号从输入端到输出端的传输 反馈一将电子系统输出回路的电量（电压或电流），以一定 的方式送回到输入回路的过程

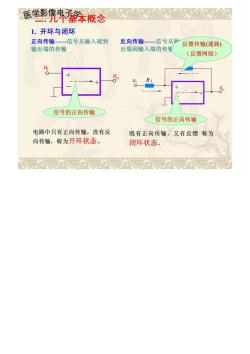

医学影儳截本概念 AAA△公△ 1.开环与闭环 正向传输一信号从输入端到 反向传输—信号从护反馈传输（通路） 输出端的传输 出端到输入端的传辅 (反馈网络) 信号的正向传输 信号的正向传输 电路中只有正向传输，没有反 既有正向传输，又有反馈称为 向传输，称为开环状态。 闭环状态

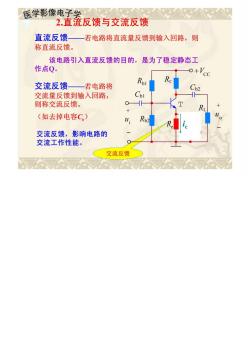

医学影像电子学公 2.直流反馈与交流反馈 直流反馈——若电路将直流量反馈到输入回路，则 称直流反馈。 该电路引入直流反馈的目的，是为了稳定静态工 作点Q。 o+Vcc 交流反馈一若电路将 交流量反馈到输入回路， 则称交流反馈。 (如去掉电容C。) 交流反馈，影响电路的 交流工作性能。 交流反馈

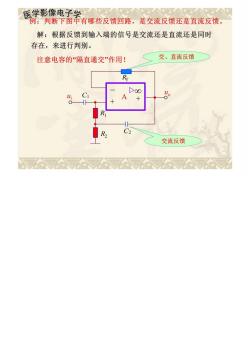

医学影像电子学公公 例：判断下图中有哪些反馈回路，是交流反馈还是直流反馈。 解：根据反馈到输入端的信号是交流还是直流还是同时 存在，来进行判别。 注意电容的“隔直通交”作用！ 交、直流反馈> A 交流反馈

负反馈—输入量不变时，引入反馈后使净输入量减小， 放大倍数减小。 正反馈—输入量不变时，引入反馈后使净输入量增 加，放大倍数增加。 例：基本放大器，无反馈，净输 o+Vco 入量c=,电压放大倍数为： A=二R 引入反馈后，净输入量We=4, 电压放大倍数为： R Au= -BR e+(1+)R 可见，净输入量减小，放大倍数减小，所以是负反馈

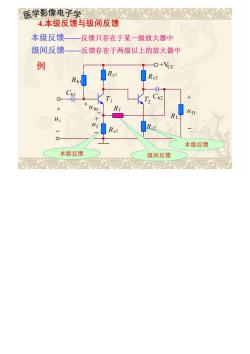

医学影像电子学△△ 4.本级反馈与级间反馈 本级反馈—反馈只存在于某一级放大器中 级间反馈—反馈存在于两级以上的放大器中 例 o+Vcc R Rc2 Cbl Re 本级反馈 本级反馈 级间反馈

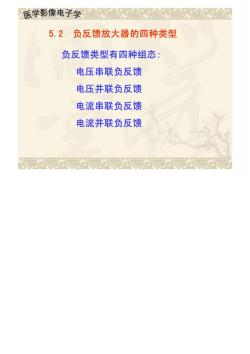

医学影像电子学△公公公 5.2负反馈放大器的四种类型 负反馈类型有四种组态： 电压串联负反馈 电压并联负反馈 电流串联负反馈 电流并联负反馈

医学影像电子学公 电压串联负反馈 R 反馈电压：4=从R+R 因为反馈量与输出电压成比例，所以称电压反馈。 从输入端看，有：”妇=4-山：故为串联负反馈。 用“瞬时极性法”判断反馈极性： 假设某一瞬时，在放大电路的输入 >a 端加入一个正极性的输入信号，按信 号传输方向依次判断相关点的瞬时极 性，直至判断出反馈信号的瞬时极性 如果反馈信号的瞬时极性使净输入减 小，则为负反馈；反之为正反馈。 根据瞬时极性判断是负反馈，所以该电路为电压串联负反 馈

医学影缘电子学△公 分立电落电压串联负反馈 电压负反馈的特性稳定输出电压 稳定过程：R↓一o一 -la(oo)↑ uo↑ 负载变化时，输出电压稳定一输出电阻↓ +Vco R Rc2 ，一定 Rel
