山东第一医科大学（泰山医学院）：《医学影像电子学》课程教学课件（打印版）第八章 波形的产生与变换电路

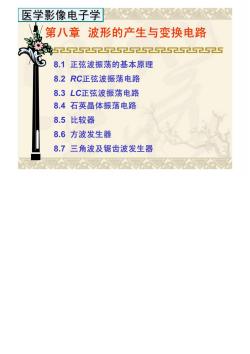

医学影像电子学公 第八章波形的产生与变换电路 e 将555卫55P55P55255西 8.1正弦波振荡的基本原理 8.2RC正弦波振荡电路 8.3LC正弦波振荡电路 8.4石英晶体振荡电路 8.5比较器 8.6方波发生器 8.7三角波及锯齿波发生器

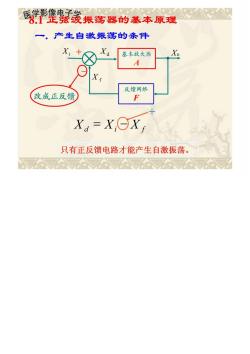

装篷影振馨的基本原理 一。产生自激振荡的条件 X 基本放大器 A 反债网络 (改成正反馈 F X=XOX 只有正反馈电路才能产生自激振荡

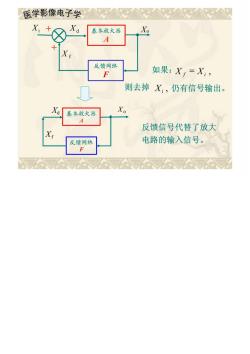

医学影像电子学公 、Xa 基本放大器 Xo A 反馈网络 F 如果：X/=X, 则去掉X,仍有信号输出。 X基本放大 Xo A 反馈信号代替了放大 反馈网络 电路的输入信号。 F

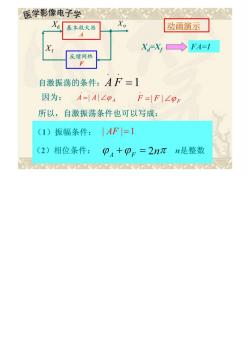

医学影像电子学公公△ X基本放大器 动画演示 A XX→FA=1 反馈网络 自激振荡的条件：AF=1 因为： A=|A∠pA F=|F|∠pF 所以，自激振荡条件也可以写成： (1)振幅条件：|AF=1 (2)相位条件： 94+pF=2nπn是整数 A

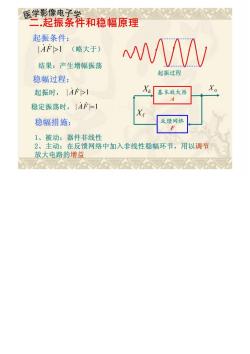

医学影像电子学 二起振条件和稳幅原理 起振条件： |AF>1(略大于) MWWW 结果：产生增幅振荡 起振过程 稳幅过程： 起振时，|A疗1 X:基本放大器 X。 稳定振荡时，|AF=1 X 稳幅措施： 反债网络 F 1、被动：器件非线性 2、主动：在反馈网络中加入非线性稳幅环节，用以调节 放大电路的增益

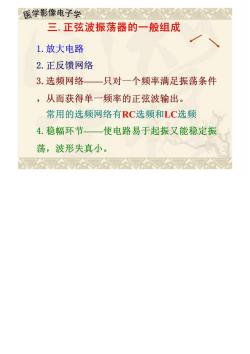

医学影像电子学公公公△② 三.正弦波振荡器的一般组成 1.放大电路 2.正反馈网络 3.选频网络一只对一个频率满足振荡条件 ，从而获得单一频率的正弦波输出。 常用的选频网络有RC选频和LC选频 4.稳幅环节一使电路易于起振又能稳定振 荡，波形失真小

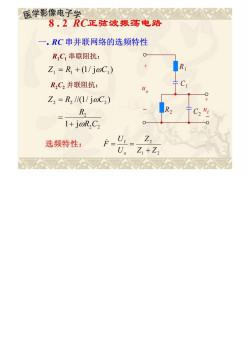

医学影像电子学公公 8.2RC正弦波振荡电路 一，RC串并联网络的选频特性 R,C串联阻抗： Q Z,=R,+(1/joC,) R,C2并联阻抗： Z2=R2/1/joC2) R2 1+j@R2C2 选频特性： Z, U。Z1+Z2

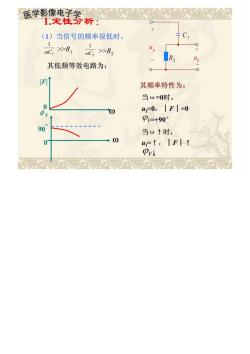

医学影像电子学 1.定性分析： (1)当信号的频率很低时。 OC >>R aC:>>R2 其低频等效电路为： F 其频率特性为： 当0=0时， 0 4=0,|F|=0 P=+90° 90 当0↑时， F↑，|F|t PF4

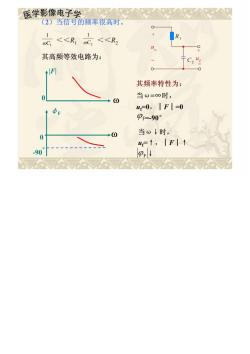

医学影像电子学△△△公 (2)当信号的频率很高时。 C <<R 0C <<R R 其高频等效电路为： F d 其频率特性为： 当0=∞时， 4=0,1F|=0 Pr=-90° 当o↓时， -------- uF↑，|F|t -90 9

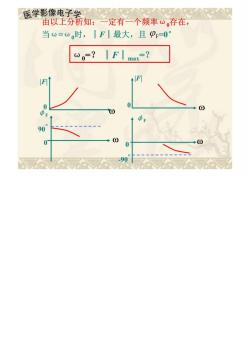

医学影像电子学△△ 由以上分析知：一定有一个频率四。存在， 当⊙=⊙时，|F|最大，且P=0° 00=? IFI max=? 0 90 +0 -90
