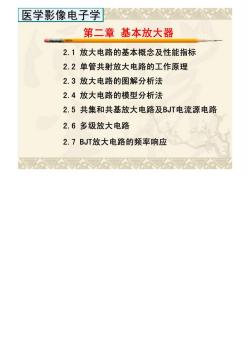

医学影像电子学 第二章基本放大器 2.1放大电路的基本概念及性能指标 2.2单管共射放大电路的工作原理 2.3放大电路的图解分析法 2.4放大电路的模型分析法 2.5共集和共基放大电路及BJT电流源电路 2.6多级放大电路 2.7 BJT放大电路的频率响应

医学影像电子学公公公 2.1放大电路的基本概念及性能指标 一.放大的基本概念 放大电路 4⊙ 信号源 负载 放大—把微弱的电信号的幅度放大。 一个微弱的电信号通过放大器后，输出电压或电流的幅得 到了放大，但它随时间变化的规律不能变，即不失真

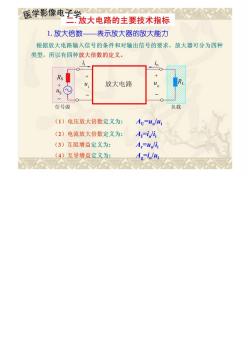

医学影像电子学△心 二放大电路的主要技术指标 1.放大倍数一表示放大器的放大能力 根据放大电路输入信号的条件和对输出信号的要求，放大器可分为四种 类型，所以有四种放大倍数的定义。 Rs 放大电路 信号源 负 ()电压放大倍数定义为： A=u。/ (2)电流放大倍数定义为 A (3)互阻增益定义为： A,=u。/ (4)互导增益定义为： A-i/u

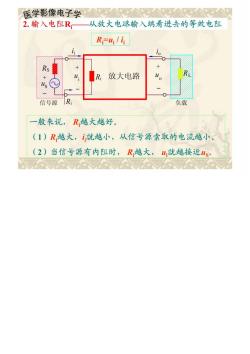

医学影像电子学公公 2.输入电阻R一从放大电路输入端看进去的等效电阻 R=4/ R 放大电路 R 信号源R 负载 一般来说，R越大越好。 (1)R越大，就越小，从信号源索取的电流越小。 (2)当信号源有内阻时，R越大，山就越接近Hs

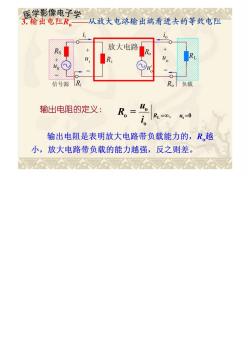

医学影像电子学 3.输出电阻R。 一从放大电路输出端看进去的等效电阻 6 放大电路 R R , 信号源R R。负载 输出电阻的定义： 输出电阻是表明放大电路带负载能力的，R越 小，放大电路带负载的能力越强，反之则差

医学影像电子学 4.通频带 放大倍数随频 率变化曲线 A 幅频特性曲 线 0.7Am 3dB带宽 ￡下限截 上限截知 止频率 止频率 通频带： fow=fH-f

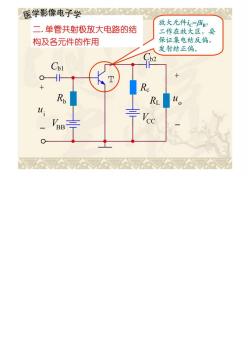

医学影像电子学心心△ 二，单管共射极放大电路的结 放大元件ici, 工作在放大区，要 构及各元件的作用 保证集电结反偏， 发射结正偏

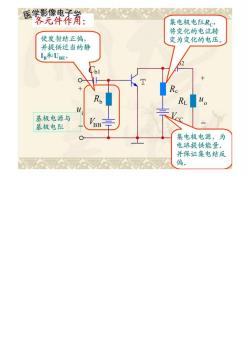

医学影像电子学 各元件作用： 集电极电阻Rc, 将变化的电流转 使发射结正偏， 变为变化的电压 并提供适当的静 I和UBE b R 基极电源与 基极电阻 BB 集电极电源，为 电路提供能量。 并保证集电结反 偏

医学影像电子学心△心心心心2公 2.2单管共射放大电路的工作原理 一，三极管的放大原理 三极管工作在放大区： Ic+△ 发射结正偏， IB+△BT 集电结反偏。 + R 放大原理： Rp UCEAUCE BB UBE△Ut △4→△UBE△IB →△Ic(B△IB) 4① -△UE(-△le×R) →△u 电压放大倍数：A。= U

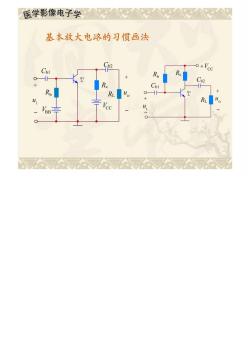

医学影像电子学△△ 基本放大电路的习惯画法
