山东第一医科大学（泰山医学院）：《医学影像电子学》课程教学课件（打印版）第十一章 门电路

医学影像电子学 第十一章 门电路

医学影像电子学△△△△△△ 集成电路基本常识

医学影像电子学

医学影像电子学△△公 PP22

医学影像电子学 数字电路介绍基本、常用的芯片 门电路 加法器、译码器、编码器、数据选择 器、计数器、寄存器等 数字芯片主要有两类 TTL和CM0S

医学影像电子学公公公 什么是 TTL?CMOS? TTL系列：晶体管构成 Transistor-Transistor Logic) CMOS系列：场效应管构成 Complementary Metal Oxide Semiconductor

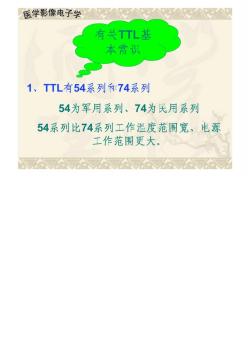

医学影像电子学公 有关TTL基 本常识 1、TTL有54系列和74系列 54为军用系列、74为民用系列 54系列比74系列工作温度范围宽、电源 工作范围更大

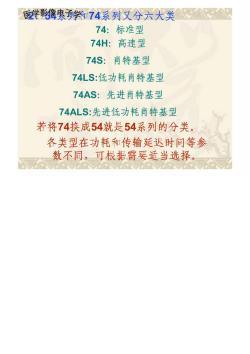

学影集学74系列又分六大类公△ 74:标准型 74H:高速型 74S:肖特基型 74LS:低功耗肖特基型 74AS:先进肖特基型 74ALS:先进低功耗肖特基型 若将74换成54就是54系列的分类。 各类型在功耗和传输延迟时间等参 数不同，可根据需要适当选择

医学影像电子学公心 3、各类型又有不同型号 每一型号逻辑功能不同：可查阅TTL手册 TTL集成电路型号索引 TTL集成电路型号索引 名 称 474系列5474S系列5474LS系列5474A5系列5474系列 001四2输入与非门 ★ ★ ★ 1四2输入与非门 03四2输入与非门 04T大反相卷 ★ 5大反相器 06六输出腐压反相器

出影临由工△△人△△公 130 145410译码廖动器 14710线4线优先编吗器 ★ 14818线-3线优先编码器 ★ 150161数据选择 ★ 1518选1数据选择器 ★ 153双4选1数据选择器 1544线.16线译码器 155双2找4线评码静 156双2线4线译码赞 157四2选1数据透择器 ★ 158四2选1数选择器 ★ 以上各系列（不论TTL器件或CMOS器件）， 其型号左边都有字母串以代表该产品是哪个公司的产品 例如，SN7420中的SN代表美国德克萨斯公司的产品
