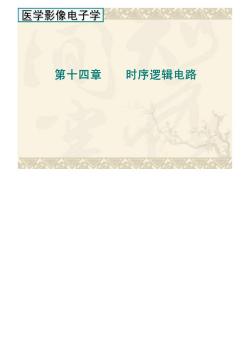

医学影像电子学 第十四章 时序逻辑电路

医学影像电子学 内容提要 1、时序逻辑电路的特点、功能表示方法、分类； 2、时序逻辑电路基本分析方法、设计方法； 3、常用时序逻辑电路

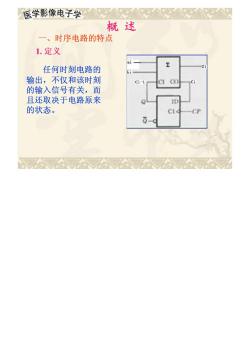

医学影像电子学 概述 一、时序电路的特 1.定义 任何时刻电路的 输出，不仅和该时刻 CI- 的输入信号有关，而 且还取决于电路原来 D 的状态。 -CP

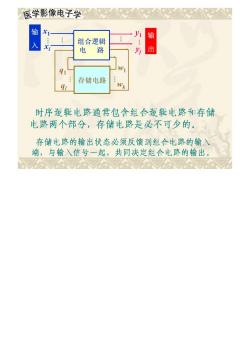

医学影像电子学 输 输 入 组合逻辑 电路 出 存储电路 Wk 时序逻辑电路通常包含组合逻辑电路和存储 电路两个部分，存储电路是必不可少的。 存储电路的输出状态必须反馈到组合电路的输入 端，与输入信号一起，共同决定组合电路的输出

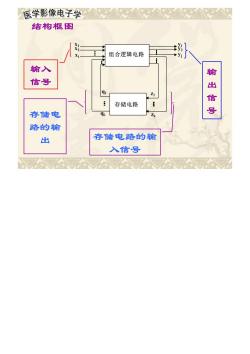

医学影像电子学公公 结构框图 组合逻辑电路 输入 信号 出 94 存储电路 存储电 号 路的输 出 存储电路的输 入信号

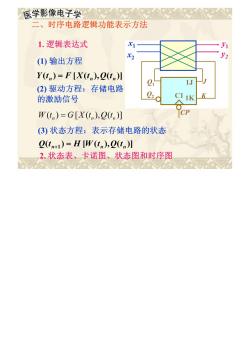

医学影像电子学△公人 二、时序电路逻辑功能表示方法 1.逻辑表达式 (①输出方程 Y(tn)=F[X(tn),Q(tn川 1J (2)驱动方程：存储电路 的激励信号 02d C1 1K W(t)=G[X(t),(t ) CP ()状态方程：表示存储电路的状态 2(t)=H W (t ),2(t)I 2.状态表、卡诺图、状态图和时序图

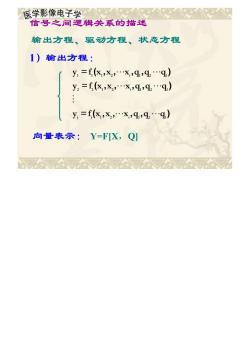

医学影像电子学公公 信号之间逻辑关系的描述 输出方程、驱动方程、状态方程 1)输出方程： y1=￡(K,x2,…x,9,qq） y2=￡(k,x2,X,q,96q） y=f8,x,x,q,q2…q） 向量表示：Y=FX,Q]

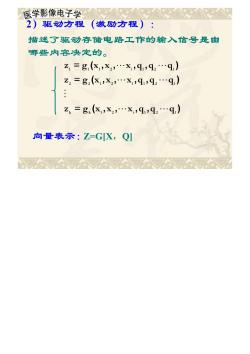

医学影像电子学公 2)驱动方程（激励方程)： 描述了驱动存储电路工作的输入信号是由 哪些内容决定的。 乙1=g1（X1,x2,…x,91,92…q） 22=g(X,x2,…x,9,q2…q） Z=gk(X,x2,…X,9,q2…9） 向量表示：Z=GX,Q]

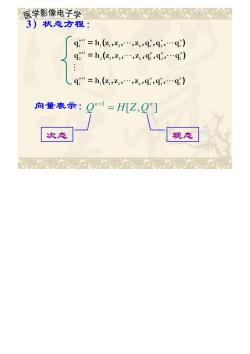

医学影像电子学△ 3)状态方程： q”=h,(z,之，…，z,9i,q2,…q） q8”=h,(么，z2,…,之，q,q,…q） q1=h,(z,z2,…,乙，qi,9,…q） 向量表示：Om+1=H[Z,Q”] 次态 现态

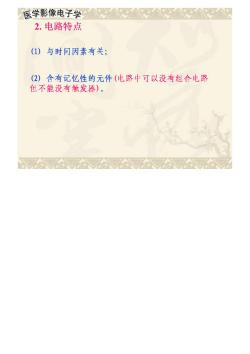

医学影像电子学公公公公 2.电路特点 (1)与时间因素有关； (2)含有记忆性的元件（电路中可以没有组合电路 但不能没有触发器)
