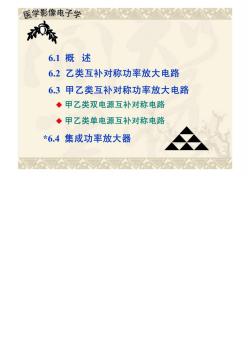

医学影像电子学公△△△ 6.1概述 6.2乙类互补对称功率放大电路 6.3甲乙类互补对称功率放大电路 ◆甲乙类双电源互补对称电路 ◆甲乙类单电源互补对称电路 *6.4集成功率放大器

医学影像电子学个公△公 6.1概述 什么是功率放大器？在电子系统中，模拟信号被放大 后，往往要去推动一个实际的负载。如使扬声器发声、继电 器动作、仪表指针偏转等。推动一个实际负载需要的功率很 大。能输出较大功率的放大器称为功率放大器 例：扩音系统 实际负载 信 电 功 效 取

医学影像电子学公△△公 一，功放电路的特点 (1)输出功率Po尽可能大 (2)功放电路中电流、电压要求都比较大，必须 注意电路参数不能超过晶体管的极限值：IcM、 UcEM、PcM。 P UCEM

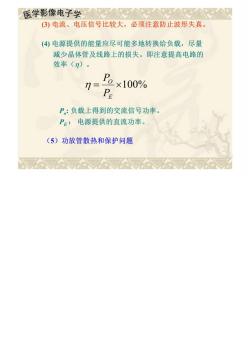

医学影像电子学△△△△△△△ ()电流、电压信号比较大，必须注意防止波形失真。 (4)电源提供的能量应尽可能多地转换给负载，尽量 减少晶体管及线路上的损失。即注意提高电路的 效率(7)。 Pa×100% n P。:负载上得到的交流信号功率。 PE:电源提供的直流功率。 (5)功放管散热和保护问题

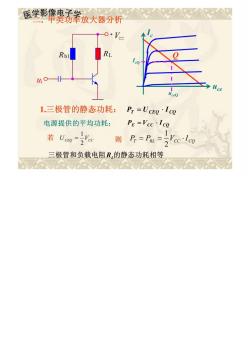

医学影像电子学 竿类功率放大器分析 1,三极管的静态功耗：Pr=Uce·IcQ 电源提供的平均功耗： PE =Vcc Ice 若Um'ar 则P=Pu='cc·lco 三极管和负载电阻R,的静态功耗相等

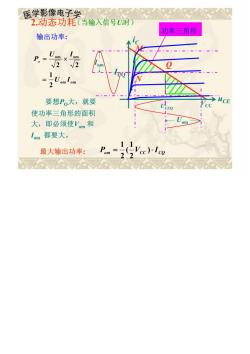

医学影像电子学△△△△ 2.动态功耗（当输入信号U时） 功率三角形 输出功率： P。= Uom 2 2 要想P。大，就要 uCE 使功率三角形的面积 大，即必须使Vm和 1m都要大。 最大输出功率： 22 Vcc).Ice

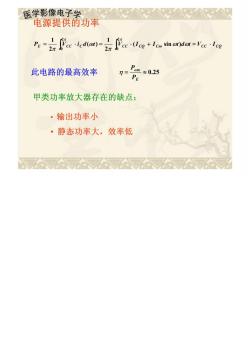

医学影像电子学△△△△ 电源提供的功率 (sindo-VecIco 此电路的最高效率 Pm≈0.25 n 甲类功率放大器存在的缺点： ·输出功率小 ·静态功率大，效率低

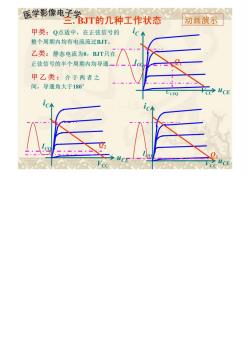

医学影像电子学公公个公心△么 兰JT的几种工作状态动画演示 甲类：0点适中，在正弦信号的 ic 整个周期内均有电流流过BJT。 乙类：静态电流为0，BJT只在 正弦信号的半个周期内均导通。 甲乙类：介于两者之 间，导通角大于180°

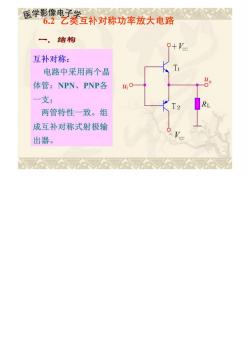

医学影像电子学 6.2乙类互补对称功率放大电路 一.结构 互补对称： 电路中采用两个晶 体管：NPN、PNP各 一支； 两管特性一致。组 成互补对称式射极输 出器
