医学影像电子学 第十六章A/DD/A转换器

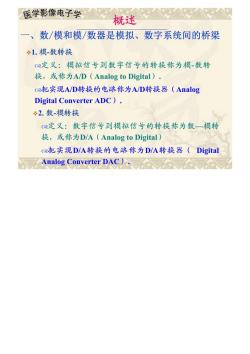

医学影像电子学公 概述 “、 数/模和模/数器是模拟、数字系统间的桥梁 1.模-数转换 ?定义：模拟信号到数字信号的转换称为模-数转 换，或称为A/D(Analog to Digital)。 c把实现A/D转换的电路称为A/D转换器（Analog Digital Converter ADC). 2.数-模转换 ⑧定义：数字信号到模拟信号的转换称为数一模转 换，或称为D/A(Analog to Digital) oR把实现D/A转换的电路称为D/A转换器(Digital Analog Converter DAC)☑ZZ☑Z☑Z

医学影像电子学 AYA△I 花程时间和藏值上是连续的物理量称为模拟量，变 化在时间和数值上是离散的物理量称为数字量。 如何起到桥梁的作用： 非电量 模拟传感器 数字量 被控对象 数宇处理系统 典型数字控制系统框图

医学影像电子学公公△ 数字控制 系统框图 连续变化的 模拟量 处婆的数 被控对象 行新 感 电压电的模拟量 器 频率等电量 数字系统 un

医学影像电子学公公公公回 二、常见数模、模数转换器应用系统举例 压力传感器 四 数 DAC 模拟控制器 路 温度传感器 模 DAC 模拟控制器 流量传感器 拟 模拟控制器 一进制 液位传感器 关 信号 机 DAC 模拟控制器 物理量 生产控制对象 三、A/D、D/A转换器的精度和速度 精度保证转换的准确性 速度保证适应快速过程的控制和检测

医学影像电子学公公△^ 四、分类 权电阻网络DAC 倒T形电阻网络DAC 并行 输入输 DAC 权电流型DAC 出方式 权电容型DAC 串行 开关树型DAC 直接ADC ADC 间接ADC

医学影像电子学△△△△△公 16.1D/A转换器(DAC) 1、DAC的功能将数字量成正比地转换与之对应成 模拟量。 4位 数字量 8位 模拟量 n位 10位 1 1位 DAC 0-5V或 16位等 0-10V等 (设D/A转换器的输入数字量为n位)

医学影像电子学△△△ 如何实现D/A? 2、实现D/A转换的基本怎想 数字量是用代码按数位组合而成的，对于有权码， 每位代码都有一定的权值，如能将每一位代码按其权的 大小转换成相应的模拟量，然后，将这些模拟量相加， 即可得到与数字量成正比的模拟量，这样，就可以实现 数字量一模拟量的转换

医学影像电子学公△△公△ DA转换的基本原理 数字量→按权相加→模拟量 1101B =1×23+1×22+0×21+1×20 =13

医学影像电子学公公公公^ 注意，A虽是模拟量， 但并不能取任意值，而只 能根据输入量D得到某些特 定值。 D/A转换特性
