《临床检验仪器学》课程教学资源（讲义）实验05 普通离心机的使用、调校及维护

实验5普通离心机的使用、调校及维护 实验目的 1.了解离心机的工作原理与结构 2.掌握普通离心机的使用及临床应用范围。 3.熟悉离心机常见故障的排除。 实验器材 普通台式低速离心机一台，万用电表一个，20w一40w电烙铁一把，常用修理工具 一套。 实验原理 将样品放入离心机管内，离心机转动时，样品悬浮溶液随离心管做圆周运动， 在高速旋转下，由于巨大的离心力作用，使悬浮的微小颗粒以一定的速度沉降，由 于不同颗粒的质量、密度、大小及形状等彼此各不相同，在同一固定大小的离心场 中沉降速度也就不相同，便可得到相互间的分离，从而使样品中的物质得以分离。 仪器描述 离心机通常由电动机，离心机转盘（转头）、调速器、定时器、离心套管与底座 等部件全部装成一体组成。其结构见图6-1。 图1普通离心机结构示意 实验步骤 (一)离心机的使用 1.检查离心机外套管是否完整无损和管底是否有橡皮垫：目测平衡离心物质 其量距离心管口1~2cm为宜，以免在离心时甩出：离心管必须成偶数对称放入转子 的托管内，否则会因严重不平衡而产生剧烈振动：关上门盖，检查是否已锁紧。 2.各参数的调试：离心机控制面板上有有各按键功能的显示。 (1)转速测试离心机工作时，由石英晶体振荡器输出频率信号，整形成矩形时 钟脉冲，再经过分频获得不同的标准时间。在采样的标准时间间隔内送进转速信号

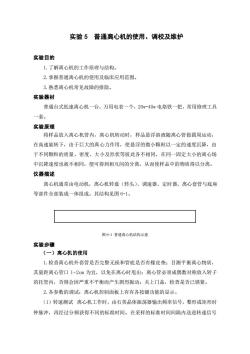

实验 5 普通离心机的使用、调校及维护 实验目的 1.了解离心机的工作原理与结构。 2.掌握普通离心机的使用及临床应用范围。 3.熟悉离心机常见故障的排除。 实验器材 普通台式低速离心机一台，万用电表一个，20w-40w 电烙铁一把，常用修理工具 一套。 实验原理 将样品放入离心机管内，离心机转动时，样品悬浮溶液随离心管做圆周运动， 在高速旋转下，由于巨大的离心力作用，使悬浮的微小颗粒以一定的速度沉降，由 于不同颗粒的质量、密度、大小及形状等彼此各不相同，在同一固定大小的离心场 中沉降速度也就不相同，便可得到相互间的分离，从而使样品中的物质得以分离。 仪器描述 离心机通常由电动机，离心机转盘（转头）、调速器、定时器、离心套管与底座 等部件全部装成一体组成。其结构见图 6-1。 图 6-1 普通离心机结构示意 实验步骤 （一）离心机的使用 1.检查离心机外套管是否完整无损和管底是否有橡皮垫；目测平衡离心物质， 其量距离心管口 1~2cm 为宜，以免在离心时甩出；离心管必须成偶数对称放入转子 的托管内，否则会因严重不平衡而产生剧烈振动；关上门盖，检查是否已锁紧。 2.各参数的调试：离心机控制面板上有有各按键功能的显示。 （1）转速测试 离心机工作时，由石英晶体振荡器输出频率信号，整形成矩形时 钟脉冲，再经过分频获得不同的标准时间。在采样的标准时间间隔内送进转速信号

脉冲，则转速信号脉冲除以时间间隔就可直接获得转速。 目前普通离心机在速度控制上采用双向晶闸管无级调速，并装有转速指示表和 显示器。见图6-2。 图6一2双向品闸管控制电动高心机调速电路图 如图，打开SB1开关（与RP1连动），220v交流电通过P1、R1给C1充电，当 C1上的电压大于VS2的导通电压时，VS2导通，C1通过VS2、R2双向晶闸管放电， 晶闸管导通，使串励电动机转动。调节即1电位器改变其数值就可以调节移相角， 改变VS1双向晶闸管的导通角，从而达到改变输出到电动机的电压。C1容量大时， 移相角亦大，输出电压低。故C1值取得大一些，可以加宽输出电压的调节范围。在 一般情况下，输出电压从20~80V起调电压比较合适。 (2)转速调试：按转速窗口“△键”，调试至所需转速，显示窗口数字由小到大， 最高为4000r/min,数字由小到大，调试完毕，数码管闪烁三次，自动储存。 (3)时间调试：按“△键”，显示窗口数字由小到大最高99分钟，按“7键” 数字由大到小，调试所需时间后，数码管闪烁三次，自动储存。 3.按启动键后指示灯亮，离心机开始运转，窗口显示转速：时间窗口开始倒计 时，1~2min转速升至设置的转速，仪器运转过程中，按“CF键”显示相对离心力， 转速转换显示相对离心力，10秒钟后恢复显示转速。 4.离心完毕指示灯亮，转速停止可发出“喘嘟”叫声，按“开门键”后发出“砰” 声门盖打开，取出离心试管。被离心的物质形成上清液和管底的沉淀物。 5.临床检测应用（恶性与良性胸腹水的鉴别） ①取2支100mm×10mm的塑料试管，每管加入恶性与良性胸腹水各5ml:②目测 平衡两支试管并对称性的将其放入转子的托管内：③调试转速至3000r/min,设置离 心时间(I0mi):④按启动键离心机开始运转，转速窗口显示转速，时间窗口开始 倒计时，按相应键可显示相对离心力（®C℉）：⑤离心完毕指示灯亮，打开门盖取出离 心管，被离心的胸腹水形成上清液和管底的沉淀物：⑥取上清液做生化酶学分析及 肿瘤标志物的测定，沉淀物涂片，固定后染色进行脱落细胞及细菌学的检查。 (二)离心机使用中的常见故障及排除 1.离心机不转动的可能原因

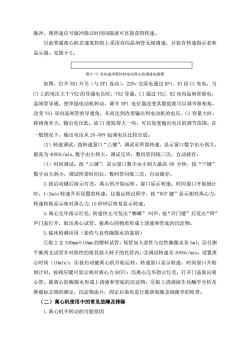

脉冲，则转速信号脉冲除以时间间隔就可直接获得转速。 目前普通离心机在速度控制上采用双向晶闸管无级调速，并装有转速指示表和 显示器。见图 6-2。 图 6－2 双向晶闸管控制电动离心机调速电路图 如图，打开 SB1 开关（与 RP1 连动），220v 交流电通过 RP1、R1 给 C1 充电，当 C1 上的电压大于 VS2 的导通电压时，VS2 导通，C1 通过 VS2、R2 双向晶闸管放电， 晶闸管导通，使串励电动机转动。调节 RP1 电位器改变其数值就可以调节移相角， 改变 VS1 双向晶闸管的导通角，从而达到改变输出到电动机的电压。C1 容量大时， 移相角亦大，输出电压低。故 C1 值取得大一些，可以加宽输出电压的调节范围。在 一般情况下，输出电压从 20~80V 起调电压比较合适。 （2）转速调试：按转速窗口“△键”，调试至所需转速，显示窗口数字由小到大， 最高为 4000r/min,数字由小到大，调试完毕，数码管闪烁三次，自动储存。 （3）时间调试：按“△键”，显示窗口数字由小到大最高 99 分钟，按“▽键” 数字由大到小，调试所需时间后，数码管闪烁三次，自动储存。 3.按启动键后指示灯亮，离心机开始运转，窗口显示转速；时间窗口开始倒计 时，1~2min 转速升至设置的转速，仪器运转过程中，按“RCF 键”显示相对离心力， 转速转换显示相对离心力,10 秒钟后恢复显示转速。 4.离心完毕指示灯亮，转速停止可发出“嘟嘟” 叫声，按“开门键”后发出“砰” 声门盖打开，取出离心试管。被离心的物质形成上清液和管底的沉淀物。 5.临床检测应用（恶性与良性胸腹水的鉴别） ①取 2 支 100mm×10mm 的塑料试管，每管加入恶性与良性胸腹水各 5ml；②目测 平衡两支试管并对称性的将其放入转子的托管内；③调试转速至 3000r/min，设置离 心时间（10min）；④按启动键离心机开始运转，转速窗口显示转速，时间窗口开始 倒计时，按相应键可显示相对离心力(RCF)；⑤离心完毕指示灯亮，打开门盖取出离 心管，被离心的胸腹水形成上清液和管底的沉淀物；⑥取上清液做生化酶学分析及 肿瘤标志物的测定，沉淀物涂片，固定后染色进行脱落细胞及细菌学的检查。 （二）离心机使用中的常见故障及排除 1.离心机不转动的可能原因

(1)查找电源是否接触不良；(2)电源熔断器烧坏；(3)电刷磨损严重；(4)调 速电路出现故障。 故障排除：①检查电源是否接触良好及电源线是否有断裂；②检查电源熔断器 并测量是否断路，如烧坏须更换，但需查找原因，否则，更换后再被烧坏：③拆下 电刷，查看磨损情况及整流器磨损情况，如整流器磨损严重，要用细纱纸打磨：④ 对于采用单项或双向晶闸管控制电路，要检查电路元件有无烧坏现象，然后再测量 相关元器件判断其性能好坏，有无烧坏或击穿，如发现则立即进行更换。 2.离心机转速不稳定的可能原因 (1)离心机整流器与电刷接触不良：(2)调速开关电位器损坏。 故障排除：①仔细检查离心机整流器及电刷磨损情况，检查电刷的压力，弹簧 压力的大小，对损坏的电刷进行更换，对弹性弱的弹簧必须更换：②重点检查调速 电路部分的调速电位器，把电路板拆下，测量电位器电阻值，测量中间接点与两边 连接点电阻值变化情况，有无断路，碳膜有否被烧坏，如有需更换新品。 3.双向晶闸管损坏的简单判断方法 对3A以下功率的双向晶闸管测试：将万用表置于R×1P挡、用红表笔和黑表笔 分别接双向晶闸管的T,和T,两极，此时，所测电阻值为无穷大，然后，在两表笔连 接双向晶闸管的T和T,的同时，用黑表笔碰触以下控制极，此时若电阻为二十几欧 并且可以保持，则可认为是正常状态：如果不能保持，则说明门极已经损坏。对于 3A以上较大功率的双向晶闸管测试：门极与T和T的阻值，正向阻值在二十几欧， 反向阻值在三十几欧，应视为正常，如果测得正、反向阻值一样大，则说明门极己 损坏。 思考题 1.普通离心机的主要结构包括哪几部分？ 2.如何正常使用普通离心机？ 3.离心机不转动常见于哪些原因？如何排除？

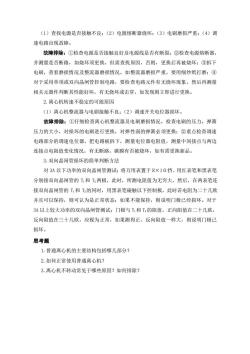

（1）查找电源是否接触不良；（2）电源熔断器烧坏；（3）电刷磨损严重；（4）调 速电路出现故障。 故障排除：①检查电源是否接触良好及电源线是否有断裂；②检查电源熔断器， 并测量是否断路，如烧坏须更换，但需查找原因，否则，更换后再被烧坏；③拆下 电刷，查看磨损情况及整流器磨损情况，如整流器磨损严重，要用细纱纸打磨；④ 对于采用单项或双向晶闸管控制电路，要检查电路元件有无烧坏现象，然后再测量 相关元器件判断其性能好坏，有无烧坏或击穿，如发现则立即进行更换。 2.离心机转速不稳定的可能原因 （1）离心机整流器与电刷接触不良；（2）调速开关电位器损坏。 故障排除：①仔细检查离心机整流器及电刷磨损情况，检查电刷的压力，弹簧 压力的大小，对损坏的电刷进行更换，对弹性弱的弹簧必须更换；②重点检查调速 电路部分的调速电位器，把电路板拆下，测量电位器电阻值，测量中间接点与两边 连接点电阻值变化情况，有无断路，碳膜有否被烧坏，如有需更换新品。 3.双向晶闸管损坏的简单判断方法 对 3A 以下功率的双向晶闸管测试：将万用表置于 R×1Ω挡、用红表笔和黑表笔 分别接双向晶闸管的 T1和 T2两极，此时，所测电阻值为无穷大，然后，在两表笔连 接双向晶闸管的 T1和 T2的同时，用黑表笔碰触以下控制极，此时若电阻为二十几欧 并且可以保持，则可认为是正常状态；如果不能保持，则说明门极已经损坏。对于 3A 以上较大功率的双向晶闸管测试；门极与 T1和 T2的阻值，正向阻值在二十几欧， 反向阻值在三十几欧，应视为正常，如果测得正、反向阻值一样大，则说明门极己 损坏。 思考题 1.普通离心机的主要结构包括哪几部分？ 2.如何正常使用普通离心机？ 3.离心机不转动常见于哪些原因？如何排除？
