《临床检验仪器学》课程教学资源（学习指导）第二章 显微镜技术和显微镜

1基本要求 1.1了解 (1)了解显微镜技术的产生和发展现状 (②)了解光学显微镜的常见故障及其排除方法 1.2熟悉 (1)熟悉临床常用显微镜的临床应用 (2)熟悉光学显微镜的维护、调试与使用方法 (3)熟悉扫描隧道显微镜的基本原理及特点 (4) 熟悉电子显微镜的临床应用 1.3 掌握 (1)掌握光学显微镜的性能参数、基本原理和基本结构 (②)掌握常用显微镜的基本原理、结构和特殊部件 (3)掌握电子显微镜的类型和组成 (④)掌握透射和扫描电子显微镜的基本原理及特点。 2重点难点 2.1重点 (1)光学显微镜的光学参数、基本原理和基本结构 (②)临床常用显微镜的基本原理、结构和特殊部件 (3) 临床常用显微镜的性能、用途 (④)）光学显微镜的调试与使用方法 (⑤)电子显微镜的类型和组成 (6) 透射电子显微镜、扫描钝子显微镜、扫描隧道显微镜的基本原理及特点 2.2 难点 (1)临床常用显微镜的基本原理、结构和特殊部件 (2)光学显微镜的性能参数 (3)透射电子显微镜、扫描电子显微镜、扫描隧道显微镜的基本原理及特点 3讲授学时 建议10-12学时 4内容提要 4.1光学显微镜 4.1.1光学显微镜的工作原理 光学显微镜是利用光学原理，把人眼所不能分辨的微小物体放大成像，供人们提取物质微细 结构信息的光学仪器。显微镜是由两组会聚透镜组成的光学折射成像系统。把焦距较短、靠近观察

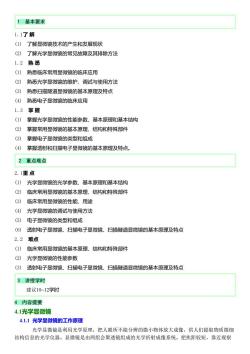

1 基本要求 1.1了 解 (1) 了解显微镜技术的产生和发展现状 (2) 了解光学显微镜的常见故障及其排除方法 1.2 熟 悉 (1) 熟悉临床常用显微镜的临床应用 (2) 熟悉光学显微镜的维护、调试与使用方法 (3) 熟悉扫描隧道显微镜的基本原理及特点 (4) 熟悉电子显微镜的临床应用 1.3 掌 握 (1) 掌握光学显微镜的性能参数、基本原理和基本结构 (2) 掌握常用显微镜的基本原理、结构和特殊部件 (3) 掌握电子显微镜的类型和组成 (4) 掌握透射和扫描电子显微镜的基本原理及特点。 2 重点难点 2.1重 点 (1) 光学显微镜的光学参数、基本原理和基本结构 (2) 临床常用显微镜的基本原理、结构和特殊部件 (3) 临床常用显微镜的性能、用途 (4) 光学显微镜的调试与使用方法 (5) 电子显微镜的类型和组成 (6) 透射电子显微镜、扫描电子显微镜、扫描隧道显微镜的基本原理及特点 2.2 难点 (1) 临床常用显微镜的基本原理、结构和特殊部件 (2) 光学显微镜的性能参数 (3) 透射电子显微镜、扫描电子显微镜、扫描隧道显微镜的基本原理及特点 3 讲授学时 建议10~12学时 4 内容提要 4.1光学显微镜 4.1.1 光学显微镜的工作原理     光学显微镜是利用光学原理，把人眼所不能分辨的微小物体放大成像，供人们提取物质微细 结构信息的光学仪器。显微镜是由两组会聚透镜组成的光学折射成像系统。把焦距较短、靠近观察

物、成实像的透镜组称为物镜(object1ens),而焦距较长，靠近眼睛、成虚像的透镜组称为目镜 (ocular lens)。而相对于物镜的成像条件及最后二次成像于观察者的明视距离等条件的满足是通过 仪器的机械调焦系统来实现的。被观察物体位于物镜的前方，被物镜作第一级放大后成一倒立的实 像，然后此实像再被目镜作第二级放大，得到最大放大效果的倒立的虚像，位于人眼的明视距离 处。 4.1.2光学显微镜的基本结构 光学显微镜的基本结构包括光学系统和机械系统两大部分。光学系统是显微镜的主体部分，有包 括物镜、目镜、聚光镜及反光镜等组成的照明装置。机械系统是为了保证光学系统的成像而配置 的，包括调焦系统、载物台和物镜转换器等运动夹持部件以及底座、镜臂、镜筒等支持部件。一些 特殊类型或高级显微镜还有一些附加装置。 4.1.3光学显微镜的性能参数 放大率：显微镜的放大率(amplification)或称放大倍数是指显微镜经多次成像后最终所成（放大的） 像的大小相对于原物体大小的比值： 数值孔径：数值孔径(numerical aperture)又叫镜口率，是物体与物镜间媒质的折射率n与物镜 孔径角的一半(B)正弦值的乘积，通常缩写为NA 分辨率：显微镜的分辨率(distinguishability)又称为分辨本领(resolving power)),是指透镜能分辨 两点之间的最小距离。 视野：视野(visual field)又称视场(ield),是指通过显微镜所能看到标本所在空间的范围， 景深与焦长：景深(depth of field)又称焦点深度，是指在成一幅清晰像的前提下，像平面不 变，景物沿光轴前后移动的距离称"景深”。景物不动，像平面沿光轴前后移动的距离称“焦长”。 镜像亮度和清晰度：镜像亮度即显微镜的图像亮度的简称。镜像清晰度是指图像的轮廓清晰、 衬度适中的程度 工作距离：工作距离是指从物镜前表面中心到被观察标本间满足工作要求的距离范围，与物镜 的数值孔径成反比。 4.2电子显微镜 4.2.1电子显微镜的基本结构 电子显微镜主要由电子光学系统、真空系统、供电系统、机械系统和观察显示系统等几部分组 成。电子光学系统主要由电子透镜和电子枪组成。 真空系统主要由机械泵、油扩散泵或离子泵、联动控制阀门、真空排气管道、空气过滤器和用于 真空度指示的真空测量规等组成。 供电系统包括高压电源、真空系统供电电源、透镜电源、辅助电源及安全保护系统的电源等。 机械系统包括电镜座、标本室、磁屏蔽外壳、镜筒、制冷系统及控制工作台等。 观察显示系统由荧光屏和照相室两部分组成。 4.2.2电子显微镜的分类及其应用 1. 透射电子显微镜：透射电子显微镜是以电子束透过样品经过聚焦与放大后所产生的物像， 投射到荧光屏上或照相底片上进行观察。透射电镜的分辨率为0.1~0.2m,放大倍数为几万~几十 万倍。由于电子易散射或被物体吸收，故穿透力低，必须制备更薄的超薄切片（通常为50~ 100m)。在生物医学中主要用于观察组织和细胞内的亚显微结构、蛋白质、核酸等大分子的形态 结构及病毒的形态结构等，另外，透射电镜还是区分细胞凋亡与细胞坏死最可靠的方法。细菌细胞

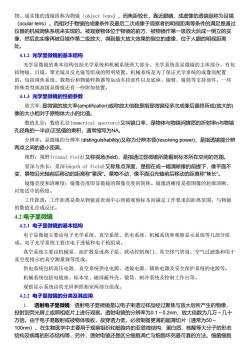

物、成实像的透镜组称为物镜（object lens），而焦距较长，靠近眼睛、成虚像的透镜组称为目镜 （ocular lens）。而相对于物镜的成像条件及最后二次成像于观察者的明视距离等条件的满足是通过 仪器的机械调焦系统来实现的。被观察物体位于物镜的前方，被物镜作第一级放大后成一倒立的实 像，然后此实像再被目镜作第二级放大，得到最大放大效果的倒立的虚像，位于人眼的明视距离 处。 4.1.2 光学显微镜的基本结构 光学显微镜的基本结构包括光学系统和机械系统两大部分。光学系统是显微镜的主体部分，有包 括物镜、目镜、聚光镜及反光镜等组成的照明装置。机械系统是为了保证光学系统的成像而配置 的，包括调焦系统、载物台和物镜转换器等运动夹持部件以及底座、镜臂、镜筒等支持部件。一些 特殊类型或高级显微镜还有一些附加装置。 4.1.3 光学显微镜的性能参数 放大率:显微镜的放大率(amplification)或称放大倍数是指显微镜经多次成像后最终所成(放大的) 像的大小相对于原物体大小的比值。 数值孔径：数值孔径(numerical aperture)又叫镜口率，是物体与物镜间媒质的折射率n与物镜 孔径角的一半(β)正弦值的乘积，通常缩写为NA。 分辨率：显微镜的分辨率(distinguishability)又称为分辨本领(resolving power)，是指透镜能分辨 两点之间的最小距离。 视野：视野(visual field)又称视场(field)，是指通过显微镜所能看到标本所在空间的范围。 景深与焦长：景深(depth of field)又称焦点深度，是指在成一幅清晰像的前提下，像平面不 变，景物沿光轴前后移动的距离称"景深"。景物不动，像平面沿光轴前后移动的距离称"焦长"。 镜像亮度和清晰度：镜像亮度即显微镜的图像亮度的简称。镜像清晰度是指图像的轮廓清晰、 衬度适中的程度。 工作距离：工作距离是指从物镜前表面中心到被观察标本间满足工作要求的距离范围，与物镜 的数值孔径成反比。 4.2 电子显微镜 4.2.1 电子显微镜的基本结构 电子显微镜主要由电子光学系统、真空系统、供电系统、机械系统和观察显示系统等几部分组 成。电子光学系统主要由电子透镜和电子枪组成。 真空系统主要由机械泵、油扩散泵或离子泵、联动控制阀门、真空排气管道、空气过滤器和用于 真空度指示的真空测量规等组成。 供电系统包括高压电源、真空系统供电电源、透镜电源、辅助电源及安全保护系统的电源等。 机械系统包括电镜座、标本室、磁屏蔽外壳、镜筒、制冷系统及控制工作台等。 观察显示系统由荧光屏和照相室两部分组成。 4.2.2 电子显微镜的分类及其应用 1. 透射电子显微镜：透射电子显微镜是以电子束透过样品经过聚焦与放大后所产生的物像， 投射到荧光屏上或照相底片上进行观察。透射电镜的分辨率为0.1～0.2nm，放大倍数为几万～几十 万倍。由于电子易散射或被物体吸收，故穿透力低，必须制备更薄的超薄切片（通常为50～ 100nm）。在生物医学中主要用于观察组织和细胞内的亚显微结构、蛋白质、核酸等大分子的形态 结构及病毒的形态结构等，另外，透射电镜还是区分细胞凋亡与细胞坏死最可靠的方法。细菌细胞

结构，鞭毛结构，放线菌的孢子结构及孢子表面装饰物立体形状等超微结构的观察，都需用透射电 子显微镜。 2. 扫描电子显微镜：扫描电子显微镜的工作原理是用一束极细的电子束扫描样品，在样品表 面激发出次级电子，次级电子的多少与电子束入射角有关，也就是说与样品的表面结构有关，次级 电子由探测体收集，并在那里被闪烁器转变为光信号，再经光电倍增管和放大器转变为电信号来控 制荧光屏上电子束的强度，显示出与电子束同步的扫描图像。图像立体形像，反映了标本的表面结 构。为了使标本表面发射出次级电子，标本在固定、脱水后，要喷涂上一层重金属微粒，重金属在 电子束的轰击下发出次级电子信号。其分辨率一般为3nm~10nm,放大率为5倍~300000倍，加速 电压为1kV~30kV,SEM的景深长、视野大、图像有立体感、样品制备简单、放大率范围广、能够 观察较大样品的局部细微结构。扫描电镜可以观察到微观世界的立体形象，它的图像是三维的逼真反 映出样品表面结构的凹凸不平，如细菌的形态，鞭毛大小结构，放线菌的孢子表面装饰物等。在生 物医学上，扫描电镜主要用来观察组织、细胞表面或断裂面的显微和亚显微结构及较大的颗粒性样 品(3nm~10nm)的表面形态结构。 3 扫描隧道显微镜：扫猫隧首显微镜是根据量子力学原理中的隧首效应和三维扫猫而设计， 当原子尺度的针尖在不到一个纳米的高度上扫描样品时，此处电子云重叠，外加电压(2V 2V)，针尖与样品之间产生隧道效应而有电子逸出，形成隧道电流，通过隧道电流获取显微图像 而不需要光源和透镜。扫描隧道显微镜的分辨率很高，横向为0.1~0.2nm,纵向可达0.001nm,已 达原子量级的分辨率。它的优点是三态（固态、液态和气态）物质均可进行观察，可在真空、大 气、常温等不同环境下工作，甚至可将样品浸在水和其它溶液中，不需要特别的制样技术。普通电 镜只能观察制作好的固体标本。利用扫描隧道显微镜可直接观察生物大分子，如DNA、RNA和蛋白 质等分子的原子布阵，和某些生物结构，如生物膜、细胞壁等的原子排列，特别适用于研究生物样 品和在不同实验条件下对样品表面的评价。STM有两种工作方式，一种称为恒流扫描方式，即采用 电子反馈线路控制隧道电流使其大小恒定，而用压电陶瓷管控制针尖的表面扫描路线保持间距不 变，随着表面高低起伏而上下运动。另一种工作模式是恒高度工作，在对样品进行扫描过程中保持 针尖的绝对高度不变；于是针尖与样品表面的局域距离将发生变化，隧道电流的大小也随着发生变 化；通过计算机记录隧道电流的变化，并转换成图像信号显示出来，即得到了STM显微图像。 4.3特殊光学显微镜 4.3.1荧光显微镜 荧光显微镜利用物质的荧光性识别物质。荧光物质把入射的紫外线变为可见光，使荧光显微镜 对可见光成像，故可以采用常规的物镜和目镜。当辐射波长在3000以下时，应采用贵重的石英玻璃 作载玻片，为避免试样上的灰尘或污点产生外来的荧光，被检试样必须十分清洁。为防止紫外线进 入物镜，可以采用暗视场照明。荧光显微镜既▣以观察固定的切片标本，而目可以进行活体染色观 察。 4.3.2相衬显微镜 光线只有酒时染色标本时其波长、根幅发生变化，人眼才能看见，但活细胞和未染色的标本由于 光波长和振幅不发生变化，人眼看不到，但其相位有变化，因此利用光的干涉和衍射效应把透过标 本不同区域的光波光程差转变成振幅差，使细胞内各种结构之间呈现清晰可见的明暗对比。可用来 观察活细胞和未染色的标本。 4.3.3倒置显微镜 倒置显微镜(Inverted Microscope)的组成和普通显微镜一样，只不过物镜与照明系统颠倒，前 者在载物台之下，后者在载物台之上，用于观察培养的活细胞，具有相差物镜

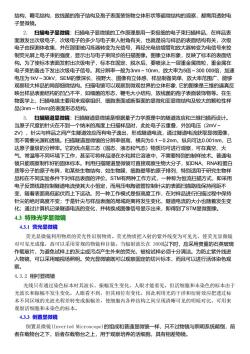

结构，鞭毛结构，放线菌的孢子结构及孢子表面装饰物立体形状等超微结构的观察，都需用透射电 子显微镜。 2. 扫描电子显微镜：扫描电子显微镜的工作原理是用一束极细的电子束扫描样品，在样品表 面激发出次级电子，次级电子的多少与电子束入射角有关，也就是说与样品的表面结构有关，次级 电子由探测体收集，并在那里被闪烁器转变为光信号，再经光电倍增管和放大器转变为电信号来控 制荧光屏上电子束的强度，显示出与电子束同步的扫描图像。图像立体形象，反映了标本的表面结 构。为了使标本表面发射出次级电子，标本在固定、脱水后，要喷涂上一层重金属微粒，重金属在 电子束的轰击下发出次级电子信号。其分辨率一般为3nm～10nm，放大率为5倍～300 000倍，加速 电压为1kV～30kV，SEM的景深长、视野大、图像有立体感、样品制备简单、放大率范围广、能够 观察较大样品的局部细微结构。扫描电镜可以观察到微观世界的立体形象, 它的图像是三维的逼真反 映出样品表面结构的凹凸不平，如细菌的形态，鞭毛大小结构，放线菌的孢子表面装饰物等。在生 物医学上，扫描电镜主要用来观察组织、细胞表面或断裂面的显微和亚显微结构及较大的颗粒性样 品(3nm～10nm)的表面形态结构。 3. 扫描隧道显微镜：扫描隧道显微镜是根据量子力学原理中的隧道效应和三维扫描而设计。 当原子尺度的针尖在不到一个纳米的高度上扫描样品时，此处电子云重叠，外加电压（2mV～ 2V），针尖与样品之间产生隧道效应而有电子逸出，形成隧道电流，通过隧道电流获取显微图像， 而不需要光源和透镜。扫描隧道显微镜的分辨率很高，横向为0.1～0.2nm，纵向可达0.001nm，已 达原子量级的分辨率。它的优点是三态（固态、液态和气态）物质均可进行观察，可在真空、大 气、常温等不同环境下工作，甚至可将样品浸在水和其它溶液中，不需要特别的制样技术。普通电 镜只能观察制作好的固体标本。利用扫描隧道显微镜可直接观察生物大分子，如DNA、RNA和蛋白 质等分子的原子布阵，和某些生物结构，如生物膜、细胞壁等的原子排列，特别适用于研究生物样 品和在不同实验条件下对样品表面的评价。STM有两种工作方式，一种称为恒流扫描方式，即采用 电子反馈线路控制隧道电流使其大小恒定，而用压电陶瓷管控制针尖的表面扫描路线保持间距不 变，随着表面高低起伏而上下运动。另一种工作模式是恒高度工作，在对样品进行扫描过程中保持 针尖的绝对高度不变；于是针尖与样品表面的局域距离将发生变化，隧道电流的大小也随着发生变 化；通过计算机记录隧道电流的变化，并转换成图像信号显示出来，即得到了STM显微图像。 4.3 特殊光学显微镜 4.3.1 荧光显微镜 荧光显微镜利用物质的荧光性识别物质。荧光物质把入射的紫外线变为可见光，使荧光显微镜 对可见光成像，故可以采用常规的物镜和目镜。当辐射波长在 3000以下时，应采用贵重的石英玻璃 作载玻片，为避免试样上的灰尘或污点产生外来的荧光，被检试样必须十分清洁。为防止紫外线进 入物镜，可以采用暗视场照明。荧光显微镜既可以观察固定的切片标本，而且可以进行活体染色观 察。 4.3.2 相衬显微镜 光线只有通过染色标本时其波长、振幅发生变化，人眼才能看见，但活细胞和未染色的标本由于 光波长和振幅不发生变化，人眼看不到，但其相位有变化，因此利用光的干涉和衍射效应把透过标 本不同区域的光波光程差转变成振幅差，使细胞内各种结构之间呈现清晰可见的明暗对比。可用来 观察活细胞和未染色的标本。 4.3.3 倒置显微镜 倒置显微镜(Inverted Microscope)的组成和普通显微镜一样，只不过物镜与照明系统颠倒，前 者在载物台之下，后者在载物台之上，用于观察培养的活细胞，具有相差物镜

4.3.4暗视野显微镜 暗视野显微镜(dark field microscope)的聚光镜中央有当光片，使照明光线不直接进人物 镜，只允许被标本反射和衍射的光线进入物镜，因而视野的背景是黑的，物体的边缘是亮的。利用 这种显微镜能见到小至4nm~200nm的微粒子，分辨率可比普通显微镜高50倍。它可用来观察小于 0.1μ物体的存在，这是其他光学显微镜观测不出来的。还可用来观察活细胞的运动，尤其是配合显 微摄影技术，可记录一个细胞或细胞器的运动轨迹，借此可分析它的运动方向，乃至速度等。 4.3.5偏光显微镜 偏光显微镜是利用光的偏振特性，对具有双折射性（即可以使一束入射光经折射后分成两束折射 光)的晶体、液晶态物质进行观察和研究的重要光学仪器。 偏光显微镜是在一般显微镜的基础上增添了使普通光转变成线偏振光和检测偏振光的装置或观察 干涉图样的特殊透镜。即光源前有偏振片（起偏器），使进入显微镜的光线为偏振光，镜筒中有检 偏器（一个偏振方向与起偏器垂直的起偏器） 偏光显微镜的载物台是可以旋转的。当载物台无样品时，无论如何旋转载物台，由于两个偏振片 是垂直的，显微镜里看不到光线。而放入旋光性物质后，由于光线通过这类物质时发生偏转，因此 旋转载物台便能检测到这种物体。 利用它可以清楚地观察到纤维丝、纺锤体、胶原、染色体、卵巢、骨骼、毛发、活细胞的结晶或 液晶态的内含物、神经纤维、肌肉纤维、植物纤维等的细微结构，从而可以分析细胞、组织的变化 过程。 4.3.6激光扫描共聚焦显微镜 激光扫描共聚焦显微镜是在荧光显微镜成像的基础上装有激光扫描装置，以单色激光作为光 源，使样品被激发出荧光，利用计算机进行图像处理，从而得到细胞或组织内部微细结构的荧光图 共聚焦显微镜利用激光扫描束经照明孔形成点光源对标本内焦平面上的每一点扫描，由于照明孔 与检测孔相对于物镜焦平面是共轭的，焦平面上的点同时聚焦于照明孔和检测孔，焦平面以外的点 不会在检测孔处成像，这样就得到了标本清晰的光学切面图，克服了普通光镜图像模糊的缺 点。 4.3.7紫外光显微镜 使用紫外光源可以明显提高显微镜的分辨率，对于生物样品使用紫外光照明还具有独特的效果。细 胞中的原生质对可见光几乎是不吸收的，而蛋白质和核酸等生物大分子对紫外光具有特殊的吸收作 用。因此，可以使用紫外光显微镜(ultraviolet microscope)研究单个细胞的组成与变化情况. 4.3.8干涉相衬显微镜 干涉相衬显微镜利用偏振光，有四个特殊的光学组件：偏振器、棱镜、滑行器和检偏器 偏振器直接装在聚光系统的前面，使光线发生线性偏振。在聚光器中安装了石英Wollaston棱 镜，可将一束光分解成偏振方向不同的两束光(x和y)，二者成一小夹角。聚光器将两束光调整成 与显微镜光轴平行的方向。最初两束光相位一致，在穿过标本相邻的区域后，由于标本的厚度和折 射率不同，引起两束光发生光程差。在物镜的后焦面处安装了第二个Nollaston棱镜（滑行器），把两 束光波合并成一束。这时两束光的偏振面(x和y)仍然存在。最后光束穿过第二个偏振装置（检偏 器)，检偏器将两束垂直的光波组合成具有相同偏振面的两束光，使二者发生干涉。 干涉相衬显微镜的优点是能显示结构的三维立体投影影像，与相衬显微镜相比，其标本可略厚一 点，折率差别更大，故景影像的立体感更强，产生类似于浮雕的效果。它使细胞的内部结构，特别

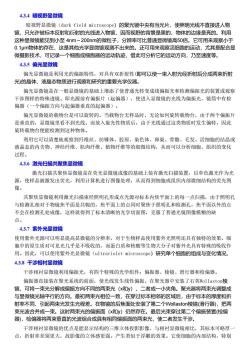

4.3.4 暗视野显微镜 暗视野显微镜（dark field microscope）的聚光镜中央有当光片，使照明光线不直接进人物 镜，只允许被标本反射和衍射的光线进入物镜，因而视野的背景是黑的，物体的边缘是亮的。利用 这种显微镜能见到小至 4nm～200nm的微粒子，分辨率可比普通显微镜高50倍。它可用来观察小于 0.1μm物体的存在，这是其他光学显微镜观测不出来的。还可用来观察活细胞的运动，尤其是配合显 微摄影技术，可记录一个细胞或细胞器的运动轨迹，借此可分析它的运动方向，乃至速度等。 4.3.5 偏光显微镜 偏光显微镜是利用光的偏振特性，对具有双折射性(即可以使一束入射光经折射后分成两束折射 光)的晶体、液晶态物质进行观察和研究的重要光学仪器。 偏光显微镜是在一般显微镜的基础上增添了使普通光转变成线偏振光和检测偏振光的装置或观察 干涉图样的特殊透镜。即光源前有偏振片（起偏器），使进入显微镜的光线为偏振光，镜筒中有检 偏器（一个偏振方向与起偏器垂直的起偏器）。 偏光显微镜的载物台是可以旋转的。当载物台无样品时，无论如何旋转载物台，由于两个偏振片 是垂直的，显微镜里看不到光线。而放入旋光性物质后，由于光线通过这类物质时发生偏转，因此 旋转载物台便能检测到这种物体。 利用它可以清楚地观察到纤维丝、纺锤体、胶原、染色体、卵巢、骨骼、毛发、活细胞的结晶或 液晶态的内含物、神经纤维、肌肉纤维、植物纤维等的细微结构，从而可以分析细胞、组织的变化 过程。 4.3.6 激光扫描共聚焦显微镜     激光扫描共聚焦显微镜是在荧光显微镜成像的基础上装有激光扫描装置，以单色激光作为光 源，使样品被激发出荧光，利用计算机进行图像处理，从而得到细胞或组织内部微细结构的荧光图 像。 共聚焦显微镜利用激光扫描束经照明孔形成点光源对标本内焦平面上的每一点扫描，由于照明孔 与检测孔相对于物镜焦平面是共轭的，焦平面上的点同时聚焦于照明孔和检测孔，焦平面以外的点 不会在检测孔处成像，这样就得到了标本清晰的光学切面图，克服了普通光镜图像模糊的缺 点。    4.3.7 紫外光显微镜 使用紫外光源可以明显提高显微镜的分辨率，对于生物样品使用紫外光照明还具有独特的效果。细 胞中的原生质对可见光几乎是不吸收的，而蛋白质和核酸等生物大分子对紫外光具有特殊的吸收作 用。因此，可以使用紫外光显微镜（ultraviolet microscope）研究单个细胞的组成与变化情况。 4.3.8 干涉相衬显微镜 干涉相衬显微镜利用偏振光，有四个特殊的光学组件：偏振器、棱镜、滑行器和检偏器。 偏振器直接装在聚光系统的前面，使光线发生线性偏振。在聚光器中安装了石英Wollaston棱 镜，可将一束光分解成偏振方向不同的两束光（x和y），二者成一小夹角。聚光器将两束光调整成 与显微镜光轴平行的方向。最初两束光相位一致，在穿过标本相邻的区域后，由于标本的厚度和折 射率不同，引起两束光发生光程差。在物镜的后焦面处安装了第二个Wollaston棱镜(滑行器)，把两 束光波合并成一束。这时两束光的偏振面（x和y）仍然存在。最后光束穿过第二个偏振装置(检偏 器)，检偏器将两束垂直的光波组合成具有相同偏振面的两束光，使二者发生干涉。 干涉相衬显微镜的优点是能显示结构的三维立体投影影像，与相衬显微镜相比，其标本可略厚一 点，折射率差别更大，故影像的立体感更强，产生类似于浮雕的效果。它使细胞的内部结构，特别

是一些较大的细胞器，如核、线粒体等，立体感特别强，因此适合应用于显微操作技术。 4.3.9近场扫描光学显微镜 近场显微镜的微探头是一个中空的、针状的、顶部小于150nm,内孔直径为50nm的玻璃微管，管 壁镀铝膜，最终使光线只能从直径为50m(可见波长的1110左右)的内孔射入，微管的尾部接上十 分灵敏的光量子探测器测量进入内孔的光量。这种技术的理论分辨率极限约10m。由于采用可见光 对生物样品损害很少，而且既可以用在空气中（与电子显微镜必须在真空条件下相比要优越），又 可以用在水中（与一般的光学显微镜相比也有优越性）。 这种光学显微镜技术将对研究活体中的病毒和染色体等生物物质的结构和形态发挥作用。由于探 测器对可见光是灵敏的，还可以对生物样品进行荧光分析。这种显微镜还能用来研究材料的表面性 质。 4.4显微镜的使用、维护、常见故障及排除 4.4.1光学显微镜的使用 低倍光学显微镜的使用： 1.对光：转动粗调节螺旋，降低载物台：旋转物镜转换器，使10倍物镜头对准镜台孔；然后升高 聚光镜，打开光圈，将反光镜的凹面对准光源，直至视野明亮为止。 2.将要观察的切片放在载物台上，固定好，并将要观察的部位移至中央 3.调焦距：旋转粗调螺旋，升高载物台，至物镜距玻片约0.5c时，再缓慢降低镜台，直到看请 图像为止。 4.调节两瞳孔间的距离：一边用双眼自目镜中观察，一边用双手握住两个目镜管，前后或左右移 动，直到双眼看到一共同视野为止。 5.为使右眼图像更清晰，可轻轻转动微调螺旋，欲使左眼图像清晰，需旋转镜管长度调节环。 高倍光学显微镜的使用： 用低倍镜看清图像后，将要进一步放大的结构移至视野中央，一边从侧面观察，一边旋转物镜转 换器，将高倍镜头对准镜台孔：升高聚光镜，将光线调节到最亮的程度：然后，稍微转动微调螺 旋，即可观察到清晰的图像。 油镜的使用： 用低倍箱看清图像后，将所要观察的结构移至视野中央，在标木所要观察的部位商一商籍油，旋 转物镜转换器，将油镜头对准镜台孔，使油镜头下端与镜油接触，然后，轻轻转动微调螺旋，即可 看清物像。使用油镜时，应把聚光镜的光圈充分开大。用完油镜后，必须用擦镜纸葩清洗剂，将镜 头和玻片擦净。 4.4.2光学显微镜的维护 1.搬动显微镜时，应该用右手握镜臂，左手托镜座，平贴胸前，以防撞碰。切勿用一只手斜提， 前后摇摆。 2.每次使用显微镜前，要检查显微镜的主要部件有无缺损，发现问题，及时报告。使用时，要严 格按操作程序，正确地缓慢移动有关机械部分。 3.禁止拆卸显微镜的各个部件，更不允许与其它显微镜对换，以免安装不当影响观察效果。 4.如镜头表面有灰尘，应该用擦镜纸擦，不允许用口吹、手指抹，或用其它纸、布擦

是一些较大的细胞器，如核、线粒体等，立体感特别强，因此适合应用于显微操作技术。 4.3.9 近场扫描光学显微镜 近场显微镜的微探头是一个中空的、针状的、顶部小于150nm，内孔直径为50nm的玻璃微管，管 壁镀铝膜，最终使光线只能从直径为50nm（可见波长的1/10左右）的内孔射入，微管的尾部接上十 分灵敏的光量子探测器测量进入内孔的光量。这种技术的理论分辨率极限约10nm。由于采用可见光 对生物样品损害很少，而且既可以用在空气中（与电子显微镜必须在真空条件下相比要优越），又 可以用在水中（与一般的光学显微镜相比也有优越性）。 这种光学显微镜技术将对研究活体中的病毒和染色体等生物物质的结构和形态发挥作用。由于探 测器对可见光是灵敏的，还可以对生物样品进行荧光分析。这种显微镜还能用来研究材料的表面性 质。 4.4 显微镜的使用、维护、常见故障及排除 4.4.1 光学显微镜的使用 低倍光学显微镜的使用： 1.对光：转动粗调节螺旋，降低载物台；旋转物镜转换器，使10倍物镜头对准镜台孔；然后升高 聚光镜，打开光圈，将反光镜的凹面对准光源，直至视野明亮为止。 2.将要观察的切片放在载物台上，固定好，并将要观察的部位移至中央。 3.调焦距：旋转粗调螺旋，升高载物台，至物镜距玻片约0.5cm时，再缓慢降低镜台，直到看清 图像为止。 4.调节两瞳孔间的距离：一边用双眼自目镜中观察，一边用双手握住两个目镜管，前后或左右移 动，直到双眼看到一共同视野为止。 5.为使右眼图像更清晰，可轻轻转动微调螺旋，欲使左眼图像清晰，需旋转镜管长度调节环。 高倍光学显微镜的使用： 用低倍镜看清图像后，将要进一步放大的结构移至视野中央，一边从侧面观察，一边旋转物镜转 换器，将高倍镜头对准镜台孔；升高聚光镜，将光线调节到最亮的程度；然后，稍微转动微调螺 旋，即可观察到清晰的图像。 油镜的使用： 用低倍镜看清图像后，将所要观察的结构移至视野中央，在标本所要观察的部位滴一滴镜油，旋 转物镜转换器，将油镜头对准镜台孔，使油镜头下端与镜油接触，然后，轻轻转动微调螺旋，即可 看清物像。使用油镜时，应把聚光镜的光圈充分开大。用完油镜后，必须用擦镜纸蘸清洗剂，将镜 头和玻片擦净。 4.4.2 光学显微镜的维护 1.搬动显微镜时，应该用右手握镜臂,左手托镜座，平贴胸前，以防撞碰。切勿用一只手斜提， 前后摇摆。 2.每次使用显微镜前，要检查显微镜的主要部件有无缺损，发现问题，及时报告。使用时，要严 格按操作程序，正确地缓慢移动有关机械部分。 3.禁止拆卸显微镜的各个部件，更不允许与其它显微镜对换，以免安装不当影响观察效果。 4.如镜头表面有灰尘，应该用擦镜纸擦，不允许用口吹、手指抹，或用其它纸、布擦

5.显微镜用完后，将4倍镜头对准镜台孔，升高镜台，降下聚光器，打开光圈，盖好防尘罩，放 回原处。 4.4.3光学显微镜的常见故障及排除 光学显微镜的常见故障粗调的自动下滑，即调焦后导轨处在某一位置上，由于镜臂、镜简、载物 台等自身重量作用，在没有外力作用的情况下镜筒徐徐滑下。对下滑较轻的情况，双手各握紧一粗 调焦螺旋，左手握紧不动，右手握紧粗调焦螺旋沿顺时针转动，即可制止下滑。 4.4.4电子显微镜的维护及常见故障排除 1,电子显微镜的日常维护：注意保持干燥和真空，常开机，多使用。 电子显微镜常见故障：灯丝损坏，通常3个月左右更换一次。在安装灯丝时，必须使灯丝尖 端与栅极孔的中心严格对正。装好灯丝抽真空，加上高压并使灯丝饱和后将在屏上看到一小亮斑， 调节电子枪平移，使亮斑达到最亮。 4.5显微摄影术 显微摄影术(photomicrography)是利用显微照相装置，把显微镜视野中所观察到物件的细微结 构真实地记录下来，以供进一步分析研究之用的一种技术。 数码显微摄影以电子存储设备为载体，通过电感藕合器(CCD芯片)将光信号转换成相应模拟量的 电信号，这种电信号经模拟数字转换器(ADC芯片)进行模拟及数字信号转换后，再经数字压缩记录到 内存卡或闪速存储卡等一些移动式存储器中，形成数字影像文件。数码摄影装置从根本上解决了传 统显微摄影装置取景观察不便、图像传送难、效率低、速度慢等问题。现在的主流数码相机产品都 提供USB接口，能兼容BM微型硬盘，支持高容量的CF/SM卡，CCD像素能达到四五百万，不但拥 有了很高的成像品质而且可以将数字影像文件随时调入计算机内进行图像处理，与附加的相关设备 来完成照片的显现、存储、修改、打印和传输等工作

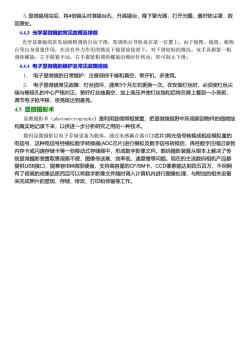

5.显微镜用完后，将4倍镜头对准镜台孔，升高镜台，降下聚光器，打开光圈，盖好防尘罩，放 回原处。 4.4.3 光学显微镜的常见故障及排除 光学显微镜的常见故障粗调的自动下滑，即调焦后导轨处在某一位置上，由于镜臂、镜筒、载物 台等自身重量作用，在没有外力作用的情况下镜筒徐徐滑下。对下滑较轻的情况，双手各握紧一粗 调焦螺旋，左手握紧不动，右手握紧粗调焦螺旋沿顺时针转动，即可制止下滑。 4.4.4 电子显微镜的维护及常见故障排除 1. 电子显微镜的日常维护：注意保持干燥和真空，常开机，多使用。 2. 电子显微镜常见故障：灯丝损坏，通常3个月左右更换一次。在安装灯丝时，必须使灯丝尖 端与栅极孔的中心严格对正。装好灯丝抽真空，加上高压并使灯丝饱和后将在屏上看到一小亮斑， 调节电子枪平移，使亮斑达到最亮。 4.5 显微摄影术 显微摄影术（photomicrography）是利用显微照相装置，把显微镜视野中所观察到物件的细微结 构真实地记录下来，以供进一步分析研究之用的一种技术。 数码显微摄影以电子存储设备为载体，通过电感藕合器(CCD芯片)将光信号转换成相应模拟量的 电信号，这种电信号经模拟数字转换器(ADC芯片)进行模拟及数字信号转换后，再经数字压缩记录到 内存卡或闪速存储卡等一些移动式存储器中，形成数字影像文件。数码摄影装置从根本上解决了传 统显微摄影装置取景观察不便、图像传送难、效率低、速度慢等问题。现在的主流数码相机产品都 提供USB接口，能兼容IBM微型硬盘，支持高容量的CF/SM卡，CCD像素能达到四五百万，不但拥 有了很高的成像品质而且可以将数字影像文件随时调入计算机内进行图像处理，与附加的相关设备 来完成照片的显现、存储、修改、打印和传输等工作
