《临床检验仪器学》课程教学资源（讲义）实验07 模拟光电型血细胞计数器

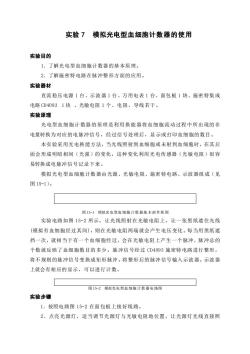

实验7模拟光电型血细胞计数器的使用 实验目的 1.了解光电型血细胞计数器的基本原理。 2.了解施密特电路在脉冲整形方面的应用。 实验器材 直流稳压电源1台、示波器1台、万用电表1台、面包板1块、施密特集成 电路CD40931块、光敏电阻1个、电阻、导线若干。 实验原理 光电型血细胞计数器的原理是利用换能器将血细胞流动过程中所出现的非 电量转换为对应的电脉冲信号，经过信号处理后，显示或打印血细胞的数目。 本实验采用光电换能方法，当光线照射到血细胞或未射到血细胞时，在其后 面会形成明暗相间（光强）的变化，这种变化利用光电传感器（光敏电阻）很容 易转换成电脉冲信号记录下来。 模拟光电型血细胞计数器由光源、光敏电阻、施密特电路、示波器组成（见 图15-1)。 图15-1模拟光电型血细胞计数器基本部件框图 实验电路如图15-2所示。让光线照射在光敏电阻上，让一张黑纸遮住光线 (模拟有血细胞经过其间)，则在光敏电阻两端就会产生电压变化。每当用黑纸遮 挡一次，就相当于有一个血细胞经过，会在光敏电阻上产生一个脉冲，脉冲总的 个数就反映了血细胞数目的多少。脉冲信号经过CD4093施密特电路进行整形， 将不规则的脉冲信号变换成矩形脉冲。将整形后的脉冲信号输入示波器。示波器 上就会有相应的显示，可以进行计数。 图152模拟光电型血细跑计数器电路图 实验步骤 1.按照电路图15-2在面包板上接好线路。 2.点亮光源灯，适当调节光源灯与光敏电阻地位置，让光源灯光线直接照

实验 7 模拟光电型血细胞计数器的使用 实验目的 1．了解光电型血细胞计数器的基本原理。 2．了解施密特电路在脉冲整形方面的应用。 实验器材 直流稳压电源 1 台、示波器 1 台、万用电表 1 台、面包板 1 块、施密特集成 电路 CD4093 1 块 、光敏电阻 1 个、电阻、导线若干。 实验原理 光电型血细胞计数器的原理是利用换能器将血细胞流动过程中所出现的非 电量转换为对应的电脉冲信号，经过信号处理后，显示或打印血细胞的数目。 本实验采用光电换能方法，当光线照射到血细胞或未射到血细胞时，在其后 面会形成明暗相间（光强）的变化，这种变化利用光电传感器（光敏电阻）很容 易转换成电脉冲信号记录下来。 模拟光电型血细胞计数器由光源、光敏电阻、施密特电路、示波器组成（见 图 15-1）。 图 15-1 模拟光电型血 细胞 计数 器基 本部 件框 图 实验电路如图 15-2 所示。让光线照射在光敏电阻上，让一张黑纸遮住光线 (模拟有血细胞经过其间)，则在光敏电阻两端就会产生电压变化。每当用黑纸遮 挡一次，就相当于有一个血细胞经过，会在光敏电阻上产生一个脉冲，脉冲总的 个数就反映了血细胞数目的多少。脉冲信号经过 CD4093 施密特电路进行整形， 将不规则的脉冲信号变换成矩形脉冲。将整形后的脉冲信号输入示波器。示波器 上就会有相应的显示，可以进行计数。 图 15-2 模拟光电型血 细胞 计数 器电 路图 实验步骤 1．按照电路图 15-2 在面包板上接好线路。 2．点亮光源灯，适当调节光源灯与光敏电阻地位置，让光源灯光线直接照

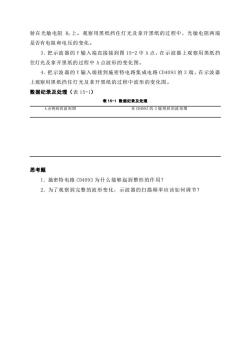

射在光敏电阻R:上。观察用黑纸挡住灯光及拿开黑纸的过程中，光敏电阻两端 是否有电阻和电压的变化。 3.把示波器的Y输入端直接接到图15-2中A点，在示波器上观察用黑纸挡 住灯光及拿开黑纸的过程中A点波形的变化图。 4.把示波器的Y输入端接到施密特电路集成电路CD4093的3端，在示波器 上观察用黑纸挡住灯光及拿开黑纸的过程中波形的变化图。 数据纪录及处理（表15-1) 表15-1数据纪录及处理 A点得到的波形图 在CD4093的3葡得到的波形图 思考题 1.施密特电路CD4093为什么能够起到整形的作用？ 2.为了观察到完整的波形变化，示波器的扫描频率应该如何调节？

射在光敏电阻 R2 上。观察用黑纸挡住灯光及拿开黑纸的过程中，光敏电阻两端 是否有电阻和电压的变化。 3．把示波器的 Y 输入端直接接到图 15-2 中 A 点，在示波器上观察用黑纸挡 住灯光及拿开黑纸的过程中 A 点波形的变化图。 4．把示波器的 Y 输入端接到施密特电路集成电路 CD4093 的 3 端，在示波器 上观察用黑纸挡住灯光及拿开黑纸的过程中波形的变化图。 数据纪录及处理（表 15-1） 表 15-1 数据纪录及处理 A 点得到的波 形图 在 CD4093 的 3 端 得到 的波 形图 思考题 1．施密特电路 CD4093 为什么能够起到整形的作用？ 2．为了观察到完整的波形变化，示波器的扫描频率应该如何调节？
