实验2常用电子测量仪器的使用 实验目的 1.了解常用电子测量仪器的原理、正确调校和使用方法。 2.学会指针式万用表、直流稳压电源、示波器等的正确使用方法。 实验器材 指针式万用表、示波器、直流稳压电源和信号发生器各一台，电阻、导线若 实验原理 直流稳压电源(IMY-Ⅱ型)将22ON的交流电经过降压、整流、滤波和稳压 后，可以得到在0V30V筢围内连续输出的直流电压。 指针式万用表(MF-50型)是一种磁电式电表，是利用位于永久磁铁间的线 圈的电流的变化带动指针偏转来进行测量的工具，可测量电压、电流和电阻值等。 外界输入的电参数（电阻、电压、电流等）通过红、黑两支表笔引入到万用表的 内电路，内电路将其转换为对应的电流提供给位于永久磁铁间的线圈。永久磁铁 形成一个固定的磁场，而通电的线圈也要形成随电流大小变化的电磁场。两个磁 场相互作用，可使线圈发生偏转，进而带动指针的偏转。即外界输入电参数的变 化最终引起指针偏转角度的变化，通过标定、刻度，就可以从表盘上指针对应的 位置读出各电参数的具体数值。 示波器(YB-4210)采用普通的单踪示波器，用来观察交流电压信号的波形 图象。工作时示波器的电子枪连续地发射电子，形成一电子束打在涂有荧光物质 的屏幕上，荧光物质在电子的作用下使荧光屏中央形成一个固定的亮点。在水平 方向(X扫描方向)加上正弦扫描信号后，电子会向正极方向移动。由于是正弦 信号，其正极在不断地左右转换，因而电子束也会不断地左右移动，通过“视觉 暂留”现象，电子束在荧光屏上形成的一系列荧光亮点就会变成一条在水平方向 的扫描亮线。当垂直方向(Y外接输入方向)加入输入信号后，在垂直方向的两 个电极间形成随外界输入信号变化的电场。在此电场的作用下，电子束在原有的 水平运动的基础上又要作垂直运动。调节好水平正弦信号的频率，就可将输入信 号的变化反应在荧光屏上，即在荧光屏上形成输入信号波形图像。 仪器描述

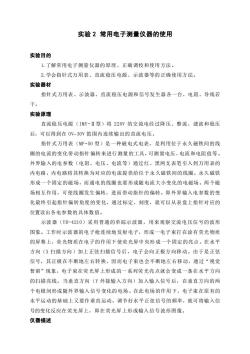

实验 2 常用电子测量仪器的使用 实验目的 1.了解常用电子测量仪器的原理、正确调校和使用方法。 2.学会指针式万用表、直流稳压电源、示波器等的正确使用方法。 实验器材 指针式万用表、示波器、直流稳压电源和信号发生器各一台，电阻、导线若 干。 实验原理 直流稳压电源（IMY-Ⅱ型）将 220V 的交流电经过降压、整流、滤波和稳压 后，可以得到在 0V~30V 笵围内连续输出的直流电压。 指针式万用表（MF-50 型）是一种磁电式电表，是利用位于永久磁铁间的线 圈的电流的变化带动指针偏转来进行测量的工具，可测量电压、电流和电阻值等。 外界输入的电参数（电阻、电压、电流等）通过红、黑两支表笔引入到万用表的 内电路，内电路将其转换为对应的电流提供给位于永久磁铁间的线圈。永久磁铁 形成一个固定的磁场，而通电的线圈也要形成随电流大小变化的电磁场。两个磁 场相互作用，可使线圈发生偏转，进而带动指针的偏转。即外界输入电参数的变 化最终引起指针偏转角度的变化，通过标定、刻度，就可以从表盘上指针对应的 位置读出各电参数的具体数值。 示波器（YB-4210）采用普通的单踪示波器，用来观察交流电压信号的波形 图象。工作时示波器的电子枪连续地发射电子，形成一电子束打在涂有荧光物质 的屏幕上，荧光物质在电子的作用下使荧光屏中央形成一个固定的亮点。在水平 方向（X 扫描方向）加上正弦扫描信号后，电子会向正极方向移动。由于是正弦 信号，其正极在不断地左右转换，因而电子束也会不断地左右移动，通过“视觉 暂留”现象，电子束在荧光屏上形成的一系列荧光亮点就会变成一条在水平方向 的扫描亮线。当垂直方向（Y 外接输入方向）加入输入信号后，在垂直方向的两 个电极间形成随外界输入信号变化的电场。在此电场的作用下，电子束在原有的 水平运动的基础上又要作垂直运动。调节好水平正弦信号的频率，就可将输入信 号的变化反应在荧光屏上，即在荧光屏上形成输入信号波形图像。 仪器描述

1.WY-Ⅱ型集成直流稳压电源WY-Ⅱ型集成直流稳压电源是可提供OV~3Ov 范围内的直流稳压电源，有6V、9V、12V、15V、21V、24V、27V、30v九档可供 选择。有一个电压输出指示表和两个电流输出指示表。工作时按照所要求的电压 信号的大小选择一个比它稍大的档，然后通过调节微调旋纽，观察电压表得到所 要求的电压值。 2.-50型指针式万用表下-50型指针式万用表有电阻档、直流电流档、交 流电压档，直流电压档和测三级管B值的hFE档等五档可供使用选择。工作时先 用表盘上小螺丝调表针“0”（此为电压、电流的零点）。测电阻时注意必须先机 械调零后再测量。 3.ST-9型示波器ST-9型示波器有扫描范围、衰减等档和输入接头等装置 工作时应调整到亮度适当、聚焦清晰。通过调整不同的频率可以使扫描信号在水 平方向拉开或压缩波形，微调帮助固定波形。衰减档(Y方向)可成整数倍衰减 外接输入信号，在垂直方向压缩波形。 4.信号发生器信号发生器通过频率调节改变输出波形的频率，输出调节 改变输出波形的幅度。能够提供正弦波、方波、锯齿波、微分波、梳状波和阶梯 波等六种波。可以和示波器配合使用，用于检测电子线路。 实验步骤 1.直流稳压电源输出10V的结果： (1)接通交流电源，打开IWY-Ⅱ型集成电路稳压电源的开关，指示灯亮： (2)任选一组电压输出接头端作为输出。如以“I”组作为输出，则把选 择开关拔向“【”边。注意这只是表示电压表此时显示的是第“I”组的输出电 压值，并不影响第“Ⅱ”组的输出： (3)选择12V的电压档，调微调旋扭，使电压表指针恰好指示到所需的10V 上，即此时“I”组电压输出为10V: (4)其它电压输出可按相同方法获得： 2.用万用表测电压值和电阻值： (1)用万用表测电压值和电阻值时，先观察指针是否在“0”，若不在则调 节表盘上的小螺丝，调好“0”后再测量。若未知被测电压或电流的数值应先选 择较大范围档，测得数值后再选择与之相适应的档，以提高测量精度。测直流电 压与电流时必须注意表头的接法为“红正黑负”，切不可用电流档直接测电源电

1. WY-Ⅱ型集成直流稳压电源 WY-Ⅱ型集成直流稳压电源是可提供 0V~30V 范围内的直流稳压电源，有 6V、9V、12V、15V、21V、24V、27V、30V 九档可供 选择。有一个电压输出指示表和两个电流输出指示表。工作时按照所要求的电压 信号的大小选择一个比它稍大的档，然后通过调节微调旋纽，观察电压表得到所 要求的电压值。 2. F-50 型指针式万用表 F-50 型指针式万用表有电阻档、直流电流档、交 流电压档，直流电压档和测三级管值的 hFE 档等五档可供使用选择。工作时先 用表盘上小螺丝调表针“0”（此为电压、电流的零点）。测电阻时注意必须先机 械调零后再测量。 3. ST-9 型示波器 ST-9 型示波器有扫描范围、衰减等档和输入接头等装置。 工作时应调整到亮度适当、聚焦清晰。通过调整不同的频率可以使扫描信号在水 平方向拉开或压缩波形，微调帮助固定波形。衰减档（Y 方向）可成整数倍衰减 外接输入信号，在垂直方向压缩波形。 4．信号发生器 信号发生器通过频率调节改变输出波形的频率，输出调节 改变输出波形的幅度。能够提供正弦波、方波、锯齿波、微分波、梳状波和阶梯 波等六种波。可以和示波器配合使用，用于检测电子线路。 实验步骤 1．直流稳压电源输出 10V 的结果： （1） 接通交流电源，打开 IWY-Ⅱ型集成电路稳压电源的开关，指示灯亮； （2） 任选一组电压输出接头端作为输出。如以“Ⅰ”组作为输出，则把选 择开关拔向“Ⅰ”边。注意这只是表示电压表此时显示的是第“Ⅰ”组的输出电 压值，并不影响第“Ⅱ”组的输出； （3）选择 12V 的电压档，调微调旋扭，使电压表指针恰好指示到所需的 10V 上，即此时“Ⅰ”组电压输出为 10V； （4）其它电压输出可按相同方法获得； 2．用万用表测电压值和电阻值： （1）用万用表测电压值和电阻值时，先观察指针是否在“0”，若不在则调 节表盘上的小螺丝，调好“0”后再测量。若未知被测电压或电流的数值应先选 择较大范围档，测得数值后再选择与之相适应的档，以提高测量精度。测直流电 压与电流时必须注意表头的接法为“红正黑负”，切不可用电流档直接测电源电

压，以免烧坏万用表。读数时垂直于指针方向读数，注意档数和表盘刻度间的换 算。 (2)按待测电阻的大小选择适当的电阻档，如1kQ档。将红黑两表笔短路 此时万用表指示电阻值应恰好为0。若实际指示值不为0，则应调节调零旋转， 使万用表指针恰好指到0，这时才能用来测量电阻值，否则会产生静态偏差。而每 更换一个电阻档，必须先机械调零后再测量。测量所给5种电阻阻值，与其标称 值比较，计算其误差。 (3)用万用表测量按照步骤1所得到的10v电压，如果其结果不恰好是10v, 必须调整IWY一Ⅱ型集成直流稳压电源的微调旋扭，使其实际电压值恰好为1OV。 3.示波器的使用： (1)接通电源控制板的输入电源，将示波器“Y轴衰减”反时针旋到“×1”， “X增益”反时针旋转到零。 (2)调节“亮度”使光点亮度适中，调节“X移位”和“Y移位”将光点移 到荧光屏中央，调节“聚焦”使光点成一小圆点，注意光点不可太亮，也不能停 留在荧光屏同一点，以免损伤荧光物涂层造成暗斑。 (3)用示波器测电压值。 (4)用示波器观察信号发生器的各种波形。 数据记录及处理 表2-1用万用表测量电阻 电阻 R R R R 项目 标称值（Ω） 测量值（Ω） 跑对误差(Q) 相对误差 表2一2用万用表和示波器测直流电压 稳压电源指示位(W) 5.0 10.0 15.0 30.0 万用表测量值() 示波器测量值( 思考题

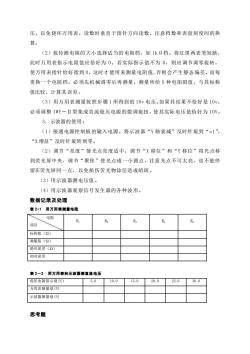

压，以免烧坏万用表。读数时垂直于指针方向读数，注意档数和表盘刻度间的换 算。 （2）按待测电阻的大小选择适当的电阻档，如 1kΩ档。将红黑两表笔短路， 此时万用表指示电阻值应恰好为 0。若实际指示值不为 0，则应调节调零旋转， 使万用表指针恰好指到 0，这时才能用来测量电阻值,否则会产生静态偏差。而每 更换一个电阻档，必须先机械调零后再测量。测量所给 5 种电阻阻值，与其标称 值比较，计算其误差。 （3）用万用表测量按照步骤 1 所得到的 10v 电压。如果其结果不恰好是 10v， 必须调整 IWY－Ⅱ型集成直流稳压电源的微调旋扭，使其实际电压值恰好为 10V。 3. 示波器的使用： （1）接通电源控制板的输入电源，将示波器“Y 轴衰减”反时针旋到“1”， “X 增益”反时针旋转到零。 （2）调节“亮度”使光点亮度适中，调节“X 移位”和“Y 移位”将光点移 到荧光屏中央，调节“聚焦”使光点成一小圆点，注意光点不可太亮，也不能停 留在荧光屏同一点，以免损伤荧光物涂层造成暗斑。 （3）用示波器测电压值。 （4）用示波器观察信号发生器的各种波形。 数据记录及处理 表 2-1 用万用表测量电阻 电阻 项目 R1 R2 R3 R4 R5 标称值（） 测量值（） 绝对误差（） 相对误差 表 2－2 用万用表和示波器测直流电压 稳压电源指示值(V) 5.0 10.0 15.0 20.0 25.0 30.0 万用表测量值(V) 示波器测量值(V) 思考题

1.用直流稳压电源如何得到-5伏电压？ 2.每次测量电阻阻值时为什么必须先机械调零后再测量？ 3.示波器中为什么需要X方向扫描信号？

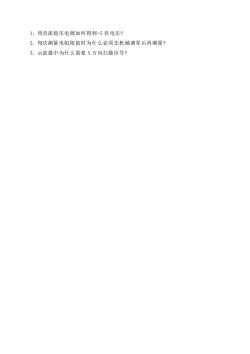

1．用直流稳压电源如何得到-5 伏电压? 2．每次测量电阻阻值时为什么必须先机械调零后再测量? 3．示波器中为什么需要 X 方向扫描信号?
