《大学物理实验》课程教学资源（操作指导）用电位差计测量电动势

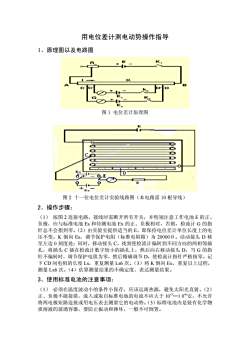

用电位差计测电动势操作指导1、原理图以及电路图K图1电位差计原理图图2十一位电位差计实验线路图（本电路需10根导线）2、操作步骤：（1）按图2连接电路，接线时需断开所有开关，并特别注意工作电池E的正、负极，应与标准电池Es和待测电池Ex的正、负极相对，否则，检流计G的指针总不会指到零。（2）由实验室提供适当的E，即保持电位差计单位长度上的电压不变。K倒向Es，调节保护电阻（标准电阻箱）为20000α。活动接头D移至左边0刻度处；同时，移动接头C，找到使检流计偏转到不同方向的两相邻插孔，将插头C插在检流计数字较小的插孔上，然后向右移动接头D，当G的指针不偏转时，调节保护电阻为零，然后精确调节D，使检流计指针严格指零。记下CD间电阻的长度Ls，重复测量Ls6次。（3）将K倒向Ex，重复以上过程，测量Lx6次。（4）估算测量结果的不确定度，表达测量结果。3、使用标准电池的注意事项：（1）必须在温度波动小的条件小保存，应该远离热源，避免太阳光直射。（2）正、负极不能接错，流入或取自标准电池的电流不应大于10-5—10安，不允许将两电极短路连接或用电压表去测量它的电动势。（3）标准电池内是装有化学物质溶液的玻璃容器，要防止振动和摔坏，一般不可倒置

用电位差计测电动势操作指导 1、原理图以及电路图 图 1 电位差计原理图 图 2 十一位电位差计实验线路图（本电路需 10 根导线） 2、操作步骤： （1） 按图 2 连接电路，接线时需断开所有开关，并特别注意工作电池 E 的正、 负极，应与标准电池 Es 和待测电池 Ex 的正、负极相对，否则，检流计 G 的指 针总不会指到零。（2）由实验室提供适当的 E，即保持电位差计单位长度上的电 压不变。K 倒向 Es，调节保护电阻（标准电阻箱）为 20000Ω。活动接头 D 移 至左边 0 刻度处；同时，移动接头 C，找到使检流计偏转到不同方向的两相邻插 孔，将插头 C 插在检流计数字较小的插孔上，然后向右移动接头 D，当 G 的指 针不偏转时，调节保护电阻为零，然后精确调节 D，使检流计指针严格指零。记 下 CD 间电阻的长度 Ls，重复测量 Ls6 次。（3）将 K 倒向 Ex，重复以上过程， 测量 Lx6 次。（4）估算测量结果的不确定度，表达测量结果。 3、使用标准电池的注意事项： （1） 必须在温度波动小的条件小保存，应该远离热源，避免太阳光直射。（2） 正、负极不能接错，流入或取自标准电池的电流不应大于 10-5—1 0-6安，不允许 将两电极短路连接或用电压表去测量它的电动势。（3）标准电池内是装有化学物 质溶液的玻璃容器，要防止振动和摔坏，一般不可倒置

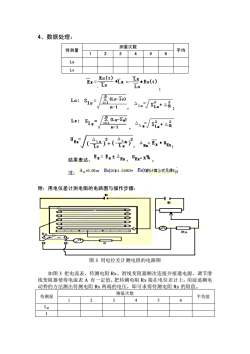

4、数据处理：测量次数平均待测量34256LsLxEs(t)L+Es(t)XEx-LsLs.(Ls-Is)Ls:S1sn-1(Lx-Ig)Lx:S+ARn1UEALS+(4x)2Fa,AE=Eg*UEx;I.Ex=Ex±-ExUEx=X%结果表达：4=0.05cmEs(20F1.01863vEs(t的计算公式见课P87注：附：用电位差计测电阻的电路图与操作步骤：ERx-图3用电位差计测电阻的电路图如图3把电流表、待测电阻Rx、滑线变阻器顺次连接并接通电源，调节滑线变阻器使得电流表A有一定值。把待测电阻Rx接在电位差计上，用前述测电动势的方法测出待测电阻Rx两端的电压，即可求得待测电阻Rx的阻值。测量次数平均值待测量231456LRI

4、数据处理： 测量次数 待测量 1 2 3 4 5 6 平均 Ls Lx ； ， ； ， ， ； 结果表达： ， 。 注： 附：用电位差计测电阻的电路图与操作步骤： 图 3 用电位差计测电阻的电路图 如图 3 把电流表、待测电阻 Rx、滑线变阻器顺次连接并接通电源，调节滑 线变阻器使得电流表 A 有一定值。把待测电阻 Rx 接在电位差计上，用前述测电 动势的方法测出待测电阻 Rx 两端的电压，即可求得待测电阻 Rx 的阻值。 测量次数 待测量 1 2 3 4 5 6 平均值 LR I
