《大学物理实验》课程教学资源（操作指导）电表的改装和校正

电表的改装和校正操作指导电路图图1测量表头的内阻电路图图2改装电压表电路图图3改装电流表电路图（本电路需6根导线）（本电路需8根导线）（本电路需8根导线）二、实验步骤1、半偏法测量表头内阻步骤：（1）如图1，先将滑动头滑到b端（分压最小时）接通电源。（2）将电阻箱置02。（3）缓慢滑动滑动头使表头指针满偏，然后固定滑动头。（4）调节电阻箱电阻值，使表头指针指向半偏点，则此时电阻箱的值即为表头的内阻值。2、改装电压表改装步骤（改成2V的电压表）：（1）根据表头的量限Ig和内阻Rg以及需要改装成的电压表量限，算出串联电阻R的值。（2）从电阻箱上取相应的电阻值，将它与表头串联组成电压表，将改装的电压表与标准表（数字电压表）按图2接好线路。（3）经教师检查线路后，接通电源，选择标准表与改装表同量程，调节滑线变阻器的滑动头及改变改装表的串联电阻，使改装表和标准表同时达到满刻度，记下改装表的相应整数位格数和标准表的示值，填入表格（注意有效数字）。（4）计算改装表的级别a，确定改装表的准确度等级。级别计算公式为：a=△Vmax/量程（改装后）。误差改装电压表标准电压表（V标）Rh（分压）的计算Va-Vi表面刻度（格）应标值（Va）标准表数值（V)公式见课本P67R（分压）表头内阻Rg计算值」实用值

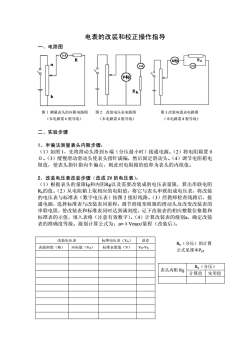

电表的改装和校正操作指导 一、电路图 图 1 测量表头的内阻电路图 图 2 改装电压表电路图 图 3 改装电流表电路图 （本电路需 6 根导线） （本电路需 8 根导线） （本电路需 8 根导线） 二、实验步骤 1、半偏法测量表头内阻步骤： （1）如图 1，先将滑动头滑到 b 端（分压最小时）接通电源。（2）将电阻箱置 0 Ω。（3）缓慢滑动滑动头使表头指针满偏，然后固定滑动头。（4）调节电阻箱电 阻值，使表头指针指向半偏点，则此时电阻箱的值即为表头的内阻值。 2、改装电压表改装步骤（改成 2V 的电压表）： （1）根据表头的量限Ig和内阻Rg以及需要改装成的电压表量限，算出串联电阻 Rh的值。（2）从电阻箱上取相应的电阻值，将它与表头串联组成电压表，将改装 的电压表与标准表（数字电压表）按图 2 接好线路。（3）经教师检查线路后，接 通电源，选择标准表与改装表同量程，调节滑线变阻器的滑动头及改变改装表的 串联电阻，使改装表和标准表同时达到满刻度，记下改装表的相应整数位格数和 标准表的示值，填入表格（注意有效数字）。（4）计算改装表的级别a，确定改装 表的准确度等级。级别计算公式为：a=ΔVmax/量程（改装后）。 Rh（分压）的计算 公式见课本P67 改装电压表 标准电压表（V标） 误差 表面刻度（格） 应标值（V改） 标准表数值（V） V改-V标 Rh（分压） 表头内阻 Rg 计算值 实用值

3、改装电流表改装步骤（改成20mA的电流表）：（1）根据表头的量限Ig和内阻Rg以及需要改装成的电流表量限，算出并联电阻R的值。（2）从电阻箱上取相应的电阻值，将它与表头并联组成电流表，将改装的电流表与标准表（数字电流表）按图3接好线路。（3）经教师检查线路后，接通电源，选择标准表与改装表同量程，调节滑线变阻器的滑动头及改变改装表的并联电阻，使改装表和标准表同时达到满刻度，记下改装表的相应整数位格数和标准表的示值，填入表格（注意有效数字）。（4）计算改装表的级别a，确定改装表的准确度等级。级别计算公式为：a=△Imax/量程（改装后）。误差改装电流表标准电流表（I标）标准表数值（I)Ix-I标表面刻度（格）应标值（Iu）R。（分流）的计算公式见课本P66Rs（分流）表头内阻Rg计算值实用值附：改装欧姆表和多量程电流表操作指导下1312Ii。共点Rx改装欧姆表原理图改装多量程电流表电路图操作步骤：1、改装欧姆表。如图接好电路，把Rx值打到“零”，调节R使得表头满偏，此时有：Rx=0，Ig-E/Rg+R)。当Rx=Rg+R时，Ix=0.5Ig。当Rx=o0，Ix=0。2、改装多量程电流表。改装方法与上述改装电流表的方法类似，但要把三个电阻与表头并联，接不同个数的电阻箱便改装成了不同量程的电流表

3、改装电流表改装步骤（改成 20mA 的电流表）： （1）根据表头的量限Ig和内阻Rg以及需要改装成的电流表量限，算出并联电阻 Rs的值。（2）从电阻箱上取相应的电阻值，将它与表头并联组成电流表，将改装 的电流表与标准表（数字电流表）按图 3 接好线路。（3）经教师检查线路后，接 通电源，选择标准表与改装表同量程，调节滑线变阻器的滑动头及改变改装表的 并联电阻，使改装表和标准表同时达到满刻度，记下改装表的相应整数位格数和 标准表的示值，填入表格（注意有效数字）。（4）计算改装表的级别a，确定改装 表的准确度等级。级别计算公式为：a=ΔImax/量程（改装后）。 改装电流表 标准电流表（I标） 误差 表面刻度（格） 应标值（I改） Rs（分流）的计算 公式见课本P66 标准表数值（I） I改-I标 附：改装欧姆表和多量程电流表操作指导 改装欧姆表原理图 改装多量程电流表电路图 操作步骤： 1、改装欧姆表。如图接好电路，把 Rx 值打到“零”，调节 R`使得表头满偏，此 时有：Rx=0，Ig=E/(Rg+R`)。当 Rx= Rg+R`时，Ix=０.5 Ｉg。当 Rx=∞，Ix=０。 2、改装多量程电流表。改装方法与上述改装电流表的方法类似，但要把三个电 阻与表头并联，接不同个数的电阻箱便改装成了不同量程的电流表。 Rs（分流） 表头内阻 Rg 计算值 实用值
