《大学物理实验》课程教学资源（操作指导）箱式电位差计

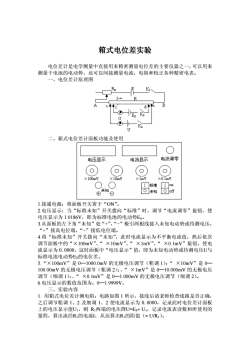

箱式电位差实验电位差计是电学测量中直接用来精密测量电位差的主要仪器之一，可以用来测量干电池的电动势，还可以间接测量电流，电阻和校正各种精密电表。一、电位差计原理图RKF二、箱式电位差计面板功能及使用电流调零电压显示电流显示×100mV×10mVX1myX0.1mV/on标准OOofr天未知④*e1.接通电源：将面板开关置于“ON”。2.电压显示：当“标准未知”开关拨向“标准”时，调节“电流调零”旋钮，使电压显示为1.0186V，即为标准电池的电动势Es。3.从面板的左下角“未知”处“+”，“_”极引两根线接入未知电动势或待测电压，“+”接高电位端，“_”接低电位端。4.将“标准未知”开关拨向“未知”，此时电流显示为不平衡电流值，然后依次调节面板中的“×100mV”“X10mV”、×1mV”、“×0.1mV”旋钮，使电流显示为0.0000，这时面板中“电压显示”值，即为未知电动势或待测电压U与标准电池电动势Es的电位差。5.“×100mV”是0一1000.0mV的无极电压调节（粗调1）：“×10mV”是0100.00mV的无极电压调节（粗调2）：、“×1mV”是0一10.000mV的无极电压调节（细调1）：、“X0.1mV”是0一1.000mV的无极电压调节（细调2）。6.电压显示的数值范围为：0一1.9999V。三、实验内容1.用箱式电位差计测电阻：电路如图1所示，接线后请老师检查线路是否正确，之后调节粗调1、2及细调1、2使电流显示为0.0000，记录此时电位差计面板上的电压显示值Ui，则R，两端的电压降U=Es+Ui，记录电流表读数和所使用的量程，算出流经R的电流I，从而算出R,的阻值（=U/R）

箱式电位差实验 电位差计是电学测量中直接用来精密测量电位差的主要仪器之一，可以用来 测量干电池的电动势，还可以间接测量电流，电阻和校正各种精密电表。 一、电位差计原理图 二、箱式电位差计面板功能及使用 1.接通电源：将面板开关置于“ON”。 2.电压显示：当“标准未知”开关拨向“标准”时，调节“电流调零”旋钮，使 电压显示为 1.0186V，即为标准电池的电动势ES。 3.从面板的左下角“未知”处“+”，“-”极引两根线接入未知电动势或待测电压， “+”接高电位端，“-”接低电位端。 4.将“标准未知”开关拨向“未知”，此时电流显示为不平衡电流值，然后依次 调节面板中的“×100mV”、“ ×10mV”、“ ×1mV”、“ ×0.1mV”旋钮，使电 流显示为 0.0000，这时面板中“电压显示”值，即为未知电动势或待测电压U与 标准电池电动势ES的电位差。 5.“×100mV”是 0—1000.0mV 的无极电压调节（粗调 1）；“ ×10mV”是 0— 100.00mV 的无极电压调节（粗调 2）；、“ ×1mV”是 0—10.000mV 的无极电压 调节（细调 1）；、“ ×0.1mV”是 0—1.000mV 的无极电压调节（细调 2）。 6.电压显示的数值范围为：0—1.9999V。 三、实验内容 1. 用箱式电位差计测电阻：电路如图 1 所示，接线后请老师检查线路是否正确， 之后调节粗调 1、2 及细调 1、2 使电流显示为 0.0000，记录此时电位差计面板 上的电压显示值U1，则 R1两端的电压降U=ES+ U1，记录电流表读数和所使用的 量程，算出流经R1的电流I，从而算出R1的阻值（= U/R1）

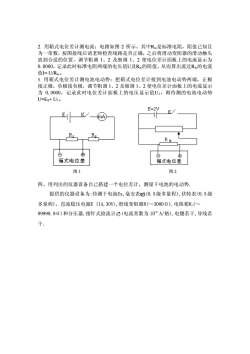

2.用箱式电位差计测电流：电路如图2所示，其中R标是标准电阻，阻值已知且为一常数，按图接线后请老师检查线路是否正确，之后将滑动变阻器的滑动触头放到合适的位置，调节粗调1、2及细调1、2使电位差计面板上的电流显示为0.0000，记录此时标准电阻两端的电压值U及R标的阻值，从而算出流过R标的电流值I=U/R标。3.用箱式电位差计测电池电动势：把箱式电位差计接到电池电动势两端，正极接正极，负极接负极，调节粗调1、2及细调1、2使电位差计面板上的电流显示为0.0000，记录此时电位差计面板上的电压显示值U1，则待测的电池电动势U=Es+Ui。E-2VRiRR6由6田箱式电位差箱式电位差图 1图2四、用列出的仪器设备自已搭建一个电位差计，测量干电池的电动势提供的仪器设备为：待测干电池Ex，毫安表mA（0.5级多量程)，伏特表（0.5级多量程），直流稳压电源E（1A，30V），滑线变阻器R（～30009）.电阻箱R（~99999.9Q）和分压器，指针式捡流计①（电流常数为10°A/格），电键若干，导线若干

2. 用箱式电位差计测电流：电路如图 2 所示，其中R标是标准电阻，阻值已知且 为一常数，按图接线后请老师检查线路是否正确，之后将滑动变阻器的滑动触头 放到合适的位置，调节粗调 1、2 及细调 1、2 使电位差计面板上的电流显示为 0.0000，记录此时标准电阻两端的电压值U及R标的阻值，从而算出流过R标的电流 值I= U/R标。 3. 用箱式电位差计测电池电动势：把箱式电位差计接到电池电动势两端，正极 接正极，负极接负极，调节粗调 1、2 及细调 1、2 使电位差计面板上的电流显示 为 0.0000，记录此时电位差计面板上的电压显示值U1，则待测的电池电动势 U=ES+ U1。 图 1 图 2 四、用列出的仪器设备自己搭建一个电位差计，测量干电池的电动势. 提供的仪器设备为:待测干电池Ex,毫安表○mA(0.5级多量程),伏特表(0.5级 多量程)，直流稳压电源E (1A,30V),滑线变阻器R(～3000Ω).电阻箱R1(～ 99999.9Ω)和分压器,指针式捡流计○↗(电流常数为 10-6 A/格),电键若干,导线若 干
