《混凝土结构》课程实验教学大纲 Concrete Structure

石河子大学实验课程教学大纲系结构工程实验室撰写人签名：刘晓娟水利建筑工程学院课程名称混凝土结构英文名称Concrete Structure1开设实验45412课程总学时实验总学时项目数本大纲属1、统编2、自编3、借用实验教材或指导书1、统编2、自编5、其它实验者类别1、本科2、专科3、研究生4、进修生1、独立设课实验考试实验成绩占考核5%课程类型考核方式课程成绩比例2、非独立设课面向专业土木工程，给水排水，农业水土工程开出实验项目名称序号学时实验类型实验项目名称13综合性试验混凝土受弯构件正截面承载力试验32综合性试验混凝土受弯构件斜截面承载力试验33混凝土受压构件承载力试验综合性试验34设计性试验混凝土受弯构件正截面承载力试验学院意见同意该实验大纲内容安排院领导签名：郑旭荣2003年12月10日

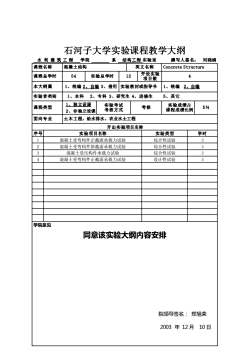

石河子大学实验课程教学大纲 水 利 建 筑 工 程 学院 系 结构工程 实验室 撰写人签名： 刘晓娟 课程名称 混凝土结构 英文名称 Concrete Structure 课程总学时 54 实验总学时 12 开设实验 项目数 4 本大纲属 1、统编 2、自编 3、借用 实验教材或指导书 1、统编 2、自编 实验者类别 1、本科 2、专科 3、研究生 4、进修生 5、其它 课程类型 1、独立设课 2、非独立设课 实验考试 考核方式 考核 实验成绩占 课程成绩比例 5％ 面向专业 土木工程，给水排水，农业水土工程 开出实验项目名称 序号 实验项目名称 实验类型 学时 1 混凝土受弯构件正截面承载力试验 综合性试验 3 2 混凝土受弯构件斜截面承载力试验 综合性试验 3 3 混凝土受压构件承载力试验 综合性试验 3 4 混凝土受弯构件正截面承载力试验 设计性试验 3 学院意见 同意该实验大纲内容安排 院领导签名： 郑旭荣 2003 年 12 月 10 日

混凝土结构实验教学大纲水利与土木工程实验中心结构实验室综合性设计性实验2003年12月

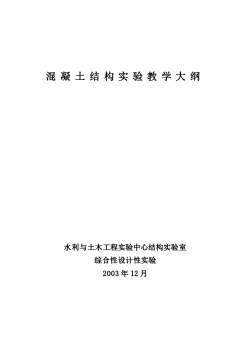

混 凝 土 结 构 实 验 教 学 大 纲 水利与土木工程实验中心结构实验室 综合性设计性实验 2003 年 12 月

（1）混凝土受弯构件正截面承载力实验实验类型综合性实验[学时3学时开出时间第六学期15计划每组人数15人现有每组人数实验的目的：1了解受弯构件正截面的承载力大小、挠度变化及裂缝出现和发展过程2观察了解受弯构件受力和变形过程的三个工作阶段及适筋梁的破坏特征。3测定受弯构件正截面的开裂荷载和极限承载力，验证正截面承载力计算方法。实验的内容：1.构件制作2.平衡应变仪各测试点，并记录位移计初值，3.测定每级荷载下纯弯区段控制截面的应变值以及混凝主开裂时的极限应变与破环时的极限应变。4.测定第级荷载下试验梁的各测点的挠度。5.测定开裂荷载、正截面极限承载力，详细记录试件的破坏特征。6.根据数据采集系统绘出P-f变形曲线实验操作要点及注意事项：1、试件达到规定的混凝土强度，制作工艺及制作精度达到设计要求。2、选择合适的加载速度。3、注意观察试验全过程的每一个细节并做好记录。4、应变片的粘贴。主要仪器设备序号数量 金额（万元）主要设备名称规格型号购置日期静态实验数据微机DH381613.6002002.11自动采集系统（含软件）12.270自控液压设备（一QF10-202002.112个油压机，5个千斤顶）3位移传感器DH-10030.0722002.1110应变片2002.11451钢筋切割机GQ-400.5302002.116钢筋弯曲机GW-4010.4202002.117钢模板2002.11注：实验类型包括：①基本操作训练②验证性实验③综合性实验④设计性实验③开放实验③其它类型实验

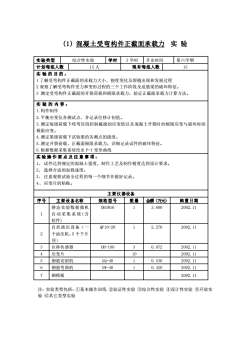

(1) 混凝土受弯构件正截面承载力 实 验 实验类型 综合性实验 学时 3 学时 开出时间 第六学期 计划每组人数 15 人 现有每组人数 15 实 验 的 目 的 ： 1 了解受弯构件正截面的承载力大小、挠度变化及裂缝出现和发展过程 2 观察了解受弯构件受力和变形过程的三个工作阶段及适筋梁的破坏特征。 3 测定受弯构件正截面的开裂荷载和极限承载力，验证正截面承载力计算方法。 实 验 的 内 容 ： 1.构件制作 2.平衡应变仪各测试点，并记录位移计初值。 3.测定每级荷载下纯弯区段控制截面的应变值以及混凝土开裂时的极限应变与破坏时的 极限应变。 4.测定第级荷载下试验梁的各测点的挠度。 5.测定开裂荷载、正截面极限承载力，详细记录试件的破坏特征。 6.根据数据采集系统绘出 P-f 变形曲线 实验操作要点及注意事项： 1、 试件达到规定的混凝土强度，制作工艺及制作精度达到设计要求。 2、 选择合适的加载速度。 3、 注意观察试验全过程的每一个细节并做好记录。 4、应变片的粘贴。 主要仪器设备 序号 主要设备名称 规格型号 数量 金额（万元） 购置日期 1 静态实验数据微机 自动采集系统(含 软件) DH3816 1 3.600 2002.11 2 自控液压设备（一 个油压机，5 个千斤 顶） QF10-20 1 2.270 2002.11 3 位移传感器 DH-100 3 0.072 2002.11 4 应变片 10 2002.11 5 钢筋切割机 GQ-40 1 0.530 2002.11 6 钢筋弯曲机 GW-40 1 0.420 2002.11 7 钢模板 2002.11 注：实验类型包括：①基本操作训练 ②验证性实验 ③综合性实验 ④设计性实验 ⑤开放实 验 ⑥其它类型实验

（2）混凝土受弯构件斜截面承载力实验实验类型综合性实验学时2学时开出时间第六学期15人15计划每组人数现有每组人数实验的目的：1.了解无腹筋受弯构件裂缝的出现及发展过程。2.观察斜截面”剪压破坏”和”斜压破坏”的破坏过程及破坏特征。3.观察了解控制截面主应力的分布状态。4.测定斜截面极限承载力，验证无腹筋受弯构件斜截面承载力计算方法实验的内容：1.构件制作2.测定剪压破坏的的开裂荷载及斜截面的极限承载力。3.观察记录剪压破坏时各受力阶段的应变值及出现破坏的和特征。4.斜压破坏开裂荷载及斜截面的极限承载力5.观察记录剪压破坏时各受力阶段的应变值及出现破坏的和特征。实验操作要点及注意事项：1、试件达到规定的混凝土强度，制作工艺及制作精度达到设计要求。2、选择合适的加载速度。3、注意观察试验全过程的每一个细节并做好记录。4、应变片的粘贴。主要仪器设备序号主要设备名称规格型号数量购置日期金额（万元）动态实验数据微机DH381613.6002002.111自动采集系统（含软件）1自控液压设备（一QF10-202.2702002.112个油压机，5个千斤顶）3位移传感器3DH-1000.0222002.114应变片102002.115钢筋切割机GQ-4010.5302002.1161钢筋弯曲机GW-400.4202002.117钢模板2002.11注：实验类型包括：①基本操作训练②验证性实验③综合性实验④设计性实验③开放实验③其它类型实验

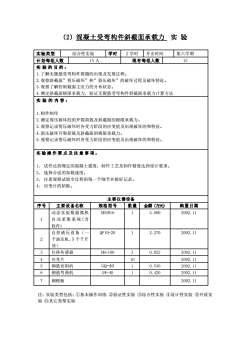

(2) 混凝土受弯构件斜截面承载力 实 验 实验类型 综合性实验 学时 2 学时 开出时间 第六学期 计划每组人数 15 人 现有每组人数 15 实 验 的 目 的 ： 1.了解无腹筋受弯构件裂缝的出现及发展过程。 2.观察斜截面”剪压破坏”和”斜压破坏”的破坏过程及破坏特征。 3.观察了解控制截面主应力的分布状态。 4.测定斜截面极限承载力，验证无腹筋受弯构件斜截面承载力计算方法 实 验 的 内 容 ： 1.构件制作 2.测定剪压破坏的的开裂荷载及斜截面的极限承载力。 3.观察记录剪压破坏时各受力阶段的应变值及出现破坏的和特征。 4.斜压破坏开裂荷载及斜截面的极限承载力。 5.观察记录剪压破坏时各受力阶段的应变值及出现破坏的和特征。 实验操作要点及注意事项： 1、 试件达到规定的混凝土强度，制作工艺及制作精度达到设计要求。 2、 选择合适的加载速度。 3、 注意观察试验全过程的每一个细节并做好记录。 4、 应变片的粘贴。 主要仪器设备 序号 主要设备名称 规格型号 数量 金额（万元） 购置日期 1 动态实验数据微机 自动采集系统(含 软件) DH3816 1 3.600 2002.11 2 自控液压设备（一 个油压机，5 个千斤 顶） QF10-20 1 2.270 2002.11 3 位移传感器 DH-100 3 0.022 2002.11 4 应变片 10 2002.11 5 钢筋切割机 GQ-40 1 0.530 2002.11 6 钢筋弯曲机 GW-40 1 0.420 2002.11 7 钢模板 2002.11 注：实验类型包括：①基本操作训练 ②验证性实验 ③综合性实验 ④设计性实验 ⑤开放实 验 ⑥其它类型实验

（3）混凝土受压构件承载力实验学时实验类型综合性实验3学时开出时间第六学期15计划每组人数15人现有每组人数实验的目的：1了解混凝土配合比，钢筋下料及构件制作全过程（动手能力培养）2熟悉实验仪器，设备的使用性能要求及实验方法3通过试验观察钢筋混凝土偏压短柱受压承载过程及破坏特征。4了解偏压短柱中央截面应力分布状态、侧向弯曲及裂缝分布和开展过程。5掌握钢筋混凝土柱在短期荷载作用下各阶段的破环形态及应力应变关系。6掌握钢筋混凝土大偏压构件在短期荷载作用下各阶段的破坏形态及应力应变关系，并验证偏压承载力计算方法7初步掌握受压柱静载试验的一般过程及测试方法实验的内容：1.构件制作2.测定每级荷载下中央截面混凝土和钢筋的应变值。3测定柱开裂荷载及极限承载力4.用数据采集系统采集数据，根据这些数据绘出短柱破坏形态图，5比较实测承载力与计算出的承载力实验操作要点及注意事项：1、试件达到规定的混凝土强度，制作工艺及制作精度达到设计要求。2、选择合适的加载速度。3、观察试验全过程的每一个细节并做好记录。主要仪器设备序号规格型号数量主要设备名称金额（万元）购置日期DH38161静态实验数据微机3.6002002.11自动采集系统（含1软件）2500T压力机YEW50001DH-503位移传感器10.0722002.1184电阻应变片2002.1151钢筋切割机GQ-400.5302002.116钢筋弯曲机GW-4010.4202002.117钢模板2002.11注：实验类型包括：①基本操作训练②验证性实验③综合性实验④设计性实验③开放实验③其它类型实验

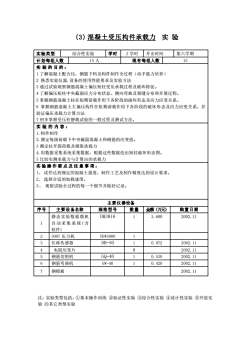

(3) 混凝土受压构件承载力 实 验 实验类型 综合性实验 学时 3 学时 开出时间 第六学期 计划每组人数 15 人 现有每组人数 15 实 验 的 目 的 ： 1 了解混凝土配合比，钢筋下料及构件制作全过程（动手能力培养） 2 熟悉实验仪器,设备的使用性能要求及实验方法 3 通过试验观察钢筋混凝土偏压短柱受压承载过程及破坏特征。 4 了解偏压短柱中央截面应力分布状态、侧向弯曲及裂缝分布和开展过程。 5 掌握钢筋混凝土柱在短期荷载作用下各阶段的破坏形态及应力应变关系。 6 掌握钢筋混凝土大偏压构件在短期荷载作用下各阶段的破坏形态及应力应变关系，并 验证偏压承载力计算方法 7 初步掌握受压柱静载试验的一般过程及测试方法。 实 验 的 内 容 ： 1.构件制作 2.测定每级荷载下中央截面混凝土和钢筋的应变值。 3 测定柱开裂荷载及极限承载力 4.用数据采集系统采集数据，根据这些数据绘出短柱破坏形态图。 5 比较实测承载力与计算出的承载力 实验操作要点及注意事项： 1、 试件达到规定的混凝土强度，制作工艺及制作精度达到设计要求。 2、 选择合适的加载速度。 3、 观察试验全过程的每一个细节并做好记录。 主要仪器设备 序号 主要设备名称 规格型号 数量 金额（万元） 购置日期 1 静态实验数据微机 自动采集系统(含 软件) DH3816 1 3.600 2002.11 2 500T 压力机 YEW5000 1 3 位移传感器 DH-50 1 0.072 2002.11 4 电阻应变片 8 2002.11 5 钢筋切割机 GQ-40 1 0.530 2002.11 6 钢筋弯曲机 GW-40 1 0.420 2002.11 7 钢模板 2002.11 注：实验类型包括：①基本操作训练 ②验证性实验 ③综合性实验 ④设计性实验 ⑤开放实 验 ⑥其它类型实验

（4）混凝土受弯构件正截面承载力实验实验类型设计性实验学时3学时寸开出时间第六学期15计划每组人数15人现有每组人数实验的目的：1通过所学的混凝土知识，由学生自行设计试验梁的截面尺寸及配筋2了解受弯构件正截面的承载力大小、挠度变化及裂缝出现和发展过程3观察了解受弯构件受力和变形过程的三个工作阶段及试验梁的破坏特征。4测定受弯构件正截面的开裂荷载和极限承载力，验证正截面承载力计算方法。实验的内容：1.构件制作2.平衡应变仪各测试点，并记录位移计初值。3.测定每级荷载下纯弯区段控制截面的应变值以及混凝土开裂时的极限应变与破坏时的极限应变。4.测定第级荷载下试验梁的各测点的挠度，5.测定开裂荷载、正截面极限承载力，详细记录试件的破坏特征。6.根据数据采集系统绘出P-f变形曲线实验操作要点及注意事项：1.试件达到规定的混凝土强度，制作工艺及制作精度达到设计要求。2.选择合适的加载速度。3.注意观察试验全过程的每一个细节并做好记录。4.应变片的粘贴。主要仪器设备序号主要设备名称规格型号数量购置日期金额（万元）DH381613.600静态实验数据微机2002.11自动采集系统（含软件)自控液压设备（一QF10-2012.2702002.112个油压机，5个千斤顶）3位移传感器DH-10030.0722002.11应变片1042002.1151钢筋切割机GQ-400.5302002.116钢筋弯曲机GW-4010.4202002.117钢模板2002.11注：实验类型包括：①基本操作训练②验证性实验③综合性实验④设计性实验③开放实验③其它类型实验

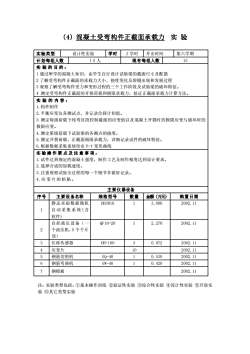

(4) 混凝土受弯构件正截面承载力 实 验 实验类型 设计性实验 学时 3 学时 开出时间 第六学期 计划每组人数 １5 人 现有每组人数 15 实 验 的 目 的 ： 1 通过所学的混凝土知识，由学生自行设计试验梁的截面尺寸及配筋 2 了解受弯构件正截面的承载力大小、挠度变化及裂缝出现和发展过程 3 观察了解受弯构件受力和变形过程的三个工作阶段及试验梁的破坏特征。 4 测定受弯构件正截面的开裂荷载和极限承载力，验证正截面承载力计算方法。 实 验 的 内 容 ： 1.构件制作 2.平衡应变仪各测试点，并记录位移计初值。 3.测定每级荷载下纯弯区段控制截面的应变值以及混凝土开裂时的极限应变与破坏时的 极限应变。 4.测定第级荷载下试验梁的各测点的挠度。 5.测定开裂荷载、正截面极限承载力，详细记录试件的破坏特征。 6.根据数据采集系统绘出 P-f 变形曲线 实验操作要点及注意事项： 1.试件达到规定的混凝土强度，制作工艺及制作精度达到设计要求。 2.选择合适的加载速度。 3.注意观察试验全过程的每一个细节并做好记录。 4.应变片的粘贴。 主要仪器设备 序号 主要设备名称 规格型号 数量 金额（万元） 购置日期 1 静态实验数据微机 自动采集系统(含 软件) DH3816 1 3.600 2002.11 2 自控液压设备（一 个油压机，5 个千斤 顶） QF10-20 1 2.270 2002.11 3 位移传感器 DH-100 3 0.072 2002.11 4 应变片 10 2002.11 5 钢筋切割机 GQ-40 1 0.530 2002.11 6 钢筋弯曲机 GW-40 1 0.420 2002.11 7 钢模板 2002.11 注：实验类型包括：①基本操作训练 ②验证性实验 ③综合性实验 ④设计性实验 ⑤开放实 验 ⑥其它类型实验
