《三维动画设计》课程教学案例（效果图设计制作）11-12、清晨客厅

11-12、清晨客厅 本章讲解的是一个清晨客厅的效果表现，客厅简洁、温馨。就这个案例的画面表现效果 而言，侧重点就是画面整体色调的运用，以及如何运用光线表现准确的清晨时刻。本章运用 了VRy灯光中的球形光来作为太阳，这样可以很好的表现出清晨光线的柔和效果。 本章重点： 1、掌握太阳光的设置方法。 2、熟悉辅助光的设置原理及方法。 3、熟悉地面材质、及各类布艺材质的制作方法。 4、熟悉各种植物材质的制作。 图.1 在讲述本案例之前，先对室内效果图的表现技法做几个提示。 关于模型方面： 1、模型的面要少，模型要精确。 2、家具或室内饰品模型可以采用【文件】一【合并】的方法，从其他场景合并而来，但 要注意模型的风格要与场景统一。 关于灯光方面：效果图灯光表现的重点包括以下几个方面

11-12、清晨客厅 本章讲解的是一个清晨客厅的效果表现，客厅简洁、温馨。就这个案例的画面表现效果 而言，侧重点就是画面整体色调的运用，以及如何运用光线表现准确的清晨时刻。本章运用 了 VRay 灯光中的球形光来作为太阳，这样可以很好的表现出清晨光线的柔和效果。 本章重点： 1、掌握太阳光的设置方法。 2、熟悉辅助光的设置原理及方法。 3、熟悉地面材质、及各类布艺材质的制作方法。 4、熟悉各种植物材质的制作。 图.1 在讲述本案例之前，先对室内效果图的表现技法做几个提示。 关于模型方面： 1、模型的面要少，模型要精确。 2、家具或室内饰品模型可以采用【文件】→【合并】的方法，从其他场景合并而来，但 要注意模型的风格要与场景统一。 关于灯光方面：效果图灯光表现的重点包括以下几个方面

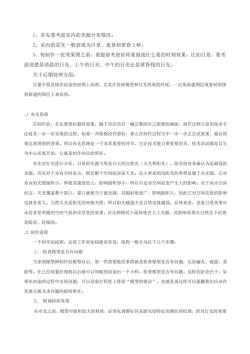

1、首先要考虑室内的光源分布情况。 2、室内的采光一般表现为日景、夜景和黄昏3种。 3、每制作一张效果图之前，要提前考虑好将要做成什么要的时刻效果，比如日景，要考 虑清楚是清晨的日光、上午的日光、中午的日光还是黄昏钱的日光。 关于后期处理方面： 尽量不要直接在渲染的原图上处理，尤其在处理模型和灯光效果的时候，一定要新建图层或复制原图 到新建的图层上来处理。 .1布光思路 在制作前，首先要想好最终效果，脑子里应该有一幅完整的自己想要的画面，制作过程只是用技术手 法将其一步一步实现的过程。如果一开始都没有想好，那么在制作过程当中一步一步去尝试效果，最后很 难达到理想的效果。所以布光思路是一个非常重要的环节，它比技术能力要重要的多，技术活动都是以它 为中心而展开的，它就是制作的目的所在。 首先对灯光进行分析，日景的光源当然是白天的自然光（天光和阳光）。阳光很容易被认为是最强的 光源，其实对于室内空间而言，照亮整个空间的却是天光。这主要是因为阳光的类型是属于点光源，它对 室内的光照面积小，即使其强度较大，影响面积却小，所以不足对空间亮度产生大的影响。对于室内空间 而言，天光覆盖整个窗口，窗口就相当于面光源，其辐射角度广、影响面积大，因此它对空间亮度的影响 也就非常大。当然天光是阳光的间接光照，所以阳光越强天光自然也就越强。总体来讲，表象日景效果应 该是非常明媚的空间气氛和亮堂堂的效果。在这种情况下面即使有人工光源，其影响效果在自然光下也将 是暗淡、轻微的。 ,2制作流程 一个科学的流程，会使工作更加快捷而有效，流程一般分为以下几个步骤 1、检查模型是否有问题 当拿到模型师制作的模型以后，第一件需要做的事情就是检查模型是否有问题，比如漏光、破面、重 面等。在已经放置好相机以后就可以初略的渲染出一个小样，检查模型是否有问题。这样的好处在于：如 果在渲染的过程中出现问题，可以再狠打程度上排除“模型的错误”，也就是说这样可以提醒我们应该在 其他方面寻求问题的症结所在。 2、粗调材质效果 在布光之前，模型中面积较大的材质，必须先调整好其表面亮度特征的颜色和纹理，因为灯光的效果

1、首先要考虑室内的光源分布情况。 2、室内的采光一般表现为日景、夜景和黄昏 3 种。 3、每制作一张效果图之前，要提前考虑好将要做成什么要的时刻效果，比如日景，要考 虑清楚是清晨的日光、上午的日光、中午的日光还是黄昏钱的日光。 关于后期处理方面： 尽量不要直接在渲染的原图上处理，尤其在处理模型和灯光效果的时候，一定要新建图层或复制原图 到新建的图层上来处理。 .1 布光思路 在制作前，首先要想好最终效果，脑子里应该有一幅完整的自己想要的画面，制作过程只是用技术手 法将其一步一步实现的过程。如果一开始都没有想好，那么在制作过程当中一步一步去尝试效果，最后很 难达到理想的效果。所以布光思路是一个非常重要的环节，它比技术能力要重要的多，技术活动都是以它 为中心而展开的，它就是制作的目的所在。 首先对灯光进行分析，日景的光源当然是白天的自然光（天光和阳光）。阳光很容易被认为是最强的 光源，其实对于室内空间而言，照亮整个空间的却是天光。这主要是因为阳光的类型是属于点光源，它对 室内的光照面积小，即使其强度较大，影响面积却小，所以不足对空间亮度产生大的影响。对于室内空间 而言，天光覆盖整个窗口，窗口就相当于面光源，其辐射角度广、影响面积大，因此它对空间亮度的影响 也就非常大。当然天光是阳光的间接光照，所以阳光越强天光自然也就越强。总体来讲，表象日景效果应 该是非常明媚的空间气氛和亮堂堂的效果。在这种情况下面即使有人工光源，其影响效果在自然光下也将 是暗淡、轻微的。 .2 制作流程 一个科学的流程，会使工作更加快捷而有效，流程一般分为以下几个步骤： 1、 检查模型是否有问题 当拿到模型师制作的模型以后，第一件需要做的事情就是检查模型是否有问题，比如漏光、破面、重 面等。在已经放置好相机以后就可以初略的渲染出一个小样，检查模型是否有问题。这样的好处在于：如 果在渲染的过程中出现问题，可以再狠打程度上排除“模型的错误”，也就是说这样可以提醒我们应该在 其他方面寻求问题的症结所在。 2、 粗调材质效果 在布光之前，模型中面积较大的材质，必须先调整好其表面亮度特征的颜色和纹理，因为灯光的效果

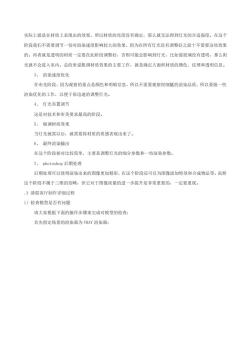

实际上就是在材质上表现出的效果，所以材质的亮度没有确定，那么就无法得到灯光的合适强度。在这个 阶段我们不需要调节一切对渲染速度影响较大的效果，因为在所有灯光没有调整好之前十不需要这些效果 的：再者就是透明的材质一定要在此阶段调整好，否则可能会影响到灯光，比如窗玻璃没有透明，那么阳 光就不会进入室内。总的来说粗调材质效果的主要工作，就是确定大面积材质的颜色、纹理和透明信息。 3、泣染速度优化 在布光阶段，因为观察的重点是颜色和明暗信总，所以不需要观察很细腻的渲染品质，所以要做一些 渲染优化的工作，以便于很迅速的调整灯光。 4、灯光布置调节 这是对技术和审美要求最高的阶段。 5、细调材质效果 当灯光就需以后，就需要将材质的质感表现出来了。 6、最终泣染输出 在这个阶段相对比较简单，主要是调整灯光的细分参数和一些渲染参数。 7、photoshop后期处理 后期处理可以使得渲染出来的图像更加精彩，在这个阶段还可以为图像添加特效和合成物品等。虽然 这个阶段不属于三维的范畴，但它对于图像质量的进一步提升是非常重要的，一定要重视。 ,3清晨客厅制作详细过程 1)检查模型是否有问题 请大家根据下面的操作步骤来完成对模型的检查： 首先指定场景的泣染器为VRAY泣染器：

实际上就是在材质上表现出的效果，所以材质的亮度没有确定，那么就无法得到灯光的合适强度。在这个 阶段我们不需要调节一切对渲染速度影响较大的效果，因为在所有灯光没有调整好之前十不需要这些效果 的；再者就是透明的材质一定要在此阶段调整好，否则可能会影响到灯光，比如窗玻璃没有透明，那么阳 光就不会进入室内。总的来说粗调材质效果的主要工作，就是确定大面积材质的颜色、纹理和透明信息。 3、 渲染速度优化 在布光阶段，因为观察的重点是颜色和明暗信息，所以不需要观察很细腻的渲染品质，所以要做一些 渲染优化的工作，以便于很迅速的调整灯光。 4、 灯光布置调节 这是对技术和审美要求最高的阶段。 5、 细调材质效果 当灯光就需以后，就需要将材质的质感表现出来了。 6、 最终渲染输出 在这个阶段相对比较简单，主要是调整灯光的细分参数和一些渲染参数。 7、 photoshop 后期处理 后期处理可以使得渲染出来的图像更加精彩，在这个阶段还可以为图像添加特效和合成物品等。虽然 这个阶段不属于三维的范畴，但它对于图像质量的进一步提升是非常重要的，一定要重视。 .3 清晨客厅制作详细过程 1）检查模型是否有问题 请大家根据下面的操作步骤来完成对模型的检查： 首先指定场景的渲染器为 VRAY 渲染器：

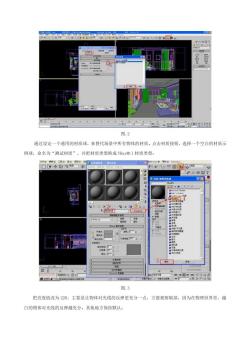

图.2 通过设定一个通用的材质球，来替代场景中所有物体的材质。点击材质按钮，选择一个空白的材质示 例球，命名为“测试材质”，并把材质类型换成VRayMtl材质类型： 5 88 图.3 把亮度值改为220，主要是让物体对光线的反弹更充分一点，方便观察暗部，因为在物理世界里，越 白的物体对光线的反弹越充分。其他地方保持默认：

图.2 通过设定一个通用的材质球，来替代场景中所有物体的材质。点击材质按钮，选择一个空白的材质示 例球，命名为“测试材质”，并把材质类型换成 VRayMtl 材质类型： 图.3 把亮度值改为 220，主要是让物体对光线的反弹更充分一点，方便观察暗部，因为在物理世界里，越 白的物体对光线的反弹越充分。其他地方保持默认：

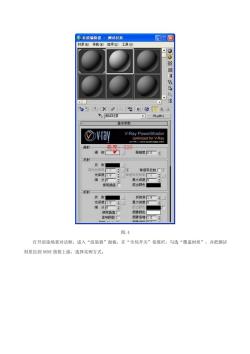

材质编辑器一测试材 日▣区 材质)导航0)速项Q)工具凹 8 才琴数 ⑦Ha V-Ray 浸时 反时 反射 菲耳反射 细分 用插值 量大深度5 时 图.4 打开泣染场景对话框，进入“渲染器”面板，在“全局开关”卷展栏，勾选“覆盖材质”，并把测 材质拉到NOE按钮上面，选择实例方式

图.4 打开渲染场景对话框，进入“渲染器”面板，在“全局开关”卷展栏，勾选“覆盖材质”，并把测试 材质拉到 NONE 按钮上面，选择实例方式

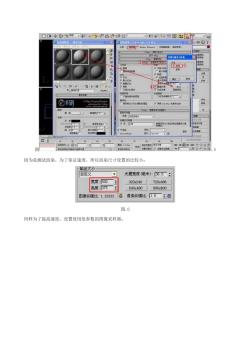

口+U口口Py“△心c通■ 口州◆目回国时B口。 6 4回 图 因为是测试渲染，为了保证速度，所以渲染尺寸设置的比较小： 一输出大小 自定义 光固宽度毫米)：闭.0： [宽度：00 320x240720x486 高度：75一： 640x480☐ 600x800 图像纵横比：1.33333像素纵横比：0■日 图.6 同样为了提高速度，设置使用低参数的图像采样器：

图 .5 因为是测试渲染，为了保证速度，所以渲染尺寸设置的比较小： 图.6 同样为了提高速度，设置使用低参数的图像采样器：

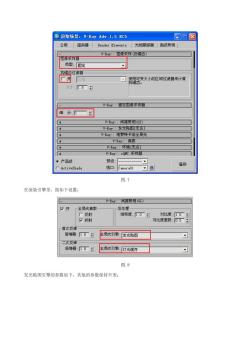

百宿染场景：7-Ray Adv1.5RC5 口回☒ 公用渲染器Render Flements光线跟踪器高级照明 V-Ray:图像采样反锯齿) 类型：固定 抗锯齿过器 广另圆 口续忍支大小的区城过滤器米计性 大小15■ V-Ray:固定图像来样路 细分：一 /-Ray: 间接照明(G V-Ry:发光店图无名】 V一Ry准蒙特干落全局光 V-Ry::焦敏 -g:环项无名】■ VRay:rQC米祥器 。产品级 预设： C hetiveShade 视口：Caer01习日 渲染 图.7 在渲染引擎里，按如下设置： yRy间癀照明G) 开 会局业年韵 后外理 饱和度：0 对比度：0： 下折射 对比受数5日 者次反连 倍增器：1.0 全局光引李：发光贴图 二次反弹 倍增器：1.0÷ 全局光：灯光缓存 图.8 发光贴图引擎的参数如下，其他的参数保持不变：

图.7 在渲染引擎里，按如下设置： 图.8 发光贴图引擎的参数如下，其他的参数保持不变：

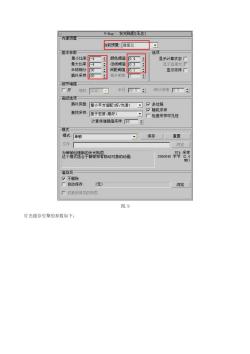

VRay:发光贴图无名】 建预置 当前预置：自定义 其本数 洗顶 最小比室 示计算状苏 法线值 半球细分 问距阔值1 显示采样厂 插补采样20 插数 细节增强 厂开 缩放：民可 细分倍增二日 高选项 补类型：最小平方适配好光滑)习口多过程 查找米样：茎于密度绿好) 检查采样可见性 计算传递插值采样：0 模式 式单的 保存重置 文件厂 控年键答需移动对孕的动通 a释智 名边后 下不册除 厂自动保存： 无> 浏览 厂切换到保存的贴图 图.9 灯光缓存引擎的参数如下：

图.9 灯光缓存引擎的参数如下：

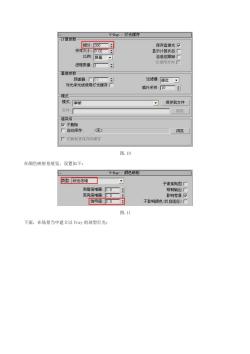

VRy灯光象存 十忘数 分：300—日 保存直接光口 采样大小.02日 显示计算状态厂 比例屏磊， 自适应跟踪厂 进程数量：一 仅使用方向■ 预器：0 过滤器：演近可 插补采样：0一： 模 模式：单帧 一厂保存到文件 文件 浏览 广自动保存 无〉 浏览 厂切换到被保存的提存 图.10 在颜色映射卷展览，设置如下： Ry:顿色映射 类型钱性倍增☐ 子像素贴图 支暗倍增器：0一： 钳制输出厂 支亮倍增器：0一： 影响背景口 玛值：2.0月 不影响颜色（仅自适应）厂 图.1山 下面，在场景当中建立以Vray的球型灯光：

图.10 在颜色映射卷展览，设置如下： 图.11 下面，在场景当中建立以 Vray 的球型灯光：

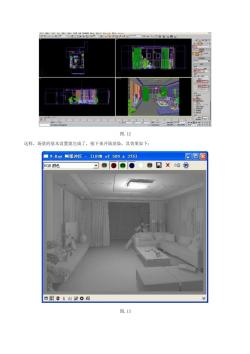

图.12 这样，场景的基本设置就完成了，接下来开始渲染，其效果如下： ■？-Ray航年冲区-[100%of500x375] 日▣☒ RGB颜色 习。oo0●0日XW 回用？1出2。赠 图.13

图.12 这样，场景的基本设置就完成了，接下来开始渲染，其效果如下： 图.13
