《三维动画设计》课程教学案例（效果图设计制作）16、鸟瞰效果图的制作

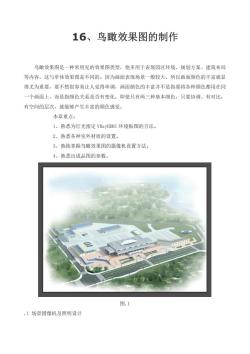

16、鸟瞰效果图的制作 鸟瞰效果图是一种常用见的效果图类型，他多用于表现园区环境、规划方案、建筑布局 等内容，这与单体效果图是不同的。因为画面表现场景一般较大，所以画面颜色的丰富就显 得尤为重要，要不然很容易让人觉得单调，画面颜色的丰富并不是指要将各种颜色都用在同 一个画面上，而是指颜色关系是否有变化，即使只有两三种基本颜色，只要协调、有对比， 有空间的层次，就能够产生丰富的颜色感觉 本章重点： I、熟悉为灯光指定VRayHDRI环境贴图的方法。 2、熟悉各种室外材质的设置。 3、熟练掌握鸟瞰效果图的摄像机设置方法。 4、熟悉出成品图的参数。 图. ,1场景摄像机及照明设计

16、鸟瞰效果图的制作 鸟瞰效果图是一种常用见的效果图类型，他多用于表现园区环境、规划方案、建筑布局 等内容，这与单体效果图是不同的。因为画面表现场景一般较大，所以画面颜色的丰富就显 得尤为重要，要不然很容易让人觉得单调，画面颜色的丰富并不是指要将各种颜色都用在同 一个画面上，而是指颜色关系是否有变化，即使只有两三种基本颜色，只要协调、有对比， 有空间的层次，就能够产生丰富的颜色感觉。 本章重点： 1、熟悉为灯光指定 VRayHDRI 环境贴图的方法。 2、熟悉各种室外材质的设置。 3、熟练掌握鸟瞰效果图的摄像机设置方法。 4、熟悉出成品图的参数。 图.1 .1 场景摄像机及照明设计

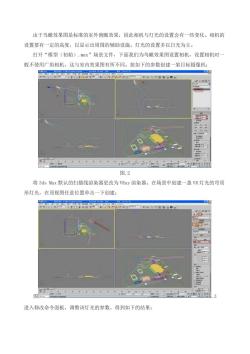

由于鸟瞰效果图是标准的室外俯瞰效果，因此相机与灯光的设置会有一些变化。相机的 设置要有一定的高度，以显示出周围的辅助设施。灯光的设置多以日光为主。 打开“模型（初始），阳x”场景文件，下面我们为鸟瞰效果图设置相机，设置相机时 般不使用广角相机，这与室内效果图有所不同。按如下的参数创建一架目标摄像机 图.2 将3 ds Max默认的扫描线渲染器更改为VRay渲染器。在场景中创建一盏VR灯光的穹顶 形灯光，在顶视图任意位置单击一下创建： 图一 进入修改命令面板，调整该灯光的参数，得到如下的结果

由于鸟瞰效果图是标准的室外俯瞰效果，因此相机与灯光的设置会有一些变化。相机的 设置要有一定的高度，以显示出周围的辅助设施。灯光的设置多以日光为主。 打开“模型（初始）.max”场景文件，下面我们为鸟瞰效果图设置相机，设置相机时一 般不使用广角相机，这与室内效果图有所不同。按如下的参数创建一架目标摄像机： 图.2 将 3ds Max 默认的扫描线渲染器更改为 VRay 渲染器。在场景中创建一盏 VR 灯光的穹顶 形灯光，在顶视图任意位置单击一下创建： 图 .3 进入修改命令面板，调整该灯光的参数，得到如下的结果：

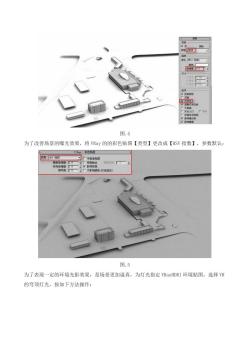

图.4 为了改善场景的曝光效果，将VRay的的彩色贴图【类型】更改成【HSV指数】，参数默认： 图.5 为了表现一定的环境光影效果，是场景更加逼真，为灯光指定VRayHDRI环境贴图，选择VR 的穹顶灯光，按如下方法操作：

图.4 为了改善场景的曝光效果，将 VRay 的的彩色贴图【类型】更改成【HSV 指数】，参数默认： 图.5 为了表现一定的环境光影效果，是场景更加逼真，为灯光指定 VRayHDRI 环境贴图，选择 VR 的穹顶灯光，按如下方法操作：

图.6 把VRayHDRI环境贴图以实例方式拉到操作编辑器里面来：

图.6 把 VRayHDRI 环境贴图以实例方式拉到操作编辑器里面来：

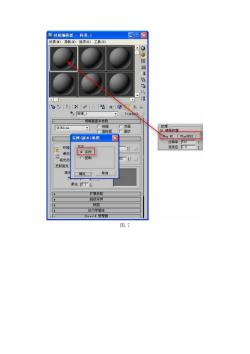

日回☒ 材质)导筑0)选项0)工具初 标谁1 明盟玉药 面状 实创（园本）贴图☒ 个p2(VByI) 分期：512 环境 。实列 自适应：0 漫反 三光 反时高光 确东 取消 柔化：T日 贴西 图.7

图.7

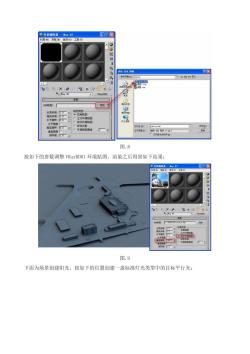

图.8 按如下的参数调整VRayHDRI环境贴图，渲染之后得到如下结果： 图.9 下面为场景创建阳光，按如下的位置创建一盏标准灯光类型中的目标平行光：

图.8 按如下的参数调整 VRayHDRI 环境贴图，渲染之后得到如下结果： 图.9 下面为场景创建阳光，按如下的位置创建一盏标准灯光类型中的目标平行光：

图.10 渲染之后得到的结果如下： 图.11 .2场景材质设置 对于鸟瞰效果图的场景模型，一般都会比较复杂，所以在建模的时候，都需要给模型命 名，这样就方便之后的模型的选择了，也方便给场景物体赋予材质的操作，给场景中的同一 种材质的物体命名一个选择集，也是一个不错的方法。本案例中就是利用选择集的方法，把 调整好的材质，赋予给相应的选择集

图.10 渲染之后得到的结果如下： 图.11 .2 场景材质设置 对于鸟瞰效果图的场景模型，一般都会比较复杂，所以在建模的时候，都需要给模型命 名，这样就方便之后的模型的选择了，也方便给场景物体赋予材质的操作，给场景中的同一 种材质的物体命名一个选择集，也是一个不错的方法。本案例中就是利用选择集的方法，把 调整好的材质，赋予给相应的选择集

图.12 玻璃材质的制作： 项工具心 相度0)一： 反射 反时 理耳反 图.13 进入到选择集，选择到玻璃，再在【材质编辑器】当中，点击，将材质指定给选定对象 其他的物体也都按这种方法，赋予材质 口面可阳1子的约必3处 巴N91是

图.12 玻璃材质的制作： 图.13 进入到选择集，选择到玻璃，再在【材质编辑器】当中，点击 ，将材质指定给选定对象。 其他的物体也都按这种方法，赋予材质

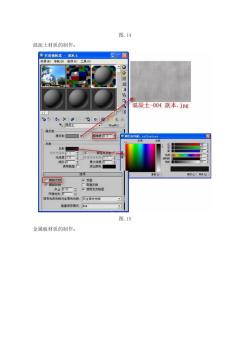

图.14 混泥土材质的制作： 西材5堡器一漫泥士 8 混凝土004副本.jpg 混泥土 速项 双面 图.15 金属板材质的制作：

图.14 混泥土材质的制作： 图.15 金属板材质的制作：

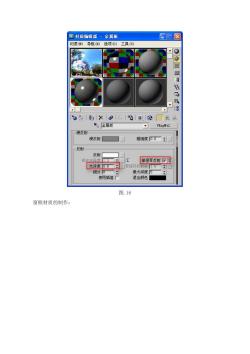

百材质编辑器-全属版 回☒ 材质)导航)选项0)工具 路 62为X1哈0，@而矣马 文全属板 漫反射 漫反射一 祖糙度D.0二： 苹涅耳反射 光度08一 耳 细盼 最大深度5 使用插值厂 退出颜色■ 图.16 窗框材质的制作：

图.16 窗框材质的制作：
