北京交通大学:《铁路货运技术》课程教学资源(阅读教材)第03章 铁路货物加固 第一节 运输过程中作用于货物上的力 第四讲 力值计算实例

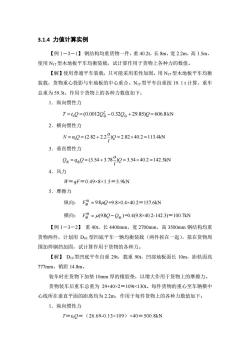

3.1.4力值计算实例 【例1-3-1】钢结构均重货物一件,重40.2t,长8m,宽2.2m,高1.5m, 使用N1,型木地板平车均衡装载,试计算作用于货物上各种力的数值。 【解】使用普通平车装载,只可能采用柔性加固。用N7型木地板平车均衡 装载,货物重心投影与车地板的中心重合。N,型平车自重按19.1t计算,重车 总重为59.3t。作用于货物上的各种力数值如下: 1.纵向惯性力 T=t0=(0.0012Q-0.320。+29.85)0=606.8kN 2.横向惯性力 N=m2=(2,82+2292=282×40.2=1134kN 3.垂直惯性力 Q=9Q=(3.54+3.78号0=3.54×40.2=142.3kN 4.风力 W=qF=0.49×8×1.5=5.9kN 5.摩擦力 纵向:F=9.8Q=9.8×0.4×40.2=157.6kN 横向:F=4(9.80-Q)=0.49.8×40.2-142.3)=100.7k 【例1-3-2】重40,长4400mm,宽2700mm,高3500mm钢结构均重 货物两件,计划用D10型凹底平车一辆均衡装载(两件挨在一起),拟在货物周 围加焊钢挡加固,试计算作用于货物的各种力。 【解】D1o型凹底平车自重29t,载重90t,凹部地板面长10m,距轨面高 777mm,销距14.8m。 装车时在货物下加垫10mm厚的橡胶垫,以增大作用于货物上的摩擦力。 货物装车后重车总重为29+40x2=109t<130t。每件货物的重心至车辆横中 心线所在垂直平面的距离均为2.2m,作用于每件货物上的各种力数值如下: 1.纵向惯性力 T=1o0=(26.69-0.13×109)×40=500.8kN
3.1.4 力值计算实例 【例 1-3-1】 钢结构均重货物一件,重 40.2t,长 8m,宽 2.2m,高 1.5m, 使用 N17 型木地板平车均衡装载,试计算作用于货物上各种力的数值。 【解】使用普通平车装载,只可能采用柔性加固。用 N17 型木地板平车均衡 装载,货物重心投影与车地板的中心重合。N17 型平车自重按 19.1t 计算,重车 总重为 59.3t。作用于货物上的各种力数值如下: 1.纵向惯性力 (0.0012 0.32 29.85) 606.8 2 T t 0Q Q总 Q总 Q kN 2.横向惯性力 0 (2.82 2.2 )Q 2.82 40.2 113.4kN l a N n Q 3.垂直惯性力 (3.54 3.78 )Q 3.54 40.2 142.3kN l a Q垂 q垂Q 4.风力 W=qF=0.49×8×1.5=5.9kN 5.摩擦力 纵向: F摩 Q 纵 9.8 =9.8×0.4×40.2=157.6kN 横向: F摩 Q Q 横 (9.8 垂 ) =0.4(9.8×40.2-142.3)=100.7kN 【例 1-3-2】 重 40t,长 4400mm,宽 2700mm,高 3500mm 钢结构均重 货物两件,计划用 D10 型凹底平车一辆均衡装载(两件挨在一起),拟在货物周 围加焊钢挡加固,试计算作用于货物的各种力。 【解】 D10 型凹底平车自重 29t,载重 90t,凹部地板面长 10m,距轨面高 777mm,销距 14.8m。 装车时在货物下加垫 10mm 厚的橡胶垫,以增大作用于货物上的摩擦力。 货物装车后重车总重为 29+40×2=109t<130t。每件货物的重心至车辆横中 心线所在垂直平面的距离均为 2.2m,作用于每件货物上的各种力数值如下: 1.纵向惯性力 T=t0Q=(26.69-0.13×109)×40=500.8kN

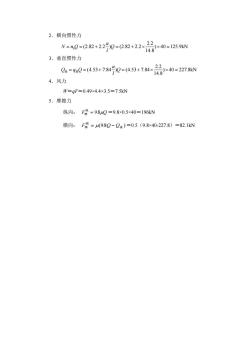

2.横向惯性力 N=n0-22+220-22+200=1259%N 3.垂直惯性力 2.2 0s=90=453+7.8490=(453+784×43)×40=278N 4.风力 W=qF=0.49×4.4×3.5=7.5kN 5.摩擦力 纵向:F=9840=9.8×0.5×40=196kN 横向:F=(98Q-Q)=0.5(9.8×40-227.8)=82.1kN
2.横向惯性力 ) 40 125.9kN 14.8 2.2 0 (2.82 2.2 )Q (2.82 2.2 l a N n Q 3.垂直惯性力 ) 40 227.8kN 14.8 2.2 (4.53 7.84 )Q (4.53 7.84 l a Q垂 q垂Q 4.风力 W=qF=0.49×4.4×3.5=7.5kN 5.摩擦力 纵向: F摩 Q 纵 9.8 =9.8×0.5×40=196kN 横向: F摩 Q Q 横 (9.8 垂 )=0.5(9.8×40-227.8)=82.1kN
