北京交通大学：《铁路货运技术》课程教学资源（阅读教材）第03章 铁路货物加固 第三节 主要加固方法及加固强度 第三讲 掩挡加固

3.3.3掩挡加固蕌 圆柱形、球形货物和轮式货物，可以采取加掩挡的办法防止其滚动。掩挡包 括三角挡（木制、铁制、铁塑制等）入、木掩、钢掩、轮挡（木制或铁制）等，既 可以单独使用，也可以配合其他加固方法使用。 单独使用掩挡防止圆柱形、球形货物和轮式货物滚动的加固方法，如图1一 3一8所示。加固的效果主要取决于掩挡的高度。 h. (a) (b) 图1一3一8掩挡加固示意图 单独使用掩挡防止圆柱形、球形货物和轮式货物纵向滚动时，掩挡的需要 高度为： h维≥(0.3744-0.0018Qs)D(mm) (1-3-31) 式中Q。—重车总重，t: D一货物的直径或轮径，mm。 单独使用掩挡防止圆柱形、球形货物以及轮式货物横向滚动时，掩挡的需要 高度为： he之0.08D(mm) (1-3-32) 掩挡常用于配合腰箍使用，以防止货物发生横向滚动。在实际工作中，如果 掩挡的高度低于防止货物滚动要求的高度时，可以同时使用腰箍加固。 轮式货物，如汽车、拖拉机及其他带轮机械，多采用三角挡或轮挡加固。如 果车辆或机械没有走行驱动装置，无法挂挡（如拖车），也不能进行可靠的制动， 需要单独靠三角挡或轮挡防止其滚动时，应在每个轮子前后都加三角挡或轮挡： 若同时采用拉牵加固，可只在前轮之前和后轮之后加三角挡或轮挡。如果带轮车 辆或机械可以挂挡并进行可靠的制动，其在平车上不可能发生滚动，相当于平支

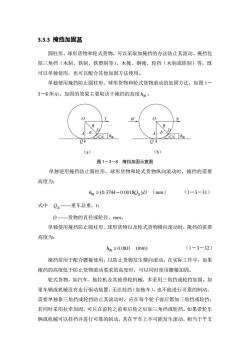

3.3.3 掩挡加固 圆柱形、球形货物和轮式货物，可以采取加掩挡的办法防止其滚动。掩挡包 括三角挡（木制、铁制、铁塑制等）、木掩、钢掩、轮挡（木制或铁制）等，既 可以单独使用，也可以配合其他加固方法使用。 单独使用掩挡防止圆柱形、球形货物和轮式货物滚动的加固方法，如图 1－ 3－8 所示。加固的效果主要取决于掩挡的高度 h掩 。 （a） （b） 图 1－3－8 掩挡加固示意图 单独使用掩挡防止圆柱形、球形货物和轮式货物纵向滚动时，掩挡的需要 高度为： h掩  (0.3744  0.0018Q总)D （mm） （1－3－31） 式中 Q总 ——重车总重，t； D ——货物的直径或轮径，mm。 单独使用掩挡防止圆柱形、球形货物以及轮式货物横向滚动时，掩挡的需要 高度为： h掩  0.08D (mm) （1－3－32） 掩挡常用于配合腰箍使用，以防止货物发生横向滚动。在实际工作中，如果 掩挡的高度低于防止货物滚动要求的高度时，可以同时使用腰箍加固。 轮式货物，如汽车、拖拉机及其他带轮机械，多采用三角挡或轮挡加固。如 果车辆或机械没有走行驱动装置，无法挂挡（如拖车），也不能进行可靠的制动， 需要单独靠三角挡或轮挡防止其滚动时，应在每个轮子前后都加三角挡或轮挡； 若同时采用拉牵加固，可只在前轮之前和后轮之后加三角挡或轮挡。如果带轮车 辆或机械可以挂挡并进行可靠的制动，其在平车上不可能发生滚动，相当于平支 T Q a h掩 R N Q h掩 R W D O A b D A O

承面货物，常用的方法是在采用拉牵加固的同时，使用三角挡或轮挡。在这种情 况下，三角挡或轮挡只起挡木的作用，只有制动失效时，才起掩挡的作用。 掩挡的高度系指掩挡与货物接触点自货物底部（最低处）所在水平面起算 的高度。不少圆柱形货物自身带有鞍座，鞍座口深度相当于掩挡高度。有时圆柱 形货物下加有垫木，在垫木上开有鞍形切口，同时加有掩挡，如图1一3一9所示。 在这种情况下，鞍形切口与所加掩挡共同起防止货物滚动的作用。如果鞍形切口 深度不小于掩挡的需要高度，可以不使用掩挡：当然，如掩挡高度符合要求，则 无须在横垫木上挖鞍形切口。 图1一3-9鞍形切口示意图 采用掩挡加固时，须注意下列事项： 1.掩挡高度及其与货物接触点由货物或车轮最低点所在水平面起算的高度， 必须符合要求。这就要求掩挡掩面（与货物接触的一面）的倾斜度须符合要求。 2.掩挡与车地板或垫木的联结强度必须足以防止其自身不会移动或倾覆 3.掩挡仅可以阻止货物向掩垫的方向滚动和移动，对于顺装的圆柱形货物 (横向掩挡)和横装的圆柱形货物（纵向掩挡），在货物的轴向并未进行加固， 为了保证运输安全应同时采用其他加固方法防止货物沿其轴向移动

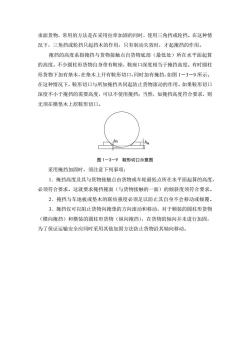

承面货物，常用的方法是在采用拉牵加固的同时，使用三角挡或轮挡。在这种情 况下，三角挡或轮挡只起挡木的作用，只有制动失效时，才起掩挡的作用。 掩挡的高度系指掩挡与货物接触点自货物底部（最低处）所在水平面起算 的高度。不少圆柱形货物自身带有鞍座，鞍座口深度相当于掩挡高度。有时圆柱 形货物下加有垫木，在垫木上开有鞍形切口，同时加有掩挡，如图 1－3－9 所示。 在这种情况下，鞍形切口与所加掩挡共同起防止货物滚动的作用。如果鞍形切口 深度不小于掩挡的需要高度，可以不使用掩挡；当然，如掩挡高度符合要求，则 无须在横垫木上挖鞍形切口。 图 1－3－9 鞍形切口示意图 采用掩挡加固时，须注意下列事项： 1．掩挡高度及其与货物接触点由货物或车轮最低点所在水平面起算的高度， 必须符合要求。这就要求掩挡掩面（与货物接触的一面）的倾斜度须符合要求。 2．掩挡与车地板或垫木的联结强度必须足以防止其自身不会移动或倾覆。 3．掩挡仅可以阻止货物向掩垫的方向滚动和移动，对于顺装的圆柱形货物 （横向掩挡）和横装的圆柱形货物（纵向掩挡），在货物的轴向并未进行加固， 为了保证运输安全应同时采用其他加固方法防止货物沿其轴向移动。 h掩 h掩 D A O  B C l h凹
