北京交通大学:《铁路货运技术》课程教学资源(阅读教材)第03章 铁路货物加固 第三节 主要加固方法及加固强度 第二讲 挡木或钢挡加固
刷新页面文档预览

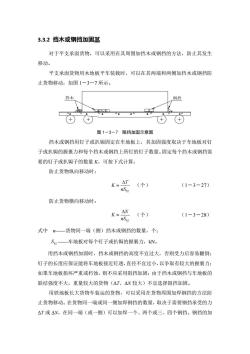

3.3.2挡木或钢挡加固蕌 对于平支承面货物,可以采用在其周围加挡木或钢挡的方法,防止其发生 移动。 平支承面货物用木地板平车装载时,可以在其两端和两侧加挡木或钢挡防 止货物移动,如图1一3一7所示。 挡 钢挡 (+)(+) (+) 图1一3-7阻挡加固示意图 挡木或钢挡用钉子或扒锔固定在车地板上,其加固强度取决于车地板对钉 子或扒锔的握裹力和每个挡木或钢挡上所钉的钉子数量。固定每个挡木或钢挡需 要的钉子或扒锔子的数量K,可按下式计算: 防止货物纵向移动时: K=47 (个》 (1-3-27) nS 防止货物横向移动时: K= (个) (1-3-28) nSe 式中n一货物同一端(侧)挡木或钢挡的数量,个: S一车地板对每个钉子或扒锡的握裹力,kN。 用挡木或钢挡加固时,挡木或钢挡的高度不宜过大,否则受力后容易翻倒 钉子的长度应保证能将车地板接近钉透,直径不宜过小,以争取有较大的握裹力: 如果车地板损坏严重或朽蚀,则不应采用阻挡加固:由于挡木或钢挡与车地板的 联结强度不大,重量较大的货物(△T、△V较大)不宜选择阻挡加固。 用铁地板长大货物车装运的货物,可以采用在货物周围加焊钢挡的方法防 止货物移动。在货物同一端或同一侧加焊钢挡的数量,取决于需要钢挡承受的力 △T或△W,在同一端(或一侧)可以加焊一个、两个或三、四个钢挡。钢挡的加

3.3.2 挡木或钢挡加固 对于平支承面货物,可以采用在其周围加挡木或钢挡的方法,防止其发生 移动。 平支承面货物用木地板平车装载时,可以在其两端和两侧加挡木或钢挡防 止货物移动,如图 1-3-7 所示。 图 1-3-7 阻挡加固示意图 挡木或钢挡用钉子或扒锔固定在车地板上,其加固强度取决于车地板对钉 子或扒锔的握裹力和每个挡木或钢挡上所钉的钉子数量。固定每个挡木或钢挡需 要的钉子或扒锔子的数量 K,可按下式计算: 防止货物纵向移动时: nS钉 T K   (个) (1-3-27) 防止货物横向移动时: nS钉 N K   (个) (1-3-28) 式中 n——货物同一端(侧)挡木或钢挡的数量,个; S钉 ——车地板对每个钉子或扒锔的握裹力,kN。 用挡木或钢挡加固时,挡木或钢挡的高度不宜过大,否则受力后容易翻倒; 钉子的长度应保证能将车地板接近钉透,直径不宜过小,以争取有较大的握裹力; 如果车地板损坏严重或朽蚀,则不应采用阻挡加固;由于挡木或钢挡与车地板的 联结强度不大,重量较大的货物(ΔT、ΔN 较大)不宜选择阻挡加固。 用铁地板长大货物车装运的货物,可以采用在货物周围加焊钢挡的方法防 止货物移动。在货物同一端或同一侧加焊钢挡的数量,取决于需要钢挡承受的力 ΔT 或 ΔN,在同一端(或一侧)可以加焊一个、两个或三、四个钢挡。钢挡的加 挡 木 钢 挡

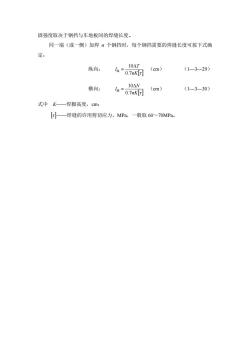

固强度取决于钢挡与车地板间的焊缝长度。 同一端(或一侧)加焊n个钢挡时,每个钢挡需要的焊缝长度可按下式确 定: 10△T 纵向: 产07短(cm) (1-3-29) 横向: la-0.7mK可 (cm (1-3-30) 式中K一焊脚高度,cm: [t]一焊缝的许用剪切应力,MPa,一般取60~70MPa

固强度取决于钢挡与车地板间的焊缝长度。 同一端(或一侧)加焊 n 个钢挡时,每个钢挡需要的焊缝长度可按下式确 定: 纵向: nK  T l 0.7 10 纵  (cm) (1—3—29) 横向: nK  N l 0.7 10 横  (cm) (1—3—30) 式中 K——焊脚高度,cm;  ——焊缝的许用剪切应力,MPa,一般取 60~70MPa
