《高频电子线路》课程教学资源（试卷习题）高频电子线路题库（无答案）

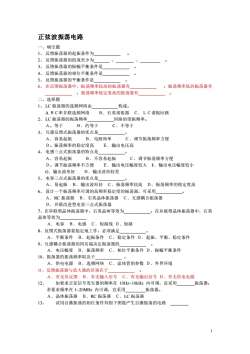

正弦波振荡电路一、填空题1、反馈振荡器的起振条件为2、反馈振荡器的组成至少为3、反馈振荡器的振幅平衡条件是4、反馈振荡器的相位平衡条件是5、反馈振荡器的平衡条件是6、在反馈振荡器中，振荡频率较高的振荡器有振荡频率低的振荡器有：：振荡频率稳定度高的振荡器有二、选择题构成。1、LC振荡器的选频网络由A.RC串并联选频网络B.石英谐振器C.LC谐振回路2、LC振荡器的振荡频率回路的谐振频率。A。等于B.约等于C.不等于3、互感反馈式振荡器的优点是aA．容易起振B.电路简单C.调节振荡频率方便D。振荡频率的稳定度高E.输出电压高4、电感三点式振荡器的特点是A．容易起振B.不容易起振C.调节振荡频率方便D。调节振荡频率不方便E.输出电压幅度较大F.输出电压幅度较小H.输出波形较差G.输出波形好5、电容三点式振荡器的优点是A：易起振B.输出波形好C.振荡频率较高D.振荡频率的稳定度高6、设计一个振荡频率可调的高频率稳定度的振荡器，可采用A.RC振荡器B.石英晶体振荡器C.互感耦合振荡器D：并联改进型电容三点式振荡器7、在串联型晶体振荡器中，石英晶体等效为：在并联型晶体振荡器中，石英晶体等效为A.电容B.电感C.短路线D.短路8、反馈式振荡器要稳定地工作，必须满足A．平衡条件B.起振条件C.稳定条件D.起振、平衡、稳定条件9、互感耦合振荡器的同名端决定振荡器的A：电压幅度B.振荡频率C.相位平衡条件D.振幅平衡条件10、振荡器的振荡频率取决于A：供电电源B.选频网络C晶体管的参数D.外界环境11、反馈振荡器与放大器的区别在于A.有无负反馈B.有无输入信号C.有无输出信号D.有无供电电源12、如要求正弦信号发生器的频率在10Hz~10kHz内可调，宜采用振荡器；若要求频率在1~20MHz内可调，宜采用振荡器。A.晶体振荡器B.RC振荡器C.LC振荡器13、试用自激振荡的相位条件判别下图能产生自激振荡的电路1

1 正弦波振荡电路 一、填空题 1、 反馈振荡器的起振条件为_ 。 2、 反馈振荡器的组成至少为_ 、_ 、_ 。 3、 反馈振荡器的振幅平衡条件是_ 。 4、 反馈振荡器的相位平衡条件是_ 。 5、 反馈振荡器的平衡条件是_ 。 6、 在反馈振荡器中，振荡频率较高的振荡器有_ ；振荡频率低的振荡器有 _ ；振荡频率稳定度高的振荡器有_ 。 二、选择题 1、 LC 振荡器的选频网络由_构成。 A.ＲＣ串并联选频网络 Ｂ．石英谐振器 Ｃ．ＬＣ谐振回路 2、 LC 振荡器的振荡频率_回路的谐振频率。 Ａ。等于 Ｂ．约等于 Ｃ．不等于 3、 互感反馈式振荡器的优点是_。 Ａ．容易起振 Ｂ．电路简单 Ｃ．调节振荡频率方便 Ｄ。振荡频率的稳定度高 Ｅ．输出电压高 4、 电感三点式振荡器的特点是_。 Ａ．容易起振 Ｂ．不容易起振 Ｃ．调节振荡频率方便 Ｄ。调节振荡频率不方便 Ｅ．输出电压幅度较大 F．输出电压幅度较小 G．输出波形好 Ｈ．输出波形较差 5、 电容三点式振荡器的优点是_。 Ａ．易起振 Ｂ．输出波形好 Ｃ．振荡频率较高 Ｄ．振荡频率的稳定度高 6、 设计一个振荡频率可调的高频率稳定度的振荡器，可采用_。 Ａ．RC 振荡器 Ｂ．石英晶体振荡器 Ｃ．互感耦合振荡器 Ｄ．并联改进型电容三点式振荡器 7、在串联型晶体振荡器中，石英晶体等效为_；在并联型晶体振荡器中，石英 晶体等效为_ Ａ．电容 Ｂ．电感 Ｃ．短路线 Ｄ．短路 8、反馈式振荡器要稳定地工作，必须满足_。 Ａ．平衡条件 Ｂ．起振条件 Ｃ．稳定条件 Ｄ．起振、平衡、稳定条件 9、互感耦合振荡器的同名端决定振荡器的_ 。 Ａ．电压幅度 Ｂ．振荡频率 Ｃ．相位平衡条件 Ｄ．振幅平衡条件 10、振荡器的振荡频率取决于_ 。 Ａ．供电电源 Ｂ．选频网络 Ｃ．晶体管的参数 Ｄ．外界环境 11、反馈振荡器与放大器的区别在于_ 。 Ａ．有无负反馈 Ｂ．有无输入信号 Ｃ．有无输出信号 Ｄ．有无供电电源 12、 如要求正弦信号发生器的频率在 10Hz~10kHz 内可调，宜采用_振荡器； 若要求频率在 1~20MHz 内可调，宜采用_振荡器。 Ａ．晶体振荡器 Ｂ．RC 振荡器 Ｃ．LC 振荡器 13、 试用自激振荡的相位条件判别下图能产生自激振荡的电路 _

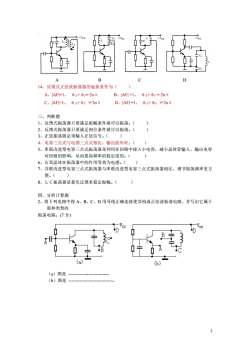

7BcD14、反馈式正弦波振荡器的起振条件为（PA、IAF}-1,中A+中r=2n 儿B、[AF]>1,中A+中=2n元C、[AFP>1,中+中2n元D、[AF|=1,中A+F2n元三、判断题)1、反馈式振荡器只要满足振幅条件就可以振荡。（)2、反馈式振荡器只要满足相位条件就可以振荡。（3、正弦振荡器必须输入正弦信号。（)4、电容三点式与电感三点式相比，输出波形好。（25、串联改进型电容三点式振荡器是利用在回路中接入小电容，减小晶体管输入、输出电容)对回路的影响，从而提高频率的稳定度的。（6、石英晶体在振荡器中的作用等效为电感。（7、并联改进型电容三点式振荡器与串联改进型电容三点式振荡器相比，调节振荡频率更方便。（)D8、LC振荡器是靠负反馈来稳定振幅。（四、分析计算题2、将下列电路中将A、B、C、D用导线正确连接使其构成正弦波振荡电路，并写出它属于那种类型的振荡电路。（7分）TBP(a)(b)(a）图是（b）图是2

2 A B C D 14、反馈式正弦波振荡器的起振条件为（ ） A、|AF|=1， φA+φF= 2nπ B、|AF| >1， φA+φF = 2nπ C、|AF|>1， φA+φF ≠2nπ D、|AF| =1， φA+φF ≠2nπ 三、判断题 1、反馈式振荡器只要满足振幅条件就可以振荡。（ ） 2、反馈式振荡器只要满足相位条件就可以振荡。（ ） 3、正弦振荡器必须输入正弦信号。（ ） 4、电容三点式与电感三点式相比，输出波形好。（ ） 5、串联改进型电容三点式振荡器是利用在回路中接入小电容，减小晶体管输入、输出电容 对回路的影响，从而提高频率的稳定度的。（ ） 6、石英晶体在振荡器中的作用等效为电感。（ ） 7、并联改进型电容三点式振荡器与串联改进型电容三点式振荡器相比，调节振荡频率更方 便。（ ） 8、ＬＣ振荡器是靠负反馈来稳定振幅。（ ） 四、分析计算题 2、将下列电路中将 A、B、C、D 用导线正确连接使其构成正弦波振荡电路，并写出它属于 那种类型的 振荡电路。(7 分) （a）图是 - （b）图是 -

高频放大器填空题高频放大器按照输入信号的大小可分为放大器和放大器。1.部分和部分。2小信号调谐放大器应用于超外差接收机的和3.衡量选择性的指标有：o4.实际谐振曲线偏离理想谐振曲线的程度用表示。小信号调谐放大器，当LC调谐回路的电容增大时，谐振频率，回路的品质因数-：当LC调谐回路的电感增大时，谐振频率，回路的品质因数6.小信号调谐放大器，当工作频率等于回路的谐振频率时，电压增益，当工作频率偏离谐振频率时，电压增益和7.小信号调谐放大器负载采用电路，其作用是S晶体管高频等效电路与低频等效电路不同的是，高频时必须考虑9.减少高频功放晶体管Pc的方法是：减少集电极电流的和在集电极电流流通时最小；10.丙类功放基极偏置电压UBB应保证晶体管工作在状态。11.丙类功放的基极、集电极和发射极电流均为.又起到作用。12.谐振功率放大器中，LC谐振回路既起到、其选择性越14、在单调谐放大器中，矩形系数越接近于：在单调谐的多级放大器（宽或窄），其矩形系数越（大或小）。中，级数越多，通频带越15.谐振功率放大器通常工作在丙类状态，此类功率放大器的工作原理是：当输入信号为余弦波时，其集电极电流为波，由于集电极负载的作用，输出的是与输入信号频率相同的二、选择题1、常用集电极电流通角e的大小来划分功放的工作类别，丙类功放（)。（说明：θ为半导通角）A、0=1800B、90<0<1800C、0=900D、0<900(J2、谐振功率放大器与小信号调谐放大器的区别是B、前者比后者失真小A、前者比后者电源电压高C、谐振功率放大器工作在丙类，调谐放大器工作在甲类D、谐振功率放大器输入信号小，调谐放大器输入信号大3、已知某高频功率放大器原工作在临界状态，当改变电源电压时，管子发热严重，说明功）放管进入了（A、欠压状态B、过压状态C、仍在临界状态C4、为了有效地实现集电极调幅，调制器必须工作在哪种工作状态0A、临界B、欠压C、过压5、根据高功放的负载特性，由于RL减小，当高频功放从临界状态向欠压区变化时（)A、输出功率和集电极效率均减小。B、输出功率减小，集电极效率增大。C、输出功率增大，集电极效率减小。D、输出功率和集电极效率均增大。3

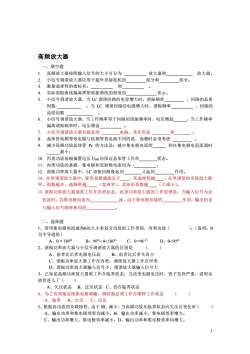

3 高频放大器 一、填空题 1. 高频放大器按照输入信号的大小可分为 _ 放大器和_ 放大器。 2. 小信号调谐放大器应用于超外差接收机的_部分和_部分。 3. 衡量选择性的指标有：_ 和_ 。 4. 实际谐振曲线偏离理想谐振曲线的程度用_表示。 5. 小信号调谐放大器，当 LC 调谐回路的电容增大时，谐振频率_ ，回路的品质 因数-_ ；当 LC 调谐回路的电感增大时，谐振频率_ ，回路的 品质因数 _ 。 6. 小信号调谐放大器，当工作频率等于回路的谐振频率时，电压增益_，当工作频率 偏离谐振频率时，电压增益_ 。 7. 小信号调谐放大器负载采用 _电路，其作用是 _和_ 。 8. 晶体管高频等效电路与低频等效电路不同的是，高频时必须考虑 _ 。 9. 减少高频功放晶体管 Pc 的方法是：减少集电极电流的_ 和在集电极电流流通时 _最小； 10. 丙类功放基极偏置电压 UBB应保证晶体管工作在_状态。 11. 丙类功放的基极、集电极和发射极电流均为 -_。 12. 谐振功率放大器中，LC 谐振回路既起到_又起到_作用。 14、在单调谐放大器中，矩形系数越接近于_、其选择性越_；在单调谐的多级放大器 中，级数越多，通频带越_（宽或窄），其矩形系数越_（大或小）。 15.谐振功率放大器通常工作在丙类状态，此类功率放大器的工作原理是：当输入信号为余 弦波时，其集电极电流为_波，由于集电极负载的_作用，输出的是 与输入信号频率相同的_。 二、选择题 1、常用集电极电流通角的大小来划分功放的工作类别，丙类功放（ ）。（说明： 为半导通角） A、 = 180O B、90O 180O C、 =90 O D、90O 2、谐振功率放大器与小信号调谐放大器的区别是 （ ） A、前者比后者电源电压高 B、前者比后者失真小 C、谐振功率放大器工作在丙类，调谐放大器工作在甲类 D、谐振功率放大器输入信号小，调谐放大器输入信号大 3、已知某高频功率放大器原工作在临界状态，当改变电源电压时，管子发热严重，说明功 放管进入了（ ） A、欠压状态 B、过压状态 C、仍在临界状态 4、为了有效地实现集电极调幅，调制器必须工作在哪种工作状态 （ ） A、临界 B、欠压 C、过压 5、根据高功放的负载特性，由于 RL 减小，当高频功放从临界状态向欠压区变化时（ ） A、输出功率和集电极效率均减小。B、输出功率减小，集电极效率增大。 C、输出功率增大，集电极效率减小。D、输出功率和集电极效率均增大

6、高频功率放大器一般工作在丙类工作状态，它的效率（）A、约为50%B、约为78%C、大于50%，小于78%D、大于78%7、高频谐振功率放大器原工作于临界状态，如果其它条件不变，UcC增大时，放大器的工作状态为（）A、临界状态B、欠压状态C、过压状态D、甲类状态8、在电路参数相同的情况下，双调谐回路放大器的通频带与单调谐回路放大器的通频带相比较A、增大B、减小C、相同D、无法比较)。9、三级相同的放大器级联，总增益为60dB，则每级的放大倍数为（A、10dBB、20C、20dBD、10)10、高频小信号谐振放大器不稳定的主要原因是（A、增益太大B、通频带太宽C、晶体管集电结电容Cbc的反馈作用D、谐振曲线太尖锐。D11、小信号谐振放大器的主要技术指标不包含（D、选择性A、谐振电压增益B、失真系数C、通频带12、丙类谐振功放其谐振回路调谐于（）分量A、基波B、二次谐波C、其它高次谐波D、直流分量13、谐振功率放大器输入激励为余弦波，放大器工作在临界状态时，集电极电流为（）A.余弦波B.尖顶余弦脉冲波C.有凹陷余弦脉冲波D.正弦波14、要实现基极调制特性应使功放工作在（）状态A、欠压状态B、过压状态C、临界状态D、任意状态三、判断题)1、高频功率放大器与高频小信号放大器的性能指标一样。（2、谐振放大器的Kr0.1愈接近于1，则放大器的选择性愈好。（)3、调谐放大器兼有放大和选频功能。（中()4、小信号谐振放大器的矩形系数大于1，且越大越好。(05、谐振放大器是采用谐振回路作负载的放大器。6、小信号调谐放大器单调谐回路的选择性比双调谐回路的选择性好。F7、双调谐回路放大器在弱耦合状态下，其谐振特性曲线会出现双峰。8、LC并联谐振回路谐振时其纯电阻最小。（四、分析计算题1、某谐振功率放大器，当Ucc=24V，电压利用系数E=0.9，负载谐振阻抗Rp=1602，管子饱和压降Uces=2.4v，输入激励电压振幅值Ubm=6v，求：（1）集电极回路输出电压振幅值Ucm，集电极电流振幅值Iclm，输出功率Po。（2）试说明该放大器工作在何种工作状态？当激励电压Ubm增加时，放大器过渡到何种工作状态？2、某一晶体管谐振功率放大器，已知Vcc=24VIco=250mA，P。=5W，电压利用系数=l，求Pde、n。、Rp、Iclm?3、一谐振功放的输出功率Po=5W,Ucc=4V。(1)当集电极效率=60%时,求其集电极功耗Pc和集电极电流直流分量Ico；(2)若保持Po不变,将n提高到80%,问此时Pc为多少？4

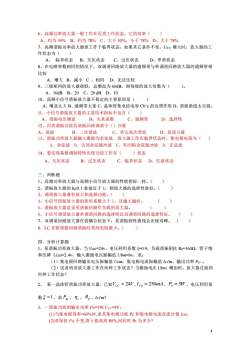

4 6、高频功率放大器一般工作在丙类工作状态，它的效率（ ） A、约为 50% B、约为 78% C、大于 50%，小于 78% D、大于 78% 7、高频谐振功率放大器原工作于临界状态，如果其它条件不变，UCC 增大时，放大器的工 作状态为（ ） A、 临界状态 B、欠压状态 C、过压状态 D、甲类状态 8、在电路参数相同的情况下，双调谐回路放大器的通频带与单调谐回路放大器的通频带相 比较 A、增大 B、减小 C 、相同 D、无法比较 9、三级相同的放大器级联，总增益为 60dB，则每级的放大倍数为（ ）。 A、10dB B、20 C、20 dB D、10 10、高频小信号谐振放大器不稳定的主要原因是（ ） A、增益太大 B、通频带太宽 C、晶体管集电结电容 Cb’c 的反馈作用 D、谐振曲线太尖锐。 11、小信号谐振放大器的主要技术指标不包含（ ） A、谐振电压增益 B、失真系数 C、通频带 D、选择性 12、丙类谐振功放其谐振回路调谐于（）分量 A、基波 B、二次谐波 C、其它高次谐波 D、直流分量 13、谐振功率放大器输入激励为余弦波，放大器工作在临界状态时，集电极电流为（ ） A．余弦波 B．尖顶余弦脉冲波 C．有凹陷余弦脉冲波 D．正弦波 14、要实现基极调制特性应使功放工作在（ ）状态 A、欠压状态 B、过压状态 C、临界状态 D、任意状态 三、判断题 1、高频功率放大器与高频小信号放大器的性能指标一样。（ ） 2、谐振放大器的 Kr0.1 愈接近于 1，则放大器的选择性愈好。（ ） 3、调谐放大器兼有放大和选频功能。（ ） 4、小信号谐振放大器的矩形系数大于 1，且越大越好。 （ ） 5、谐振放大器是采用谐振回路作负载的放大器。 （ ） 6、小信号调谐放大器单调谐回路的选择性比双调谐回路的选择性好。 （ ） 7、双调谐回路放大器在弱耦合状态下，其谐振特性曲线会出现双峰。 （ ） 8、LC 并联谐振回路谐振时其纯电阻最小。（ ） 四、分析计算题 1、某谐振功率放大器，当 Ucc=24v，电压利用系数 ξ=0.9，负载谐振阻抗 RP=160Ω，管子饱 和压降 Uces=2.4v，输入激励电压振幅值 Ubm=6v，求： （1）集电极回路输出电压振幅值 Ucm，集电极电流振幅值 Ic1m，输出功率 PO 。 （2）试说明该放大器工作在何种工作状态？当激励电压 Ubm 增加时，放大器过渡到 何种工作状态？ 2、 某一晶体管谐振功率放大器，已知 VCC = 24V , IC0 = 250mA ，P0 = 5W ，电压利用系 数  = 1 ，求 Pdc、 c 、 Rp 、Ic1m？ 3、一谐振功放的输出功率 Po=5W,UCC=4V。 (1)当集电极效率=60%时,求其集电极功耗 Pc 和集电极电流直流分量 Ico； (2)若保持 Po 不变,将η提高到 80%,问此时 Pc 为多少?

4、当谐振功率放大器的输入激励信号为余弦波时，为什么集电极电流为余弦脉冲波形？但放大器为什么又能输出不失真的余弦波电压？调幅检波和混频一、填空题1、调幅是指用调制信号去控制载波的2、从调幅波中取出原调制信号的过程叫3、常见的调幅方式有4、普通调幅信号的与调制信号的相同。5、若载波为u.(t)=Umcoso.t：调制信号为ua(t)=UomcosQ2t，则调幅信号AM的表达式为；调幅系数为Ma=DSB的表达式为6.调幅波的表达式为：u（t）=20（1+0.2COS100元t）COS10°πt（V）：调幅波的振幅最大值为载波fc为调幅度Ma为，带宽f为7、若调幅波的最大值为12V，最小值为8V，则调幅系数Ma-8、设调幅信号的载波功率为100W，调幅系数为0.4.，则AM调幅的总平均功率Pav=，DSB调幅的总平均功率为，SSB调幅的总平均功率为9、若调幅波为u(t)=10(5+2cos6280t)cos6.28×10%t，且负载电阻为R,=10Q，则调幅系数为载波频率为，边频功率为总平均功率为通频带宽度为载频为上边频为下边频为10、检波就是从信号中取出的过程。11、混频只能改变已调波的，而不能改变已调波的镜频干扰12、若某广播电台的信号频率为1459kHz，则接收机的本振频率为为13、在双踪示波器中观察到如右图所示的调幅波，根据所给的10V数值，它的调幅度应为二、选择题关于调制，正确的描述是1.用载波控制调制信号的某一参数，使该参数按一定的规律变化A.B，用调制信号控制载波的某一参数，使该参数按一定的规律变化5

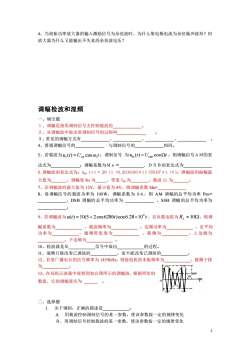

5 4、当谐振功率放大器的输入激励信号为余弦波时，为什么集电极电流为余弦脉冲波形？但 放大器为什么又能输出不失真的余弦波电压？ 调幅检波和混频 一、填空题 １、调幅是指用调制信号去控制载波的_。 ２、从调幅波中取出原调制信号的过程叫_ 。 ３、常见的调幅方式有_、_、_、_ 。 4、普通调幅信号的_ 与调制信号的_相同。 5、若载波为 ( ) cos c cm c u t U t =  ；调制信号 为 ( ) cos m u t U t   =  ，则调幅信号ＡＭ的表 达式为_；调幅系数为Ｍａ＝_．ＤＳＢ的表达式为_ 6.调幅波的表达式为：uAM（t）= 20（1 +0.2COS100πt）COS107πt（V）；调幅波的振幅最 大值为_，调幅度 Ma 为_，带宽 fBW 为_，载波 fc 为_。 7、若调幅波的最大值为 12V，最小值为 8V，则调幅系数 Ma=_ 8、设调幅信号的载波功率为 100W，调幅系数为 0.4.，则 AM 调幅的总平均功率 Pav= _，DSB 调幅的总平均功率为 _ ，SSB 调幅的总平均功率为 _。 9、若调幅波为 u t t t 6 ( ) =10(5 + 2cos6280 )cos6.2810 ，且负载电阻为 RL =10 ，则调 幅系数为_ ，载波频率为_ ，边频功率为_ ，总平均 功率为_，通频带宽度为_ ，载频为_，上边频为 _，下边频为_ 。 10、检波就是从_信号中取出_的过程。 11、混频只能改变已调波的_，而不能改变已调波的_。 12、若某广播电台的信号频率为 1459kHz，则接收机的本振频率为_，镜频干扰 为_。 13、在双踪示波器中观察到如右图所示的调幅波，根据所给的 数值，它的调幅度应为 _ 。 二、选择题 1. 关于调制，正确的描述是_。 A. 用载波控制调制信号的某一参数，使该参数按一定的规律变化 Ｂ．用调制信号控制载波的某一参数，使该参数按一定的规律变化

C．用调制信号控制载波的某一参数，使该参数按调制信号的规律变化2.关于调幅的描述，正确的是A用调制信号控制载波的频率，使载波的频率按调制信号的规律变化B，用调制信号控制载波的振幅，使载波的振幅按调制信号的规律变化C．用载波控制调制信号的振幅，使调制信号的振幅按载波的规律变化3.检波器应用在通信系统的A接收端B.发送端C.A与B4.单频调制的AM信号的频率成分有：AM调制的信息包含在A.QB.FC.f.D.f+FE..-FF.2F5.在调幅波中，若载波电压为U，则上、下边频分量的最大幅度不超过11LUa-UD.A. UmB. UomC.2m,Um E.226.与AM调幅波相比，DSB调幅QA包络相同B.发射机的功率利用率高C.节省频带D.解调容易7.DSB调幅的特点A包络与AM调幅波的包络相似B.包络正比于调制信号的绝对值，载波相位在调制电压零点处突变C.包络正比于调制信号的绝对值，载波相位在调制电压零点处突变180°SSB调幅的优点是8.0节省能量、节省频带、抗干扰能力强、解调容易AB.节省能量、节省频带、抗干扰能力强C.节省能量、节省频带、抗干扰能力强、调幅更容易实现9.调幅的过程是A将调制信号从高频搬到低频的频谱搬移过程B.将调制信号从低频搬到高频的频谱搬移过程C.不是单纯的频谱搬移过程，属于频率的非线性变换10.通信系统中，调制的目的是0A实现信道复用B.提高功率增益C.降低发射天线的长度D.展宽频带状态；基极调幅应使放大器工作于状11.集电极调幅应使放大器工作于态；。A：临界B.欠压C：过压12.在电视信号发射机中，为了压缩图像带宽，同时又能用普通的接收机接收，采用月。ADSB信号B.AM调幅C.SSB调幅D.VSB调幅13.检波的过程是A将载波从高频搬移到低频的频谱搬移过程B.把边带信号从低频搬移到高频的频谱搬移过程C将边带信号不失真地从载波附近搬移到低频的频谱搬移过程14.调幅系数大于1，会出现0A带宽变窄B.带宽变宽C.边频功率增加你、通信距离更远D.调幅波的包络断续或过调，无法正确解调而失真15.双边带调幅波中所含有的频率成分为6

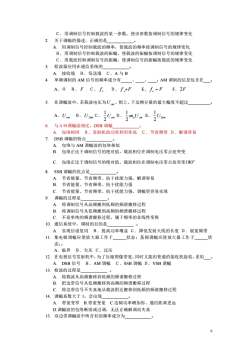

6 Ｃ．用调制信号控制载波的某一参数，使该参数按调制信号的规律变化 2. 关于调幅的描述，正确的是_。 A. 用调制信号控制载波的频率，使载波的频率按调制信号的规律变化 Ｂ．用调制信号控制载波的振幅，使载波的振幅按调制信号的规律变化 Ｃ．用载波控制调制信号的振幅，使调制信号的振幅按载波的规律变化 3. 检波器应用在通信系统的_。 A. 接收端 Ｂ．发送端 Ｃ．A 与 B 4. 单频调制的 AM 信号的频率成分有_、_、_；AM 调制的信息包含在_。 A．Ω Ｂ． F Ｃ． c f Ｄ． f c+F E． f c − F F．2F 5. 在调幅波中，若载波电压为 Ucm ，则上、下边频分量的最大幅度不超过_。 A．Ucm Ｂ． U m Ｃ． Ucm 2 1 Ｄ． maUcm 2 1 E． U m 2 1 6. 与ＡＭ调幅波相比，DSB 调幅_。 A. 包络相同 Ｂ．发射机的功率利用率高 Ｃ．节省频带 Ｄ．解调容易 7. DSB 调幅的特点_。 A. 包络与 AM 调幅波的包络相似 B. 包络正比于调制信号的绝对值，载波相位在调制电压零点处突变 C. 包络正比于调制信号的绝对值，载波相位在调制电压零点处突变 o 180 8. SSB 调幅的优点是_。 A. 节省能量、节省频带、抗干扰能力强、解调容易 B. 节省能量、节省频带、抗干扰能力强 C. 节省能量、节省频带、抗干扰能力强、调幅更容易实现 9. 调幅的过程是_。 A. 将调制信号从高频搬到低频的频谱搬移过程 B. 将调制信号从低频搬到高频的频谱搬移过程 C. 不是单纯的频谱搬移过程，属于频率的非线性变换 10. 通信系统中，调制的目的是_ 。 A. 实现信道复用 Ｂ．提高功率增益 Ｃ．降低发射天线的长度 Ｄ．展宽频带 11. 集电极调幅应使放大器工作于_状态；基极调幅应使放大器工作于_状 态；。 A．临界 Ｂ．欠压 Ｃ．过压 12. 在电视信号发射机中，为了压缩图像带宽，同时又能用普通的接收机接收，采用_。 A. DSB 信号 Ｂ．AM 调幅 Ｃ．SSB 调幅 Ｄ．VSB 调幅 13. 检波的过程是_ 。 A. 将载波从高频搬移到低频的频谱搬移过程 B. 把边带信号从低频搬移到高频的频谱搬移过程 C. 将边带信号不失真地从载波附近搬移到低频的频谱搬移过程 14. 调幅系数大于 1，会出现_。 A. 带宽变窄 B.带宽变宽 C.边频功率增加你、通信距离更远 D.调幅波的包络断续或过调，无法正确解调而失真 15. 双边带调幅波中所含有的频率成分为_

A载频、边频B.载频、调制信号频率C.边频、调制信号频率D.边频、16.调幅波中，有用信号的频率是A载频B.边频C.调制信号频率17.SSB调幅发射是指9A发射时抑制载波B.发射时抑制音频信号发射时抑制一个边带C.D.发射时抑制载频和一个边带18.解调DSB调幅信号时，只能采用；而AM调幅波的解调可以采用A包络检波器B同步检波器C.二者均可19.平衡调幅器平衡的结果是A获得很窄的频谱B.抑制一个边带C.使载波振幅按调制信号规律变化D.抵消载波20.在包络检波器中，若要避免情性失真，应该使A.R,、C小一些B.Q大一些C.m.大一些D.R、C,大一些21.同步检波器的同步是指A本地载波与输入信号载波同相B.本地载波与输入信号载波同频C.本地载波与调制信号同频、同相D.本地载波与输入信号载波同频、同相22.AM广播信号的带宽为，即每个电台的最小频率间隔为A4.5kHzB.9kHzC.18kHzD.不能确定23.混频前后改变的是A信号的载频B.调制规律C.调制信号的频率D.A与B24.超外差接收机中混频器的作用是A提高增益B.展宽频带C.抑制于扰D.将接收的不同频率的信号频率变为某一固定中频25.调幅电路、检波器、混频电路都由非线性器件和滤波器构成，他们之间的区别在于，，检波器所用的是，混频器所用的是调幅所用的是A带通滤波器B.低通滤波器C.高通滤波器D.带阻滤波器26.超外差接收机与直放式接收机的区别在于°A直放式接收机多了变频与中放部分KXYB.超外差接收机多了变频与中放部分+uro-LPFouoC.直放式接收机多了检波部分ro27.混频器与变频器的区别是YA混频器包含本振B.变频器包含本振C.混频器包含中放D.变频器包含中放28、在大信号包络检波器中，由于检波电容放电时间过长而引起的失真是（A、频率失真B、情性失真C、负峰切割失真D、截止失真)29、对于同步检波器，同步电压与载波信号的关系是（D、不同频不同相A、同频不同相B、同相不同频C、同频同相()30、情性失真和负峰切割失真是下列哪种检波器特有的失真A小信号平方律检波器B.大信号包络检波器C.同步检波器7

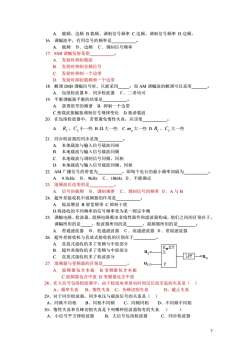

7 A. 载频、边频 B.载频、调制信号频率 C.边频、调制信号频率 D.边频、 16. 调幅波中，有用信号的频率是_。 A. 载频 Ｂ．边频 Ｃ．调制信号频率 17. SSB 调幅发射是指_。 A. 发射时抑制载波 B. 发射时抑制音频信号 C. 发射时抑制一个边带 D. 发射时抑制载频和一个边带 18. 解调 DSB 调幅信号时，只能采用_；而 AM 调幅波的解调可以采用_。 A. 包络检波器Ｂ．同步检波器 Ｃ．二者均可 19. 平衡调幅器平衡的结果是_。 A. 获得很窄的频谱 B. 抑制一个边带 C.使载波振幅按调制信号规律变化 D.抵消载波 20. 在包络检波器中，若要避免惰性失真，应该使_。 A. RL 、CL 小一些 B.  大一些 C. ma 大一些 D. RL 、CL 大一些 21. 同步检波器的同步是指_。 A. 本地载波与输入信号载波同相 B. 本地载波与输入信号载波同频 C. 本地载波与调制信号同频、同相 D. 本地载波与输入信号载波同频、同相 22. AM 广播信号的带宽为_，即每个电台的最小频率间隔为_。 A. 4.5kHz Ｂ．9kHz Ｃ．18kHz Ｄ．不能确定 23. 混频前后改变的是_。 A. 信号的载频 Ｂ．调制规律 Ｃ．调制信号的频率 Ｄ．A 与 B 24. 超外差接收机中混频器的作用是_。 A. 提高增益 B.展宽频带 C.抑制干扰 D.将接收的不同频率的信号频率变为某一固定中频 25. 调幅电路、检波器、混频电路都由非线性器件和滤波器构成，他们之间的区别在于， 调幅所用的是_，检波器所用的是_，混频器所用的是_。 A. 带通滤波器 Ｂ．低通滤波器 Ｃ．高通滤波器 Ｄ．带阻滤波器 26. 超外差接收机与直放式接收机的区别在于_。 A. 直放式接收机多了变频与中放部分 B. 超外差接收机多了变频与中放部分 C. 直放式接收机多了检波部分 27. 混频器与变频器的区别是_。 A. 混频器包含本振 B.变频器包含本振 C.混频器包含中放 D.变频器包含中放 28、在大信号包络检波器中，由于检波电容放电时间过长而引起的失真是（ ） A、频率失真 B、惰性失真 C、负峰切割失真 D、截止失真 29、对于同步检波器，同步电压与载波信号的关系是（ ） A、同频不同相 B、同相不同频 C、同频同相 D、不同频不同相 30、惰性失真和负峰切割失真是下列哪种检波器特有的失真 （ ） A．小信号平方律检波器 B．大信号包络检波器 C．同步检波器

31、DSB调幅波中所含有的频率成分为A、载频、边频B.载频、调制信号频率C.边频、调制信号频率D.边频、三、判断题1、调幅的目的是提高功率增益。（2、调幅属于频谱的线性搬移，因而可以采用线性器件实现。（O3、与调频一样，调幅系数可以是任意正数。（)4、调幅波中所含的频率成分有载频、调制信号频率。（)5、与普通调幅相比，DSB调幅节省功率，但带宽是一样。（)6、集电极调幅时，应使电路工作于欠压状态。（)7、检波与调幅一样，也属于频谱的线性搬移。（P8、包络检波可以对任何调幅波进行解调。（9、同步检波器只可以对AM调幅波进行解调。（)10、在包络检波中，当调制信号频率增加时，情性失真加剧。（)11、在包络检波中，当调制信号频率增加时，负峰切割失真加剧。（)12、在混频器中，当输入信号频率变化时，输出信号频率不变。（)13、在变频器中，当输入信号频率变化时，本振频率随之变化。（)14、当输入信号为调幅波时，混频器的输出信号为调制信号。（15、混频的过程是输入信号的频谱搬移的过程，在搬移的过程中，信号的频谱结构不变，否则会产生非线性失真。（O16、基极调幅实现的是普通调幅，也是高电平调幅。（17、混频器的作用是改变调幅波的载波频率为固定中频。（四、简答计算题1、二极管平衡电路如右图所示，已知输入信号uI、uII可以从以下信号中选择：u, =U.cosQ2tVD1u, =Uccosoct?u, = U, cos(oct+ m, sinQt)us =U, cosw,tuH(jw)Iu而输出信号可能有以下情况之一：uot=U(1+mcos2t)cosoctVD2→uo2 =U cos 2t cos Octu3 =U cos(o,t+m, sin Q2t)un请分析和回答以下问题：1）如果输出信号是“ol，该电路完成的是什么功能？uI、ulI应加入什么输入信号，应满足什么条件？H（jo）此时应采用什么类型的滤波器？滤波器的中心频率fo和带宽各Bw为多少？2）如果输出信号是uo2，该电路完成的是什么功能？uI、uI应加入什么输入信号，应满足什么条件？H（jo）此时应采用什么类型的滤波器？滤波器的中心频率发fo和带宽各BW为多少？8

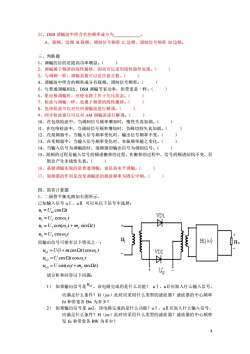

8 31、DSB 调幅波中所含有的频率成分为_。 A、载频、边频 B.载频、调制信号频率 C.边频、调制信号频率 D.边频、 三、判断题 1、调幅的目的是提高功率增益。（ ） 2、调幅属于频谱的线性搬移，因而可以采用线性器件实现。（ ） 3、与调频一样，调幅系数可以是任意正数。（ ） 4、调幅波中所含的频率成分有载频、调制信号频率。（ ） 5、与普通调幅相比，DSB 调幅节省功率，但带宽是一样。（ ） 6、集电极调幅时，应使电路工作于欠压状态。（ ） 7、检波与调幅一样，也属于频谱的线性搬移。（ ） 8、包络检波可以对任何调幅波进行解调。（ ） 9、同步检波器只可以对 AM 调幅波进行解调。（ ） 10、在包络检波中，当调制信号频率增加时，惰性失真加剧。（ ） 11、在包络检波中，当调制信号频率增加时，负峰切割失真加剧。（ ） 12、在混频器中，当输入信号频率变化时，输出信号频率不变。（ ） 13、在变频器中，当输入信号频率变化时，本振频率随之变化。（ ） 14、当输入信号为调幅波时，混频器的输出信号为调制信号。（ ） 15、混频的过程是输入信号的频谱搬移的过程，在搬移的过程中，信号的频谱结构不变，否 则会产生非线性失真。（ ） 16、基极调幅实现的是普通调幅，也是高电平调幅。（ ） 17、混频器的作用是改变调幅波的载波频率为固定中频。（ ） 四、简答计算题 1、二极管平衡电路如右图所示， 已知输入信号 uⅠ、uⅡ 可以从以下信号中选择： 1 2 3 3 4 cos cos cos( sin ) cos C C C f L L u U t u U t u U t m t u U t    =   = = +  = 而输出信号可能有以下情况之一： 1 2 3 (1 cos )cos cos cos cos( sin ) o C o C o i f u U m t t u U t t u U t m t    = +  =  = +  请分析和回答以下问题： 1） 如果输出信号是 o1 u ，该电路完成的是什么功能？ uⅠ、uⅡ应加入什么输入信号， 应满足什么条件？H（j）此时应采用什么类型的滤波器？滤波器的中心频率 fo 和带宽各 Bw 为多少？ 2） 如果输出信号是 uo2，该电路完成的是什么功能？uⅠ、uⅡ应加入什么输入信号， 应满足什么条件？H（j）此时应采用什么类型的滤波器？滤波器的中心频率 发 fo 和带宽各 BW 为多少？

3）2、有一双差分模拟乘法器电路如右图所示4）已知输入信号uu可以从以下信号中选择：5)u=Unmcosnt6)u,=Umcoswt模拟乘法器H(jw)7)u,=U.mcos(o,t+m,sinnt)uiuo8)u,=ULmcosw,tt49)u,=U(1+mcosnt)cosw,tull10)而输出信号可能有以下情况之一：11)uo1=Ucoshtcos w112)uo2=Ucos(w;t+msinnt)13)请分析和回答以下问题：14)1）如果输出信号是uo1，该电路完成的是什么功能？uu应加入什么输入信号？15)Hjα)为滤波器，此时应采用什么类型的滤波器？滤波器的中心频率f。和带宽各BW16)为多少？17)2）如果输出信号是uo2，该电路完成的是什么功能？ul、un应加入什么输入信号?18)H（jo）此时应采用什么类型的滤波器？滤波器的中心频率发f。和带宽BW各为多少？19)角度调制与解调一、填空题若载波信号为u.（t）=U.cosのt，调制信号为uo()=U。cosQt，则调频信号的表达式为：；调相信号的表达式为：2.表征鉴频器鉴频特性的主要指标有：3.宽带调频△f=10kHz，调制信号频率为500Hz，则频谱宽度BW=，调频指数9

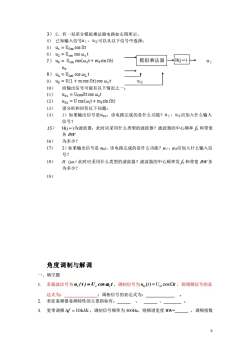

9 3） 2、有一双差分模拟乘法器电路如右图所示， 4） 已知输入信号 可以从以下信号中选择： 5） 6） 7） 8） 9） 10） 而输出信号可能有以下情况之一： 11） cos 12） 13） 请分析和回答以下问题： 14） 1）如果输出信号是 ，该电路完成的是什么功能？ 应加入什么输入 信号？ 15） H(jω)为滤波器，此时应采用什么类型的滤波器？滤波器的中心频率 fo 和带宽 各 BW 16） 为多少？ 17） 2）如果输出信号是 uo2，该电路完成的是什么功能？uⅠ、uⅡ应加入什么输入信 号？ 18） H（j）此时应采用什么类型的滤波器？滤波器的中心频率发 fo 和带宽 BW 各 为多少？ 19） 角度调制与解调 一、填空题 1. 若载波信号为 u (t ) U cos t c = c c ，调制信号为 u t U t ( ) cos   =  ，则调频信号的表 达式为：_；调相信号的表达式为：_ 。 2. 表征鉴频器鉴频特性的主要指标有：_ 、 _ 、_ 。 3. 宽带调频 f = 10kHz ，调制信号频率为 500Hz，则频谱宽度 BW=_ ，调频指数 模拟乘法器 H(jω)

m,:X.设载波频率为12MHz，载波振幅为5V，调制信号uo(t)=1.5cos6280t(V），调频灵敏度为25kHz/V，写出调频波表达式ueM(t)=，调频系数m，=5.载波频率为25MHz，振幅为4V，调制信号频率为400Hz的单频余弦波，最大频偏，调相波表达式Af=10kHz，试分别写出调频波表达式uFM()=UpM(t) =6.调频信号中心频率f。=50MHz,Af=75kHz,F=300Hz，m，频宽BW=二、选择题1.调频信号的频偏量与关B.调制信号的振幅有关C.调制信号的相位有关A调制信号的频率有关2.调相信号的最大相移量与A.调制信号的频率有关B.调制信号的振幅成正比C：调制信号的相位有关3.调频通信必须工作在A中波波段B.短波波段C.超短波波段4.调频信号解调是A用检波器B.先检波后鉴频真C.先鉴频后检波下面的说法是正确的5.MPM波的相位随uo而变，但频率不变化B..FM波的相位随uo而变，但相位不变化CPM波和FM波的频率都变化，且变化规律相同D.PM波和FM波的频率都变化，但变化规律不相同6调频波的调频灵敏度为A0UoAoA.B.AoD.C2U.2若载波u。(t)=Ucmcoso.t，调制信号ua(t)=UcosQt，则FM波的最大△p=7.k,2A.M,B.kjUC.k,UcmD.U.8.给定FM波的Af=12kHz，若调制信号频率为3kHz，则BW=A.40kHzB.24.6kHzC.30kHzD.6kHz19.关于直接调频和间接调频的说法，是正确的。A直接调频是用调制信号去控制振荡的状态10

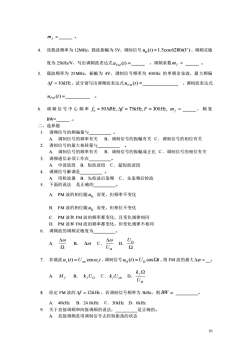

10 m f = _ 。 4. 设载波频率为 12MHz，载波振幅为 5V，调制信号 u t t V ( ) 1.5cos6280 ( )  = ，调频灵敏 度为 25kHz/V，写出调频波表达式 uFM (t) = _ ，调频系数 m f = _ 。 5. 载波频率为 25MHz，振幅为 4V，调制信号频率为 400Hz 的单频余弦波，最大频偏 f = 10kHz ，试分别写出调频波表达式 uFM (t) = _ ，调相波表达式 uPM (t) =_ 。 6. 调 频 信 号 中 心 频 率 50 , 75 , 300 , f 0 = MHz f = kHz F = Hz m f = _ ，频宽 BW=_ .。 二、选择题 1. 调频信号的频偏量与_ 。 A. 调制信号的频率有关 B．调制信号的振幅有关 Ｃ．调制信号的相位有关 2. 调相信号的最大相移量与_ 。 A. 调制信号的频率有关 B．调制信号的振幅成正比 Ｃ．调制信号的相位有关 3. 调频通信必须工作在_。 A. 中波波段 B．短波波段 Ｃ．超短波波段 4. 调频信号解调是_ 。 A. 用检波器 B．先检波后鉴频 Ｃ．先鉴频后检波 5. 下面的说法 是正确的_。 A. PM 波的相位随 u 而变，但频率不变化 B. FM 波的相位随 u 而变，但相位不变化 C. PM 波和 FM 波的频率都变化，且变化规律相同 D. PM 波和 FM 波的频率都变化，但变化规律不相同 6. 调频波的调频灵敏度为_。 A.   B．  Ｃ．   U  D．  U 7. 若载波 u t U t c cm c ( ) = cos ，调制信号 u t =U t   ( ) cos ，则 FM 波的最大  = _。 A. M f B． U  k f Ｃ． fUcm k D．   U k f 8. 给定 FM 波的 f = 12kHz ，若调制信号频率为 3kHz，则 BW = _。 A. 40kHz B．24.6kHz Ｃ．30kHz D．6kHz 9. 关于直接调频和间接调频的说法，_是正确的。 A. 直接调频是用调制信号去控制振荡的状态
