《化工过程模拟》课程教学资源（文献资料）Aspen Plus 10 用户手册中文版（用户指南）

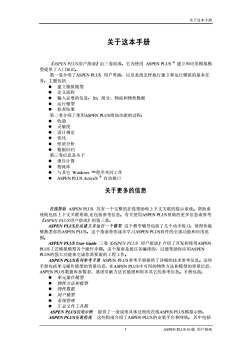

关于这本手册关于这本手册(ASPENPLUS用户指南》由三卷组成，它为使用ASPENPLUS建立和应用模拟模型提供了入门知识。第一卷介绍了ASPENPLUS用户界面，以及系统怎样执行建立和运行模拟的基本任务。主题包括：.建立模拟模型.定义流程.输入必要的信息，如：组分、物流和物性数据.运行模型.检查结果第二卷介绍了使用ASPENPLUS附加功能的过程：.收敛.灵敏度.设计规定.优化.性质分析.数据回归第三卷信息是关于.泄压计算.物流库.与其它WindowsTM程序共同工作.ASPENPLUSActiveX自动接口关于更多的信息在线帮助ASPENPLUS具有一个完整的在线帮助和上下文关联的提示系统。帮助系统既包括上下文关联帮助，还包括参考信息：有关使用ASPENPLUS帮助的更多信息请参考（ASPENPLUS用户指南》的第三章。ASPENPLUS启动建立并运行一个模型这个教学辅导包括了几个动手练习，使得你能够熟悉你的ASPENPLUS。这个指南带你逐步学习ASPENPLUS软件的全部功能和应用范围。ASPENPLUSUserGuide三卷ASPENPLUS用户指南介绍了开发和使用ASPENPLUS工艺模拟模型各个操作步骤。这个指南是按任务编排的，以便帮助你应用ASPENPLUS的强大功能来完成你需要做的工程工作。ASPENPLUS系列参考手册ASPENPLUS参考手册提供了详细的技术参考信息。这些手册包括单元操作模型的背景信息、在ASPENPLUS中可用的物性方法和模型的背景信息、ASPENPLUS数据库参数表、基团贡献方法官能团和很多其它的参考信息。手册包括：·单元操作模型·物性方法和模型·物性数据.用户模型?系统管理.汇总文件工具箱ASPENPLUS应用示例提供了一套说明具体过程的在线ASPENPLUS模拟示例。1ASPENPLUS安装指南这些指南介绍了ASPENPLUS的安装平台和网络。其中包括1ASPENPLUS10版用户指南

关于这本手册 I ASPEN PLUS 10 版 用户指南 关于这本手册 ASPEN PLUS用户指南 由三卷组成 它为使用 ASPEN PLUS ® 建立和应用模拟模 型提供了入门知识 第一卷介绍了ASPEN PLUS 用户界面 以及系统怎样执行建立和运行模拟的基本任 务 主题包括: l 建立模拟模型 l 定义流程 l 输入必要的信息 如 组分 物流和物性数据 l 运行模型 l 检查结果 第二卷介绍了使用ASPEN PLUS附加功能的过程 l 收敛 l 灵敏度 l 设计规定 l 优化 l 性质分析 l 数据回归 第三卷信息是关于: l 泄压计算 l 物流库 l 与其它 Windows ™ 程序共同工作 l ASPEN PLUS ActiveX ® 自动接口 关于更多的信息 在线帮助 ASPEN PLUS 具有一个完整的在线帮助和上下文关联的提示系统 帮助系 统既包括上下文关联帮助,还包括参考信息 有关使用ASPEN PLUS帮助的更多信息请参考 ASPEN PLUS用户指南 的第三章 ASPEN PLUS启动建立并运行一个模型 这个教学辅导包括了几个动手练习 使得你能 够熟悉你的ASPEN PLUS 这个指南带你逐步学习ASPEN PLUS软件的全部功能和应用范 围 ASPEN PLUS User Guide 三卷 ASPEN PLUS 用户指南 介绍了开发和使用ASPEN PLUS工艺模拟模型各个操作步骤 这个指南是按任务编排的 以便帮助你应用ASPEN PLUS的强大功能来完成你需要做的工程工作 ASPEN PLUS系列参考手册 ASPEN PLUS参考手册提供了详细的技术参考信息 这些 手册包括单元操作模型的背景信息 在ASPEN PLUS中可用的物性方法和模型的背景信息 ASPEN PLUS数据库参数表 基团贡献方法官能团和很多其它的参考信息 手册包括 l 单元操作模型 l 物性方法和模型 l 物性数据 l 用户模型 l 系统管理 l 汇总文件工具箱 ASPEN PLUS应用示例 提供了一套说明具体过程的在线ASPEN PLUS模拟示例 ASPEN PLUS安装指南 这些指南介绍了ASPEN PLUS的安装平台和网络 其中包括:

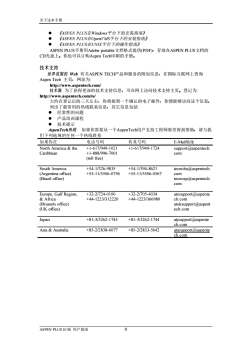

关于这本手册.(ASPENPLUS在Windows平台下的安装指南》.（ASPENPLUS在OpenVMS平台下的安装指南》.ASPENPLUS在UNIX平台下的操作指南》ASPENPLUS手册用Adobeportable文档格式提供(PDF)，存放在ASPENPLUS文档的CD光盘上。你也可以订购AspenTech印刷的手册。技术支持世界范围的Web有关ASPENTECH产品和服务的附加信息，在国际互联网上查询AspenTech主页，网址为：http:/www.aspentech.com/技术源为了获得更深的技术支持信息，可在网上访问技术支持主页。登记为：http://www.aspentech.com/ts/大约在登记后的三天左右，你将接到一个确认的电子邮件，你便能够访问这个信息。列出了最常用的热线联系信息，其它信息包括.经常性的问题.产品培训课程.技术提示AspenTech热线如果你需要从一个AspenTech用户支持工程师那里得到帮助，请与我们下列地域的任何一个热线联系：如果你在电话号码传真号码E-Mail地址+1-617/949-1021North America & the+1-617/949-1724support@aspentech.+1-888/996-7001Caribbeancom(toll free)South America+54-1/326-9835+54-1/394-8621tecnoba@aspentech.(Argentina office)+55-11/5506-0756+55-11/5506-0567com(Brazil office)tecnosp@aspentech.comEurope, Gulf Region,+32-2/705-4034+32-2/724-0100atesupport@aspente&Africa+44-1223/312220+44-1223/366980ch.com(Brussels office) atuksupport@aspent(UK office)ech.comJapan+81-3/3262-1743+81-3/3262-1744atjsupport@aspentech.comAsia &Australia+85-2/2838-6077+85-2/2833-5642atasupport@aspentech.comIIASPENPLUS10版用户指南

关于这本手册 ASPEN PLUS 10 版 用户指南 II l ASPEN PLUS在Windows平台下的安装指南 l ASPEN PLUS在OpenVMS平台下的安装指南 l ASPEN PLUS在UNIX平台下的操作指南 ASPEN PLUS手册用Adobe portable文档格式提供(PDF) 存放在ASPEN PLUS文档的 CD光盘上 你也可以订购Aspen Tech印刷的手册 技术支持 世界范围的 Web 有关ASPEN TECH产品和服务的附加信息 在国际互联网上查询 Aspen Tech 主页 网址为: http://www.aspentech.com/ 技术源 为了获得更深的技术支持信息 可在网上访问技术支持主页 登记为: http://www.aspentech.com/ts/ 大约在登记后的三天左右 你将接到一个确认的电子邮件 你便能够访问这个信息 列出了最常用的热线联系信息 其它信息包括: l 经常性的问题 l 产品培训课程 l 技术提示 AspenTech热线 如果你需要从一个AspenTech用户支持工程师那里得到帮助 请与我 们下列地域的任何一个热线联系: 如果你在 电话号码 传真号码 E-Mail地址 North America & the Caribbean +1-617/949-1021 +1-888/996-7001 (toll free) +1-617/949-1724 support@aspentech. com South America (Argentina office) (Brazil office) +54-1/326-9835 +55-11/5506-0756 +54-1/394-8621 +55-11/5506-0567 tecnoba@aspentech. com tecnosp@aspentech. com Europe, Gulf Region, & Africa (Brussels office) (UK office) +32-2/724-0100 +44-1223/312220 +32-2/705-4034 +44-1223/366980 atesupport@aspente ch.com atuksupport@aspent ech.com Japan +81-3/3262-1743 +81-3/3262-1744 atjsupport@aspente ch.com Asia & Australia +85-2/2838-6077 +85-2/2833-5642 atasupport@aspente ch.com

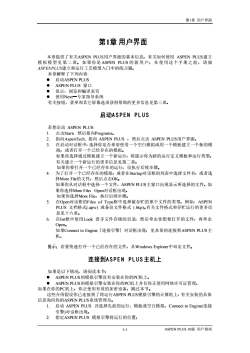

第1章用户界面第1章用户界面本章提供了有关ASPENPLUS用户界面的基本信息，有关如何使用ASPENPLUS建立模拟模型见第二章。如果你是ASPENPLUS的新用户，在使用这个手册之前，请做ASPENPLUS建立和运行工艺模型入门中的练习题。本章解释了下列内容：启动ASPENPLUS·.ASPENPLUS窗口.显示、浏览和编译表页?使用Next一专家指导系统有关按钮、菜单和其它屏幕选项获得帮助的更多信息见第三章。启动ASPENPLUS若想启动ASPENPLUS1.点击Start，然后指向ProgramS：2指向AspenTech，指向ASPENPLUS，然后点击ASPENPLUS用户界面。3.在启动对话框中，选择你是否希望使用一个空白模拟或用一个模板建立一个新的模拟：或者打开一个已经存在的模拟，如果你选择通过模板建立一个新运行，将提示你为新的运行定义模板和运行类型。有关建立一个新运行的更多信息见第二章。如果你要打开一个已经存在的运行，仅执行后续步骤，4.为了打开一个已经存在的模拟，或者在Stertup对话框的列表中选择文件名，或者选择MoreFile的文件，然后点击OK。如果你从对话框中选择一个文件，ASPENPLUS主窗口出现显示所选择的文件．如果你选择MoreFile，Open对话框出现。如果你选择MoreFile，执行后续步骤。5.在Open对话框的FilesofType框中选择被存贮的那个文件的类型。例如：ASPENPLUS文档格式(.apw）或备份文件格式（.bkp).有关文件格式和存贮运行的更多信息见十六章。6.在list框中使用Look查寻文件存储的目录，然后单击你想要打开的文件，再单击Opena如果ConnecttoEngine（连接引擎）对话框出现，见本章的连接到ASPENPLUS主机。提示：若要快速打开一个已经存在的文件，从WindowsExplorer中双击文件。连接到ASPENPLUS主机上如果是以下情况，请阅读本节：。ASPENPLUS的模拟引擎没有安装在你的PC机上?ASPENPLUS的模拟引擎安装在你的PC机上并且你正使用网络许可证管理。如果在你的PC机上，你正使用有效的加密设备，跳过本节。这些介绍假设你已连接到了将运行ASPENPLUS模拟引擎的计算机上，有关安装的具体信息询问你的ASPENPLUS系统管理员。1.启动ASPENPLUS并选择先前的运行、模板或空白模拟，ConnecttoEngine连接引擎)对话框出现。2.指定ASPENPLUS模拟引擎将运行的位置：1-1ASPENPLUS10版用户指南

第1章 用户界面 1-1 ASPEN PLUS 10版 用户指南 第1章 用户界面 本章提供了有关ASPEN PLUS用户界面的基本信息 有关如何使用 ASPEN PLUS建立 模拟模型见第二章 如果你是ASPEN PLUS 的新用户 在使用这个手册之前 请做 ASPENPLUS建立和运行工艺模型入门中的练习题 本章解释了下列内容: l 启动ASPEN PLUS l ASPEN PLUS 窗口 l 显示 浏览和编译表页 l 使用Next 专家指导系统 有关按钮 菜单和其它屏幕选项获得帮助的更多信息见第三章 启动ASPEN PLUS 若想启动 ASPEN PLUS: 1. 点击Start 然后指向Programs 2. 指向AspenTech, 指向 ASPEN PLUS 然后点击 ASPEN PLUS用户界面 3. 在启动对话框中 选择你是否希望使用一个空白模拟或用一个模板建立一个新的模 拟 或者打开一个已经存在的模拟 如果你选择通过模板建立一个新运行 将提示你为新的运行定义模板和运行类型 有关建立一个新运行的更多信息见第二章 如果你要打开一个已经存在的运行 仅执行后续步骤 4. 为了打开一个已经存在的模拟 或者在Stertup对话框的列表中选择文件名 或者选 择More File的文件 然后点击OK 如果你从对话框中选择一个文件 ASPEN PLUS主窗口出现显示所选择的文件 如 果你选择More File Open对话框出现 如果你选择More File 执行后续步骤 5. 在Open对话框的Files of Type框中选择被存贮的那个文件的类型 例如 ASPEN PLUS 文档格式(.apw) 或备份文件格式 (.bkp) 有关文件格式和存贮运行的更多信 息见十六章 6. 在list框中使用Look 查寻文件存储的目录 然后单击你想要打开的文件 再单击 Open 如果Connect to Engine 连接引擎 对话框出现 见本章的连接到ASPEN PLUS主 机 提示 若要快速打开一个已经存在的文件 从Windows Explorer中双击文件 连接到ASPEN PLUS 主机上 如果是以下情况 请阅读本节 l ASPEN PLUS的模拟引擎没有安装在你的PC机上 l ASPEN PLUS的模拟引擎安装在你的PC机上并且你正使用网络许可证管理 如果在你的PC机上 你正使用有效的加密设备 跳过本节 这些介绍假设你已连接到了将运行ASPEN PLUS模拟引擎的计算机上 有关安装的具体 信息询问你的ASPEN PLUS系统管理员 1. 启动 ASPEN PLUS 并选择先前的运行 模板或空白模拟 Connect to Engine(连接 引擎)对话框出现 2. 指定ASPEN PLUS 模拟引擎将运行的位置

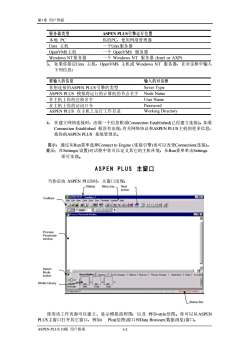

第1章用户界面服务器类型ASPENPLUS引擎运行位置本地PC你的PC，使用网络管理器Unix主机一个Unix服务器一个OpenVMS服务器OpenVMS主机WindowsNT服务器一个WindowsNT服务器（IntelorAXP）3.如果你指定Unix主机，OpenVMS主机或WindowsNT服务器，在对话框中输入下列信息：要输入的信息输入的对话框你想连接的ASPENPLUS引擎的类型Sever TypeASPENPLUS模拟将运行的计算机的节点名字Node Name在主机上你的注册名字UserNamePassword在主机上你的访问口令ASPENPLUS在主机上运行工作目录Working Directory在建立网络连接时，出现一个信息框说ConnectionEstablished(已经建立连接)。如果4.ConnectionEstablished框没有出现，有关网络协议和ASPENPLUS主机的更多信息，找你的ASPENPLUS系统管理员。提示：通过从Run菜单选择ConnecttoEngine（连接引擎）也可以改变Connection连接）。提示：在Settings(设置)对话框中你可以定义其它的主机环境，从Run菜单单击Settings即可实现。主窗口ASPENPLUS当你启动ASPENPLUS时，主窗口出现：TitlebarMenubarNextbuttonASPEHUSSA9ToolbarsFToBuFtesaaaui-ProcessFlowsheetwindowSelectModeasrasnheetdeglCnlHesnFmarChrgeHpianSdeUabuttonModel LibrarySTPE_Status Bar使用该工作页面可以建立、显示模拟流程图，以及PFD-style绘图。你可以从ASPENPLUS主窗口打开其它窗口，例如：Plot(绘图）窗口和DataBrowser(数据浏览）窗口。ASPENPLUS10版用户指南1-2

第1章 用户界面 ASPEN PLUS 10版 用户指南 1-2 服务器类型 ASPEN PLUS引擎运行位置 本地 PC 你的PC 使用网络管理器 Unix 主机 一个Unix服务器 OpenVMS主机 一个 OpenVMS 服务器 Windows NT服务器 一个 Windows NT 服务器 (Intel or AXP) 3 如果你指定Unix 主机 OpenVMS 主机或 Windows NT 服务器 在对话框中输入 下列信息 要输入的信息 输入的对话框 你想连接的ASPEN PLUS引擎的类型 Sever Type ASPEN PLUS 模拟将运行的计算机的节点名字 Node Name 在主机上你的注册名字 User Name 在主机上你的访问口令 Password ASPEN PLUS 在主机上运行工作目录 Working Directory 4 在建立网络连接时 出现一个信息框说Connection Established(已经建立连接) 如果 Connection Established 框没有出现 有关网络协议和ASPEN PLUS主机的更多信息 找你的ASPEN PLUS 系统管理员 提示 通过从Run菜单选择Connect to Engine (连接引擎)也可以改变Connection(连接) 提示 在Settings(设置)对话框中你可以定义其它的主机环境 从Run菜单单击Settings 即可实现 ASPEN PLUS 主窗口 当你启动 ASPEN PLUS时 主窗口出现 使用该工作页面可以建立 显示模拟流程图 以及 PFD-style绘图 你可以从ASPEN PLUS主窗口打开其它窗口 例如 Plot(绘图)窗口和Data Browser(数据浏览)窗口

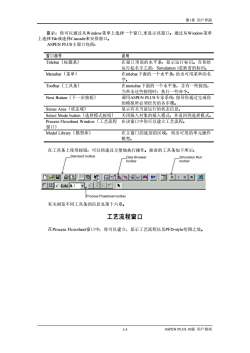

第1章用户界面提示：你可以通过从Window菜单上选择一个窗口，来显示该窗口。通过从Window菜单上选择Tile或选择Cascade来安排窗口。ASPENPLUS主窗口包括：说明窗口部件Titlebar（标题条）在窗口顶部的水平条，显示运行标识。在你给运行起名字之前，Simulation1是缺省的标识Menubar(菜单)在titlebar下面的一个水平条，给出可用菜单的名字。Toolbar（工具条）在menubar下面的一个水平条，含有一些按扭，当单击这些按钮时，执行一些命令。NextButton（下一步按钮）调用ASPENPLUS专家系统，指导你通过完成你的模拟所必须经历的各步骤。StatusArea（状态域）显示有关当前运行的状态信息，SelectModebutton（选择模式按钮）关闭插入对象的插入模式，并返回到选择模式。ProcessFlowsheetWindow（工艺流程在该窗口中你可以建立工艺流程。窗口）ModelLibrary（模型库）在主窗口的底部的区域，列出可用的单元操作模型。在工具条上使用按钮，，可以快速且方便地执行操作。缺省的工具条如下所示：Standard toolbarData BrowserSimulation Runtoolbartoolbar口包国F#Grido.1ProcessFlowsheettoolbar有关浏览不同工具条的信息见第十六章。工艺流程窗口在ProcessFlowsheet窗口中，你可以建立、显示工艺流程以及PFD-style绘图之处。1-3ASPENPLUS10版用户指南

第1章 用户界面 1-3 ASPEN PLUS 10版 用户指南 提 示 你可以通过从Window菜单上选择一个窗口,来显示该窗口 通过从Window菜单 上选择Tile或选择Cascade来安排窗口 ASPEN PLUS主窗口包括 窗口部件 说明 Titlebar 标题条 在窗口顶部的水平条 显示运行标识 在你给 运行起名字之前 Simulation 1是缺省的标识 Menubar 菜单 在titlebar下面的一个水平条 给出可用菜单的名 字 Toolbar 工具条 在menubar下面的一个水平条 含有一些按扭 当单击这些按钮时 执行一些命令 Next Button 下一步按钮 调用ASPEN PLUS专家系统 指导你通过完成你 的模拟所必须经历的各步骤 Status Area 状态域 显示有关当前运行的状态信息 Select Mode button 选择模式按钮 关闭插入对象的插入模式 并返回到选择模式 Process Flowsheet Window 工艺流程 窗口 在该窗口中你可以建立工艺流程 Model Library 模型库 在主窗口的底部的区域 列出可用的单元操作 模型 在工具条上使用按钮 可以快速且方便地执行操作 缺省的工具条如下所示 有关浏览不同工具条的信息见第十六章 工艺流程窗口 在Process Flowsheet窗口中 你可以建立 显示工艺流程以及PFD-style绘图之处

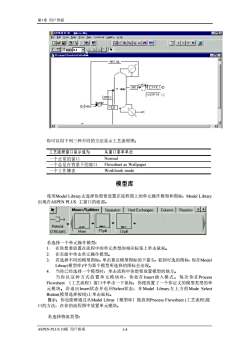

第1章用户界面ASPFMPIIIS3phnanhkp口区FieEdauLnImaBnrutravh楼国DG3AEGNGridAProrra Flinwahnn windna四口区dCSCCHICTCTMNWATFCHICFEE)LVCS18你可以用下列三种不同的方法显示工艺流程图：工艺流程窗口显示成为从窗口菜单单击Normal个正常的窗口一个总是在背景下的窗口Flowsheet as Wallpaper个工作簿表Workbook mode模型库使用ModelLibrary去选择你想要放置在流程图上的单元操作模型和图标，ModelLibrary出现在ASPENPLUS主窗口的底部ReactorsAMixers/SplittersSeparatorsColumnsHeat ExchangersMaterialPPLITMEORLITFSpltMikerESplitSTREAMS若选择一个单元操作模型：在你想要放置在流程中的单元类型的相应标签上单击鼠标。2.在页面中单击单元操作模型。若选择不同的模型图标。单击靠近模型图标的下箭头，看到可选的图标，你在Model3.Libray(模型库)中为那个模型所选择的图标会出现。当你已经选择一个模型时，单击流程中你想要放置模型的地方。4.当你以这种方式放置单元模块时，你处在Insert插入模式。每次你在ProcessFlowsheet（工艺流程）窗口中单击一下鼠标，你便放置了一个你定义的模型类型的单元模块。若退出Insert状态并返回Select状态，在ModelLibrary左上方的ModeSelectButton(模型选择按钮)上单击鼠标。提示：你也能够通过从ModelLibray（模型库）拖放到ProcessFlowsheet（工艺流程）窗口的方法，在你的流程图中放置单元模块。若选择物流类型：1-4ASPENPLUS10版用户指南

第1章 用户界面 ASPEN PLUS 10版 用户指南 1-4 你可以用下列三种不同的方法显示工艺流程图 工艺流程窗口显示成为 从窗口菜单单击 一个正常的窗口 Normal 一个总是在背景下的窗口 Flowsheet as Wallpaper 一个工作簿表 Workbook mode 模型库 使用Model Library去选择你想要放置在流程图上的单元操作模型和图标 Model Library 出现在ASPEN PLUS 主窗口的底部 若选择一个单元操作模型 1. 在你想要放置在流程中的单元类型的相应标签上单击鼠标 2. 在页面中单击单元操作模型 3. 若选择不同的模型图标 单击靠近模型图标的下箭头 看到可选的图标 你在Model Libray(模型库)中为那个模型所选择的图标会出现 4. 当你已经选择一个模型时 单击流程中你想要放置模型的地方 当你以这种方式放置单元模块时 你处在Insert插入模式 每次你在Process Flowsheet 工艺流程 窗口中单击一下鼠标 你便放置了一个你定义的模型类型的单 元模块 若退出Insert状态并返回Select状态 在Model Library左上方的Mode Select Button(模型选择按钮)上单击鼠标 提示 你也能够通过从Model Libray 模型库 拖放到Process Flowsheet (工艺流程)窗 口的方法 在你的流程图中放置单元模块 若选择物流类型

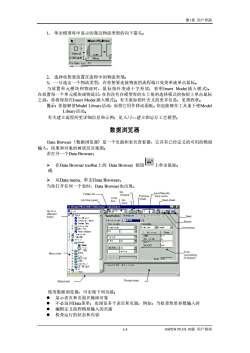

第1章用户界面1.单击模型库中显示的靠近物流类型的向下箭头。HMivere/Spitters口GTNFAMOMicaolllnir2．选择你想要放置在流程中的物流类型。3.一旦选定一个物流类型，在你想要连接物流的流程端口处简单地单击鼠标。当放置单元模块和物流时，鼠标指针变成十字形状，表明InsertMode(插入模式)在放置每一个单元模块或物流后，在你没有在模型库的右上角的选择模式的按钮上单击鼠标之前，你将保持在InsertMode(插入模式）。有关鼠标指针含义的更多信息，见第四章，提示：你能够使ModelLibrary活动，而将它用作移动面板。你也能够在工具条下使ModelLibrary活动。有关建立流程的更详细信息和示例，见入门---建立和运行工艺模型。数据浏览器DataBrowser（数据浏览器）是一个页面和表页查看器，它具有已经定义的可用的模拟输入、结果和对象的树状层次视图。若打开一个DataBrowser：C在DataBrowsertoolbar上的DataBrowser按钮上单击鼠标。或从Datamenu，单击DataBrowser。当你打开任何一个表时，DataBrowser也出现。Cormardnpu/ResultsFolder listPreviousViewmenusheetUp One LevelGoNext sheeth Stream CIECD [MATCNIAL) Irnut-sDron区GotodifferentfspncifcoionaEhuraoNextfoideraitAWStatusAr[leveegire_CommentsO1nzFNFomMenu tretFFI(consistingof.sheets)oaInSIKw-or.0Rk:PromptaStatus bar使用数据浏览器，可实现下列功能：?显示表页和页面并操纵对象?不必返回Data菜单，而浏览多个表页和页面，例如：当检查性质参数输入时?编辑定义流程模拟输入的页面检查运行的状态和内容?1-5ASPENPLUS10版用户指南

第1章 用户界面 1-5 ASPEN PLUS 10版 用户指南 1 单击模型库中显示的靠近物流类型的向下箭头 2 选择你想要放置在流程中的物流类型 3 一旦选定一个物流类型 在你想要连接物流的流程端口处简单地单击鼠标 当放置单元模块和物流时 鼠标指针变成十字形状 表明Insert Mode(插入模式) 在放置每一个单元模块或物流后 在你没有在模型库的右上角的选择模式的按钮上单击鼠标 之前 你将保持在Insert Mode(插入模式) 有关鼠标指针含义的更多信息 见第四章 提示 你能够使Model Library活动 而将它用作移动面板 你也能够在工具条下使Model Library活动 有关建立流程的更详细信息和示例 见入门-建立和运行工艺模型 数据浏览器 Data Browser 数据浏览器 是一个页面和表页查看器 它具有已经定义的可用的模拟 输入 结果和对象的树状层次视图 若打开一个Data Browser ÿ 在Data Browser toolbar上的 Data Browser 按钮 上单击鼠标 或 ÿ 从Data menu, 单击Data Browser 当你打开任何一个表时 Data Browser也出现 使用数据浏览器 可实现下列功能 l 显示表页和页面并操纵对象 l 不必返回Data菜单 而浏览多个表页和页面 例如 当检查性质参数输入时 l 编辑定义流程模拟输入的页面 l 检查运行的状态和内容

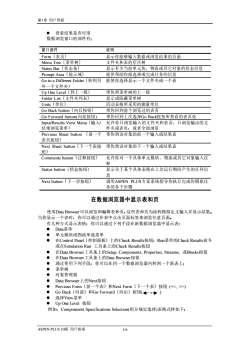

第1章用户界面查看结果是否可用数据浏览窗口的部件有：窗口部件说明Form（表页）显示你能够输入数据或浏览结果的页面Menu Tree（菜单树）文件夹和表的层次树StatusBar（状态条）显示有关当前单元块、物流或其它对象的状态信息PromptArea（提示域）提供帮助你做选择或完成任务的信息GotoaDifferentFolder（转到另能使你选择显示一个文件夹或一个表外一个文件夹）UpOneLevel（到上一级）带你到菜单树的上一级FolderList（文件夹列表）显示或隐藏菜单树Units（单位）活动表格所采用的测量单位GoBackbutton（向后按钮）带你回到前个浏览过的表页GoForwardbutton(向前按钮）带你回到上次选择GoBack按扭所查看的表页处Input/ResultsViewMenu（输入/允许你只浏览输入的文件夹和表页、只浏览输出的文结果浏览菜单)件夹或表页，或者全部浏览（前一个Previous Sheet button带你到该对象的前一个输入或结果表表页按钮)Next Sheetbutton（下一个表按带你到该对象的下一个输入或结果表钮)Commentsbutton（注释按钮）允许你对一个具体单元模块、物流或其它对象输入注释Statusbutton（状态按钮）显示关于某个具体表格在上次运行期间产生的任何信息Nextbutton（下一步按钮）调用ASPENPLUS专家系统指导你执行完成你模拟任务的各个步骤在数据浏览器中显示表和页使用DataBrowser可以浏览和编辑表和页，这些表和页为流程模拟定义输入并显示结果，当你显示一个表时，你可以通过在表中点击页面标签来浏览任意页面。有几种方式显示表格，你可以通过下列手段在新数据浏览器中显示表：Data菜单单元模块或物流单选菜单在ControlPanel（控制面板）上的CheckResults按钮，Run菜单的CheckResults命令或在SimulationRun工具条上的CheckResults按钮在DataBrowser工具条上的Setup，Components，Properties，Streams，或Blocks按钮在DataBrowser工具条上的DataBrowser按钮通过使用下列手段，你可以在同一个数据浏览器内转到一个新表上：中菜单树对象管理器DataBrowser上的Next按钮PreviousForm（前一个表）和NextForm（下一个表）按钮（>）GoBack（向前）和GoForward（向后）按钮（+→）选择View菜单0UpOneLevel按钮例如：CompomentsSpecificationsSelection(组分规定选择）表格式样如下：1-6ASPENPLUS10版用户指南

第1章 用户界面 ASPEN PLUS 10版 用户指南 1-6 l 查看结果是否可用 数据浏览窗口的部件有 窗口部件 说明 Form 表页 显示你能够输入数据或浏览结果的页面 Menu Tree 菜单树 文件夹和表的层次树 Status Bar 状态条 显示有关当前单元块 物流或其它对象的状态信息 Prompt Area 提示域 提供帮助你做选择或完成任务的信息 Go to a Different Folder 转到另 外一个文件夹 能使你选择显示一个文件夹或一个表 Up One Level 到上一级 带你到菜单树的上一级 Folder List 文件夹列表 显示或隐藏菜单树 Units 单位 活动表格所采用的测量单位 Go Back button 向后按钮 带你回到前个浏览过的表页 Go Forward button(向前按钮) 带你回到上次选择Go Back按扭所查看的表页处 Input/Results View Menu 输入/ 结果浏览菜单 允许你只浏览输入的文件夹和表页 只浏览输出的文 件夹或表页 或者全部浏览 Previous Sheet button 前一个 表页按钮 带你到该对象的前一个输入或结果表 Next Sheet button 下一个表按 钮 带你到该对象的下一个输入或结果表 Comments button 注释按钮 允许你对一个具体单元模块 物流或其它对象输入注 释 Status button 状态按钮 显示关于某个具体表格在上次运行期间产生的任何信 息 Next button 下一步按钮 调用ASPEN PLUS专家系统指导你执行完成你模拟任 务的各个步骤 在数据浏览器中显示表和页 使用Data Browser可以浏览和编辑表和页 这些表和页为流程模拟定义输入并显示结果 当你显示一个表时 你可以通过在表中点击页面标签来浏览任意页面 有几种方式显示表格 你可以通过下列手段在新数据浏览器中显示表 l Data菜单 l 单元模块或物流单选菜单 l 在Control Panel 控制面板 上的Check Results按钮 Run菜单的Check Results命令 或在Simulation Run 工具条上的Check Results按钮 l 在Data Browser工具条上的Setup, Components, Properties, Streams, 或Blocks按钮 l 在Data Browser工具条上的Data Browser按钮 l 通过使用下列手段 你可以在同一个数据浏览器内转到一个新表上 l 菜单树 l 对象管理器 l Data Browser上的Next按钮 l Previous Form 前一个表 和Next Form 下一个表 按钮 (>) l Go Back 向前 和Go Forward 向后 按钮( ) l 选择View菜单 l Up One Level 按钮 例如 Compoments Specifications Selection(组分规定选择)表格式样如下

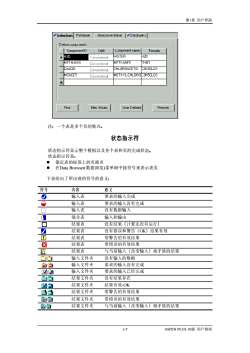

第1章用户界面SelectionPetrcleumNonconventicnalDatabanksDeline cuupuenlsComponentnaneFormulaComponentIDlypeH20H20WATER>FnnventinnaMFTHANOIMFT-ANOICH40ConventiondCAACIDCHLOROACETIC-2H3CL02ConventionaMCACETMETFYLCHLORO3H5CL02Conventiona米FindElecWizarcUser EefinedReorcer注：一个表是多个页的集合。状态指示符状态指示符显示整个模拟以及各个表和页的完成状态。状态指示符是：?靠近表的标签上的页面名O在DataBrowser(数据浏览）菜单树中按符号来表示表页下表给出了所出现的符号的意义：内容符号意义C输入表要求的输入完成0输入表要求的输入没有完成O输入表没有数据输入a混合表输入和输出口结果表没有结果（计算还没有运行）A结果表没有错误和警告（OK）结果有效口结果表带警告的有效结果区结果表带错误的有效结果区结果表与当前输入（改变输入）相矛盾的结果日输入文件夹没有输入的数据a输入文件夹要求的输入没有完成M输入文件夹要求的输入已经完成结果文件夹没有结果存在结果文件夹结果有效-OK结果文件夹带警告的有效结果结果文件夹带错误的有效结果区结果文件夹与当前输入（改变输入）相矛盾的结果1-7ASPENPLUS10版用户指南

第1章 用户界面 1-7 ASPEN PLUS 10版 用户指南 注 一个表是多个页的集合 状态指示符 状态指示符显示整个模拟以及各个表和页的完成状态 状态指示符是 l 靠近表的标签上的页面名 l 在Data Browser(数据浏览)菜单树中按符号来表示表页 下表给出了所出现的符号的意义 符号 内容 意义 输入表 要求的输入完成 输入表 要求的输入没有完成 输入表 没有数据输入 混合表 输入和输出 结果表 没有结果 计算还没有运行 结果表 没有错误和警告 OK 结果有效 结果表 带警告的有效结果 结果表 带错误的有效结果 结果表 与当前输入 改变输入 相矛盾的结果 输入文件夹 没有输入的数据 输入文件夹 要求的输入没有完成 输入文件夹 要求的输入已经完成 结果文件夹 没有结果存在 结果文件夹 结果有效-OK 结果文件夹 带警告的有效结果 结果文件夹 带错误的有效结果 结果文件夹 与当前输入 改变输入 相矛盾的结果

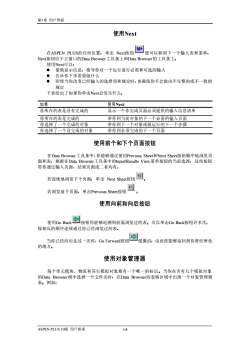

第1章用户界面使用NextN在ASPENPLUS的任何位置，单击Next按钮便可以移到下一个输入表和菜单，Next按钮位于主窗口的DataBrowser工具条上和DataBrowser的工具条上。使用Next可以：借助显示信息，指导你对一个运行进行必需和可选的输入?.告诉你下步需要做什么.即使当你改变已经输入的选择项和规定时，也确保你不会做出不完整的或不一致的规定下表给出了如果你单击Next会发生什么：如果使用Next你所在的表是没有完成的显示一个你完成页面必须提供的输入信息清单你所在的表是完成的带你到当前对象的下一个必需的输入页面你选择了一个完成的对象带你到下一个对象或做运行的下一个步骤你选择了一个没完成的对象带你到必须完成的下一个页面使用前个和下个页面按钮在DataBrowser工具条中，你能够通过使用PreviousSheet和NextSheet按钮顺序地浏览页面和表，根据在DataBrowser工具条中的Input/ResultsView菜单按钮的当前选择，这些按钮带你通过输入页面、结果页面或二者均有。以若连续地浏览下个页面，单击NextSheet按钮<c若浏览前个页面，单击PreviousSheet按钮使用向前和向后按钮T使用GoBack按钮你能够追溯到前面浏览过的表。可以单击GoBack按钮许多次按相反的顺序连续通过你已经浏览过的表。J当你已经向后走过一次时，GoForward按钮便激活，由此你能够返回到你曾经所处的地方。使用对象管理器每个单元模块、物流和其它模拟对象都有一个唯一的标识。当你在含有几个模拟对象的DataBrowser树中选择一个文件夹时，在DataBrowser的表格区域中出现一个对象管理器表。例如：ASPENPLUS10版用户指南1-8

第1章 用户界面 ASPEN PLUS 10版 用户指南 1-8 使用Next 在ASPEN PLUS的任何位置 单击 Next按钮 便可以移到下一个输入表和菜单 Next按钮位于主窗口的Data Browser工具条上和Data Browser的工具条上 使用Next可以 l 借助显示信息 指导你对一个运行进行必需和可选的输入 l 告诉你下步需要做什么 l 即使当你改变已经输入的选择项和规定时 也确保你不会做出不完整的或不一致的 规定 下表给出了如果你单击Next会发生什么 如果 使用Next 你所在的表是没有完成的 显示一个你完成页面必须提供的输入信息清单 你所在的表是完成的 带你到当前对象的下一个必需的输入页面 你选择了一个完成的对象 带你到下一个对象或做运行的下一个步骤 你选择了一个没完成的对象 带你到必须完成的下一个页面 使用前个和下个页面按钮 在Data Browser工具条中 你能够通过使用Previous Sheet和Next Sheet按钮顺序地浏览页 面和表 根据在Data Browser工具条中的Input/Results View菜单按钮的当前选择 这些按钮 带你通过输入页面 结果页面或二者均有 若连续地浏览下个页面 单击 Next Sheet按钮 若浏览前个页面 单击Previous Sheet按钮 使用向前和向后按钮 使用Go Back 按钮你能够追溯到前面浏览过的表 可以单击Go Back按钮许多次 按相反的顺序连续通过你已经浏览过的表 当你已经向后走过一次时 Go Forward按钮 便激活 由此你能够返回到你曾经所处 的地方 使用对象管理器 每个单元模块 物流和其它模拟对象都有一个唯一的标识 当你在含有几个模拟对象 的Data Browser树中选择一个文件夹时 在Data Browser的表格区域中出现一个对象管理器 表 例如
