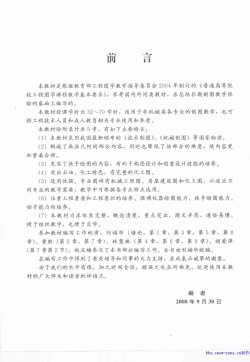

言前本教材是根据教育部工程图学教学指导委员会2004年制订的《普通高等院校工程图学课程教学基本要求》，参考国内外同类教材，在总结长期制图教学经验的基础上编写的。本教材授课学时为32～70学时，适用于非机械类各专业的制图教学，也可供工程技术人员和成人教育相关专业使用和参考。本教材除附录外共9章，有如下主要特点：（1）本教材采用我国最新颁布的《技术制图》、《机械制图》等国家标准。（2）删减了画法几何的部分内容，同时也降低了该部分的难度，使内容更加紧漆合理。（3）充实了徒手绘图的内容，有利于构思设计和创意设计技能的培养。（4）突出石油、化工特色，有完整的化工图。（5）适用性强。专业图样有机械工程图、房屋建筑图和化工图，以适应不同专业的教学需要，教学中可根据各专业特点选用。（6）注重工程素质和工程意识的培养。强调仪器绘图能力、徒手绘图能力动手能力的培养。（7）本教材力求体系完整，概念清楚，重点突出，图文并茂，通俗易懂，便于组织教学，也便于自学。参加教材编写工作的有：刘福华（绪论，第1章，第3章，第5章，第8章）、黄胜（第2章，第7章）、林慧珠（第4章，第6章，第9章）、胡爱萍（第7章第2节）。赵庆梅参与了本书部分编写工作。全书由刘福华统稿在编写工作中得到了有关领导和同事的大力支持，在此表示诚挚的谢意。由于我们的水平有限，加之时间仓促，错误之处在所难免，欢迎使用本教材的广大师生和读者批评指正。编者2008年9月30日bbs.snow-zone.cn制作

bbs.snow-zone.cn制作

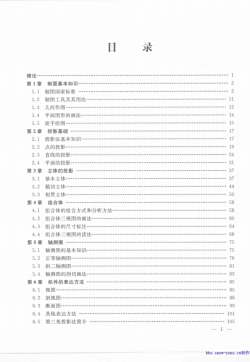

目录绪论.1：2第1章制图基本知识：21制图国家标准111.2制图工具及其用法121.3儿何作图….141.4平面图形的画法.151.5徒手绘图17第2章投影基础172.1投影法基本知识2.2点的投影19直线的投影。242.3.32.4平面的投影第3章立体的投影37373.1基本立体443.2截切立体503.3相贯立体第4章组合体58584.1组合体的组合方式和分析方法4.2组合体三视图的画法60644.3组合体的尺寸标注·684.4组合体三视图的读法第5章轴测图.75755.1轴测图的基本知识5.2正等轴测图.76......5.3斜二轴测图81轴测图的剖切画法835.485第6章机件的表达方法6.1视图·856.2剖视图...·86.3断面图991016.4其他表达方法.1056.5第三角投影法简介Is.snow-zone.cn制作

bbs.snow-zone.cn制作

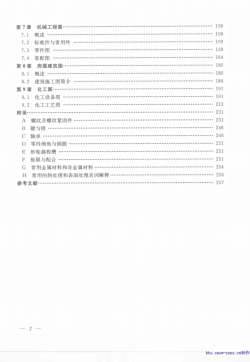

108第7章机械工程图1087.1#概述1097.2标准件与常用件..1397.3零件图1647.4装配图180第8章房屋建筑图1808.1概述.184建筑施工图简介8.2191第9章化工图.191化工设备图9.12139.2化工工艺图231附录·231螺纹及螺纹紧固件A246B键与销248C轴承..251D零件倒角与倒圆251E砂轮越程槽251F极限与配合254常用金属材料和非金属材料H常用的热处理和表面处理名词解释256257参考文献·bbs.snow-zone.cn制作

bbs.snow-zone.cn制作

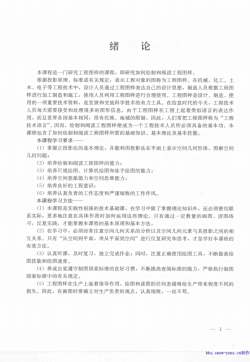

绪论本课程是一门研究工程图样的课程，即研究如何绘制和阅读工程图样。根据投影原理、标准或有关规定，表示工程对象的图称为工程图样。在机械、化工、土木、电子等工程技术中，设计人员通过工程图样表达自己的设计思想，制造人员根据工程图样进行加工制造和施工，使用人员利用工程图样进行合理使用。工程图样是设计、制造、使用的一项重要技术资料，是发展和交流科学技术的有力工具。在信息时代的今天，工程技术人员每天需要接受和处理很多的图形信息。由于工程图样在工程上起着类似语言的表达作用，而且世界各国基本相同，没有民族、地域的限制，因此，人们常把工程图样称为“工程技术语言”。因而，绘制和阅读工程图样便成为一个工程技术人员所必须具备的基本功。本课程包含了如何绘制和阅读工程图样所需的基础知识、基本理论及基本技能本课程学习要求（1）掌握正投影法的基本理论，并能利用投影法在平面上表示空间几何形体，图解空间几何间题（2）培养绘制和阅读工程图样的能力（3）培养尺规绘图、计算机绘图和徒手绘图的能力：（4）培养空间想象能力和空间思维能力；（5）培养良好的工程意识；（6）培养认真负责的工作态度和严谨细致的工作作风。本课程学习方法（1）本课程是实践性很强的技术基础课，在学习中除了掌握理论知识外，还必须密切联系实际，更多地注意在具体作图时如何运用这些理论。只有通过一定数量的画图、读图练习，反复实践，才能掌握本课程的基本原理和基本方法。（2）在学习中，必须经常注意空间几何关系的分析以及空间几何元素与其投影之间的相互关系。只有“从空间到平面，再从平面到空间”进行反复研究和思考，才是学好本课程的有效方法。（3）认真听课，及时复习，独立完成作业；同时，注意正确使用绘图工具，不断提高绘图技能和绘图速度（4）养成自觉遵守制图国家标准的良好习惯，不断提高查阅标准的能力，严格执行制图国家标准中的有关规定（5）工程图样在生产上起着指导作用，绘图和读图的任何差错将给生产带来程度不同的损失。因此，在画图时要确立对生产负责的观点，认真细致，一丝不。bbs.snow-zone.cn制作

bbs.snow-zone.cn制作

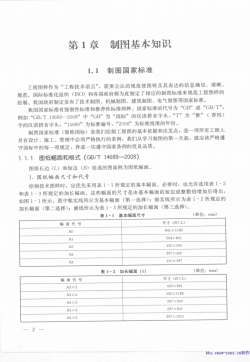

制图基本知识第1章制图国家标准1.1工程图样作为“工程技术语言”，需要公认的规范使图样及其表达的信息确切、清晰、规范。国际标准化组织（ISO）和各国政府都为此制定了相应的制图标准来规范工程图样的绘制。我国政府制定发布了技术制图、机械制图、建筑制图、电气制图等国家标准。我国国家标准有强制性标准和推荐性标准两种。国家标准的代号为“GB”或“GB/T"，例如“GB/T14689—2008”中“GB”为“国标”的汉语拼音字头，“T”为“推”（荐性）字的汉语拼音字头，“14689”为标准编号，“2008”为标准批准的年份。制图国家标准（简称国标）是我们绘制工程图的基本依据和出发点，是一项所有工程人员在设计、施工、管理中必须严格执行的条例，我们从学习制图的第一天起，就应该严格遵守国标中的每一项规定，养成一切遵守国家条例的优良品质。图纸幅面和格式（GB/T14689—2008)1.1.1图纸长边（L）和短边（B）组成的图面称为图纸幅面。1.图纸幅面尺寸和代号绘制技术图样时，应优先采用表1-1所规定的基本幅面。必要时，也允许选用表1-2和表1-3所规定的加长幅面。这些幅面的尺寸是由基本幅面的短边成整数倍增加后得出，如图1-1所示。图中粗实线所示为基本幅面（第一选择）；细实线所示为表1-2所规定的加长幅面（第二选择）；虚线所示为表1-3所规定的加长幅面（第三选择）。（单位：mm表1-1基本幅面尺寸尺寸(BXL)幅南代号841×1189AO594X841A1420×594297×420210×297A4（单位：mm）表1-2加长幅面（(1)尺寸（BXL）幅面代号420×891A3X3420×1189A3×4297×630A4X3297×841A4X4297×1051A4X52bs.snow-zone.cn制作

bbs.snow-zone.cn制作

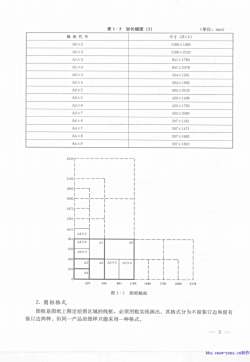

表1-3加长幅面（2)（单位：mm）幅面代号尺寸（BXL)A0X21189×1682A0X31189×2523A1X3841×1783A1X4841×2378A2X3594X1261A2X4594×1682A2X5594X2102A3X5420×1486A3X6420×1783A3x7420×2080A4x6297×1261A4X7297X1471A4x8297×1682A4X9297X1892252310896814712605A4X5A4X20图1-1图纸幅面2.图框格式图框是图纸上限定绘图区域的线框，必须用粗实线画出。其格式分为不留装订边和留有装订边两种。但同一产品的图样只能采用一种格式。3bs.snow-zone.cn制作

bbs.snow-zone.cn制作

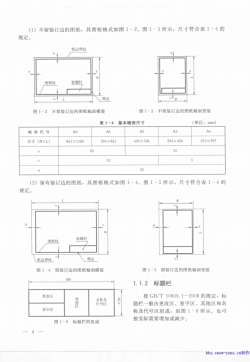

（1）不留装订边的图纸，其图框格式如图1-2、图1-3所示，尺寸符合表1-4的规定。纸边界线惠格周边图1-3不留装订边的图纸幅面竖装图1-2不留装订边的图纸幅面横装表1-4基本幅面尺寸（单位：mm)A3M幅面代号AoAIA2420X594294×420210×297841×1189594×841尺寸（BXL)）10201025（2）留有装订边的图纸，其图框格式如图1-4、图1-5所示，尺寸符合表1-4的规定。阁框线纸边界线周边图1-5留装订边的图纸幅面竖装图1-4留装订边的图纸幅面横装1.1.2标题栏按GB/T10609.1-—2008的规定，标更改区其他区老梦发题栏一般由更改区、签字区、其他区和名签字区称及代号区组成，如图1-6所示。也可按实际需要增加或减少。图1-6标题栏的组成bbs.snow-zone.cn制作

bbs.snow-zone.cn制作

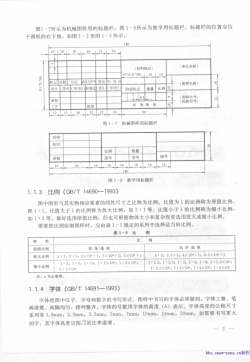

图1-7所示为机械图样用的标题栏，图1-8所示为教学用标题栏。标题栏的位置应位于图纸的右下角，如图1-2至图1-5所示。1010161216（单位名称）材料标记标记 处数分区改文件号（图样名称）设计（签名（年月日）标准化签名（年）品卧段标记116（图祥代号）E张第212图1机械图样用标题栏玛16616图1-8教学用标题栏1.1.3比例（GB/T14690—1993)图中图形与其实物相应要素的线性尺寸之比称为比例。比值为1的比例称为原值比例，即1:1。比值大于1的比例称为放大比例，如2:1等。比值小于1的比例称为缩小比例，如1:2等。最好选用原值比例，但也可根据物体大小和复杂程度选用放大或缩小比例。需要按比例绘制图样时，应由表1-5规定的系列中选择适当的比例。表1-5比例比例种类充许选取原值比例优先·选取4012.5:14×10+1:2.5×105:1+2+1:5×10+1;2×1011×10m*1放大比例1.5125:1:3:14:1:6:1+1.5×10缩小比例1:2,115;1:10：1+2×10;1+6×101:2.5×10:1:3×10;1+4×10;1+6×10m注：为正整数。1.1.4字体（GB/T14691—1993）字体指图中汉字、字母和数学的书写形式。图样中书写的字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。字体的号数用字体的高度（h）表示。字体高度的公称尺寸系列有1.8mm，2.5mm，3.5mm，5mm，7mm，10mm，14mm，20mm。如需要书写更大的字，其字体高度应按/2的比率递增。bs.snow-zone.cn制作

bbs.snow-zone.cn制作

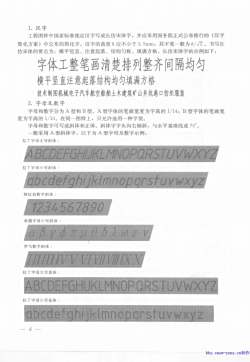

1.汉字工程图样中国家标准规定汉字写成长仿宋体字，并应采用国务院正式公布推行的《汉字简化方案》中公布的简化字。汉字的高度h应不小于3.m，其字宽一般为h//2。书写长仿宋体的要点为：横平竖直、注意起落、结构匀称、填满方格。长仿宋体字的示例如下：字体工整笔画清楚排列整齐间隔均匀横平竖直注意起落结构均匀填满方格技术制图机械电子汽车航空船舶土木建筑矿山井坑港口纺织服装2.字母及数字字母和数字分为A型和B型。A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10。在同一图样上，只允许选用一种字型。字母和数字可写成斜体和正体。斜体字字头向右倾斜，与水平基准线成75°一般采用A型斜体字，以下为A型字母及数字示例：拉丁字母大写斜体ADCDEGHUKMNOPORSTUVWXY拉丁字母小写斜体abcdefghijkimnopgrstuywxyz阿拉伯数字斜体：1234567890希腊字母小写斜体：aBypruOSAwEy罗马数字斜体：VVVIVIVXX拉丁字母大写直体：ABCDEFGHUKLMNOPQRSTUVWXY拉丁字母小写直体：abcdefqhiiklmnopgrstuvwxyz6bbs.snow-zone.cn制作

bbs.snow-zone.cn制作

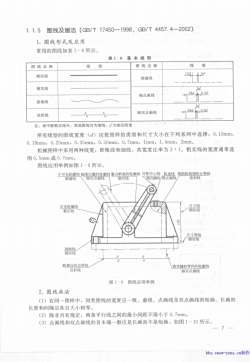

1.1.5图线及画法（GB/T17450—1998，GB/T4457.4—2002)1.图线形式及应用常用的图线如表1-6所示。表1-6基本线型线型图线名称图线名称线型12412粗实线细藏线细实线0.5细点画线波浪线0细双点画线双折线注：表中除粗实线外，其他图线均为细线。为相应线宽所有线型的图线宽度（d）应按图样的类型和尺寸大小在下列系列中选择：0.13mm，0.18mm,0.25mm,0.35mm，0.50mm,0.7mm,1mm,1.4mm,2mm机械图样中采用两种线宽，即粗线和细线，其宽度比率为2：1。粗实线的宽度通常选用0.5mm或0.7mm图线应用举例如图1-9所示。不可器能线极照受要效度线重会糖要的轻虚线对临由线/盐激现国和腺激的分界线?可翼美康线安线尽技断裂处组年增的变性的起应线图1-9图线应用举例2.图线画法（1）在同一图样中，同类图线的宽度应一致。虚线、点画线及双点画线的短画、长画的长度和间隔应各自大小相等。（2）除非另有规定，两条平行线之间的最小间距不得小于0.7mm（3）点画线和双点画线的首末端一般应是长画而不是短画，如图1-10所示。bs.snow-zone.cn制作
