《过程流体机械》课程教学资源（授课教案）

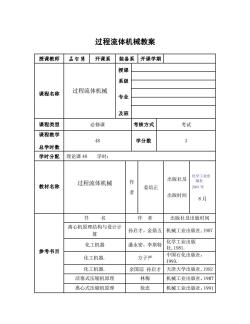

过程流体机械教案 授课教师孟智慧开课系装备系开课学期 授课 系级 课程名称 过程流体机械 专业 及班 课程类型 必修课 考核方式 考试 课程教学 48 学分数 3 总学时数 学时分配理论课48学时： 出版社及 教材名称 过程流体机械 作 姜培正 2001年 者 出版时间 8月 书名 作者 出版社及出版时间 离心机原理结构与设计计 算 孙启才，金鼎五 机械工业出版社，1987 化工机器 潘永密，李斯特 化学工业出版 社.1981 参考书目 化工机器。 方子严 中国石化出版社， 1993. 化工机器. 余国琮孙启才 天津大学出版社，1992 活塞式压缩机原理 林梅 机械工业出版社，1987 离心式压缩机原理 徐忠 机械工业出版社，1991

过程流体机械教案 授课教师 孟智慧 开课系 装备系 开课学期 课程名称 过程流体机械 授课 系级 专业 及班 课程类型 必修课 考核方式 考试 课程教学 总学时数 48 学分数 3 学时分配 理论课 48 学时； 教材名称 过程流体机械 作 者 姜培正 出版社及 出版时间 化学工业出 版社 2001 年 8 月 参考书目 书 名 作 者 出版社及出版时间 离心机原理结构与设计计 算 孙启才，金鼎五 机械工业出版社,1987 化工机器 潘永密，李斯特 化学工业出版 社,1981. 化工机器. 方子严 中国石化出版社， 1993. 化工机器. 余国琮 孙启才 天津大学出版社,1992 活塞式压缩机原理 林梅 机械工业出版社，1987 离心式压缩机原理 徐忠 机械工业出版社，1991

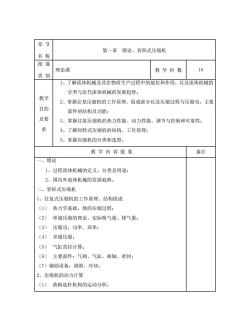

章节 第一章绪论、容积式压缩机 名称 授课 理论课 教学时数 16 类别 1、了解流体机械及其在物质生产过程中的地位和作用，以及流体机械的 分类与近代流体机械的发展趋势： 教学 2、掌握往复压缩机的工作原理、组成部分以及压缩过程与压缩功，主要 目的 部件的结构及功能： 及要 3、掌握往复压缩机的热力性能、动力性能、调节与控制和可靠性： 求 4、了解回转式压缩机的结构、工作原理： 5、掌握压缩机的分类和选型。 教学内容提要 备注 、绪论 1、过程流体机械的定义、分类及用途： 2、国内外流体机械的发展趋势。 二、容积式压缩机 1、往复式压缩机的工作原理、结构组成 (1)热力学基础，级的压缩过程： (2)单级压缩的理论、实际吸气量、排气量： (3)压缩功，功率、郊率： (4)多级压缩： (5) 气缸直径计算： (6)主要部件：气阀、气缸、曲轴、密封： (7)辅助设备：润滑、冷却。 2、压缩机的动力计算 (1)曲柄连杆机构的运动分析：

章 节 名 称 第一章 绪论、容积式压缩机 授 课 类 别 理论课 教 学 时 数 16 教学 目的 及要 求 1、了解流体机械及其在物质生产过程中的地位和作用，以及流体机械的 分类与近代流体机械的发展趋势； 2、掌握往复压缩机的工作原理、组成部分以及压缩过程与压缩功，主要 部件的结构及功能； 3、掌握往复压缩机的热力性能、动力性能、调节与控制和可靠性； 4、了解回转式压缩机的结构、工作原理； 5、掌握压缩机的分类和选型。 教 学 内 容 提 要 备注 一、绪论 1、过程流体机械的定义、分类及用途； 2、国内外流体机械的发展趋势。 二、容积式压缩机 1、往复式压缩机的工作原理、结构组成 （1） 热力学基础，级的压缩过程； （2） 单级压缩的理论、实际吸气量、排气量； （3） 压缩功，功率、郊率； （4） 多级压缩； （5） 气缸直径计算； （6） 主要部件：气阀、气缸、曲轴、密封； （7）辅助设备：润滑、冷却。 2、压缩机的动力计算 （1） 曲柄连杆机构的运动分析；

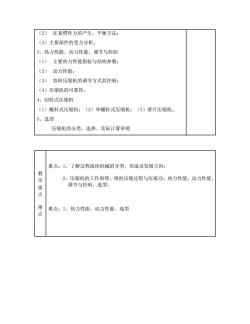

(2)往复惯性力的产生、平衡方法： (3)主要部件的受力分析。 3、热力性能、动力性能、调节与控制 (1)主要热力性能指标与结构参数： (2)动力性能： (3)容积压缩机的调节方式其控制： (4)压缩机的可靠性。 4、回转式压缩机 (1)螺杆式压缩机：(2)单螺杆式压缩机：(3)滑片压缩机。 5、选型 压缩机的分类、选择、实际计算举例 重点：1、了解过程流体机械的分类、用途及发展方向： 2、压缩机的工作原理、级的压缩过程与压缩功、热力性能、动力性能 重 调节与控制、选型。 点 难 难点：1、热力性能、动力性能、选型 点

（2） 往复惯性力的产生、平衡方法； （3）主要部件的受力分析。 3、热力性能、动力性能、调节与控制 （1） 主要热力性能指标与结构参数； （2） 动力性能； （3） 容积压缩机的调节方式其控制； （4）压缩机的可靠性。 4、回转式压缩机 （1）螺杆式压缩机；（2）单螺杆式压缩机；（3）滑片压缩机。 5、选型 压缩机的分类、选择、实际计算举例 教 学 重 点 难 点 重点：1、了解过程流体机械的分类、用途及发展方向； 2、压缩机的工作原理、级的压缩过程与压缩功、热力性能、动力性能、 调节与控制、选型。 难点：1、热力性能、动力性能、选型

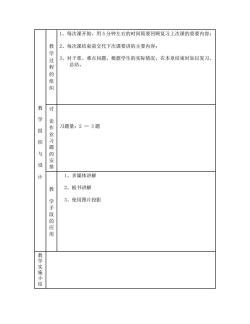

1、每次课开始，用5分钟左右的时间简要回顾复习上次课的重要内容： 2、每次课结束前交代下次课要讲的主要内容： 学 过 3、对于重、难点问题，根据学生的实际情况，在本章结束时加以复习、 总结。 的 织 教 讨 学 作 习题量：2一3题 习 的 色 1、多媒体讲解 教 2、板书讲解 学手 3、使用图片投影 的应 学实施小

教 学 组 织 与 设 计 教 学 过 程 的 组 织 1、每次课开始，用 5 分钟左右的时间简要回顾复习上次课的重要内容； 2、每次课结束前交代下次课要讲的主要内容； 3、对于重、难点问题，根据学生的实际情况，在本章结束时加以复习、 总结。 讨 论 作 业 习 题 的 安 排 习题量：2 — 3 题 教 学 手 段 的 应 用 1、多媒体讲解 2、板书讲解 3、使用图片投影 教 学 实 施 小 结

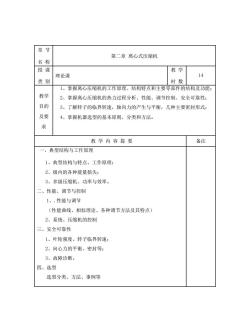

章节 第二章离心式压缩机 名称 授课 教学 理论课 14 类别 时数 1、掌握离心压缩机的工作原理、结构特点和主要零部件的结构及功能； 教学 2、掌握离心压缩机的热力过程分析、性能、调节控制、安全可靠性： 目的 3、了解转子的临界转速，轴向力的产生与平衡，几种主要密封形式： 及要 4、掌握机器选型的基本原则、分类和方法 教学内容提要 备注 ·、典型结构与工作原理 1、典型结构与特点、工作原理： 2、级内的各种能量损失： 3、多级压缩机、功率与效率。 二、性能、调节与控制 1、.性能与调节 (性能曲线、相似理论、各种调节方法及其特点) 2、系统、压缩机的控制 三、安全可靠性 1、叶轮强度、转子临界转速： 2、向心力的平衡、密封等： 3、故障诊断。 四、选型 选型分类、方法、事例等

章 节 名 称 第二章 离心式压缩机 授 课 类 别 理论课 教 学 时 数 14 教学 目的 及要 求 1、掌握离心压缩机的工作原理、结构特点和主要零部件的结构及功能； 2、掌握离心压缩机的热力过程分析、性能、调节控制、安全可靠性； 3、了解转子的临界转速，轴向力的产生与平衡，几种主要密封形式； 4、掌握机器选型的基本原则、分类和方法。 教 学 内 容 提 要 备注 一、典型结构与工作原理 1、典型结构与特点、工作原理； 2、级内的各种能量损失； 3、多级压缩机、功率与效率。 二、性能、调节与控制 1、.性能与调节 （性能曲线、相似理论、各种调节方法及其特点） 2、系统、压缩机的控制 三、安全可靠性 1、叶轮强度、转子临界转速； 2、向心力的平衡、密封等； 3、故障诊断。 四、选型 选型分类、方法、事例等

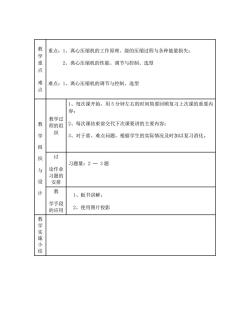

教 重点：1、离心压缩机的工作原理、级的压缩过程与各种能量损失 学重 2、离心压缩机的性能、调节与控制、选型 点 难 难点：1、离心压缩机的调节与控制、选型 点 1、每次课开始，用5分钟左右的时间简要回顾复习上次课的重要内 容 教学过 教 程的组 2、每次课结束前交代下次课要讲的主要内容： 学 织 3、对于重、难点问题，根据学生的实际情况及时加以复习消化 组 织 讨 习题量：2一3题 与 论作业 习题的 安排 计 教 1、板书讲解。 学手段 的应用 2、使用图片投影 教 学 实施 结

教 学 重 点 难 点 重点：1、离心压缩机的工作原理、级的压缩过程与各种能量损失； 2、离心压缩机的性能、调节与控制、选型 难点：1、离心压缩机的调节与控制、选型 教 学 组 织 与 设 计 教学过 程的组 织 1、每次课开始，用 5 分钟左右的时间简要回顾复习上次课的重要内 容； 2、每次课结束前交代下次课要讲的主要内容； 3、对于重、难点问题，根据学生的实际情况及时加以复习消化。 讨 论作业 习题的 安排 习题量：2 — 3 题 教 学手段 的应用 1、板书讲解。 2、使用图片投影 教 学 实 施 小 结

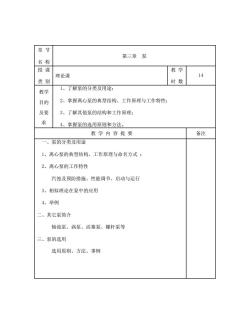

章节 第三章泵 名称 授课 教学 理论课 14 类别 时数 教学 1、了解泵的分类及用途： 目的 2、 掌握离心泵的典型结构、工作原理与工作特性 及要 3、了解其他泵的结构和工作原理： 求 4、掌握泵的选用原则和方法。 教学内容提要 备注 、泵的分类及用途 1、离心泵的典型结构、工作原理与命名方式： 2、离心泵的工作特性 汽蚀及预防措施、性能调节、启动与运行 3、相似理论在泵中的应用 4、举例 二、其它泵简介 轴流泵、涡泵、活塞泵、螺杆泵等 三、泵的选用 选用原则、方法、事例

章 节 名 称 第三章 泵 授 课 类 别 理论课 教 学 时 数 14 教学 目的 及要 求 1、了解泵的分类及用途； 2、掌握离心泵的典型结构、工作原理与工作特性； 3、了解其他泵的结构和工作原理； 4、掌握泵的选用原则和方法。 教 学 内 容 提 要 备注 一、泵的分类及用途 1、离心泵的典型结构、工作原理与命名方式 ； 2、离心泵的工作特性 汽蚀及预防措施、性能调节、启动与运行 3、相似理论在泵中的应用 4、举例 二、其它泵简介 轴流泵、涡泵、活塞泵、螺杆泵等 三、泵的选用 选用原则、方法、事例

教学 重点：离心泵的工作原理、工作特性、选型 难 难点：离心泵的汽浊产生、计算及判断 1、每次课开始，用5分钟左右的时间简要回顾复习上次课的重要内容： 的组 2、每次课结束前交代下次课要讲的主要内容： 教 3、对于重、难点问题，根据学生的实际情况及时加以复习消化。 学 组 论作 习题量：2一3题 织 业习 与 设 1、板书讲解。 计 粉 2、使用图片投影 学手 段的 应用 教学实施小结

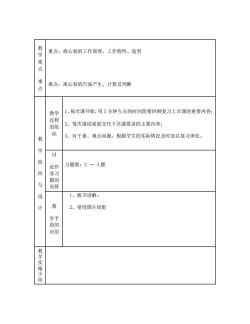

教 学 重 点 难 点 重点：离心泵的工作原理、工作特性、选型 难点：离心泵的汽浊产生、计算及判断 教 学 组 织 与 设 计 教学 过程 的组 织 1、每次课开始，用 5 分钟左右的时间简要回顾复习上次课的重要内容； 2、每次课结束前交代下次课要讲的主要内容； 3、对于重、难点问题，根据学生的实际情况及时加以复习消化。 讨 论作 业习 题的 安排 习题量：2 — 3 题 教 学手 段的 应用 1、板书讲解。 2、使用图片投影 教 学 实 施 小 结

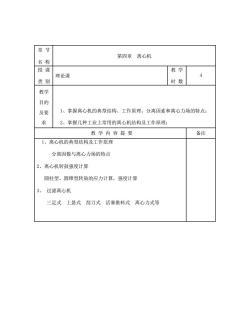

章节 第四章离心机 名称 授课 教学 理论课 4 类别 时数 教学 目的 及要 1、掌握离心机的典型结构、工作原理、分离因素和离心力场的特点： 2、掌握几种工业上常用的离心机结构及工作原理： 教学内容提要 备注 1、离心机的典型结构及工作原理 分离因数与离心力场的特点 2、离心机转鼓强度计算 圆柱型、圆锥型转鼓的应力计算，强度计算 3、过滤离心机 三足式上悬式刮刀式活塞推料式离心力式等

章 节 名 称 第四章 离心机 授 课 类 别 理论课 教 学 时 数 4 教学 目的 及要 求 1、掌握离心机的典型结构、工作原理、分离因素和离心力场的特点； 2、掌握几种工业上常用的离心机结构及工作原理； 教 学 内 容 提 要 备注 1、离心机的典型结构及工作原理 分离因数与离心力场的特点 2、离心机转鼓强度计算 圆柱型、圆锥型转鼓的应力计算，强度计算 3、 过滤离心机 三足式 上悬式 刮刀式 活塞推料式 离心力式等

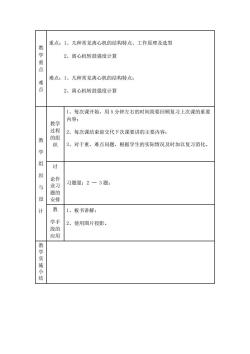

重点：1、几种常见离心机的结构特点、工作原理及选型 学重 2、离心机转鼓强度计算 华 难点：1、几种常见离心机的结构特点： 2、离心机转鼓强度计算 1、每次课开始，用5分钟左右的时间简要回顾复习上次课的重要 教学 内容： 的 2、每次课结束前交代下次课要讲的主要内容： 教 3、对于重、难点问题，根据学生的实际情况及时加以复习消化。 学 组 讨 论作 与 业习 习题量：2一3题： 题的 设安排 1、板书讲解： 学手 2、使用图片投影。 段的 应用 教学 施小结

教 学 重 点 难 点 重点：1、几种常见离心机的结构特点、工作原理及选型 2、离心机转鼓强度计算 难点：1、几种常见离心机的结构特点； 2、离心机转鼓强度计算 教 学 组 织 与 设 计 教学 过程 的组 织 1、每次课开始，用 5 分钟左右的时间简要回顾复习上次课的重要 内容； 2、每次课结束前交代下次课要讲的主要内容； 3、对于重、难点问题，根据学生的实际情况及时加以复习消化。 讨 论作 业习 题的 安排 习题量：2 — 3 题； 教 学手 段的 应用 1、板书讲解； 2、使用图片投影。 教 学 实 施 小 结
