《汽车电子技术》课程教学讲稿(打印版)汽车空调系统(下)

文档信息
资源类别:文库
文档格式:PDF
文档页数:71
文件大小:20.9MB
团购合买:点击进入团购
内容简介
《汽车电子技术》课程教学讲稿(打印版)汽车空调系统(下)
刷新页面文档预览

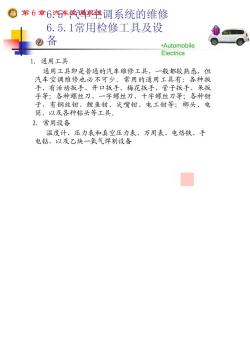

@第6章6汽车率调系率调系统的维修6.5.1常用检修工具及设中备AutomobileElectrics1.通用工具通用工具即是普通的汽车维修工具,一般都较熟悉,但汽车空调维修也必不可少。常用的通用工具有:各种扳手,有活动扳手、开口扳手、梅花扳手、管子扳手、呆扳手等;各种螺丝刀,一字螺丝刀、十字螺丝刀等;各种钳子,有钢丝钳、鲤鱼钳、尖嘴钳、电工钳等;榔头、电筒,以及各种钻头等工具。2.常用设备温度计、压力表和真空压力表、万用表、电烙铁、手电钻,以及乙炔一氧气焊割设备

马第6章汽车空调系统6.5.1常用检修工具及设备O-AutomobileElectrics3.专用工具与设备(1)歧管压力表组歧管压力表组是汽车空调系统维修中必不可少的设备,它与制冷系统相接,可R一高压工作阀接口;以进行制冷剂排空、目d低送工作闲接挡!HHE抽真空、加注制冷动阀厨休剂、添加冷冻机油及BA7一高压诊断制冷系统故障动用等

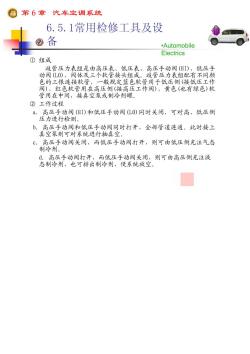

第6章汽车空调系统6.5.1常用检修工具及设备AutomobileElectrics①组成歧管压力表组是由高压表、低压表、高压手动阀(HI)、低压手动阀(LO)、阀体及三个软管接头组成。歧管压力表组配有不同颜色的三根连接软管,一般规定蓝色软管用于低压侧(接低压工作阀),红色软管用在高压侧(接高压工作阀),黄色(也有绿色)软管用在中间,接真空泵或制冷剂罐。②工作过程高压手动阀(HI)和低压手动阀(LO)同时关闭,可对高、低压侧a.压力进行检测。高压手动阀和低压手动阀同时打开,全部管道连通。此时接上b真空泵则可对系统进行抽真空c.高压手动阀关闭,而低压手动阀打开,则可由低压侧充注气态制冷剂。高压手动阀打开,而低压手动阀关闭,则可由高压侧充注液态制冷剂,也可排出制冷剂,使系统放空

马第6章汽车空调系统6.5.1常用检修工具及设?备福-AutomobileElectrics(2)制冷剂注入阀目前,为便于充注,市场上出现有罐装制冷剂,但它必须有一只注入阀配套才能开罐使用。注入阀的结构见下图。它主要由手柄、接头、板状螺母和阀针组成。使用方法如下:a:首先将注入阀手柄逆时针旋转,使阀针完全缩回,然后将板状螺母也旋至最高位置b.把注入阀装在罐的顶部,然后顺时针转动板状螺母,使其与罐顶上的螺纹连接,,于是,注入阀便固定在罐的顶部。C.将歧管压力表中间的软管与注入阀的接头连接,拧紧。d.顺时针方向旋转手柄,阀针将把罐顶刺破。,加注制冷剂时将手柄逆时针旋转,使阀针提起,与此同时打开歧管压力表相应的手动阀,开始向系统加注。f.如要停止加注,可再顺时针转动手柄,使阀针下落将被刺穿的小孔封闭,同时关闭歧管压力表的手动阀

第6章汽车空调系统6.5.1常用检修工具及设备R·AutomobileElectrics-板状螺母;一软管接头;手柄;二阀针:衬垫;6-一制冷剂罐

马第6章汽车空调系统6.5.1常用检修工具及设福?备-AutomobileElectrics(3)检修阀门对空调系统进行检测和维修时要用到检修阀门,通过检修阀门可对系统进行抽真空、加注或排出制冷剂、检测系统压力等操作。检修阀门有检修阀和气门阀两类。①检修阀(a)前座位置(b)后座位置(c)中间位置一维修接口:2一软管接口:3一压缩机接口:4一阀体:5一阀杆

第6章汽车空调系统6.5.1常用检修工具及设中备C?Automobile气门阀H气门阀又称阀心型检修阀,也称施拉德尔阀。它的结构如右上图。B空调制冷系一气门阀一软管;2一顶阀杆;统所使用的制冷剂仍然有R134a与R12之为防止加注时出现混淆,气门阀有两种形式,一种是螺纹接头,用于R12制冷店剂系统,另一种是快速接头形式,专用于R134a制冷剂系统见右下图。(a)用于R12系统(b) 用于 R134a 系统

马第6章汽车空调系统6.5.1常用检修工具及设备-AutomobileElectrics①卤素检漏灯卤素检漏灯使用方法如下:a.检查储气瓶内液态丙烷是否装满b.将储气瓶与漏气检测器主体连接。c.将划着的火柴插入检漏灯的点火孔里,同时朝逆时针方向缓慢转动调节把手,让储气瓶内的丙烷汽化成气体逸出,遇火焰即燃烧,将卤素检漏灯点燃。在反应板加热到红热状态后,方可使用卤素检漏灯检漏。燃烧的d.火焰应调节到最小,火焰越小对制冷剂泄漏的反应越灵敏。e.将吸入管口靠近检测部位,并观察火焰的颜色,注意:卤素检漏灯只能用于R12等含有氯原子的卤素制冷剂的检漏,可测出空气中R12容积浓度为0.1%的泄漏位置。在R12浓度很大时,火焰可能熄灭。经燃烧后的R12蒸气有毒

第6章汽车空调系统中@6.5.1常用检修工具及设备omobileElectrics②电子检漏仪电子检漏仪的优不点是使用方便、需点火、不产生毒性物质、预热时间灵敏度高、短、质量轻、体积小、检测范围广等特点,网00它可以探测到微量泄漏,但价格较贵。导线:2手柄:3—复位键传感器;5-一保护套6选择开关:7-泄漏强度指示:8-电源指示右图是一种常用的5650型制冷剂自动检漏仪

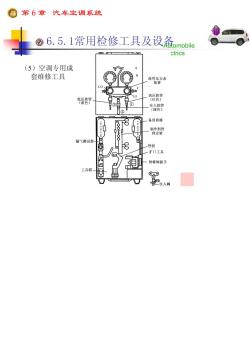

马第6章汽车空调系统@6.5.1常用检修工具及设备omobilectrics(5)空调专用成套维修工具性健压力表商旺巷低然算洗余然贷i?备用容器8价型181司漏气测试器一管割扩口工具检修阀扳手工具箱一国T¥入版
