《汽车电子技术》课程教学讲稿(打印版)汽车空调系统(上)

马第6章汽车空调系统修学习目标-AutomobileElectrics熟悉汽车空调系统的基础理论和知识;掌握汽车空调系统的结构和工作原理;了解汽车空调的取暖与配气系统;掌握汽车空调系统的控制元件及控制电路;掌握汽车空调系统的压力检测、系统排空、检漏、抽真空、制冷剂充注;。熟悉汽车空调系统的常见故障诊断方法

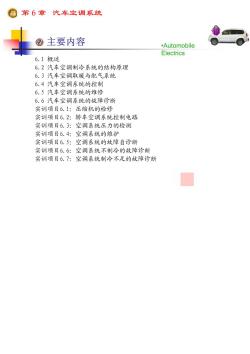

第6章汽车空调系统市主要内容AutomobileElectrics6.1概述6.2汽车空调制冷系统的结构原理6.3汽车空调取暖与配气系统6.4汽车空调系统的控制6.5汽车空调系统的维修6.6汽车空调系统的故障诊断实训项目6.1:压缩机的检修实训项目6.2:轿车空调系统控制电路实训项目6.3:空调系统压力的检测实训项目6.4:空调系统的维护实训项目6.5:空调系统的故障自诊断实训项目6.6:空调系统不制冷的故障诊断实训项目6.7:空调系统制冷不足的故障诊断

马第6章汽车空调系统6.1概述·AutomobileElectrics“汽车空气调节”简称汽车空调采用人为方式对车内空气流量、温度、湿度和清洁度调节。汽车安装空调系统,给司机及乘客创造了舒适的环境,改善了工作条件,减轻了旅途疲劳,从而也提高了工作效率和安全性。本节主要内容:6.1.1制冷原理6.1.2制冷剂与冷冻机油6.1.3汽车空调系统的功能及组成

第6章汽车空调系统③6.1.1制冷原理Automobile口Electrics物质的三种形态:气态、液态和固态会互相转化,称为相变汽车空调所采用的蒸气压缩式制冷就是利用液态制冷剂汽化,发生相变吸热来产生冷效应美发器O公如图6.1所示,低温低压液态制冷剂进入用来冷却车内空气的蒸发器,在定压下汽化。JS由一热力影胀网于制冷剂汽化时的温度低于环境温度,因此能广自动吸收空气中的热量,使空气温度下降生冷效应。制冷剂吸热汽化,由液体变成低温低压蒸气,然后被压缩机压缩变成高于环境温度的高温高压气体,进入冷凝器将热量释放给外界空气,从而冷凝成高压的液态制冷剂,最羊辣装后经过节流阀,变为低温低压的液态制冷剂,再进入蒸发器汽化吸热,这样就完成了一个制冷资具冷循环

马第6章汽车空调系统#③6.1.2制冷剂与冷冻机油R-AutomobileElectrics1.制冷剂:种类很多,主要性质如表6.1项目R12制冷剂代号R22R134aCCL,F,CHCIF,CH,F-CF,化学式120.986.5102.3分子量-29.8-40.8-26.2标准大气压下沸点(C)11.8096.10101.14临界温度(℃)4.1254.9754.065临界压力(MPa)临界密度(kgm2)558525511饱和液体密度(25℃)(kg/m)1311119212060.02710.02350.0310绝和蒸气比容(25℃)(m/kg)151.5205.4197.5汽化潜热(kJ/kg)ODP值(臭氧破环潜能值)1.00.1

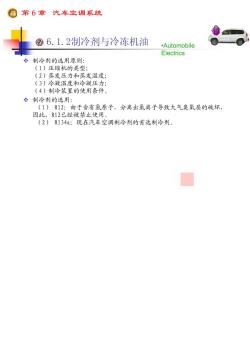

第6章汽车空调系统O6.1.2制冷剂与冷冻机油福AutomobileElectrics制冷剂的选用原则:(1)压缩机的类型;(2)蒸发压力和蒸发温度;(3)冷凝温度和冷凝压力;(4)制冷装置的使用条件。心制冷剂的选用:(1)R12:由于含有氯原子,分离出氯离子导致大气臭氧层的破坏,因此,R12已经被禁止使用(2)R134a:现在汽车空调制冷剂的首选制冷剂

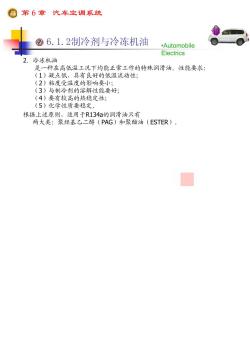

马第6章汽车空调系统#③6.1.2制冷剂与冷冻机油-AutomobileElectrics2.冷冻机油是一种在高低温工况下均能正常工作的特殊润滑油。性能要求:(1)凝点低,具有良好的低温流动性;(2)粘度受温度的影响要小;(3)与制冷剂的溶解性能要好;(4)要有较高的热稳定性;(5)化学性质要稳定根据上述原则,适用于R134a的润滑油只有两大类:聚烃基乙二醇(PAG)和聚酯油(ESTER)

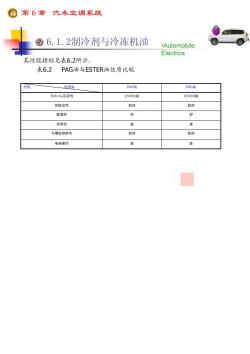

第6章汽车空调系统6.1.2制冷剂与冷冻机油RAutomobileElectrics其性能指标见表6.2所示表6.2PAG油与ESTER油性质比较性能PAG油润滑油PAG油与R134a互溶性ESTER油ESTER油热稳定性较好较好吸湿性好好差润滑性差较好较好与橡胶相容性差电绝缘性差

马第6章汽车空调系统6.1.3汽车空调系统修的功能及组成-AutomobileElectrics1.汽车空调系统的功能调节车内温度:汽车空调在冬季利用其采暖装置升高车内温度,夏季利用制冷装置对车内降温,调节车内湿度:利用制冷装置冷却降温去除空气中的水分,再由采暖装置升温以降低空气的相对湿度调节车内的空气流速:夏季空气流速稍大有利于人体散热降温,冬季气流速度过大影响人体保温,因此夏季舒适风速一般为0.25m/s,冬季的舒适风速一般为0.20m/s。过滤净化车内空气:由于车内空间小,乘员密度大,车内极易出现缺氧,而车外道路上的粉尘等又容易进入车内造成空气污浊,影响乘员的身体健康,因此要求空调必须具有补充车外新鲜空气、过滤和净化车内空气的功能

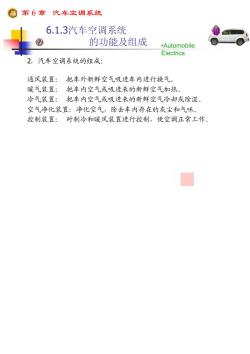

包第6章汽车空调系统6.1.3汽车空调系统?的功能及组成AutomobileElectrics2.汽车空调系统的组成:通风装置:把车外新鲜空气吸进车内进行换气。暖气装置:把车内空气或吸进来的新鲜空气加热。冷气装置:把车内空气或吸进来的新鲜空气冷却或除湿。空气净化装置:净化空气,除去车内存在的灰尘和气味。控制装置:对制冷和暖风装置进行控制,使空调正常工作
