《数字化测图原理与方法》课程教学资源（教案讲义）第五章 软件的使用方法

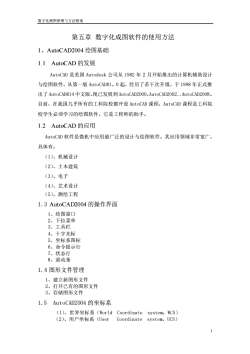

数字化测图原理与方法教案第五章数字化成图软件的使用方法1、AutoCAD2004绘图基础1.1AutoCAD的发展AutoCAD是美国Autodesk公司从1982年2月开始推出的计算机辅助设计与绘图软件，从第一版AutoCADR1。0起，经历了若干次升级，于1998年正式推出了AutoCADR14中文版。现已发展到AutoCAD2000，AutoCAD2002..AutoCAD2008。目前，在我国几乎所有的工科院校都开设AutoCAD课程，AutoCAD课程是工科院校学生必须学习的绘图软件，它是工程师的助手。1.2AutoCAD的应用AutoCAD软件是微机中应用最广泛的设计与绘图软件。其应用领域非常宽广，具体有：（1）、机械设计（2）、土木建筑（3）、电子（4）、艺术设计（5）、测绘工程1.3AutoCAD2004的操作界面1、绘图窗口2、下拉菜单3、工具栏4、十字光标5、坐标系图标6、命令提示行7、状态行8、滚动条1.4图形文件管理1、建立新图形文件2、打开已有的图形文件3、存储图形文件1.5AutoCAD2004的坐标系（(1)、世界坐标系（Worldsystem,wCs)Coordinate（2）、用户坐标系（Usersystem,UCS)Coordinate1

数字化测图原理与方法教案 1 第五章 数字化成图软件的使用方法 1、AutoCAD2004 绘图基础 1.1 AutoCAD 的发展 AutoCAD 是美国 Autodesk 公司从 1982 年 2 月开始推出的计算机辅助设计 与绘图软件，从第一版 AutoCADR1。0 起，经历了若干次升级，于 1998 年正式推 出了 AutoCADR14 中文版。现已发展到 AutoCAD2000，AutoCAD2002．．AutoCAD2008。 目前，在我国几乎所有的工科院校都开设 AutoCAD 课程，AutoCAD 课程是工科院 校学生必须学习的绘图软件，它是工程师的助手。 1.2 AutoCAD 的应用 AutoCAD 软件是微机中应用最广泛的设计与绘图软件。其应用领域非常宽广， 具体有： （1）、机械设计 （2）、土木建筑 （3）、电子 （4）、艺术设计 （5）、测绘工程 1.3 AutoCAD2004 的操作界面 1、绘图窗口 2、下拉菜单 3、工具栏 4、十字光标 5、坐标系图标 6、命令提示行 7、状态行 8、滚动条 1.4 图形文件管理 1、建立新图形文件 2、打开已有的图形文件 3、存储图形文件 1.5 AutoCAD2004 的坐标系 （1）、世界坐标系（World Coordinate system，WCS） （2）、用户坐标系（User Coordinate system，UCS）

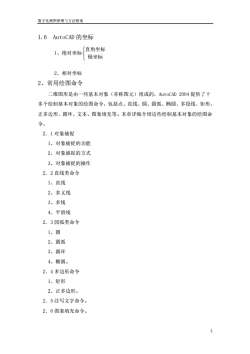

数字化测图原理与方法教案1.6AutoCAD的坐标【直角坐标1、绝对坐标极坐标修2、相对坐标2、常用绘图命令二维图形是由一些基本对象（亦称图元）组成的，AutoCAD2004提供了十多个绘制基本对象的绘图命令，包括点、直线、圆、圆弧、椭圆、多段线、矩形正多边形、圆环、文本、图案填充等。本章详细介绍这些绘制基本对象的绘图命令。2.1对象捕捉1、对象捕捉的功能2、对象捕捉的方式3、对象捕捉的操作2.2直线类命令1、直线2、多义线3、多线4、平滑线2.3园弧类命令1、圆2、圆弧3、圆环4、椭圆。2.4多边形命令1、矩形2、正多边形。2.5注写文字命令。2.6图案填充命令。2

数字化测图原理与方法教案 2 1.6 AutoCAD 的坐标 1、绝对坐标    极坐标 直角坐标 2、相对坐标 2、常用绘图命令 二维图形是由一些基本对象（亦称图元）组成的，AutoCAD 2004 提供了十 多个绘制基本对象的绘图命令，包括点、直线、圆、圆弧、椭圆、多段线、矩形、 正多边形、圆环、文本、图案填充等。本章详细介绍这些绘制基本对象的绘图命 令。 2．1 对象捕捉 1、对象捕捉的功能 2、对象捕捉的方式 3、对象捕捉的操作 2．2 直线类命令 1、直线 2、多义线 3、多线 4、平滑线 2．3 园弧类命令 1、圆 2、圆弧 3、圆环 4、椭圆。 2．4 多边形命令 1、矩形 2、正多边形。 2．5 注写文字命令。 2．6 图案填充命令

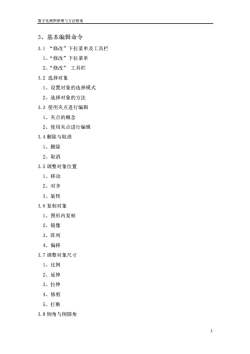

数字化测图原理与方法教案3、基本编辑命令3.1“修改”下拉菜单及工具栏1、“修改”下拉菜单2、“修改”工具栏3.2选择对象1、设置对象的选择模式2、选择对象的方法3.3使用夹点进行编辑1、夹点的概念2、使用夹点进行编辑3.4删除与取消1、删除2、取消3.5调整对象位置1、移动2、对齐3、旋转3.6复制对象1、图形内复制2、镜像3、阵列4、偏移3.7调整对象尺寸1、比例2、延伸3、拉伸4、修剪5、打断3.8倒角与倒圆角3

数字化测图原理与方法教案 3 3、基本编辑命令 3.1 “修改”下拉菜单及工具栏 1、“修改”下拉菜单 2、“修改” 工具栏 3.2 选择对象 1、设置对象的选择模式 2、选择对象的方法 3.3 使用夹点进行编辑 1、夹点的概念 2、使用夹点进行编辑 3.4 删除与取消 1、删除 2、取消 3.5 调整对象位置 1、移动 2、对齐 3、旋转 3.6 复制对象 1、图形内复制 2、镜像 3、阵列 4、偏移 3.7 调整对象尺寸 1、比例 2、延伸 3、拉伸 4、修剪 5、打断 3.8 倒角与倒圆角

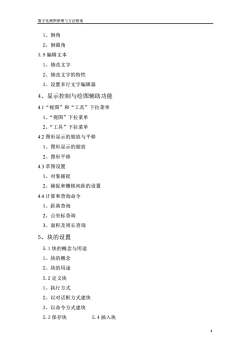

数字化测图原理与方法教案1、倒角2、倒圆角3.9编辑文本1、修改文字2、修改文字的特性3、设置多行文字编辑器4、显示控制与绘图辅助功能4.1“视图”和“工具”下拉菜单1、“视图”下拉菜单2、“工具”下拉菜单4.2图形显示的缩放与平移1、图形显示的缩放2、图形平移4.3草图设置1、对象捕捉2、捕捉和栅格间距的设置4.4计算和查询命令1、距离查询2、点坐标查询3、面积及周长查询5、块的设置5.1块的概念与用途1、块的概念2、块的用途5.2定义块1、执行方式2、以对话框方式建块3、以命令方式建块5.3保存块5.4插入块4

数字化测图原理与方法教案 4 1 、倒角 2 、倒圆角 3.9 编辑文本 1、修改文字 2、修改文字的特性 3、设置多行文字编辑器 4、显示控制与绘图辅助功能 4.1“视图”和“工具”下拉菜单 1、“视图”下拉菜单 2、“工具”下拉菜单 4.2 图形显示的缩放与平移 1、图形显示的缩放 2、图形平移 4.3 草图设置 1、对象捕捉 2、捕捉和栅格间距的设置 4.4 计算和查询命令 1、距离查询 2、点坐标查询 3、面积及周长查询 5、块的设置 5.1 块的概念与用途 1、块的概念 2、块的用途 5.2 定义块 1、执行方式 2、以对话框方式建块 3、以命令方式建块 5.3 保存块 5.4 插入块

数字化测图原理与方法教案6、图层、线型和颜色6.1图层1、图层的概念及特性2、图层与线型特性对话框3、创建图层4、图层的颜色和线型5、控制图层的状态6.2线型与线型的比例1、加载线型与调整线型比例2、定义线型3、为对象设置线型6.3颜色7、CASS7.0命令菜单与工具框CASS7.0的操作界面主要分为三部分一顶部下拉菜单、右侧屏幕菜单和工具条，如图所示。每个菜单项均以对话框或命令行提示的方式与用户交互应答，操作灵活方便。将对各项菜单的功能、操作过程及相关命令逐一详细介绍。口区鄂南方cAs7.0[Drawing1.dwg文件E）工具(D）编锁（E）显示VP数器（D）绘图处理（W）地循（）土地利用（）等高线（S）地物编销（）检查入库（）工程应用（）比幅管理（M)）一告X#00e80#日#·图4中8十#O920坐标定位0文半记重8区一注口口注记文手0菜单栏资换字体第文学型0坐标坪高CAD工具栏常用文宇CASS工具栏aM可01屏幕菜单栏控机点居民馆立增物交通设端管就设施水系设施命令栏境界线状态栏地挖土典植被园林型002-2004AutodeA我取清-点0O=NOa消蛋格 正文铺对象辅 对象凉热克顺至d.比例未定5

数字化测图原理与方法教案 5 6、 图层、线型和颜色 6.1 图层 1、图层的概念及特性 2、图层与线型特性对话框 3、创建图层 4、图层的颜色和线型 5、控制图层的状态 6.2 线型与线型的比例 1、加载线型与调整线型比例 2、定义线型 3、为对象设置线型 6.3 颜色 7、CASS7.0 命令菜单与工具框 CASS7.0 的操作界面主要分为三部分——顶部下拉菜单、右侧屏幕菜单和工具条， 如图所示。每个菜单项均以对话框或命令行提示的方式与用户交互应答，操作灵活方便。 将对各项菜单的功能、操作过程及相关命令逐一详细介绍。 菜单栏 CAD 工具栏 CASS 工具栏 屏幕菜单栏 命令栏 状态栏

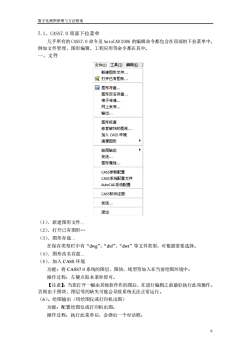

数字化测图原理与方法教案7.1、CASS7.0顶部下拉菜单几乎所有的CASS7.0命令及AutoCAD2006的编辑命令都包含在顶部的下拉菜单中，例如文件管理、图形编辑、工程应用等命令都在其中。一、文件文件（E）工具（D）编辑（E）新建图形文件.打开已有图形.圆图形存盘..图形改名存盘.电子传递..网上发布...输出...图形核查修复破坏的图形.加入CASS环境清理图形绘图输出发送..图形属性...CASS参数配置CASS系统配置文件AutoCAD系统配置CASS软件注册发送...退出（1）．新建图形文件...（2）．打开已有图形（3）.图形存盘.在保存类型栏中有“dwg”、“dxf"、“dwt”等文件类型，可根据需要选择。（4）.图形改名存盘...（5）加入CASS环境功能：将CASS7.0系统的图层、图块、线型等加入在当前绘图环境中。操作过程：左键点取本菜单即可。【注意】：当您打开一幅由其他软件作的图后，在进行编辑之前最好执行此项操作。否则由于图块、图层等的缺失可能会导致系统无法正常运行。（6）。绘图输出（用绘图仪或打印机出图）功能：配置绘图仪或打印机出图。操作过程：执行此菜单后，会弹出一个对话框。6

数字化测图原理与方法教案 6 7.1、CASS7.0 顶部下拉菜单 几乎所有的 CASS7.0 命令及 AutoCAD 2006 的编辑命令都包含在顶部的下拉菜单中， 例如文件管理、图形编辑、工程应用等命令都在其中。 一、文件 （1）．新建图形文件. （2）．打开已有图形. （3）．图形存盘. 在保存类型栏中有“dwg”、“dxf”、“dwt”等文件类型，可根据需要选择。 （4）．图形改名存盘. （5）．加入 CASS 环境 功能：将 CASS7.0 系统的图层、图块、线型等加入在当前绘图环境中。 操作过程：左键点取本菜单即可。 【注意】：当您打开一幅由其他软件作的图后，在进行编辑之前最好执行此项操作。 否则由于图块、图层等的缺失可能会导致系统无法正常运行。 （6）。绘图输出（用绘图仪或打印机出图） 功能：配置绘图仪或打印机出图。 操作过程：执行此菜单后，会弹出一个对话框

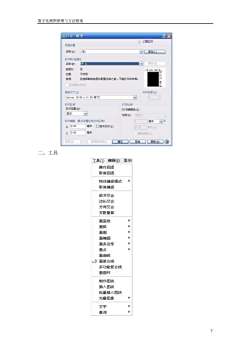

数字化测图原理与方法教案打印模型2区了解打印页面设置名称（@）：添加打印机/绘图仪特性名称(;绘图仪：无216M2位置：不可用说明：在选择新的绘图仪配置名称之前，不能打印该布局。MM回扫印到度伴：)图纸尺寸）打印份数）/2一Letter(8.50x11.00英寸）M打印区城打印比刷打印范围（）口布满图纸（）显示比创自定义打印偏移（原点设置在可打印区域）毫米0.00毫米1:口居中打印（）20.61单位李米0.00Y绝线宽（）技范应用到市局（）确定帮助取消二、工具工具（D）编辑（E）显示（操作回退取消回退物体捕捉模式取消捕捉前方交会达长交会方向交会支距量算.画直线A画弧.画圆A画梢圆A画多边形画点画曲线画复合线多功能复合线画圆环制作图块插入图块批量插入图块A光栅图象A文字.查询7

数字化测图原理与方法教案 7 二、工具

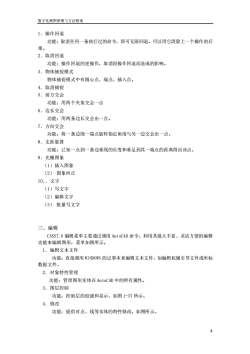

数字化测图原理与方法教案1.操作回退功能：取消任何一条执行过的命令，即可无限回退。可以用它清除上一个操作的后果。2.取消回退功能：操作回退的逆操作，取消因操作回退而造成的影响。3．物体捕捉模式物体捕捉模式中有圆心点、端点、插入点。4.取消捕捉5.前方交会功能：用两个夹角交会一点6.边长交会功能：用两条边长交会出一点。7.方向交会功能：将一条边绕一端点旋转指定角度与另一边交会出一点。8.支距量算功能：已知一点到一条边垂线的长度和垂足到其一端点的距离得出该点。9.光栅图象（1）插入图象（2）图象纠正10.．文字（1）写文字（2）编辑文字（3）批量写文字三、编辑CASS7.O编辑菜单主要通过调用AutoCAD命令，利用其强大丰富、灵活方便的编辑功能来编辑图形，菜单如图所示。1.编辑文本文件功能：直接调用WINDOWS的记事本来编辑文本文件，如编辑权属引导文件或坐标数据文件。2.对象特性管理功能：管理图形实体在AutoCAD中的所有属性。3.图层控制功能：控制层的创建和显示，如图1-37所示。4.修改功能：提供对点、线等实体的特性修改。如图所示。8

数字化测图原理与方法教案 8 1．操作回退 功能：取消任何一条执行过的命令，即可无限回退。可以用它清除上一个操作的后 果。 2．取消回退 功能：操作回退的逆操作，取消因操作回退而造成的影响。 3．物体捕捉模式 物体捕捉模式中有圆心点、端点、插入点。 4．取消捕捉 5．前方交会 功能：用两个夹角交会一点 6．边长交会 功能：用两条边长交会出一点。 7．方向交会 功能：将一条边绕一端点旋转指定角度与另一边交会出一点。 8．支距量算 功能：已知一点到一条边垂线的长度和垂足到其一端点的距离得出该点。 9．光栅图象 （1）插入图象 （2） 图象纠正 10．．文字 （1）写文字 （2）编辑文字 （3） 批量写文字 三、编辑 CASS7.0 编辑菜单主要通过调用 AutoCAD 命令，利用其强大丰富、灵活方便的编辑 功能来编辑图形，菜单如图所示。 1．编辑文本文件 功能：直接调用 WINDOWS 的记事本来编辑文本文件，如编辑权属引导文件或坐标 数据文件。 2．对象特性管理 功能：管理图形实体在 AutoCAD 中的所有属性。 3．图层控制 功能：控制层的创建和显示，如图 1-37 所示。 4．修改 功能：提供对点、线等实体的特性修改。如图所示

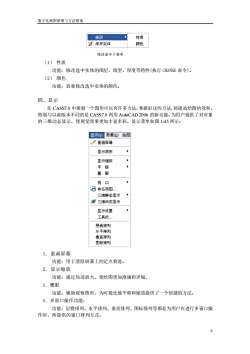

数字化测图原理与方法教案修改性质颜色炸开实体修改命令子菜单（1）性质功能：修改选中实体的图层、线型、厚度等特性（执行CHANGE命令）。（2）颜色功能：直观修改选中实体的颜色。四、显示在CASS7.0中观察一个图形可以有许多方法。掌握好这些方法，将提高绘图的效率。特别与以前版本不同的是CASS7.0利用AutoCAD2006的新功能，为用户提供了对对象的三维动态显示，使视觉效果更加丰富多彩。显示菜单如图1-45所示：显示（V数据（D）绘图）重画屏幕1显示顺序+显示缩放平移压眼视口命名视图...三维静态显示三维动态显示显示设置工具栏...层叠排列水平排列垂直排列图标排列1.重画屏幕功能：用于清除屏幕上的定点痕迹。2.显示缩放功能：通过局部放大，使绘图更加准确和详细。3.鹰眼功能：辅助观察图形，为可视化地平移和缩放提供了一个快捷的方法。4.多窗口操作功能：功能：层叠排列、水平排列、垂直排列、图标排列等都是为用户在进行多窗口操作时，所提供的窗口排列方式。9

数字化测图原理与方法教案 9 修改命令子菜单 （1） 性质 功能：修改选中实体的图层、线型、厚度等特性(执行 CHANGE 命令)。 （2） 颜色 功能：直观修改选中实体的颜色。 四、显示 在 CASS7.0 中观察一个图形可以有许多方法。掌握好这些方法，将提高绘图的效率。 特别与以前版本不同的是 CASS7.0 利用 AutoCAD 2006 的新功能，为用户提供了对对象 的三维动态显示，使视觉效果更加丰富多彩。显示菜单如图 1-45 所示： 1．重画屏幕 功能：用于清除屏幕上的定点痕迹。 2．显示缩放 功能：通过局部放大，使绘图更加准确和详细。 3．鹰眼 功能：辅助观察图形，为可视化地平移和缩放提供了一个快捷的方法。 4．多窗口操作功能： 功能：层叠排列、水平排列、垂直排列、图标排列等都是为用户在进行多窗口操 作时，所提供的窗口排列方式

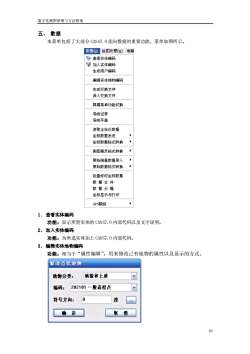

数字化测图原理与方法教案五、数据本菜单包括了大部分CASS7.0面向数据的重要功能，菜单如图所示。数据(D绘图处理（W）地籍查看实体编码加入实体编码生成用户编码编辑实体地物编码生成交换文件读入交换文件屏幕莱单功能切换导线记录导线平差读取全站仪数据坐标数据发送坐标数据格式转换测图精灵格式转换原始测量数据录入P原始数据格式转换批量修改坐标数据数据合并数据分幅坐标显示与打印GPS跟踪1：查看实体编码功能：显示所查实体的CASS7.0内部代码以及文字说明。2：加入实体编码功能：为所选实体加上CASS7.0内部代码。编辑实体地物编码3.功能：相当于“属性编辑”，用来修改已有地物的属性以及显示的方式。修改点状地物地毅和土质地物分类：Y编码：202101一般高程点V0度符号方向：确定取消10

数字化测图原理与方法教案 10 五、 数据 本菜单包括了大部分 CASS7.0 面向数据的重要功能，菜单如图所示。 1．查看实体编码 功能：显示所查实体的 CASS7.0 内部代码以及文字说明。 2．加入实体编码 功能：为所选实体加上 CASS7.0 内部代码。 3．编辑实体地物编码 功能：相当于“属性编辑”，用来修改已有地物的属性以及显示的方式
