《数字化测图原理与方法》课程教学资源（实验指导）实验四 数字测图内业成图方法 指导书

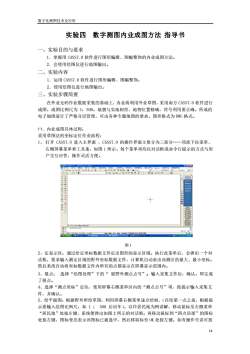

数字化测图技术及应用实验四数字测图内业成图方法指导书一、实验目的与要求1.掌握用CASS7.0软件进行图形编辑、图幅整饰的内业成图方法。2.会使用绘图仪进行地图输出。二、实验内容1.运用CASS7.0软件进行图形编辑、图幅整饰。2.使用绘图仪进行地图输出。三、实验步骤简要在外业无码作业数据采集的基础上，内业将利用外业草图，采用南方CASS7.0软件进行成图。成图比例尺为1：500。地貌与实地相符，地物位置精确，符号利用要正确。所成的电子地图进行了严格分层管理，可出各种专题地图的要求。图形格式为DWG格式。(一).内业成图具体过程：采用草图法的坐标定位作业流程：1、打开CASS7.0进入主界面，CASS7.0的操作界面主要分为三部分一一顶部下拉菜单、右侧屏幕菜单和工具条，如图1所示。每个菜单项均以对话框或命令行提示的方式与用户交互应答，操作灵活方便。电IANNT区ADOCR国8tuoU日RRKR四2中O北图12、定显示区：通过给定坐标数据文件定出图形的显示区域。执行此菜单后，会弹出一个对话框，要求输入测定区域的野外坐标数据文件，计算机自动求出该测区的最大、最小坐标。然后系统自动将坐标数据文件内所有的点都显示在屏幕显示范围内。3、展点：选择“绘图处理”下的“展野外测点点号”，输入采集文件后，确认。即完成了展点。4、选择“测点坐标”定位，使用屏幕右侧菜单区内的“测点点号”项，按提示输入采集文件，并确认。5、绘平面图：根据野外所绘草图，利用屏幕右侧菜单逐点绘制，（在绘第一点之前，根据提示要输入绘图比例尺，如1：500后回车）。以作居民地为例讲解，移动鼠标至右侧菜单“居民地”处按左键，系统便弹出如图2所示的对话框。再移动鼠标到“四点房屋”的图标处按左键，图标变亮表示该图标已被选中，然后移鼠标至OK处按左键。如有操作失误可按14

数字化测图技术及应用 14 实验四 数字测图内业成图方法 指导书 一、实验目的与要求 1．掌握用 CASS7.0 软件进行图形编辑、图幅整饰的内业成图方法。 2．会使用绘图仪进行地图输出。 二、实验内容 1．运用 CASS7.0 软件进行图形编辑、图幅整饰。 2．使用绘图仪进行地图输出。 三、实验步骤简要 在外业无码作业数据采集的基础上，内业将利用外业草图，采用南方 CASS7.0 软件进行 成图。成图比例尺为 1：500。地貌与实地相符，地物位置精确，符号利用要正确。所成的 电子地图进行了严格分层管理，可出各种专题地图的要求。图形格式为 DWG 格式。 ㈠．内业成图具体过程： 采用草图法的坐标定位作业流程： 1、 打开 CASS7.0 进入主界面 ，CASS7.0 的操作界面主要分为三部分——顶部下拉菜单、 右侧屏幕菜单和工具条，如图 1 所示。每个菜单项均以对话框或命令行提示的方式与用 户交互应答，操作灵活方便。 图 1 2、定显示区：通过给定坐标数据文件定出图形的显示区域。执行此菜单后，会弹出一个对 话框，要求输入测定区域的野外坐标数据文件，计算机自动求出该测区的最大、最小坐标。 然后系统自动将坐标数据文件内所有的点都显示在屏幕显示范围内。 3、展点： 选择“绘图处理”下的“ 展野外测点点号”，输入采集文件后，确认。即完成 了展点。 4、选择“测点坐标”定位，使用屏幕右侧菜单区内的“测点点号”项，按提示输入采集文 件，并确认。 5、绘平面图：根据野外所绘草图，利用屏幕右侧菜单逐点绘制，（在绘第一点之前，根据提 示要输入绘图比例尺，如 1 ： 500 后回车）。以作居民地为例讲解，移动鼠标至右侧菜单 “居民地”处按左键，系统便弹出如图 2 所示的对话框。再移动鼠标到“四点房屋”的图标 处按左键，图标变亮表示该图标已被选中，然后移鼠标至 OK 处按左键。如有操作失误可按

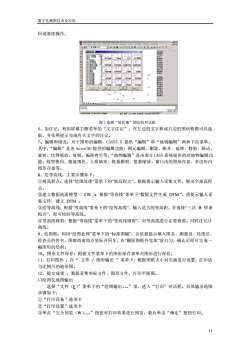

数字化测图技术及应用回退继续操作。?112品0Rom中8E示佳证量民出出数制摩#新智盟智智招彩4245.5540,31163.9477,.800诚起框信正先板招对急折起对象造防硅京图2选择“居民地”图层的对话框6、加注记：利用屏幕右侧菜单的“文字注记”，在左边的文字框或右边的图块框都可以选取，并依照提示完成有关文字的注记。7、编辑和修改：对于图形的编辑，CASS5.0提供“编辑”和“地物编辑”两种下拉菜单。其中，“编辑”是由AutoCAD提供的编辑功能：图元编辑、删除、断开、延伸、修剪、移动、旋转、比例缩放、复制、偏移拷贝等，“地物编辑”是由南方CASS系统提供的对地物编辑功能：线型换向、植被填充、土质填充、批量删剪、批量缩放、窗口内的图形存盘、多边形内图形存盘等。8、绘等高线：主要步骤如下：①展高程点：选择“绘图处理”菜单下的“展高程点”，根据提示输入采集文件，展出全部高程点。②建立数据地面模型（DTM）：根据等高线菜单下“数据文件生成DTM”，依提示输入采集文件，建立DTM。③绘等高线：根据“等高线"菜单下的"绘等高线”，输入适当的等高距，并选择“三次B样条拟合”，即可绘制等高线。④等高线修剪：根据“等高线”菜单下的“等高线修剪”，对等高线进行必要修剪。同时注记计曲线。9、绘图框：利用“绘图处理”菜单下的“标准图幅”，并依据提示填入图名、测量员、绘图员、检查员的姓名，图廓西南角点坐标并回车，在删除图框外实体”前打勾，确认后即可完成一幅图形的绘制。10、图形文件保存：根据文件菜单下的图形保存菜单对图形进行保存。11、打印图形：在“文件／图形输出”菜单下，根据图纸大小对页面进行设置，打印适当比例尺的地形图。12、提交成果：数据采集坐标文件、图形文件、打印平面图。（)绘图仪地图输出选择“文件（F）”菜单下的“绘图输出。。”项，进入“打印”对话框。具体输出地图步骤如下：①“打印设备”选项卡②“打印设置”选项卡③单击“完全预览（W）。。。”按钮对打印效果进行预览，最后单击“确定”按钮打印。15

数字化测图技术及应用 15 回退继续操作。 图 2 选择“居民地”图层的对话框 6、加注记：利用屏幕右侧菜单的“文字注记”，在左边的文字框或右边的图块框都可以选 取，并依照提示完成有关文字的注记。 7、编辑和修改：对于图形的编辑，CASS5.0 提供“编辑”和“地物编辑”两种下拉菜单。 其中，“编辑”是由 AutoCAD 提供的编辑功能：图元编辑、删除、断开、延伸、修剪、移动、 旋转、比例缩放、复制、偏移拷贝等，“地物编辑”是由南方 CASS 系统提供的对地物编辑功 能：线型换向、植被填充、土质填充、批量删剪、批量缩放、窗口内的图形存盘、多边形内 图形存盘等。 8、绘等高线：主要步骤如下： ①展高程点：选择“绘图处理”菜单下的“展高程点”，根据提示输入采集文件，展出全部高程 点。 ②建立数据地面模型（ DTM ）：根据“等高线”菜单下“数据文件生成 DTM ”，依提示输入采 集文件，建立 DTM 。 ③绘等高线：根据“等高线”菜单下的“绘等高线”，输入适当的等高距，并选择“三次 B 样条 拟合”，即可绘制等高线。 ④等高线修剪：根据“等高线”菜单下的“等高线修剪”，对等高线进行必要修剪。同时注记计 曲线。 9、绘图框：利用“绘图处理”菜单下的“标准图幅”，并依据提示填入图名、测量员、绘图员、 检查员的姓名，图廓西南角点坐标并回车，在“删除图框外实体”前打勾，确认后即可完成一 幅图形的绘制。 10、图形文件保存：根据文件菜单下的图形保存菜单对图形进行保存。 11、打印图形 ：在“ 文件 / 图形输出 ”菜单下，根据图纸大小对页面进行设置，打印适 当比例尺的地形图。 12、提交成果 ：数据采集坐标文件、图形文件、打印平面图。 ㈡绘图仪地图输出 选择“文件（F）”菜单下的“绘图输出。”项，进入“打印”对话框。具体输出地图 步骤如下： ①“打印设备”选项卡 ②“打印设置”选项卡 ③单击“完全预览（W）。”按钮对打印效果进行预览，最后单击“确定”按钮打印

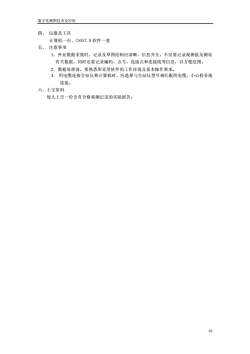

数字化测图技术及应用四、仪器及工具计算机一台，CASS7.0软件一套五、注意事项1.外业数据采集时，记录及草图绘制应清晰、信息齐全。不仅要记录观测值及测站有关数据，同时还要记录编码、点号、连接点和连接线等信息，以方便绘图。2.数据处理前，要熟悉所采用软件的工作环境及基本操作要求。3．用电缆连接全站仪和计算机时，应选择与全站仪型号相匹配的电缆，小心稳妥地连接。六、上交资料每人上交一份含有合格观测记录的实验报告。16

数字化测图技术及应用 16 四、 仪器及工具 计算机一台，CASS7.0 软件一套 五、 注意事项 1．外业数据采集时，记录及草图绘制应清晰、信息齐全。不仅要记录观测值及测站 有关数据，同时还要记录编码、点号、连接点和连接线等信息，以方便绘图。 2．数据处理前，要熟悉所采用软件的工作环境及基本操作要求。 3． 用电缆连接全站仪和计算机时，应选择与全站仪型号相匹配的电缆，小心稳妥地 连接。 六、上交资料 每人上交一份含有合格观测记录的实验报告

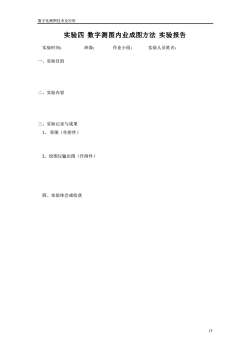

数字化测图技术及应用实验四数字测图内业成图方法实验报告班级：作业小组：实验时间：实验人员姓名：一、实验目的二、实验内容三、实验记录与成果1、草图（作附件）2、绘图仪输出图（作附件）四、实验体会或收获17

数字化测图技术及应用 17 实验四 数字测图内业成图方法 实验报告 实验时间： 班级： 作业小组： 实验人员姓名： 一、实验目的 二、实验内容 三、实验记录与成果 1、 草图（作附件） 2、绘图仪输出图（作附件） 四、实验体会或收获
