《数字化测图原理与方法》课程教学资源（实验指导）实验一 全站仪认识和使用

数字化测图技术及应用实验一：全站仪的认识与使用指导书一、实验目的与要求1.了解全站仪的基本结构与性能、各操作部件、螺旋的名称和作用。2.熟悉面版主要功能。3.掌握全站仪的基本操作方法。二、实验内容1.认识仪器的主要部件、螺旋的名称和作用。2.认识面版的主要操作功能。3.练习全站仪进行角度测量、距离测量、坐标测量等基本工作。三、实验步骤简要1、认识GTS-102N型全站仪的构造全站仪的基本构造主要包括：光学系统、光电测角系统、光电测距系统、微处理机、显示控制/键盘、数据/信息存储器、输入/输出接口、电子自动补偿系统、电源供电系统、机械控制系统等部分。2、GTS-102N型全站仪部件名称和作用L城准电池T88-重宜动标路重直微动标险卓效动驾院3、认识全站仪的操作面版+:000100:0:0101000000OO学母教字键-

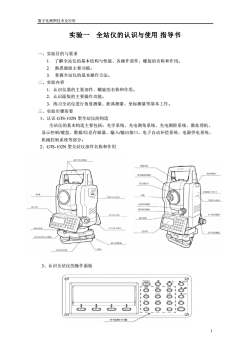

数字化测图技术及应用 1 实验一 全站仪的认识与使用 指导书 一、实验目的与要求 1. 了解全站仪的基本结构与性能、各操作部件、螺旋的名称和作用。 2. 熟悉面版主要功能。 3. 掌握全站仪的基本操作方法。 二、实验内容 1．认识仪器的主要部件、螺旋的名称和作用。 2．认识面版的主要操作功能。 3．练习全站仪进行角度测量、距离测量、坐标测量等基本工作。 三、实验步骤简要 1、认识 GTS-102N 型全站仪的构造 全站仪的基本构造主要包括：光学系统、光电测角系统、光电测距系统、微处理机、 显示控制/键盘、数据/信息存储器、输入/输出接口、电子自动补偿系统、电源供电系统、 机械控制系统等部分。 2、GTS-102N 型全站仪部件名称和作用 3、认识全站仪的操作面版

数字化测图技术及应用键能功星键模式用于如下项目的设置或显采；（1）显示屏对比度(2)十字丝照明(3）背景光★星键（4）倾斜改正5）定线点指示器（仅适用手有定线点指示器类型（6)设置音响模式Z坐标测量键坐标测量模式A距离测量键距离测量模式ANG角度测量模式角度测量键POWER电源键电源开关在单模式和正常测量模式之间切换，在菜单模式下可MENU菜单键设置应用测量与照期调节，仪器系统误差改正·返回测量模式或上一员模式·从正带测量模式直接进人数据果集模式或放样模式ESC进出键也可用做头正常测量模式下的记录望设置退出键功能的方法学见16“选择模式”ENT确认输入键在输人值末尾按此键F1-F4软健键（功能键）对应平最示的软键功能信息距离测量模式角度测量模式V120°30°40°128-8: 8HR:HR;40HR-(r]<<mVD置零镇定置盘P11创量模式 S/APII倾斜v%P21复洲偏心放样m/P21H一蜂鸣R/L鉴角P31[F1][F2][F3][F4]角度测量模式面板距离测量模式面板坐标测量模式123.456 m耐量模式S/APITP21镜高仪高测站偏心m/ffP31坐标测量模式面板角度测量模式显示符号功页数软键能FI水平角置为0°00°00%置零F2锁定水平角读数锁定-F3置然通过键盘输人数字设置水平角F4显示第2页软键功能P1 !F1倾斜设置频斜改正开或关：若选择开，则显示倾斜改正值2F2复测角度重复测量模式重直角直分比坡度（%）显示量示第3页软键功能-蜂鸭B仪器每转动水平值90星否要发出蜂鸣声的设置R/L水平角石/左计数方向的转持坚盘垂直角显示格式（高度角/天顶距）的切换P3F4显示下一页（第1页）软键功能距离测量模式测量启动测量F1设置测距模式精测/粗测/跟踪F2模式-F3S/A设置音响模式PLTF4显示第2页软键功能偏心偏心测量模式F1F2放梓放样测量模式2F3m/f/i米，英尺或者英尺，英寸单位的变换F4P21显示第1页软键功能2

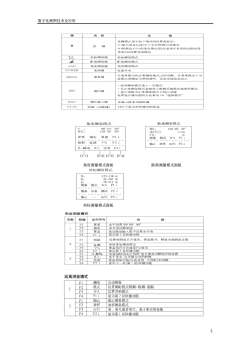

数字化测图技术及应用 2 角度测量模式面板 距离测量模式面板 坐标测量模式面板

数字化测图技术及应用坐标测量模式F1测量开始测量设置测量模式，精测/粗测/跟踪2模式设置音响模式F3S/A显示第2页软件功能F4输入棱镜高E输人仪器高F2仪F3测站输入测站点仪器站）座标显示第3页软件功能F4TP2FL偏心偏心测量模式米美尺或者英尺，英寸单位的变换F3/m/f/F4P3显示第1页软件功能4、熟悉全站仪的基本操作功能。全站仪的基本测量功能是测量水平角、竖直角和斜距，借助机内固化软件，组成多种测量功能，如计算并显示平距、高差以及镜站点的三维坐标，进行偏心测量、对边测量、悬高测量和面积测量计算等功能5、练习并掌握全站仪的安置与观测方法。在一个测站上安置全站仪，选择两个目标点安置反光镜，练习水平角、竖直角、距离及三维坐标的测量，观测数据记入实验报告相应表中。①水平角测量：在角度测量模式下，每人用测回法测两镜站间水平角1个测回，同组各人所测角值之差应满足相应的限差要求。②竖直角测量：在角度测量模式下，每人观测1个目标的竖直角1测回，要求各人所测同一目标的竖直角角值之差应满足相应的限差要求。③距离测量：在距离测量模式下，分别测量测站至两镜站的斜距、平距以及两镜站间距离。④三维坐标的测量：在坐标测量模式下，选一个后视方向，固定仪器，输入后视方位角、测站坐标、测站高程和仪器高，转动仪器，测量两镜站坐标，分别输入反光镜高得各镜站高程。四、仪器与工具全站仪1套、反光镜1套、记录板1块五、注意事项1.全站仪是目前结构复杂、价格较贵的先进仪器之一，在使用时必须严格遵守操作规程，注意爱护仪器。2.在阳光下使用全站仪测量时，一定要撑伞遮阳，严禁用望远镜对准太阳。3，仪器、反光镜站必须有人看守。观测时应尽量避免两侧和后面反射物所产生的信号于扰4.开机后先检测信号，停测时随时关机。5.更换电池时，应先关断电源开关。六、上交资料每人上交一份含有合格观测记录的实验报告。3

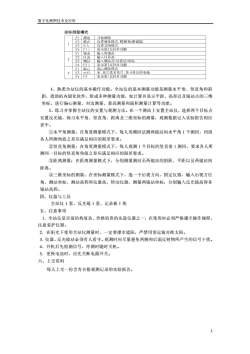

数字化测图技术及应用 3 4、熟悉全站仪的基本操作功能。全站仪的基本测量功能是测量水平角、竖直角和斜 距，借助机内固化软件，组成多种测量功能，如计算并显示平距、高差以及镜站点的三维 坐标，进行偏心测量、对边测量、悬高测量和面积测量计算等功能。 5、练习并掌握全站仪的安置与观测方法。在一个测站上安置全站仪，选择两个目标点 安置反光镜，练习水平角、竖直角、距离及三维坐标的测量，观测数据记入实验报告相应 表中。 ①水平角测量：在角度测量模式下，每人用测回法测两镜站间水平角 1 个测回，同组 各人所测角值之差应满足相应的限差要求。 ②竖直角测量：在角度测量模式下，每人观测 1 个目标的竖直角 1 测回，要求各人所 测同一目标的竖直角角值之差应满足相应的限差要求。 ③距离测量：在距离测量模式下，分别测量测站至两镜站的斜距、平距以及两镜站间 距离。 ④三维坐标的测量：在坐标测量模式下，选一个后视方向，固定仪器，输入后视方位 角、测站坐标、测站高程和仪器高，转动仪器，测量两镜站坐标，分别输入反光镜高得各 镜站高程。 四、仪器与工具 全站仪 1 套、反光镜 1 套、记录板 1 块 五、注意事项 1．全站仪是目前结构复杂、价格较贵的先进仪器之一，在使用时必须严格遵守操作规程， 注意爱护仪器。 2．在阳光下使用全站仪测量时，一定要撑伞遮阳，严禁用望远镜对准太阳。 3．仪器、反光镜站必须有人看守。观测时应尽量避免两侧和后面反射物所产生的信号干扰。 4．开机后先检测信号，停测时随时关机。 5．更换电池时，应先关断电源开关。 六、上交资料 每人上交一份含有合格观测记录的实验报告

数字化测图技术及应用实验一全站仪的认识与使用实验报告班级：作业小组：实验人员姓名：实验时间：一、实验目的二、实验内容1、认识仪器的主要部件：写出GTS-102N型全站仪各部件的名称1)2)、3)、4)、5)、6)7)、8)9)10)、11)、12)、13)、14)、15）、16)、17)、18)、20)、19)、21)22)、23)、24)、2、了解GTS-102N型全站仪的操作面板

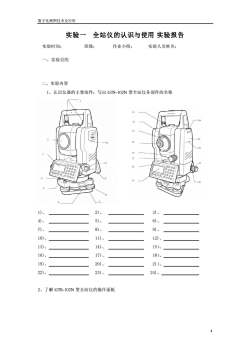

数字化测图技术及应用 4 实验一 全站仪的认识与使用 实验报告 实验时间： 班级： 作业小组： 实验人员姓名： 一、实验目的 二、实验内容 1、认识仪器的主要部件：写出 GTS-102N 型全站仪各部件的名称 1)、 2)、 3)、 4)、 5)、 6)、 7)、 8)、 9)、 10)、 11)、 12)、 13)、 14)、 15）、 16)、 17)、 18）、 19)、 20)、 21）、 22)、 23)、 24)、 2、了解 GTS-102N 型全站仪的操作面板

数字化测图技术及应用3、基本测量功能练习记录①水平角、水平距离测量记录表测盘目水平度盘读半测回角一测回平均水平距站数值值离位标。."。."。"m②竖直角测量记录表测目盘竖直度盘读数半测回竖直角一测回竖直角竖盘指标差。"。"站or""位标③三维坐标测量记录表测测站后视X坐标Y坐标镜高H高程后视方位角仪高点号点mmFmA号测30303532400.57348250.34575.378站n

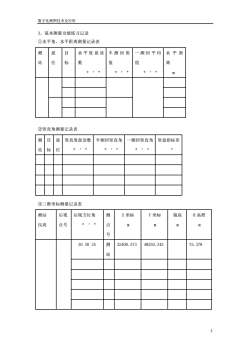

数字化测图技术及应用 5 3、基本测量功能练习记录 ①水平角、水平距离测量记录表 测 站 盘 位 目 标 水 平 度 盘 读 数    半测回角 值    一 测 回 平 均 值    水平距 离 m ②竖直角测量记录表 测 站 目 标 盘 位 竖直度盘读数    半测回竖直角    一测回竖直角    竖盘指标差  ③三维坐标测量记录表 测站 仪高 后视 点号 后视方位角    测 点 号 X 坐标 m Y 坐标 m 镜高 m H 高程 m 30 30 35 测 站 32400.573 48250.345 75.378
