《画法几何与工程制图》课程教学资源（实验指导）计算机绘图实验十二 绘制工程结构图

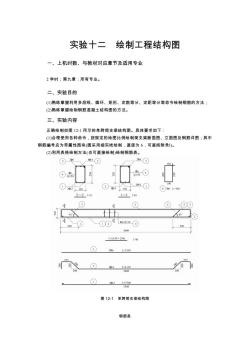

实验十二绘制工程结构图上机时数、与教材对应章节及适用专业2学时；第九章；所有专业。二、实验目的(1)熟练掌握利用多段线、圆环、矩形、定数等分、定距等分等命令绘制钢筋的方法；(2)熟练掌握绘制钢筋混凝土结构图的方法。三、实验内容正确绘制如图12-1所示的单跨简支梁结构图。具体要求如下：（1)合理使用各种命令，按规定的绘图比例绘制简支梁断面图、立面图及钢筋详图：其中钢筋编号应为带属性图块（圆采用细实线绘制，直径为6，可查阅附录I)。(2)利用表格绘制方法(也可直接绘制)绘制钢筋表。澳0O26206Oa1soa150~O24121504022111-11300?O3+4500 Lo-00500601:40Co041图12-1单跨简支染结构图钢筋表

实验十二 绘制工程结构图 一、上机时数、与教材对应章节及适用专业 2 学时；第九章；所有专业。 二、实验目的 (1)熟练掌握利用多段线、圆环、矩形、定数等分、定距等分等命令绘制钢筋的方法； (2)熟练掌握绘制钢筋混凝土结构图的方法。 三、实验内容 正确绘制如图 12-1 所示的单跨简支梁结构图。具体要求如下： (1)合理使用各种命令，按规定的绘图比例绘制简支梁断面图、立面图及钢筋详图；其中 钢筋编号应为带属性图块(圆采用细实线绘制，直径为 6，可查阅附录Ⅰ)。 (2)利用表格绘制方法(也可直接绘制)绘制钢筋表。 图 12-1 单跨简支梁结构图 钢筋表

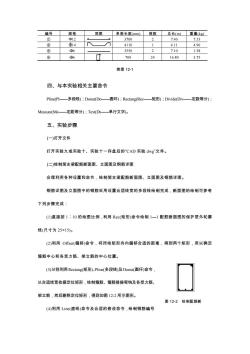

总长(m)重量(ke)编号规格简图单根长度(mm)根数 0123700CA7.407.53元虫1441104.114.968550Tab16.8070043.75续图 12-1四、与本实验相关主要命令Pline(PI-一多段线); Donut(Do-圆环)：Rectang(Re定数等分)；矩形)：Divide(I-定距等分); Tex(D(—单行文字)。Measure(Me五、实验步骤(一)打开文件打开实验九或实验十、实验十一存盘后的"CAD实验.dwg"文件。(二)绘制简支梁配筋断面图、立面图及钢筋详图合理利用各种设置和命令，绘制简支梁配筋断面图、立面图及钢筋详图。钢筋详图及立面图中的钢筋采用设置合适线宽的多段线绘制完成，断面图的绘制可参考下列步骤完成：(1)接按1:10的绘图比例，利用Rec(矩形)命令绘制1-1配筋断面图的保护层外轮线(尺寸为25×15)。(2)利用 Offset(偏移)命令，将所绘矩形向内偏移合适的距离，得到两个矩形，用以确定箍筋中心和各受力筋、架立筋的中心位置。(3)分别利用 Rectang(矩形)、Pline(多段线)及 Donut(圆环)命令以合适线宽依据定位矩形，绘制箍筋、箍筋搭接弯钩及各受力筋架立筋，然后删除定位矩形，得到如图12-2所示图形。图12-2绘制配筋断(4)利用 Line(直线)命令及合适的修改命令，绘制钢筋编号

编号 规格 简图 单根长度(mm) 根数 总长(m) 重量(kg) ① 12 3700 2 7.40 7.53 ② 14 4110 1 4.11 4.96 ③ 6 3550 2 7.10 1.58 ④ 6 700 24 16.80 3.75 续图 12-1 四、与本实验相关主要命令 Pline(Pl——多段线)；Donut(Do——圆环)；Rectang(Rec——矩形)；Divide(Div——定数等分)； Measure(Me——定距等分)；Text(Dt——单行文字)。 五、实验步骤 (一)打开文件 打开实验九或实验十、实验十一存盘后的“CAD 实验.dwg”文件。 (二)绘制简支梁配筋断面图、立面图及钢筋详图 合理利用各种设置和命令，绘制简支梁配筋断面图、立面图及钢筋详图。 钢筋详图及立面图中的钢筋采用设置合适线宽的多段线绘制完成，断面图的绘制可参考 下列步骤完成： (1)直接按 1︰10 的绘图比例，利用 Rec(矩形)命令绘制 1—1 配筋断面图的保护层外轮廓 线(尺寸为 25×15)。 (2)利用 Offset(偏移)命令，将所绘矩形向内偏移合适的距离，得到两个矩形，用以确定 箍筋中心和各受力筋、架立筋的中心位置。 (3)分别利用Rectang(矩形)、Pline(多段线)及Donut(圆环)命令， 以合适线宽依据定位矩形，绘制箍筋、箍筋搭接弯钩及各受力筋、 架立筋，然后删除定位矩形，得到如图 12-2 所示图形。 (4)利用 Line(直线)命令及合适的修改命令，绘制钢筋编号 图 12-2 绘制配筋断 面图 基本图形

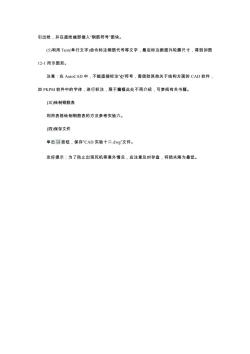

引出线，并在直线端部插入“钢筋符号"图块。(5)利用 Text(单行文字)命令标注钢筋代号等文字，最后标注断面外轮廓尺寸，得到如图12-1所示图形。注意：在AutoCAD中，不能直接标注""符号，需借助其他关于结构方面的CAD软件，如PKPM软件中的字体，进行标注，限于篇幅此处不再介绍，可参阅有关书籍。(三)绘制钢筋表利用表格绘制钢筋表的方法参考实验六。(四)保存文件单击园按钮，保存"CAD实验+二.dwg"文件。友好提示：为了防止出现死机等意外情况，应注意及时存盘，将损失降为最低

引出线，并在直线端部插入“钢筋符号”图块。 (5)利用 Text(单行文字)命令标注钢筋代号等文字，最后标注断面外轮廓尺寸，得到如图 12-1 所示图形。 注意：在 AutoCAD 中，不能直接标注“ ”符号，需借助其他关于结构方面的 CAD 软件， 如 PKPM 软件中的字体，进行标注，限于篇幅此处不再介绍，可参阅有关书籍。 (三)绘制钢筋表 利用表格绘制钢筋表的方法参考实验六。 (四)保存文件 单击 按钮，保存“CAD 实验十二.dwg”文件。 友好提示：为了防止出现死机等意外情况，应注意及时存盘，将损失降为最低
