《画法几何与工程制图》课程教学资源(实验指导)计算机绘图实验十一 完整绘制水利水电工程图
刷新页面文档预览

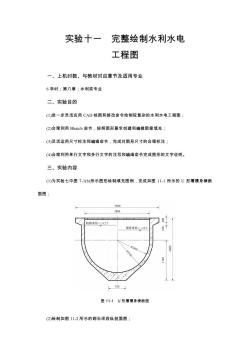

实验十一完整绘制水利水电工程图一、上机时数、与教材对应章节及适用专业6学时:第八章:水利类专业二、实验目的(1)进一步灵活应用CAD绘图和修改命令绘制较复杂的水利水电工程图:(2)合理利用Bhatch命,按照图形要求创建和编辑图案填充:(3)灵活运用尺寸标注和编辑命令,完成对图形尺寸的合理标注(4)合理利用单行文字和多行文字的注写和编缉命令完成图形的文字说明。三、实验内容(1)为实验七中图 7-1(b)所示图形绘制填充图例,完成如图 11-1所示的U形槽槽身横断面图:校楼水图11-1U形槽槽身横断面(2)绘制如图11-2所示的砌石坝段纵剖面图;

实验十一 完整绘制水利水电 工程图 一、上机时数、与教材对应章节及适用专业 6 学时;第八章;水利类专业 二、实验目的 (1)进一步灵活应用 CAD 绘图和修改命令绘制较复杂的水利水电工程图; (2)合理利用 Bhatch 命令,按照图形要求创建和编辑图案填充; (3)灵活运用尺寸标注和编辑命令,完成对图形尺寸的合理标注; (4)合理利用单行文字和多行文字的注写和编缉命令完成图形的文字说明。 三、实验内容 (1)为实验七中图 7-1(b)所示图形绘制填充图例,完成如图 11-1 所示的 U 形槽槽身横断 面图; 图 11-1 U 形槽槽身横断面 (2)绘制如图 11-2 所示的砌石坝段纵剖面图;

(3)绘制如图 11-3 所示的渡槽槽身结构图(4)绘制如图11-4所示的水闸纵剖面图。酒保专2

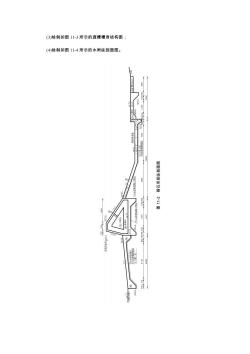

(3)绘制如图 11-3 所示的渡槽槽身结构图; (4)绘制如图 11-4 所示的水闸纵剖面图。 图 11-2 砌石坝段纵剖面图

婴TR3图000000000)园归末(002:1)图

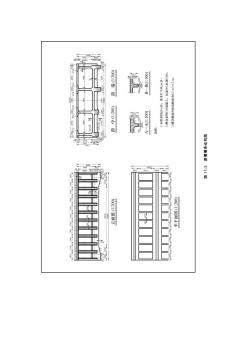

图 11-3 渡槽槽身结构图

NA图片000限水pocb图A59921

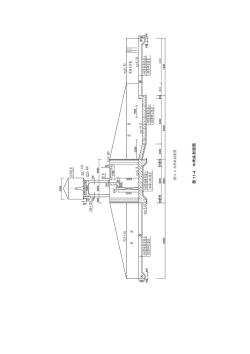

图 11-4 水闸纵剖面图

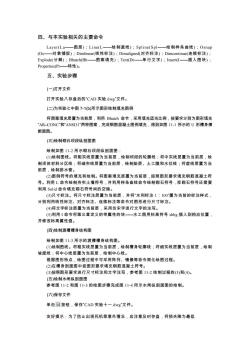

四、与本实验相关的主要命令Layer(La-—图层):Line(L——绘制直线):Spline(Spl——绘制样条曲线):Osnap(Os—对象捕捉):Dimlinear(线性标注):Dimaligned(对齐标注):Dimcontinue(连续标注);Explode(分解):Bhatch(Bh—图案填充):Text(Dt—单行文字):Insert(I——插入图块);Properties(Pr——特性)。五、实验步骤(一)打开文件打开实验八存盘后的"CAD实验.dwg"文件(二)为实验七中图 7-1(b)所示图形绘制填充图例将图案填充层置为当前层,利用Bhatch命令,采用填充适当比例,按要求分别为图形填充"AR-CONC"和"ANSI31"两种图案,完成钢筋混凝土图例填充,得到如图 11-1 所示的 U形槽身横断面图。(三)绘制砌石坝段纵剖面图绘制如图 11-2所示砌石坝段纵剖面图:(1)绘制图线。将粗实线层置为当前层,绘制坝段的轮廓线:将中实线层置为当前层,绘制坝体材料分区线;将细实线层置为当前层,绘制垫层、土工膜和水位线;将虚线层置为当前层,绘制排水管,(2)图例符号的填充和绘制。将图案填充层置为当前层,按照图形要求填充钢筋混凝土符号。利用L命合绘制夯实土壤符号,并利用样条曲线命合绘制砌石符号,浆石符号还需要利用 Solid 命令填充砌石符号间的空隙。(3)尺寸标注。将尺寸标注层置为当前层,并将"水利标注1:100"置为当前的标注样式,分别利用线性标注、对齐标注、连续标注等命令对图形进行尺寸标注(4)将文字标注层置为当前层,采用仿宋字进行文字的注写。(5)利用1命令将第三章定义的带属性的块一水工图用标高符号 shbg插入到相应位置并修改标高属性值。(四)绘制渡槽槽身结构图绘制如图 11-3 所示的渡槽槽身结构图。(1)绘制图线。将粗实线层置为当前层,绘制槽身轮廓线;将细实线层置为当前层,绘制坡度线:将中心线层置为当前层,绘制中心线根据图形特点,绘图过程中可采用阵列、镜像等命令简化绘图过程。(2)在槽身剖面图中按图形要求填充钢筋混凝土符号。(3)按照图形要求进行尺寸标注和文字注写,参考图 11-2 绘制过程的(3)和(4)。(五)绘制水闸纵剖面图参考图 11-2 和图 11-3 的绘图步骤完成图 11-4 所示水闸纵剖面图的绘制。(六)保存文件单击按钮,保存"CAD实验十一.dwg"文件。友好提示:为了防止出现死机等意外情况,应注意及时存盘,将损失降为最低

四、与本实验相关的主要命令 Layer(La——图层);Line(L——绘制直线);Spline(Spl——绘制样条曲线);Osnap (Os——对象捕捉);Dimlinear(线性标注);Dimaligned(对齐标注);Dimcontinue(连续标注); Explode(分解);Bhatch(Bh——图案填充);Text(Dt——单行文字);Insert(I——插入图块); Properties(Pr——特性)。 五、实验步骤 (一)打开文件 打开实验八存盘后的“CAD 实验.dwg”文件。 (二)为实验七中图 7-1(b)所示图形绘制填充图例 将图案填充层置为当前层,利用 Bhatch 命令,采用填充适当比例,按要求分别为图形填充 “AR–CONC”和“ANSI31”两种图案,完成钢筋混凝土图例填充,得到如图 11-1 所示的 U 形槽身横 断面图。 (三)绘制砌石坝段纵剖面图 绘制如图 11-2 所示砌石坝段纵剖面图: (1)绘制图线。将粗实线层置为当前层,绘制坝段的轮廓线;将中实线层置为当前层,绘 制坝体材料分区线;将细实线层置为当前层,绘制垫层、土工膜和水位线;将虚线层置为当 前层,绘制排水管。 (2)图例符号的填充和绘制。将图案填充层置为当前层,按照图形要求填充钢筋混凝土符 号。利用 L 命令绘制夯实土壤符号,并利用样条曲线命令绘制砌石符号,浆砌石符号还需要 利用 Solid 命令填充砌石符号间的空隙。 (3)尺寸标注。将尺寸标注层置为当前层,并将“水利标注 1︰100”置为当前的标注样式, 分别利用线性标注、对齐标注、连续标注等命令对图形进行尺寸标注。 (4)将文字标注层置为当前层,采用仿宋字进行文字的注写。 (5)利用 I 命令将第三章定义的带属性的块——水工图用标高符号 shbg 插入到相应位置, 并修改标高属性值。 (四)绘制渡槽槽身结构图 绘制如图 11-3 所示的渡槽槽身结构图。 (1)绘制图线。将粗实线层置为当前层,绘制槽身轮廓线;将细实线层置为当前层,绘制 坡度线;将中心线层置为当前层,绘制中心线。 根据图形特点,绘图过程中可采用阵列、镜像等命令简化绘图过程。 (2)在槽身剖面图中按图形要求填充钢筋混凝土符号。 (3)按照图形要求进行尺寸标注和文字注写,参考图 11-2 绘制过程的(3)和(4)。 (五)绘制水闸纵剖面图 参考图 11-2 和图 11-3 的绘图步骤完成图 11-4 所示水闸纵剖面图的绘制。 (六)保存文件 单击 按钮,保存“CAD 实验十一.dwg”文件。 友好提示:为了防止出现死机等意外情况,应注意及时存盘,将损失降为最低
