《画法几何与工程制图》课程教学资源（实验指导）计算机绘图实验四 初步绘制建筑平面图

实验四初步绘制建筑平面图一、上机时数、与教材对应章节及适用专业2学时；第四章：土建类专业（包括土木、房建、给水排水等）。二、实验目的(1)熟练掌握合理利用图层正确绘制建筑平面图的方法：(2)掌握"特性匹配"功能的使用方法；(3)掌握利用"对象特性"对话椎修改实体参数的方法(4)掌握线型比例的设置方法(5)掌握插入图块、编辑图块和编辑图块属性的方法。三、实验内容(1)合理利用图层及"特性匹配"功能，按1:50的比例，正确绘制如图4-1所示的建筑平面图(同教材第四章图4-14)。具体要求如下

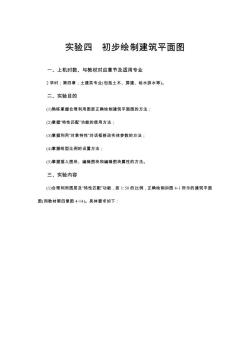

实验四 初步绘制建筑平面图 一、上机时数、与教材对应章节及适用专业 2 学时；第四章；土建类专业(包括土木、房建、给水排水等)。 二、实验目的 (1)熟练掌握合理利用图层正确绘制建筑平面图的方法； (2)掌握“特性匹配”功能的使用方法； (3)掌握利用“对象特性”对话框修改实体参数的方法； (4)掌握线型比例的设置方法； (5)掌握插入图块、编辑图块和编辑图块属性的方法。 三、实验内容 (1)合理利用图层及“特性匹配”功能，按 1∶50 的比例，正确绘制如图 4-1 所示的建筑平面 图(同教材第四章图 4-14)。具体要求如下：

图4-1卫生间局部平面图、绘制窗户(240×900)、洗衣机、台式洗脸盆、坐便器、排风道和淋浴器(见图4-2所示），并将这些图形及标高符号、轴线符号用Block命令定义为图块，然后使用Insert命令，在图块插入层"插入到图形的合适位置(对于已绘制图形，无需重新绘制，但要注意将绘制在 0 层上的内容改变至正确图层，图4-2中仅窗户两端采用粗实线，其余均为细实线：未绘制图形的尺寸，参考教材第三章：若图形已定义为块，可直接插入）(a)窗户()淋浴器(b)坐便器(c)台式洗脸盆(d)洗衣机(e)排风道图4-2绘制图形并定义图块·不需标注文字及尺寸；分别通过使用Ltscale命令和"对象特性"对话框，改变各轴线的线型比例，观察其变化情况。(2)将如图 4-1 所示的建筑平面图修改为如图 4-3所示的图形(同教材第四章图 4-23)。具体要求

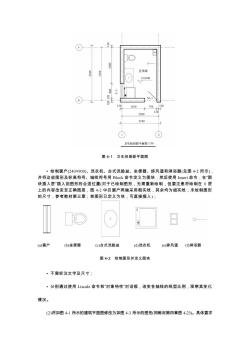

图 4-1 卫生间局部平面图 • 绘制窗户(240×900)、洗衣机、台式洗脸盆、坐便器、排风道和淋浴器(见图 4-2 所示)， 并将这些图形及标高符号、轴线符号用 Block 命令定义为图块，然后使用 Insert 命令，在“图 块插入层”插入到图形的合适位置(对于已绘制图形，无需重新绘制，但要注意将绘制在 0 层 上的内容改变至正确图层，图 4-2 中仅窗户两端采用粗实线，其余均为细实线；未绘制图形 的尺寸，参考教材第三章；若图形已定义为块，可直接插入)； (a)窗户 (b)坐便器 (c)台式洗脸盆 (d)洗衣机 (e)排风道 (f)淋浴器 图 4-2 绘制图形并定义图块 • 不需标注文字及尺寸； • 分别通过使用 Ltscale 命令和“对象特性”对话框，改变各轴线的线型比例，观察其变化 情况。 (2)将如图 4-1 所示的建筑平面图修改为如图 4-3 所示的图形(同教材第四章图 4-23)。具体要求

如下COO出面月图4-3卫生间局部平面图。两个“窗户"图块分别按原尺寸插入后，再通过"特性"选项板进行参数修改，其中C-2在插入时需旋转90°；标高符号不需重新插入：其数值直接通过编辑图块属性进行修改。四、与本实验相关主要命令Line(L—直线);Rectang(Rec-矩形) ;Offset(O--偏移) ;Trim(T修剪);Extend(Ex线型比例）；Matchprop(Ma-延伸）；Scale(Sc-缩放）：Ltscale(Lts-一特性匹配）Properties(Pr—特性);Block(B——创建图块);Inser(I——插入图块)：Attdef(Att-—定义图块属性)。五、实验步骤(1)打开实验三存盘后的CAD实验.dwg"文件。(2)参照教材第四章图4-15所示绘制步骤，合理利用图层，按1:1的绘图比例，绘制轴线、墙体、门等

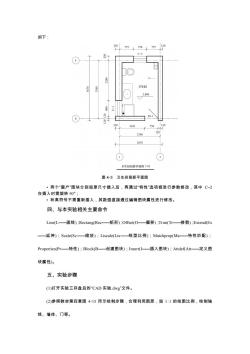

如下： 图 4-3 卫生间局部平面图 • 两个“窗户”图块分别按原尺寸插入后，再通过“特性”选项板进行参数修改，其中 C–2 在插入时需旋转 90°； • 标高符号不需重新插入，其数值直接通过编辑图块属性进行修改。 四、与本实验相关主要命令 Line(L——直线)；Rectang(Rec——矩形)；Offset(O——偏移)；Trim(Tr——修剪)；Extend(Ex ——延伸)；Scale(Sc——缩放)；Ltscale(Lts——线型比例)；Matchprop(Ma——特性匹配)； Properties(Pr——特性)；Block(B——创建图块)；Insert(I——插入图块)；Attdef(Att——定义图 块属性)。 五、实验步骤 (1)打开实验三存盘后的“CAD 实验.dwg”文件。 (2)参照教材第四章图 4-15 所示绘制步骤，合理利用图层，按 1∶1 的绘图比例，绘制轴 线、墙体、门等

(3)按1:1 的绘图比例，绘制图4-2 所示各图形，并创建为图块（4)按1:1的绘图比例，创建轴线符号图块（尺寸符合国家标准规定，细实线圆径为8采用3.5号字)。(5)在图块插入层，按要求将图4.2所示各图块插入合适位置，并将所得图形复制一个待用。(6)利用 Scale命令，采用1/50(0.02)的比例因子，将(5)所得图形之一缩放为1:50。(7)在图块插入层，将轴线符号和标高符号按要求插入到(6)所得图形中,并调整至合适位置，得如图4-4所示图形，完成建筑平面图的初步绘制。OOE图4-4初步绘制建筑平面图（8)分别通过使用Ltscale命令和"对象特性对话框，改变图4-4中各轴线的线型比例，观察其变化情况(操作步骤略)。(9)合理利用Offset、Trim等命令，将(5)复制所得图形中的①号墙体和@号墙体改为370墙体，并在P墙体上按图4-3所示的尺寸开出窗洞(操作步骤略)(10)选择图块C-1，并打开"特性"选项板，单击图4-5(a)所示"Y比例"选项后面的"快速计算器”，并做如图4-5(b)所示的设置，单击应用"按钮，完成对 C-1 的修改

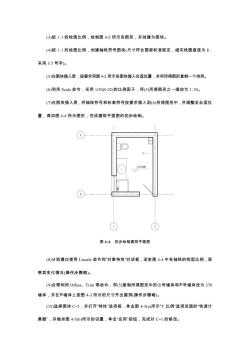

(3)按 1∶1 的绘图比例，绘制图 4-2 所示各图形，并创建为图块。 (4)按 1∶1 的绘图比例，创建轴线符号图块(尺寸符合国家标准规定，细实线圆直径为 8， 采用 3.5 号字)。 (5)在图块插入层，按要求将图 4-2 所示各图块插入合适位置，并将所得图形复制一个待用。 (6)利用 Scale 命令，采用 1/50(0.02)的比例因子，将(5)所得图形之一缩放为 1∶50。 (7)在图块插入层，将轴线符号和标高符号按要求插入到(6)所得图形中，并调整至合适位 置，得如图 4-4 所示图形，完成建筑平面图的初步绘制。 图 4-4 初步绘制建筑平面图 (8)分别通过使用 Ltscale 命令和“对象特性”对话框，改变图 4-4 中各轴线的线型比例，观 察其变化情况(操作步骤略)。 (9)合理利用 Offset、Trim 等命令，将(5)复制所得图形中的①号墙体和○F号墙体改为 370 墙体，并在○F 墙体上按图 4-3 所示的尺寸开出窗洞(操作步骤略)。 (10)选择图块 C–1，并打开“特性”选项板，单击图 4-5(a)所示“Y 比例”选项后面的“快速计 算器”，并做如图 4-5(b)所示的设置，单击“应用”按钮，完成对 C–1 的修改

块参照中国彩中的图的限BRXByLayer色国快速计算器材4##AXa259.8*370/240特性计算O智定块的有效比例因子【应用关闭）帮助(a)选择需修改比例项(b)输入比例因子计算式图 4-5 编辑图块注：有关“快速计算器"的内容，在教材中未做介绍，一般只有在所需数值不易计算时才使用该功能。当在“特性"选项板中选中所需计算内容后（如Y比例），在“快速计算器"的编辑框中输入原值与所需尺寸与原有尺寸比值的乘积（如1*370/240，其中1为需计算的原值，370为所需尺寸，240为图块原有尺寸)。当需多次计算时，可逐一进行，如(11)中对图块C-2的修改。“快速计算器"的其他使用方法可使用帮助或参考有关书籍(11)插入图块C-2，并参照图块C-1的编辑方法，通过"特性"选项板，分别修改图块C-2的 X、Y两比例值，完成对图块 C-2 的修改(操作步骤略)。(12)利用Scale命令，采用1/50(0.02)的比例因子，将所得图形缩放为1:50。（13)在图块插入层，将轴线符号按要求插入图形中，并调整至合适位置；插入标高符号时，标高数值采用设置值±0.00。(14)双击标高符号，在弹出的"增强属性编辑器"对话框中，选择“属性标签，在“值"文本框中，将*%%p0.000修改为2.800，单击*确定"按钮，完成对标高数值的修改，得到如图4-6

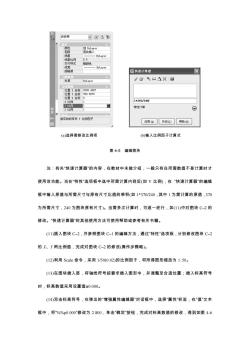

(a)选择需修改比例项 (b)输入比例因子计算式 图 4-5 编辑图块 注：有关“快速计算器”的内容，在教材中未做介绍，一般只有在所需数值不易计算时才 使用该功能。当在“特性”选项板中选中所需计算内容后(如 Y 比例)，在 “快速计算器”的编辑 框中输入原值与所需尺寸与原有尺寸比值的乘积(如 1*370/240，其中 1 为需计算的原值，370 为所需尺寸，240 为图块原有尺寸)。当需多次计算时，可逐一进行，如(11)中对图块 C–2 的 修改。“快速计算器”的其他使用方法可使用帮助或参考有关书籍。 (11)插入图块 C–2，并参照图块 C–1 的编辑方法，通过“特性”选项板，分别修改图块 C–2 的 X、Y 两比例值，完成对图块 C–2 的修改(操作步骤略)。 (12)利用 Scale 命令，采用 1/50(0.02)的比例因子，将所得图形缩放为 1∶50。 (13)在图块插入层，将轴线符号按要求插入图形中，并调整至合适位置；插入标高符号 时，标高数值采用设置值±0.000。 (14)双击标高符号，在弹出的“增强属性编辑器”对话框中，选择“属性”标签，在“值”文本 框中，将“%%p0.000”修改为 2.800，单击“确定”按钮，完成对标高数值的修改，得到如图 4-6

所示图形，完成图 4-3 所示图形的初步绘制。注：如果对尺寸比例关系掌握得非常清楚，可直接利用图4-4完成修改，从而省去（12）和(13)。若在(13)中将标高数值输入为2.800，则可省去(14)，设置此步骤主要是练习如何编辑图块属性。FC0O图 4-6 初步绘制建筑平面图(15)单击日按钮，保存CAD实验.dwg文件。友好提示：为了防止出现死机等意外情况，应注意及时存盘，将损失降为最低

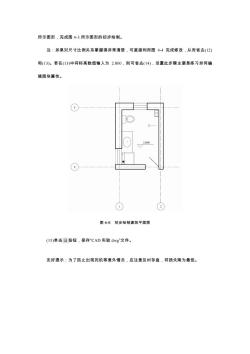

所示图形，完成图 4-3 所示图形的初步绘制。 注：如果对尺寸比例关系掌握得非常清楚，可直接利用图 4-4 完成修改，从而省去(12) 和(13)。若在(13)中将标高数值输入为 2.800，则可省去(14)，设置此步骤主要是练习如何编 辑图块属性。 图 4-6 初步绘制建筑平面图 (15)单击 按钮，保存“CAD 实验.dwg”文件。 友好提示：为了防止出现死机等意外情况，应注意及时存盘，将损失降为最低
