《画法几何与工程制图》课程教学资源（实验指导）计算机绘图实验十 完整绘制室内给水排水

实验十完整绘制室内给水排水工程图、上机时数、与教材对应章节及适用专业6学时；第八章：给水排水专业。二、实验目的（1)熟练掌握利用样板图正确绘制室内给水排水平面图的方法(2)熟练掌握利用极轴追踪正确绘制室内给水排水系统图的方法(3)掌握多线、样条曲线、图案填充、阵列、旋转、拉伸等命令的使用方法(4)掌握利用"夹点"编辑图形的方法。三、实验内容由教师根据具体情况，选择2~3个图形。(1)利用样板图，合理使用命令及编辑方法，按规定比例，正确绘制实验九中图9-1所示的建筑总平面图。具体要求及绘制步骤参见实验九。(2)绘制如图 10-1 所示的室内给水排水平面图。具体要求所下合理使用图层及各种命令，按1：1的绘图比例绘制图形，然后利用Scale命令，按要求将图形缩放为1:50;·标高符号、轴线符号、给水及排水管编号等均为带属性图块：·各种附件、卫生器具等均定义为图块；·选择合适字体和尺寸标注样式等，对图形进行各种文字标注。(3）绘制如图10-2所示的室内排水管道系统图。具体要求如下：合理使用图层及各种命令，按I：1的绘图比例绘制图形，然后利用Scale命令，按要求将图形缩放为1:50系统图中的未标注尺寸从平面图中读取。标高符号、轴线符号、给水及排水管编号等均为带属性图块各种附件、配件等均定义为图块；·选择合适字体，对图形进行各种文字标注。(4)绘制如图 10-3 所示的室内给水管道系统图。具体要求如下 ：合理使用图层及各种命令，按1：1的绘图比例绘制图形，然后利用Scale命令，按要求将图形缩放为1:50;。系统图中的未标注尺寸从平面图中读取。标高符号、轴线符号、给水及排水管编号等均为带属性图块；。各种附件、配件等均定义为图块，选择合适字体对，图形进行各种文字标注

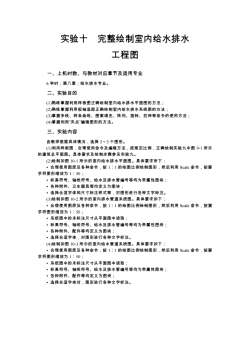

实验十 完整绘制室内给水排水 工程图 一、上机时数、与教材对应章节及适用专业 6 学时；第八章；给水排水专业。 二、实验目的 (1)熟练掌握利用样板图正确绘制室内给水排水平面图的方法； (2)熟练掌握利用极轴追踪正确绘制室内给水排水系统图的方法； (3)掌握多线、样条曲线、图案填充、阵列、旋转、拉伸等命令的使用方法； (4)掌握利用“夹点”编辑图形的方法。 三、实验内容 由教师根据具体情况，选择 2～3 个图形。 (1)利用样板图，合理使用命令及编辑方法，按规定比例，正确绘制实验九中图 9-1 所示 的建筑总平面图。具体要求及绘制步骤参见实验九。 (2)绘制如图 10-1 所示的室内给水排水平面图。具体要求所下： • 合理使用图层及各种命令，按 1︰1 的绘图比例绘制图形，然后利用 Scale 命令，按要 求将图形缩放为 1︰50； • 标高符号、轴线符号、给水及排水管编号等均为带属性图块； • 各种附件、卫生器具等均定义为图块； • 选择合适字体和尺寸标注样式等，对图形进行各种文字标注。 (3)绘制如图 10-2 所示的室内排水管道系统图。具体要求如下： • 合理使用图层及各种命令，按 1︰1 的绘图比例绘制图形，然后利用 Scale 命令，按要 求将图形缩放为 1︰50； • 系统图中的未标注尺寸从平面图中读取； • 标高符号、轴线符号、给水及排水管编号等均为带属性图块； • 各种附件、配件等均定义为图块； • 选择合适字体，对图形进行各种文字标注。 (4)绘制如图 10-3 所示的室内给水管道系统图。具体要求如下： • 合理使用图层及各种命令，按 1︰1 的绘图比例绘制图形，然后利用 Scale 命令，按要 求将图形缩放为 1︰50； • 系统图中的未标注尺寸从平面图中读取； • 标高符号、轴线符号、给水及排水管编号等均为带属性图块； • 各种附件、配件等均定义为图块； • 选择合适字体对，图形进行各种文字标注

支0.00B)DNSOADNOOP(2)3C底层给水排水平面图1:50图 10-1 室内给水排水平面图

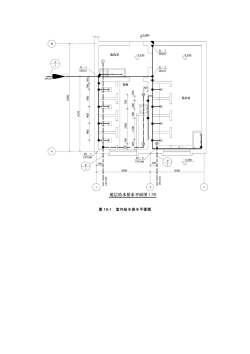

图 10-1 室内给水排水平面图

10.30%2.60050Jolo7.3700M0%/J6.370DNiO3.170上0.970%OYCP盟洗室、厕所污水管道系统图1:50图 10-2 室内排水管道系统图

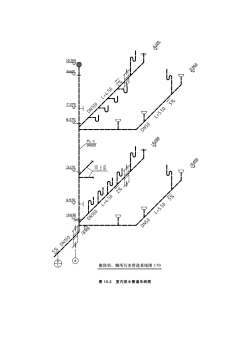

图 10-2 室内排水管道系统图

N54K3.170台AAhso3.1JN32A.T4你内给水管道系统图1:50图10-3 室内给水管道系统图四、与本实验相关主要命令Mline(MI——多线）：Spline(Spl——样条曲线）：Bhatch(H—图案填充）：Array(Ar——阵列);Rotate(Ro——旋转);Stretch(S—拉伸);Offset(O—偏移);Trim(Tr—修剪)Mirror(Mi——镜像)：Scale(Sc—缩放);Break(Br——打断)：Insert(——插入图块）；夹点编辑方法：Text(Dt-单行文字)或Mtext(Mt——多行文字)：Dimlinear(Dli-——线性标注)Dimcontinue(Dco-—连续标注)。五、实验步骤(一)打开文件打开实验八中创建的"A3.dwt"文件

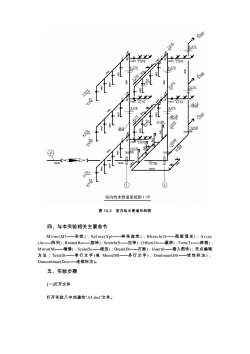

图 10-3 室内给水管道系统图 四、与本实验相关主要命令 Mline(Ml——多线)；Spline(Spl——样条曲线)；Bhatch(H——图案填充)；Array (Ar——阵列)；Rotate(Ro——旋转)；Stretch(S——拉伸)；Offset(O——偏移)；Trim(Tr——修剪)； Mirror(Mi——镜像)；Scale(Sc——缩放)；Break(Br——打断)；Insert(I——插入图块)；夹点编辑 方法；Text(Dt——单行文字)或 Mtext(Mt——多行文字)；Dimlinear(Dli——线性标注)； Dimcontinue(Dco——连续标注)。 五、实验步骤 (一)打开文件 打开实验八中创建的“A3.dwt”文件

(二)绘制总平面图参照实验九，绘制图9-1所示的总平面图。(三)绘制给水排水平面图合理利用各种设置：绘制图10-1所示室内给水排水平面图(1)按1:1 的绘图比例，绘制图 10-4(a)所示建筑物室内平面图;(2)根据图10-1所示位置和尺寸，在"给水管道"层，绘制所有的给水管道：(3)根据图10-1所示位置和尺寸，在“给水附件"层，绘制所有的给水附件，得到如图10-4(b)所示图形：(4)根据图10-1所示位置和尺寸，在排水管道"层，绘制所有的排水管道(5)根据图10-1所示位置和尺寸，在"排水附件"层，绘制所有的排水附件，得到如图10-4(c)所示图形：(6)利用缩放(Scale)命令，将图形按 1/50(即0.02)的比例因子进行缩放：(7)利用打断(Break)命令，将处于下方的管道断开;（8)根据图10-1所示位置，合理利用图层，标注各种文字、尺寸，并插入图块，得到如图10-1所示图形

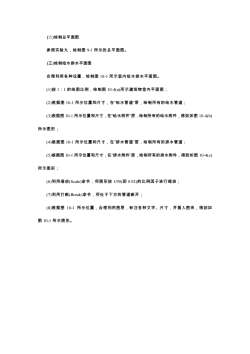

(二)绘制总平面图 参照实验九，绘制图 9-1 所示的总平面图。 (三)绘制给水排水平面图 合理利用各种设置，绘制图 10-1 所示室内给水排水平面图。 (1)按 1︰1 的绘图比例，绘制图 10-4(a)所示建筑物室内平面图； (2)根据图 10-1 所示位置和尺寸，在“给水管道”层，绘制所有的给水管道； (3)根据图 10-1 所示位置和尺寸，在“给水附件”层，绘制所有的给水附件，得到如图 10-4(b) 所示图形； (4)根据图 10-1 所示位置和尺寸，在“排水管道”层，绘制所有的排水管道； (5)根据图 10-1 所示位置和尺寸，在“排水附件”层，绘制所有的排水附件，得到如图 10-4(c) 所示图形； (6)利用缩放(Scale)命令，将图形按 1/50(即 0.02)的比例因子进行缩放； (7)利用打断(Break)命令，将处于下方的管道断开； (8)根据图 10-1 所示位置，合理利用图层，标注各种文字、尺寸，并插入图块，得到如 图 10-1 所示图形

室内给水排水平面图绘制步骤9:10-4(b

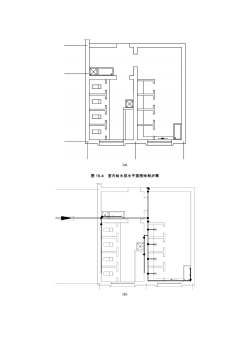

(a) 图 10-4 室内给水排水平面图绘制步骤 (b)

续图10-4(四)绘制室内给水管道系统图合理利用各种设置，绘制图10-3所示的室内给水管道系统图。(1)打开极轴追踪工具，并将极轴"增量角"设置为45°;(2)根据图10-2所示各标高尺寸，治高度方向，绘制必要的定位辅助线，再分别利用"给水管道"和"给水附件"层绘制给水引入管、一组立管、水平支管及附件，如图 10-5(a)所示(3)为图10-5(a)所示图形增加墙体等必要的图形轮廊，再利用 Array或 Copy命令，得到二层和三层的水平支管，得到如图10-5(b)所示图形，完成关于"IL-1"的绘制

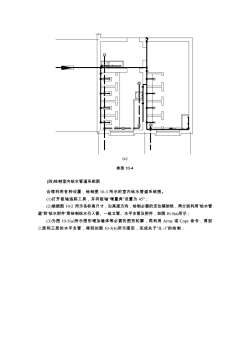

(c) 续图 10-4 (四)绘制室内给水管道系统图 合理利用各种设置，绘制图 10-3 所示的室内给水管道系统图。 (1)打开极轴追踪工具，并将极轴“增量角”设置为 45°； (2)根据图 10-2 所示各标高尺寸，沿高度方向，绘制必要的定位辅助线，再分别利用“给水管 道”和“给水附件”层绘制给水引入管、一组立管、水平支管及附件，如图 10-5(a)所示； (3)为图 10-5(a)所示图形增加墙体等必要的图形轮廓，再利用 Array 或 Copy 命令，得到 二层和三层的水平支管，得到如图 10-5(b)所示图形，完成关于“JL-1”的绘制；

b图10-5绘图步骤(4)合理利用各种绘图及修改命令，完成"IL-2"和"L-3"的绘制(5)利用缩放(Scale)命令，将图形按1/50(即0.02)的比例因子进行缩放(6)利用打断(Break)命令，将处于下方和后方的管道断开：(7)根据图10-3所示位置，合理利用图层，标注各种文字、尺寸，并插入图块，得到如图10-3所示图形。（五）绘制室内排水管道系统图合理利用各种设置，绘制图10-2所示的室内排水管道系统图，参照图10-3的绘制步骤

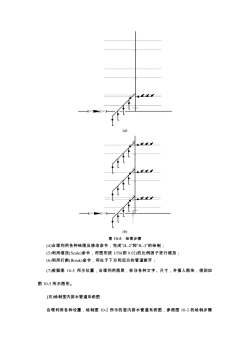

(a) (b) 图 10-5 绘图步骤 (4)合理利用各种绘图及修改命令，完成“JL-2”和“JL-3”的绘制； (5)利用缩放(Scale)命令，将图形按 1/50(即 0.02)的比例因子进行缩放； (6)利用打断(Break)命令，将处于下方和后方的管道断开； (7)根据图 10-3 所示位置，合理利用图层，标注各种文字、尺寸，并插入图块，得到如 图 10-3 所示图形。 (五)绘制室内排水管道系统图 合理利用各种设置，绘制图 10-2 所示的室内排水管道系统图，参照图 10-3 的绘制步骤

完成图10-2。(六)保存文件单击按钮，保存*CAD实验.dwg*文件。友好提示：为了防止出现死机等意外情况，应注意及时存盘，将损失降为最低

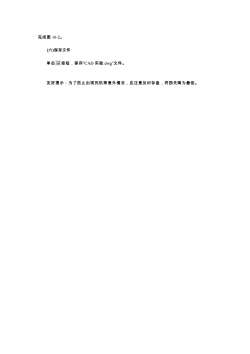

完成图 10-2。 (六)保存文件 单击 按钮，保存“CAD 实验.dwg”文件。 友好提示：为了防止出现死机等意外情况，应注意及时存盘，将损失降为最低
