《画法几何与工程制图》课程教学资源（实验指导）计算机绘图实验五 初步绘制水利工程图

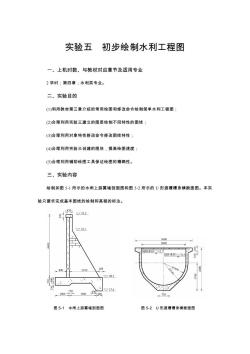

实验五初步绘制水利工程图一、上机时数、与教材对应章节及适用专业2学时；第四章；水利类专业。二、实验目的(1)利用教材第三章介绍的常用绘图和修改命令绘制简单水利工程图(2）合理利用实验三建立的图层绘制不同特性的图线(3)合理利用对象特性修改命令修改图线特性；(4)合理利用实验三创建的图块，提高绘图速度(5)合理利用辅助绘图工具保证绘图的精确性。三、实验内容绘制如图5-1所示的水闸上游翼墙剖面图和图5-2所示的U形渡槽槽身横断面图。本实验只要求完成基本图线的绘制和高程的标注。80图 5-2 U 形渡槽槽身横断面图面皮

实验五 初步绘制水利工程图 一、上机时数、与教材对应章节及适用专业 2 学时；第四章；水利类专业。 二、实验目的 (1)利用教材第三章介绍的常用绘图和修改命令绘制简单水利工程图； (2)合理利用实验三建立的图层绘制不同特性的图线； (3)合理利用对象特性修改命令修改图线特性； (4)合理利用实验三创建的图块，提高绘图速度； (5)合理利用辅助绘图工具保证绘图的精确性。 三、实验内容 绘制如图 5-1 所示的水闸上游翼墙剖面图和图 5-2 所示的 U 形渡槽槽身横断面图。本实 验只要求完成基本图线的绘制和高程的标注。 图 5-1 水闸上游翼墙剖面图 图 5-2 U 形渡槽槽身横断面图

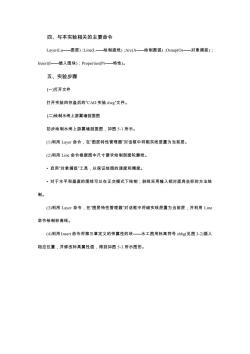

四、与本实验相关的主要命令绘制直线）：Arc(A对象捕捉);avera图层）ine绘制圆弧）：Osnap(插入图块)：Properties(Pr—特性)。Insert(I-五、实验步骤(一)打开文件打开实验四存盘后的"CAD实验.dwg"文件。(二)绘制水闸上游翼墙剖面图初步绘制水闸上游翼墙剖面图，如图5-1所示。(1)利用Layer命令，在"图层特性管理器"对话框中将粗实线层置为当前层。(2)利用Line 命令根据图中尺寸要求绘制剖面轮廓线。·启用“对象捕捉”工具，以保证绘图的速度和精度。对于水平和垂直的图线可以在正交模式下绘制斜线采用输入相对直角坐标的方法绘制。(3)利用Layer 命令，在"图层特性管理器"对话框中将细实线层置为当前层，并利用Line命令绘制标高线。(4)利用Insert命令将第三章定义的带属性的块水工图用标高符号shbg（见图3-2）插入相应位置，并修改标高属性值，得到如图5-3所示图形

四、与本实验相关的主要命令 Layer(La——图层)；Line(L——绘制直线)；Arc(A——绘制圆弧)；Osnap(Os——对象捕捉)； Insert(I——插入图块)；Properties(Pr——特性)。 五、实验步骤 (一)打开文件 打开实验四存盘后的“CAD 实验.dwg”文件。 (二)绘制水闸上游翼墙剖面图 初步绘制水闸上游翼墙剖面图，如图 5-1 所示。 (1)利用 Layer 命令，在“图层特性管理器”对话框中将粗实线层置为当前层。 (2)利用 Line 命令根据图中尺寸要求绘制剖面轮廓线。 • 启用“对象捕捉”工具，以保证绘图的速度和精度。 • 对于水平和垂直的图线可以在正交模式下绘制；斜线采用输入相对直角坐标的方法绘 制。 (3)利用 Layer 命令，在“图层特性管理器”对话框中将细实线层置为当前层，并利用 Line 命令绘制标高线。 (4)利用 Insert 命令将第三章定义的带属性的块——水工图用标高符号 shbg(见图 3-2)插入 相应位置，并修改标高属性值，得到如图 5-3 所示图形

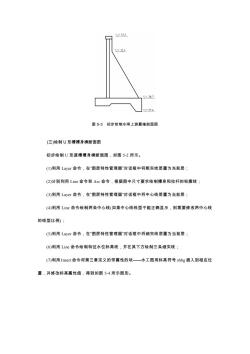

图5-3初步绘制水闸上游翼墙剖面图(三)绘制 U 形槽槽身横断面图初步绘制U形渡槽槽身横断面图，如图5-2所示(1)利用Layer命令，在“图层特性管理器"对话框中将粗实线层置为当前层(2)分别利用 Line 命令和 Arc 命令，根据图中尺寸要求绘制槽身和拉杆的轮廊线(3)利用Layer命令，在"图层特性管理器"对话框中将中心线层置为当前层：（4)利用Line命令绘制两条中心线（如果中心线线型不能正确显示，则需要修改两中心线的线型比例）（5)利用Layer命令，在“图层特性管理器"对话框中将细实线层置为当前层；(6)利用 Line 命令绘制特征水位标高线，并在其下方绘制三条细实线(7)利用Insert命令将第三章定义的带属性的块一一水工图用标高符号shbg插入到相应位置，并修改标高属性值，得到如图5-4所示图形

图 5-3 初步绘制水闸上游翼墙剖面图 (三)绘制 U 形槽槽身横断面图 初步绘制 U 形渡槽槽身横断面图，如图 5-2 所示。 (1)利用 Layer 命令，在“图层特性管理器”对话框中将粗实线层置为当前层； (2)分别利用 Line 命令和 Arc 命令，根据图中尺寸要求绘制槽身和拉杆的轮廓线； (3)利用 Layer 命令，在“图层特性管理器”对话框中将中心线层置为当前层； (4)利用 Line 命令绘制两条中心线(如果中心线线型不能正确显示，则需要修改两中心线 的线型比例)； (5)利用 Layer 命令，在“图层特性管理器”对话框中将细实线层置为当前层； (6)利用 Line 命令绘制特征水位标高线，并在其下方绘制三条细实线； (7)利用 Insert 命令将第三章定义的带属性的块——水工图用标高符号 shbg 插入到相应位 置，并修改标高属性值，得到如图 5-4 所示图形

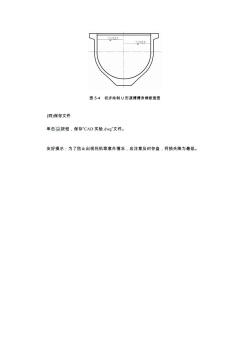

图5-4黄断闻(四)保存文件单击按钮，保存"CAD实验.dwg"文件。友好提示：为了防止出现死机等意外情况，应注意及时存盘，将损失降为最低

图 5-4 初步绘制 U 形渡槽槽身横断面图 (四)保存文件 单击 按钮，保存“CAD 实验.dwg”文件。 友好提示：为了防止出现死机等意外情况，应注意及时存盘，将损失降为最低
