《机械工程测试技术》课程教学资源（技术问答）12、半导体传感器_11、减小霍尔元件温度误差的措施有哪些

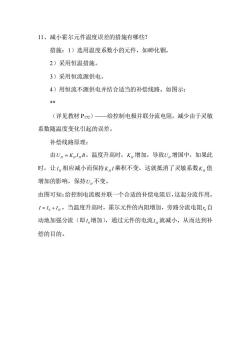

11、减小霍尔元件温度误差的措施有哪些？措施：1）选用温度系数小的元件，如砷化钢。2）采用恒温措施。3）采用恒流源供电。4）用恒流不源供电并结合适当的补偿线路。如图示：**（详见教材P172）一—给控制电极并联分流电阻，减少由于灵敏系数随温度变化引起的误差。补偿线路原理：由U=KIB，温度升高时，K，增加，导致U，增国中，如果此时，让I相应减小而保持K.I乘积不变，这就抵消了灵敏系数K，值增加的影响，保持U.不变。由图可知：给控制电流极并联一个合适的补偿电阻后，这起分流作用。I=。+In，当温度升高时，霍尔元件的内阻增加，旁路分流电阻r自动地加强分流（即1。增加），通过元件的电流1，就减小，从而达到补偿的目的

11、减小霍尔元件温度误差的措施有哪些？ 措施：1）选用温度系数小的元件，如砷化铟。 2）采用恒温措施。 3）采用恒流源供电。 4）用恒流不源供电并结合适当的补偿线路。如图示： ** （详见教材 P172）——给控制电极并联分流电阻，减少由于灵敏 系数随温度变化引起的误差。 补偿线路原理： 由 UH = KH I H B ，温度升高时， K H 增加，导致 UH 增国中，如果此 时，让 H I 相应减小而保持 K I H 乘积不变，这就抵消了灵敏系数 K H 值 增加的影响，保持 UH 不变。 由图可知：给控制电流极并联一个合适的补偿电阻后，这起分流作用。 H I = I + I 0 ，当温度升高时，霍尔元件的内阻增加，旁路分流电阻 0 r 自 动地加强分流（即 0 I 增加），通过元件的电流 H I 就减小，从而达到补 偿的目的
