《机械工程测试技术》课程教学资源（技术问答）12、半导体传感器_04、什么是霍尔效应

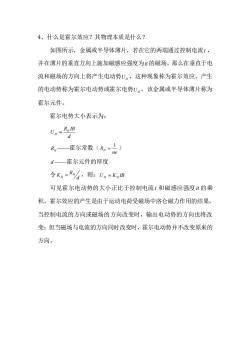

4、什么是霍尔效应？其物理本质是什么？如图所示，金属或半导体薄片，若在它的两端通过控制电流1，并在薄片的垂直方向上施加磁感应强度为B的磁场，那么在垂直于电流和磁场的方向上将产生电动势U，这种现象称为霍尔效应。产生的电动势称为霍尔电动势或霍尔电势U，该金属或半导体薄片称为霍尔元件。霍尔电势大小表示为：Uu=RIBdR霍尔常数（R=二）ned一一霍尔元件的厚度令K=R/，则：U=K,IB可见霍尔电动势的大小正比于控制电流I和磁感应强度B的乘积。霍尔效应的产生是由于运动电荷受磁场中洛仑磁力作用的结果。当控制电流的方向或磁场的方向改变时，输出电动势的方向也将改变；但当磁场与电流的方向同时改变时，霍尔电动势并不改变原来的方向

4、什么是霍尔效应？其物理本质是什么？ 如图所示，金属或半导体薄片，若在它的两端通过控制电流 I ， 并在薄片的垂直方向上施加磁感应强度为 B 的磁场，那么在垂直于电 流和磁场的方向上将产生电动势 UH ，这种现象称为霍尔效应。产生 的电动势称为霍尔电动势或霍尔电势 UH ，该金属或半导体薄片称为 霍尔元件。 霍尔电势大小表示为： d R IB U H H = RH ——霍尔常数（ ne RH 1 = ） d ——霍尔元件的厚度 令 d R K H H = ，则： UH = KH IB 可见霍尔电动势的大小正比于控制电流 I 和磁感应强度 B 的乘 积。霍尔效应的产生是由于运动电荷受磁场中洛仑磁力作用的结果。 当控制电流的方向或磁场的方向改变时，输出电动势的方向也将改 变；但当磁场与电流的方向同时改变时，霍尔电动势并不改变原来的 方向
