《机械工程测试技术》课程教学资源（技术问答）11、压电式传感器_10、压电片叠在一超的特点及联接方式有哪些

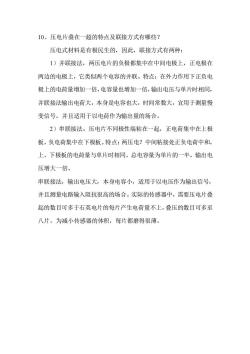

10、压电片叠在一超的特点及联接方式有哪些？压电式材料是有极民生的，因此，联接方式有两种：1）并联接法，两压电片的负极都集中在中间电极上，正电极在两边的电极上，它类似两个电容的并联。特点：在外力作用下正负电极上的电荷量增加一倍，电容量也增加一倍，输出电压与单片时相同，并联接法输出电荷大，本身是电容也大，时间常数大，宜用于测量慢变信号，并且适用于以电荷作为输出量的场合。2）串联接法。压电片不同极性端粘在一起，正电荷集中在上极板，负电荷集中在下极板。特点：两压电？中间粘接处正负电荷中和，上、下极板的电荷量与单片时相同，总电容量为单片的一半，输出电压增大一倍。串联接法，输出电压大，本身电容小，适用于以电压作为输出信号，并且测量电路输入阻抗很高的场合。实际的传感器中，需要压电片叠起的数目可多于石英电片的每片产生电荷量不上，叠压的数目可多至八片，为减小传感器的体积，每片都磨得很薄

10、压电片叠在一超的特点及联接方式有哪些？ 压电式材料是有极民生的，因此，联接方式有两种： 1）并联接法，两压电片的负极都集中在中间电极上，正电极在 两边的电极上，它类似两个电容的并联。特点：在外力作用下正负电 极上的电荷量增加一倍，电容量也增加一倍，输出电压与单片时相同， 并联接法输出电荷大，本身是电容也大，时间常数大，宜用于测量慢 变信号，并且适用于以电荷作为输出量的场合。 2）串联接法。压电片不同极性端粘在一起，正电荷集中在上极 板，负电荷集中在下极板。特点：两压电？中间粘接处正负电荷中和， 上、下极板的电荷量与单片时相同，总电容量为单片的一半，输出电 压增大一倍。 串联接法，输出电压大，本身电容小，适用于以电压作为输出信号， 并且测量电路输入阻抗很高的场合。实际的传感器中，需要压电片叠 起的数目可多于石英电片的每片产生电荷量不上，叠压的数目可多至 八片，为减小传感器的体积，每片都磨得很薄
