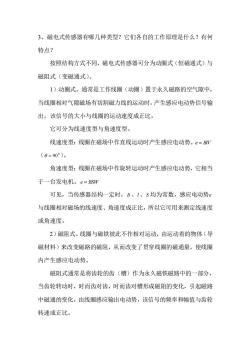

3、磁电式传感器有哪几种类型？它们各自的工作原理是什么？有何特点？按照结构方式不同，磁电式传感器可分为动圈式（恒磁通式）与磁阻式（变磁通式）。1）动圈式。通常是工作线圈（动圈）置于永久磁路的空气隙中，当线圈相对气隙磁场有切割磁力线的运动时，产生感应电动势信号输出，该信号的大小与线圈的运动速度成正比。它可分为线速度型与角速度型。线速度型：线圈在磁场中作直线运动时产生感应电动势。e=BIV(0=90° )。角速度型：线圈在磁场中作旋转运动时产生感应电动势，它相当于一台发电机。e=BSW可见，当传感器结构一定时，B、1、S均为常数，感应电动势e与线圈相对磁场的线速度、角速度成正比，所以它可用来测定线速度或角速度。2）磁阻式。线圈与磁铁彼此不作相对运动，由运动着的物体（导磁材料）来改变磁路的磁阻，从而改变了贯穿线圈的磁通量，使线圈内产生感应电动势。磁阻式通常是将齿轮的齿（槽）作为永久磁铁磁路中的一部分，当齿轮转动时，时而齿对齿，时而齿对槽形成磁阻的变化，引起磁路中磁通的变化，由线圈感应输出电动势，该信号的频率和幅值与齿轮转速成正比

3、磁电式传感器有哪几种类型？它们各自的工作原理是什么？有何 特点？ 按照结构方式不同，磁电式传感器可分为动圈式（恒磁通式）与 磁阻式（变磁通式）。 1）动圈式。通常是工作线圈（动圈）置于永久磁路的空气隙中， 当线圈相对气隙磁场有切割磁力线的运动时，产生感应电动势信号输 出，该信号的大小与线圈的运动速度成正比。 它可分为线速度型与角速度型。 线速度型：线圈在磁场中作直线运动时产生感应电动势。 e = BlV （ 0  = 90 ）。 角速度型：线圈在磁场中作旋转运动时产生感应电动势，它相当 于一台发电机。 e = BSW 可见，当传感器结构一定时， B 、l、S 均为常数，感应电动势 e 与线圈相对磁场的线速度、角速度成正比，所以它可用来测定线速度 或角速度。 2）磁阻式。线圈与磁铁彼此不作相对运动，由运动着的物体（导 磁材料）来改变磁路的磁阻，从而改变了贯穿线圈的磁通量，使线圈 内产生感应电动势。 磁阻式通常是将齿轮的齿（槽）作为永久磁铁磁路中的一部分， 当齿轮转动时，时而齿对齿，时而齿对槽形成磁阻的变化，引起磁路 中磁通的变化，由线圈感应输出电动势，该信号的频率和幅值与齿轮 转速成正比

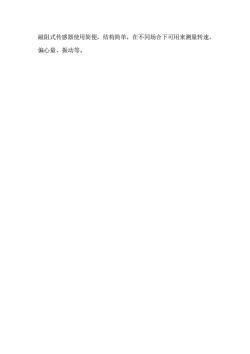

磁阻式传感器使用简便，结构简单，在不同场合下可用来测量转速、偏心量、振动等

磁阻式传感器使用简便，结构简单，在不同场合下可用来测量转速、 偏心量、振动等
