《农业机械学》课程教学资源（作业习题）拨禾轮答案

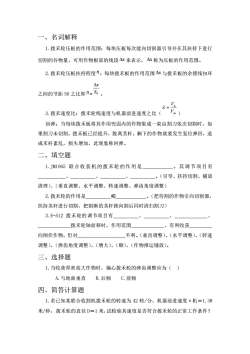

一、名词解释1.拨禾轮压板的作用范围：每块压板每次能向切割器引导并在其扶持下进行切割的谷物量，可用作物根部的线段△x来表示，△x称为压板的作用范围。2.拨禾轮压板扶持程度Ⅱ：每块拨禾板的作用范围△x与拨禾板的余摆线扣环Ax之间的节距SO之比即=S。。1=V.m)3.拨禾速度比：拨禾轮线速度与机器前进速度之比（回弹：当每块拨禾板将其作用兜面内的作物集成一束由割刀依次切割时，如果割刀未切割，拨禾板已经提升，脱离茎杆，剩下的作物就要发生复位弹回，造成禾杆紊乱，损失增加，此现象称回弹。二、填空题1.JM1065联合收获机的拨禾轮的作用是。其调节项目有。（引导、扶持切割、铺放清理）、（垂直调整、水平调整、转速调整、弹齿角度调整）崛2.拨禾轮的作用是。（把待割的作物引向切割器，扶持茎杆进行切割，把割断的茎杆推向割后同时清扫割刀）3.E-512拨禾轮的调节项目有、有利收获拨禾轮轴前移时，作用范围向倒伏作物，但对不利。（垂直调整）、（水平调整）、（转速调整）、（弹齿角度调整）、（增大）、（顺）、（作物推运铺放）。三、选择题1.当收获厚密高大作物时，偏心拨禾轮的弹齿调整应为（）A.与地面垂直B.后倾C.前倾四、简答计算题1.若已知某联合收割机拨禾轮的转速为42转/分，机器前进速度u机=1.38米/秒，拨禾轮的直径D=1米，试检验其速度是否符合拨禾轮的正常工作条件？

一、名词解释 1.拨禾轮压板的作用范围：每块压板每次能向切割器引导并在其扶持下进行 切割的谷物量，可用作物根部的线段 x 来表示， x 称为压板的作用范围。 2.拨禾轮压板扶持程度  ：每块拨禾板的作用范围 x 与拨禾板的余摆线扣环 之间的节距 S0 之比即  = 0 S x 。 3.拨禾速度比：拨禾轮线速度与机器前进速度之比（ m b V V  = ） 回弹：当每块拨禾板将其作用兜面内的作物集成一束由割刀依次切割时，如 果割刀未切割，拨禾板已经提升，脱离茎杆，剩下的作物就要发生复位弹回，造 成禾杆紊乱，损失增加，此现象称回弹。 二、填空题 1.JM1065 联合收获机的拨禾轮的作用是_。其调节项目有 _、_、_、_。（引导、扶持切割、铺放 清理）、（垂直调整、水平调整、转速调整、弹齿角度调整） 2.拨禾轮的作用是_崐_。（把待割的作物引向切割器， 扶持茎杆进行切割，把割断的茎杆推向割后同时清扫割刀） 3.E-512 拨禾轮的调节项目有_、_、_、 _拨禾轮轴前移时，作用范围_、有利收获_ 向倒伏作物，但对_不利。（垂直调整）、（水平调整）、（转速 调整）、（弹齿角度调整）、（增大）、（顺）、（作物推运铺放）。 三、选择题 1.当收获厚密高大作物时，偏心拨禾轮的弹齿调整应为（ ） A.与地面垂直 B.后倾 C.前倾 四、简答计算题 1.若已知某联合收割机拨禾轮的转速为 42 转/分，机器前进速度υ机＝1.38 米/秒，拨禾轮的直径 D＝1 米，试检验其速度是否符合拨禾轮的正常工作条件？

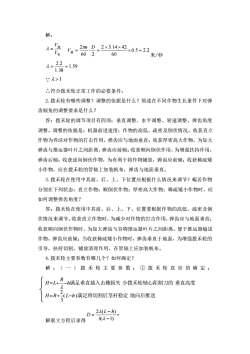

解：=_2元m,D_22×3.14×422×0.5=2.2Vm=V机60260米/秒2=22 =1.591.38:a>1.符合拨未轮正常工作的必要条件。2.拨禾轮有哪些调整？调整的依据是什么？简述在不同作物生长条件下对弹齿倾角的调整要求是什么？答：拨禾轮的调节项目有四项：垂直调整、水平调整、转速调整、弹齿角度调整。调整的依据是：机器前进速度；作物的高低、疏密及倒伏情况。收获直立作物为养活对作物的打击作用，弹齿应与地面垂直：收获厚密高大作物，为加大弹齿与推运器叶片之间距离，弹齿应前倾；收获顺向倒伏作用，为增强扶持作用，弹齿后倾：收获逆向倒伏作物，为有利于将作物铺放，弹齿应前倾；收获稀疏矮小作物，应在拨禾轮的管轴上加装帆布，弹齿与地面垂直。3.拨禾轮在使用中其前、后、上、下位置应根据什么情况来调节？崛若作物分别在下列状态：直立作物；顺倒伏作物；厚密高大作物；稀疏矮小作物时，应如何调整弹齿角度？答：拨禾轮在使用中其前、后、上、下、位置要根据作物的高低，疏密及倒伏情况来调节。收获直立作物时，为减少对作物的打击作用，弹齿应与地面垂直：收获顺向倒伏作物时，为加大弹齿与谷物推运器叶片之间距离，便于推运器输送作物，弹齿应前倾；当收获稀疏矮小作物时，弹齿垂直于地面，为增强拨禾轮的引导，扶持切割，铺放清理作用，在管轴上应加装帆布。4.拨禾轮主要参数有哪几个？如何确定？解：（一）拨禾轮主要参数：①拨禾轮直径的确定：L+-h满足垂直插入击穗损失少拨禾轮轴心距割刀的垂直高度H=L+22H=R+(L-h）满足将切割后茎杆稳定地向后推送3D= 24(L-h)。3(α- 1)解联立方程后求得

解： 机 拨 V V  = 0.5 2.2 60 2 3.14 42 60 2 2  =   =  = n D V  拨 米/秒 1.59 1.38 2.2  = = ∵  1 ∴符合拨禾轮正常工作的必要条件。 2.拨禾轮有哪些调整？调整的依据是什么？简述在不同作物生长条件下对弹 齿倾角的调整要求是什么？ 答：拨禾轮的调节项目有四项；垂直调整、水平调整、转速调整、弹齿角度 调整。调整的依据是：机器前进速度；作物的高低、疏密及倒伏情况。收获直立 作物为养活对作物的打击作用，弹齿应与地面垂直；收获厚密高大作物，为加大 弹齿与推运器叶片之间距离，弹齿应前倾；收获顺向倒伏作用，为增强扶持作用， 弹齿后倾；收获逆向倒伏作物，为有利于将作物铺放，弹齿应前倾；收获稀疏矮 小作物，应在拨禾轮的管轴上加装帆布，弹齿与地面垂直。 3.拨禾轮在使用中其前、后、上、下位置应根据什么情况来调节？崐若作物 分别在下列状态：直立作物；顺倒伏作物；厚密高大作物；稀疏矮小作物时，应 如何调整弹齿角度？ 答：拨禾轮在使用中其前、后、上、下、位置要根据作物的高低，疏密及倒 伏情况来调节。收获直立作物时，为减少对作物的打击作用，弹齿应与地面垂直； 收获顺向倒伏作物时，为加大弹齿与谷物推运器叶片之间距离，便于推运器输送 作物，弹齿应前倾；当收获稀疏矮小作物时，弹齿垂直于地面，为增强拨禾轮的 引导，扶持切割，铺放清理作用，在管轴上应加装帆布。 4.拨禾轮主要参数有哪几个？如何确定？ 解 ：（ 一 ） 拨 禾 轮 主 要 参 数 ： ① 拨 禾 轮 直 径 的 确 定 ：    = + − = + − 满足垂直插入击穗损失 少拨禾轮轴心距割刀的 垂直高度 满足将切割后茎杆稳定 地向后推送 h R H L H R L h  ( ) 3 2 解联立方程后求得  3( 1) 2 ( ) − − =   L h D

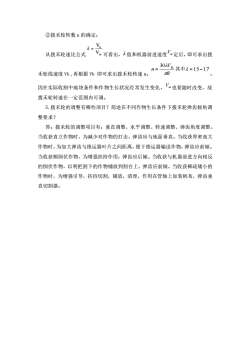

②拨禾轮转数n的确定：1=VVm可看出，入值和机器前进速度定后，即可求出拨从拨禾轮速比公式302V机其中儿=1.5-1,7n=元R禾轮线速度Vb，再根据Vb即可求出拨禾轮转速n；因在实际收割中地块条件和作物生长状况经常发生变化，V"也要随时改变，故拨禾轮转速在一定范围内可调。5.拨禾轮的调整有哪些项目？简述在不同作物生长条件下拨禾轮弹齿倾角调整要求？答：拨禾轮的调整项目有：垂直调整、水平调整、转速调整、弹齿角度调整。当收获直立作物时，为减少对作物的打击，弹齿应与地面垂直。当收获厚密高大作物时，为加大弹齿与推运器叶片之间距离，便于推运器输送作物，弹齿应前倾。当收获顺倒伏作物，为增强扶持作用，弹齿应后倾。当收获与机器前进方向相反的倒伏作物，以利把割下的作物铺放到割台上，弹齿应前倾。当收获稀疏矮小的作物时，为增强引导，扶持切割，铺放，清理，作用在管轴上加装帆布，弹齿垂直切割器

②拨禾轮转数 n 的确定： 从拨禾轮速比公式 m b V V  = 可看出，  值和机器前进速度 Vm 定后，即可求出拨 禾轮线速度 Vb ,再根据 Vb 即可求出拨禾轮转速 n； 15 17 30 =  =  −    机 其中 R V n 。 因在实际收割中地块条件和作物生长状况经常发生变化， Vm 也要随时改变，故 拨禾轮转速在一定范围内可调。 5.拨禾轮的调整有哪些项目？简述在不同作物生长条件下拨禾轮弹齿倾角调 整要求？ 答：拨禾轮的调整项目有：垂直调整、水平调整、转速调整、弹齿角度调整。 当收获直立作物时，为减少对作物的打击，弹齿应与地面垂直。当收获厚密高大 作物时，为加大弹齿与推运器叶片之间距离，便于推运器输送作物，弹齿应前倾。 当收获顺倒伏作物，为增强扶持作用，弹齿应后倾。当收获与机器前进方向相反 的倒伏作物，以利把割下的作物铺放到割台上，弹齿应前倾。当收获稀疏矮小的 作物时，为增强引导，扶持切割，铺放，清理，作用在管轴上加装帆布，弹齿垂 直切割器
